指针万用表是在电子产品的维修、生产、调试中应用最广的仪表之一。检测时，将表笔分别插接到指针万用表的表笔插孔上即可，然后将表笔搭在被测元器件或电路的相应检测点处，配合功能旋钮即可实现相应的检测功能。

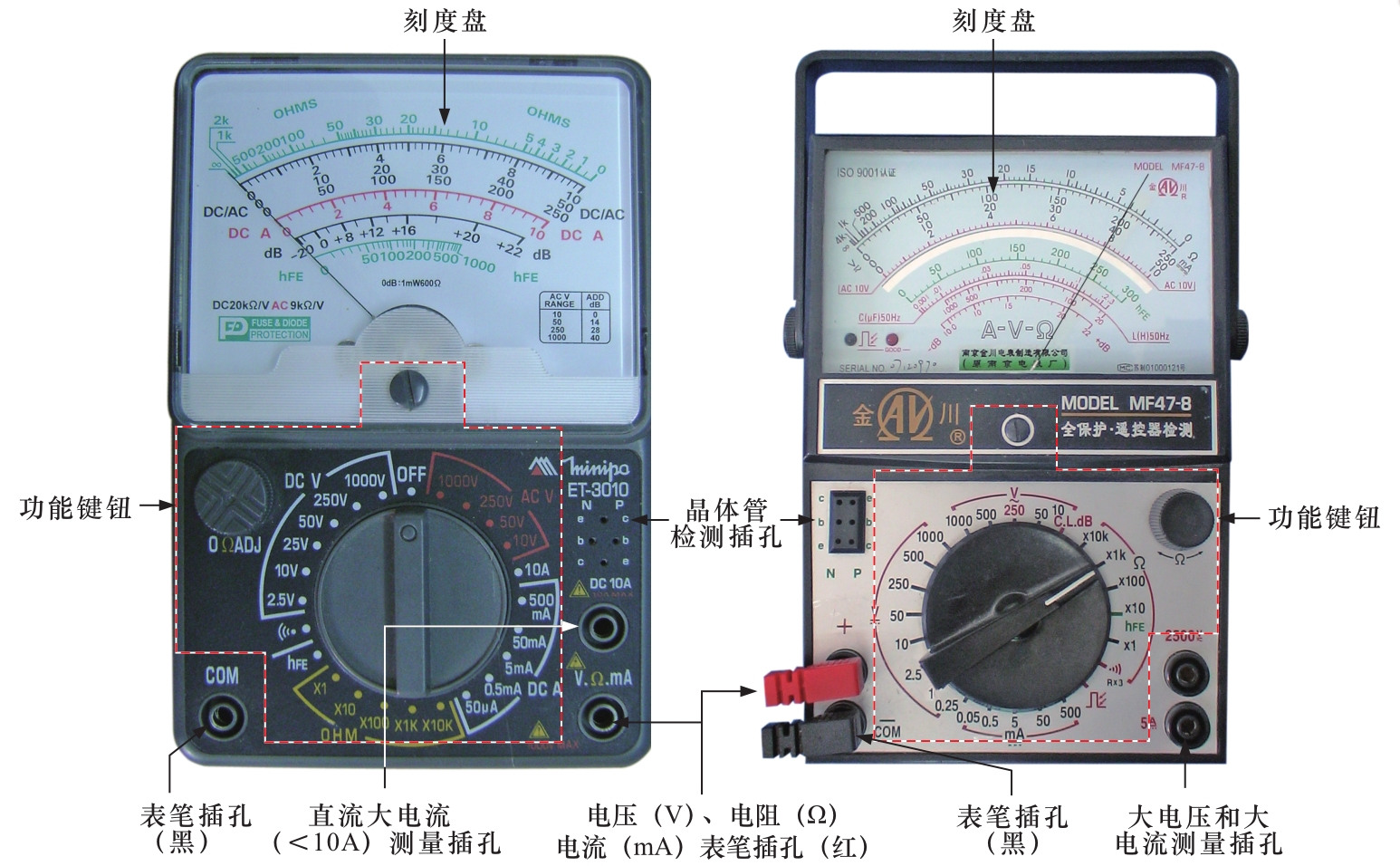

在检测之前首先要来认识一下指针万用表的实物外形、特点以及其相应的辅助检测设备等，如图3-1所示，虽然指针万用表的种类和型号有多种多样，但其外形结构基本相似。
图3-1 不同指针万用表的实物外形
指针万用表从外观上大致可以分为刻度盘、功能键钮、元器件检测插孔以及表笔插孔等几部分，其中刻度盘用来显示测量的读数，键钮用来控制万用表，元器件检测插孔用来连接被测晶体管等元器件，表笔插孔用来连接万用表的表笔。

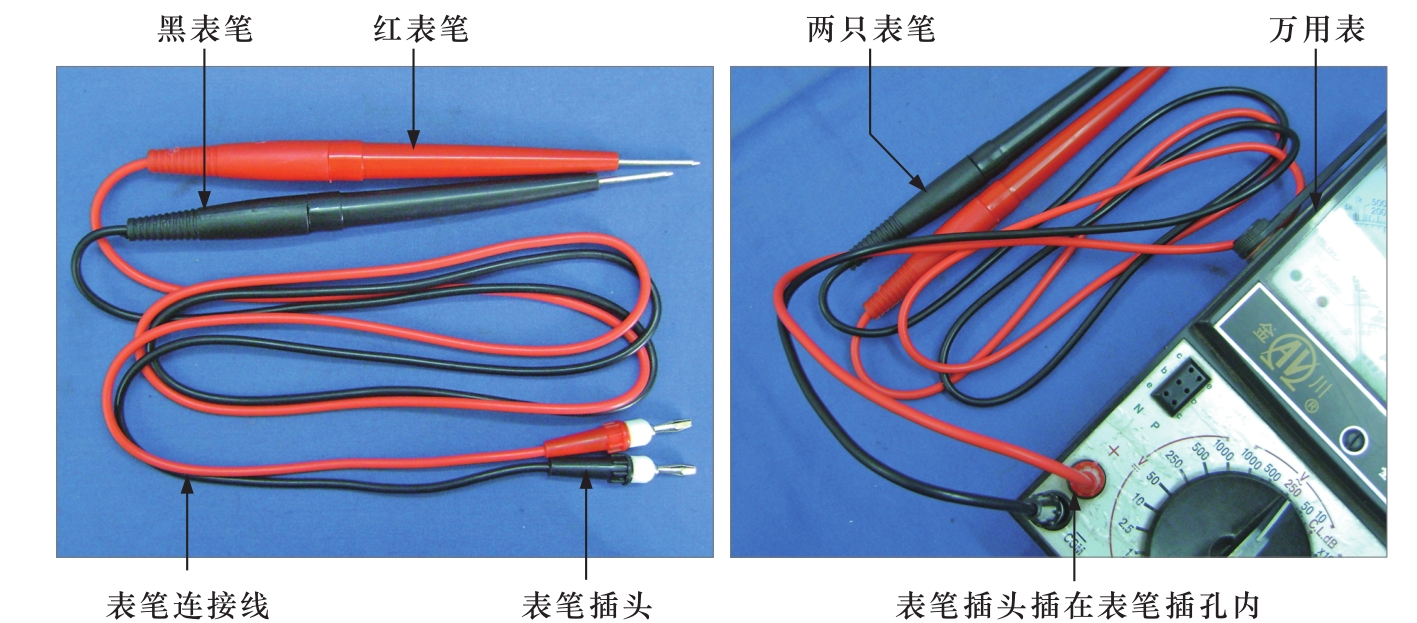

指针万用表的表笔也是组成万用表的重要部分，在检测时，需要使用表笔与被测部位进行连接，从而将检测数据传送到指针万用表中，图3-2所示为典型指针万用表表笔的实物外形。

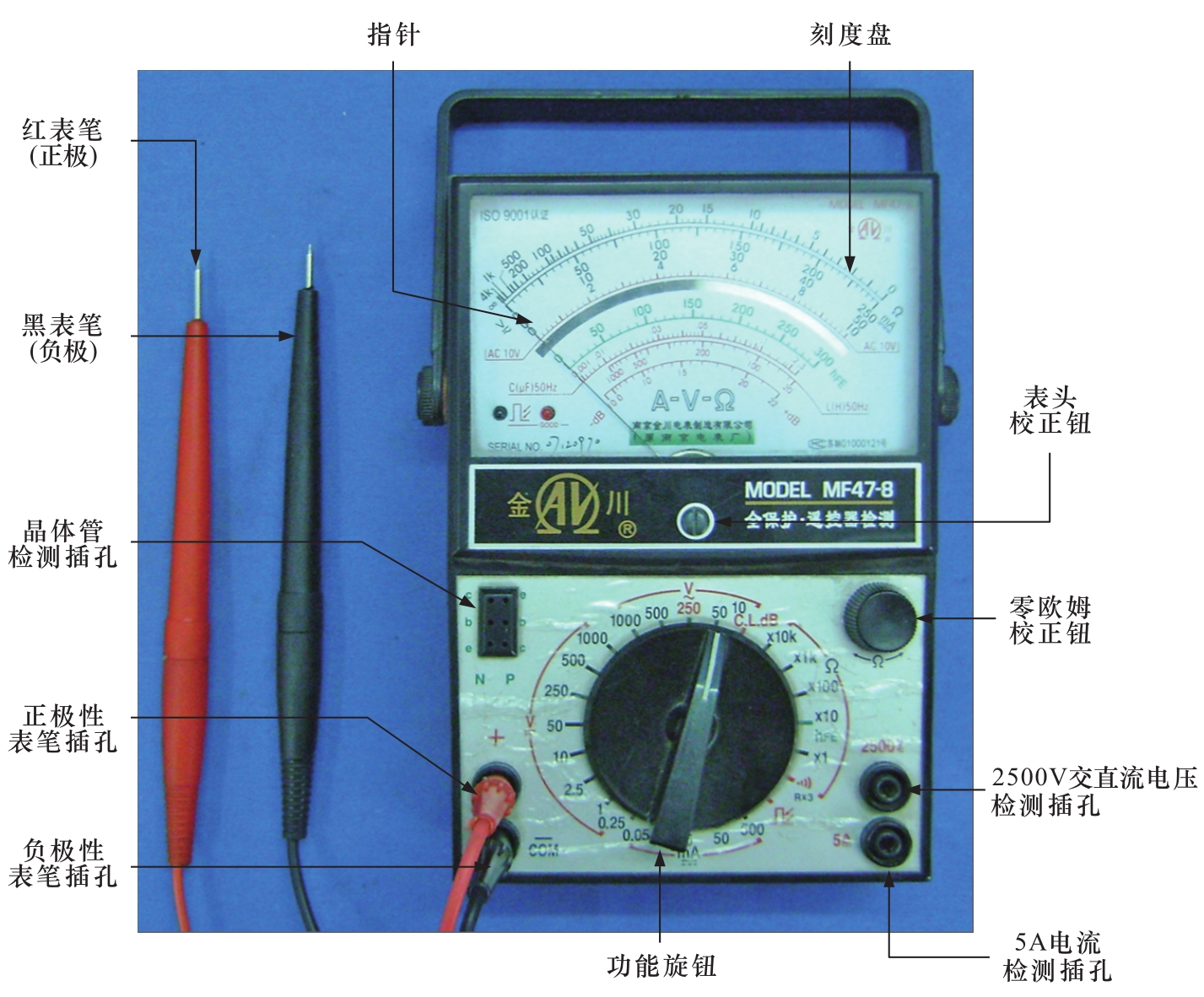

了解了指针万用表的外部结构和简单功能后，再介绍一下指针万用表的键钮分布情况。指针万用表的功能很多，在检测中主要是通过改变其不同的功能档位来实现的，因此在使用万用表前应熟悉万用表的键钮分布以及各个键钮的功能，图3-3所示为指针万用表的结构图。
图3-2 典型指针万用表中表笔的实物外形
图3-3 指针万用表的结构图
扫一扫看视频
指针万用表主要是由刻度盘、指针、表头校正钮、晶体管检测插孔、零欧姆校正钮、功能旋钮、表笔插孔、2500V交直流电压检测插孔、5A电流检测插孔以及表笔组成。

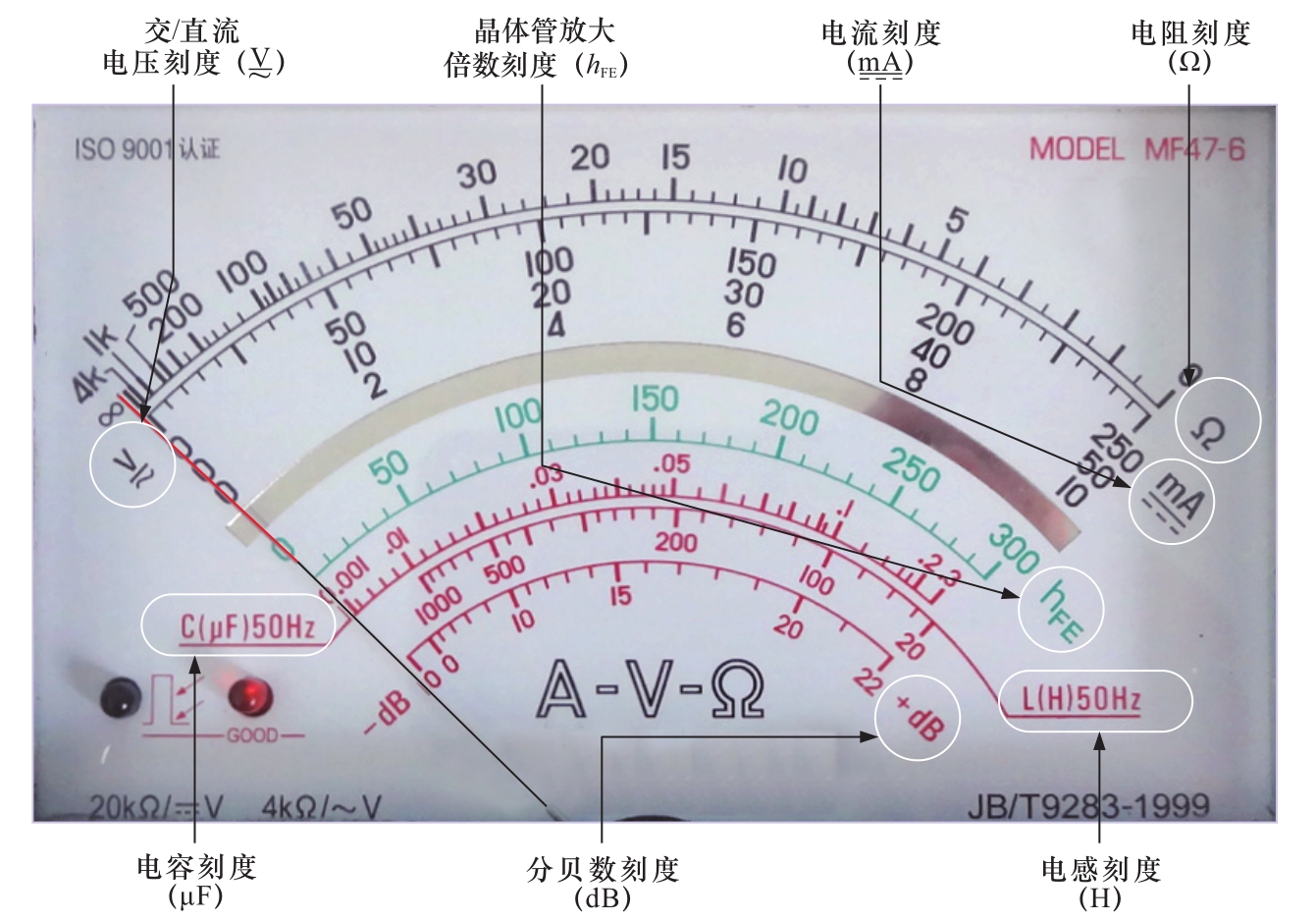

由于万用表的功能很多，因此表盘上通常有许多刻度线和刻度值，并通过指针指示所检测的数值，图3-4所示为典型指针万用表的刻度盘。
在刻度盘上面有7条刻度线，这些刻度线是以同心的弧线的方式排列的，每一条刻度线上还标识出了许多刻度值，见表3-1。
图3-4 典型指针万用表的刻度盘

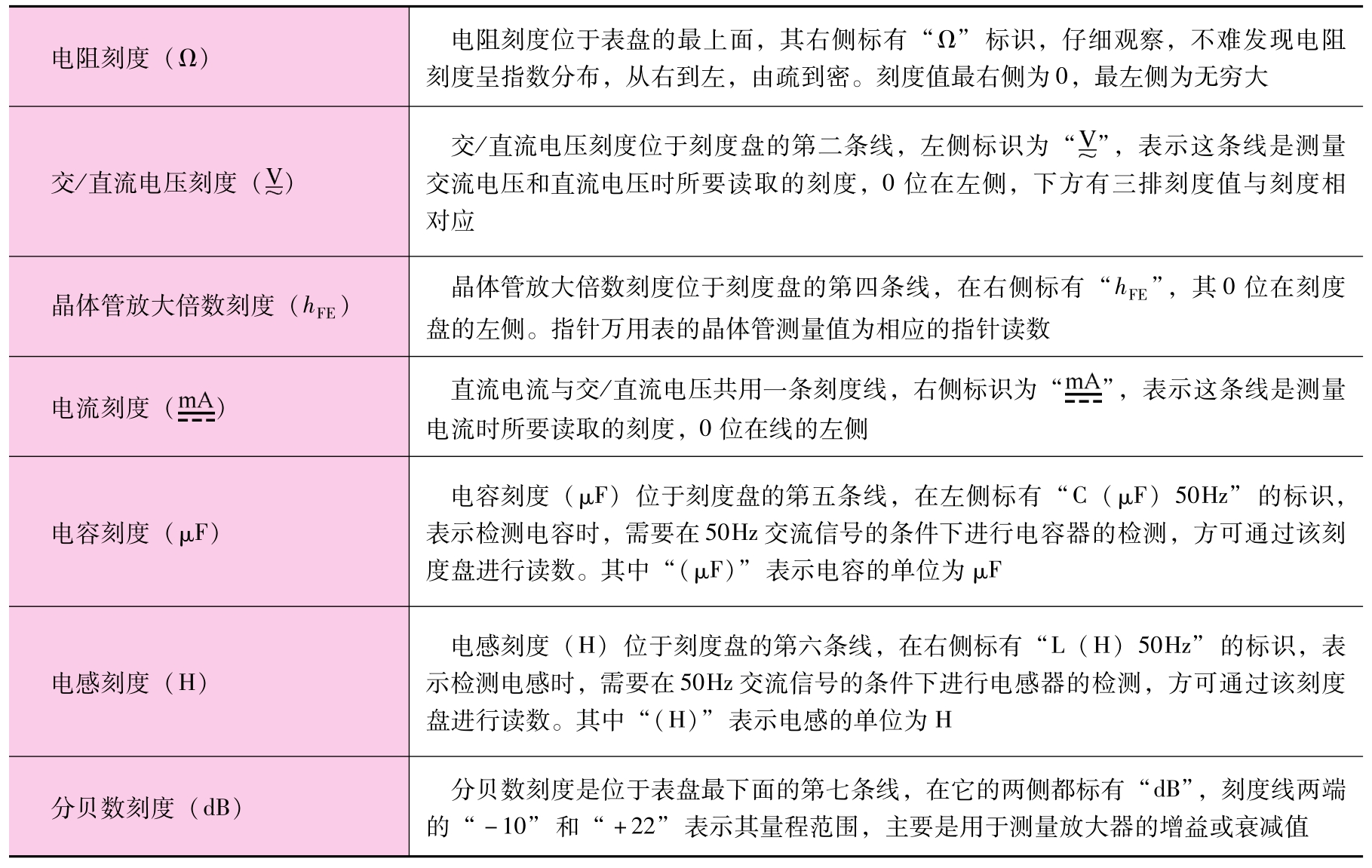

表3-1 指针万用表刻度盘上刻度线的含义
相关资料

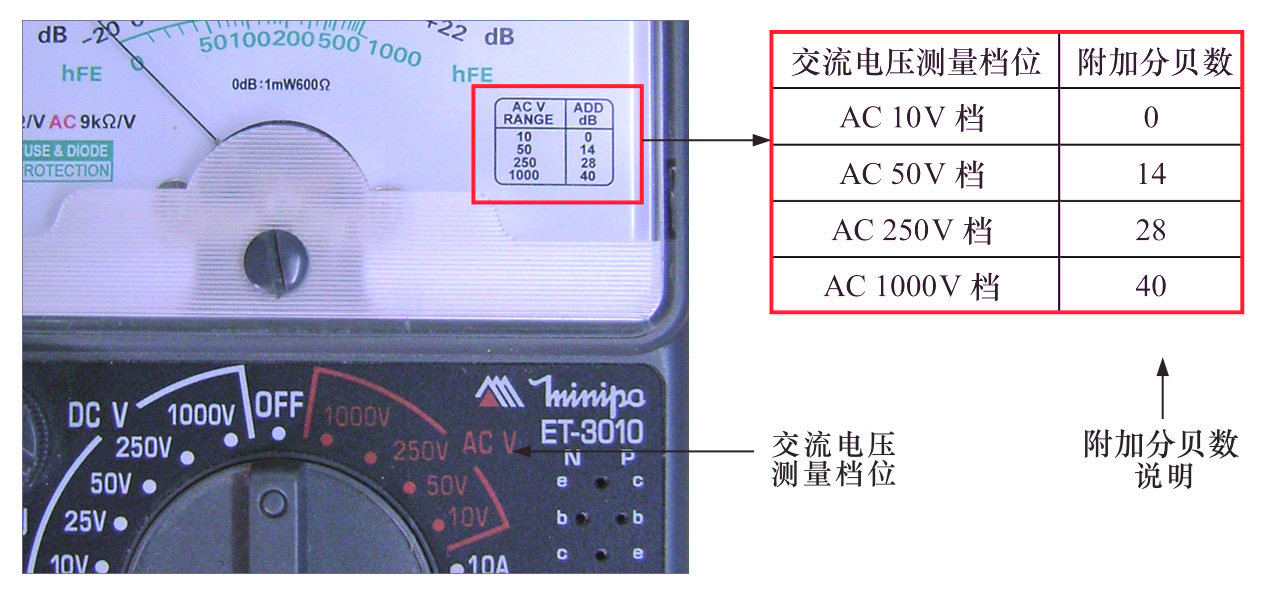

在有一些指针万用表中可能没设置分贝测量档位（dB档），这时，我们可以通过使用交流电压档进行测量，测量时可根据不同的交流电压档位进行读取数值。当使用交流电压10 V档测量时，可以直接在分贝数刻度读取数值，当使用其他交流电压档时，则读数应为指针的读数加上附加的分贝数，其具体的实例如图3-5所示。
图3-5 分贝档与交流电压档共用一个档位

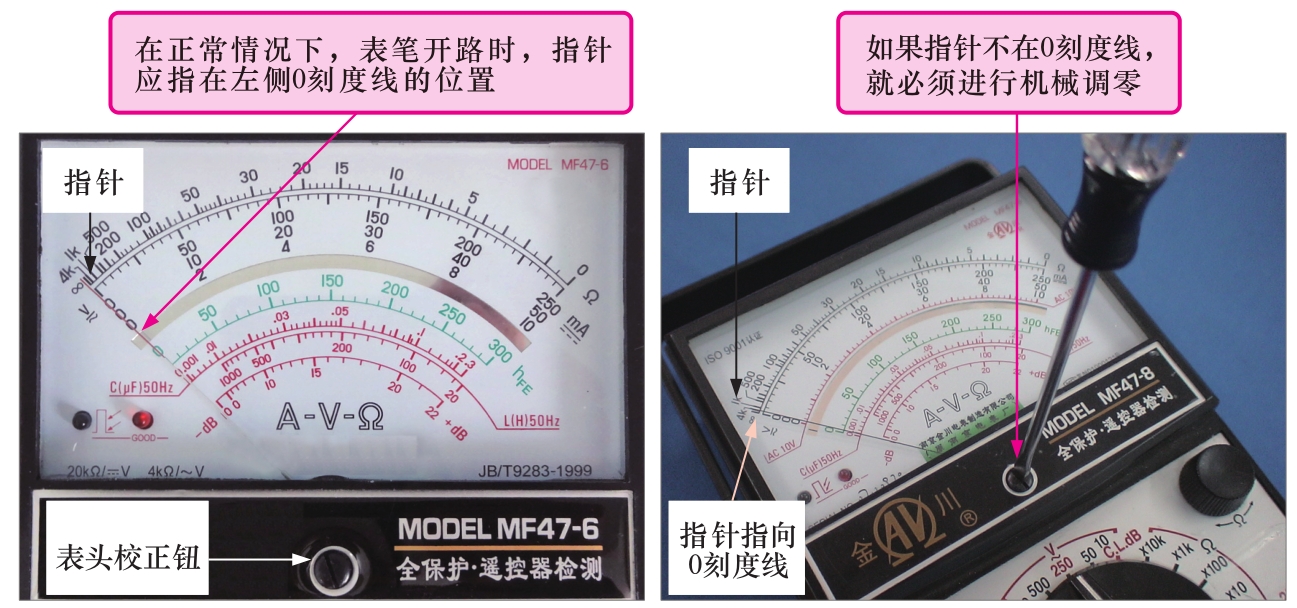

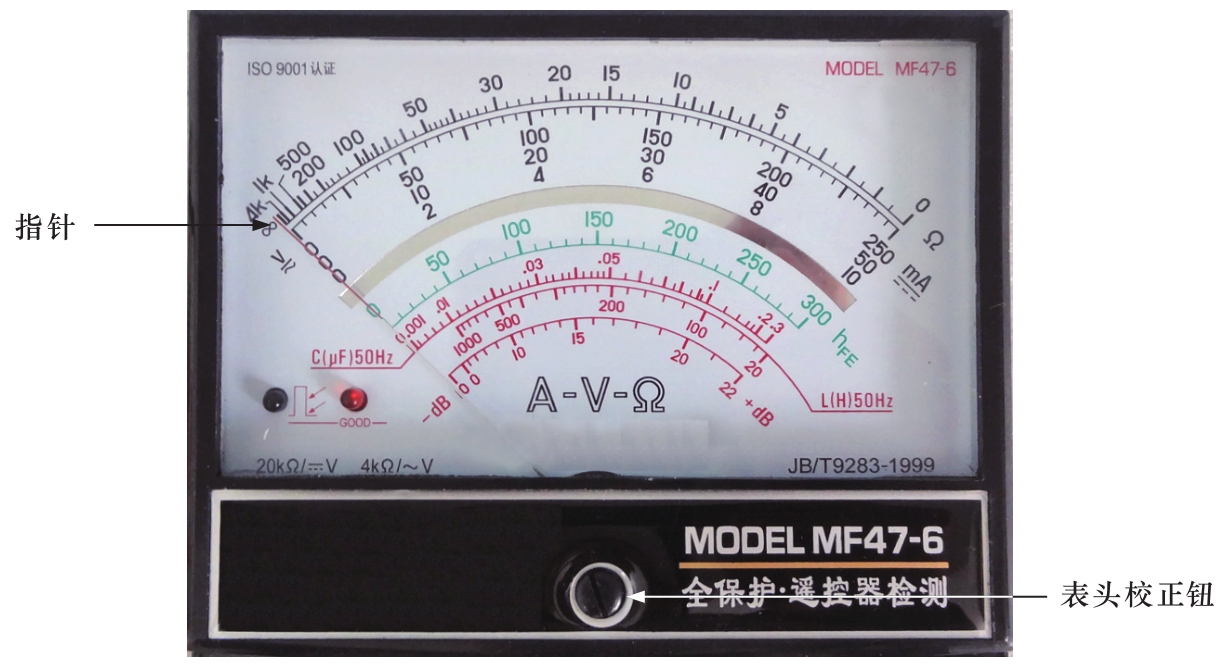

如图3-6所示，表头校正钮位于表盘下方的中央位置，用于对万用表进行机械调零。正常情况下，指针万用表的表笔开路时，指针应指在左侧0刻度线的位置。如果不在0刻度线，就必须进行机械调零，使万用表指针能够准确地指在0位，以确保测量的准确性。
图3-6 指针万用表表头校正钮

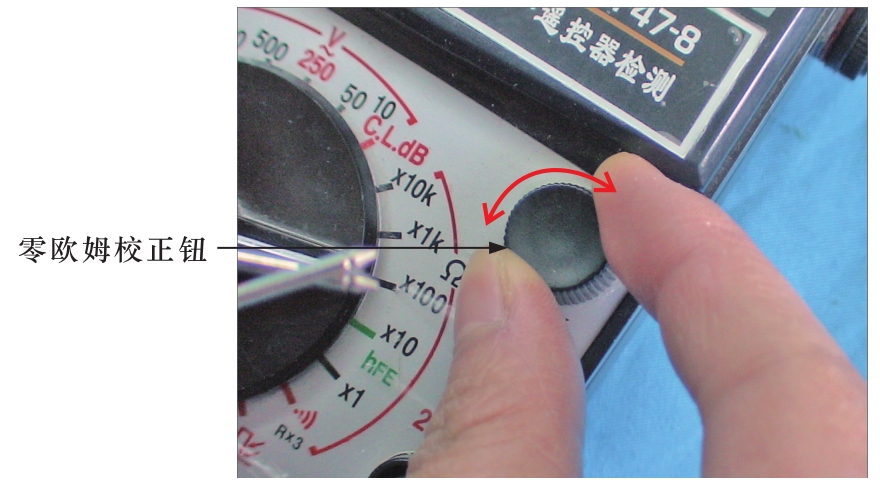

零欧姆校正钮位于表盘下方，主要是用于调整万用表测量电阻时的准确度，如图3-7所示。
图3-7 零欧姆校正钮的操作

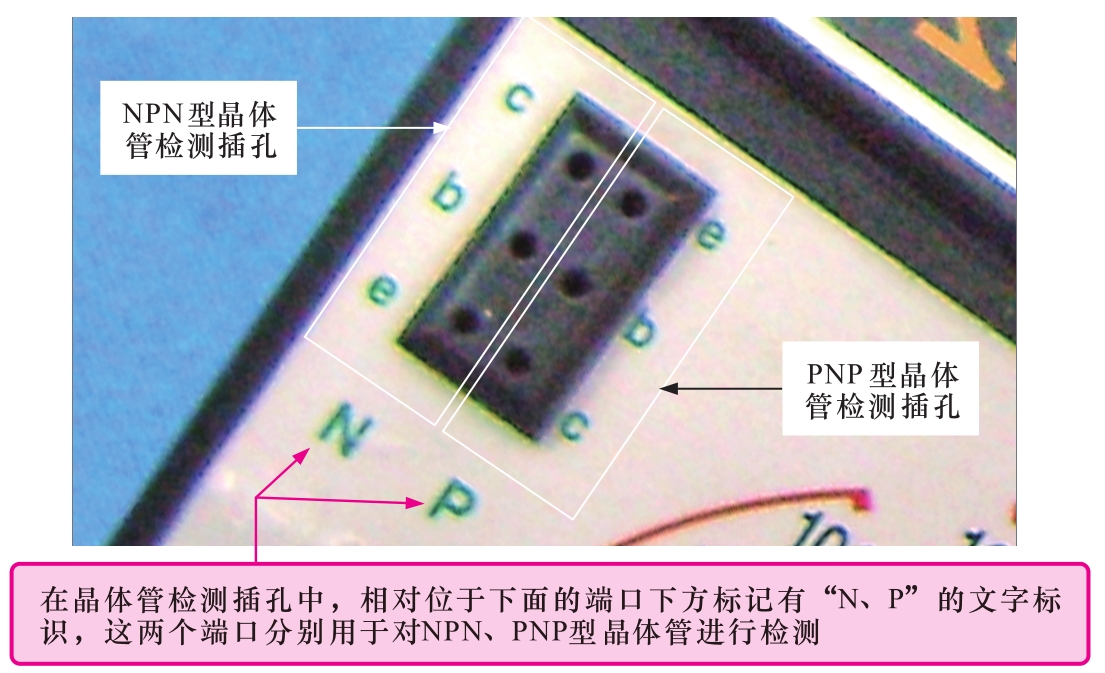

在操作面板左侧有两组测量端口，它是专门用来对晶体管的放大倍数（ h FE ）进行检测的，如图3-8所示。
图3-8 指针万用表中晶体管检测插孔
这两组测量端口都是由3个并排的小插孔组成，分别标识有“c”（集电极）“b”（基极）“e”（发射极）的标识，分别对应两组端口的3个小插孔。
检测时，首先将万用表的功能开关旋至“ h EF ”档位，然后将待测晶体管的三个引脚依据标识插入相应的3个小插孔中即可。

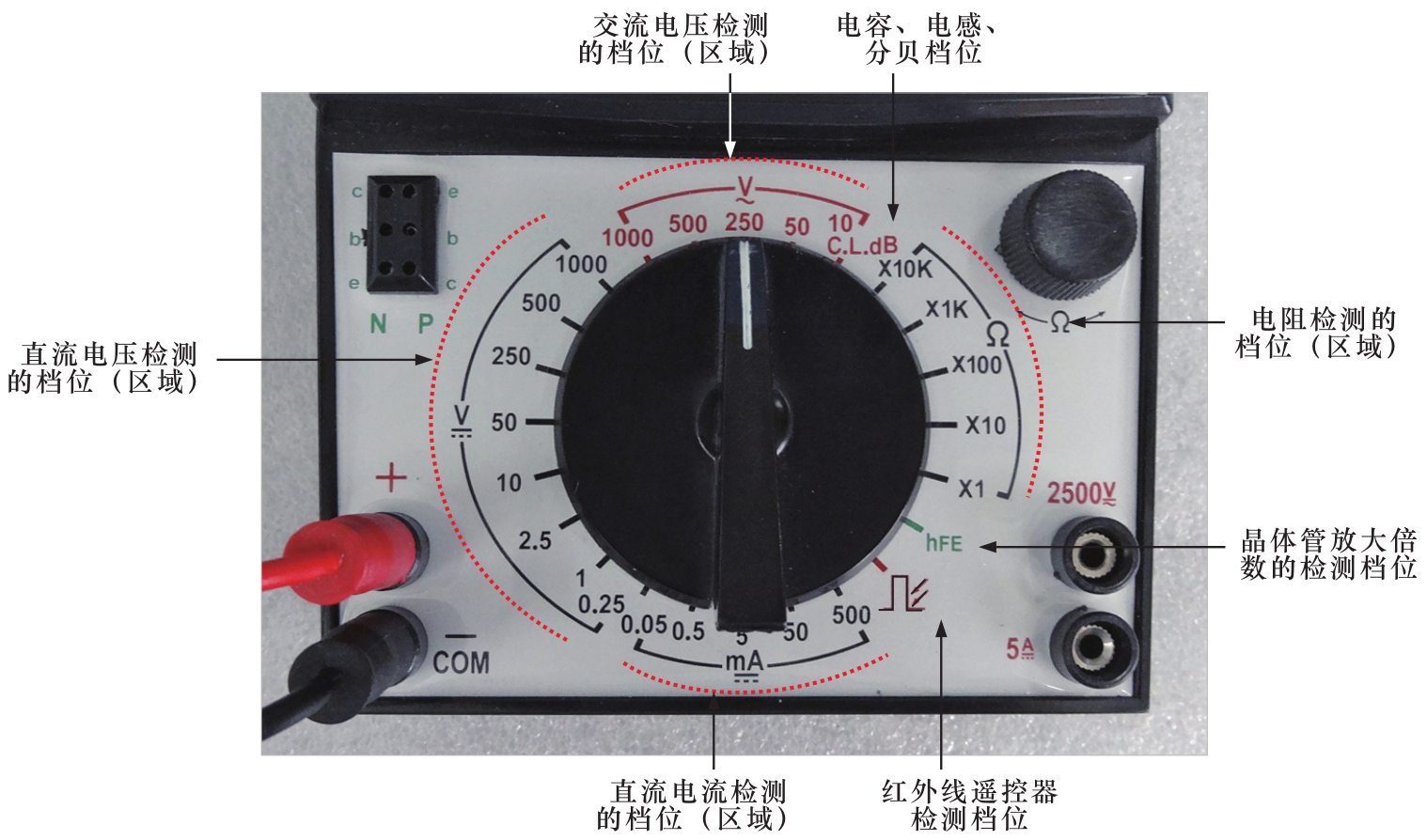

功能旋钮位于指针万用表的主体位置（面板），在其四周标有测量功能及测量范围，通过旋转功能旋钮可选择不同的测量项目以及测量档位，如图3-9所示。
在功能旋钮的圆周有量程刻度盘，每一个测量项目中都标识出该项目的测量量程。
图3-9 指针万用表的功能旋钮及对应的档位量程
扫一扫看视频

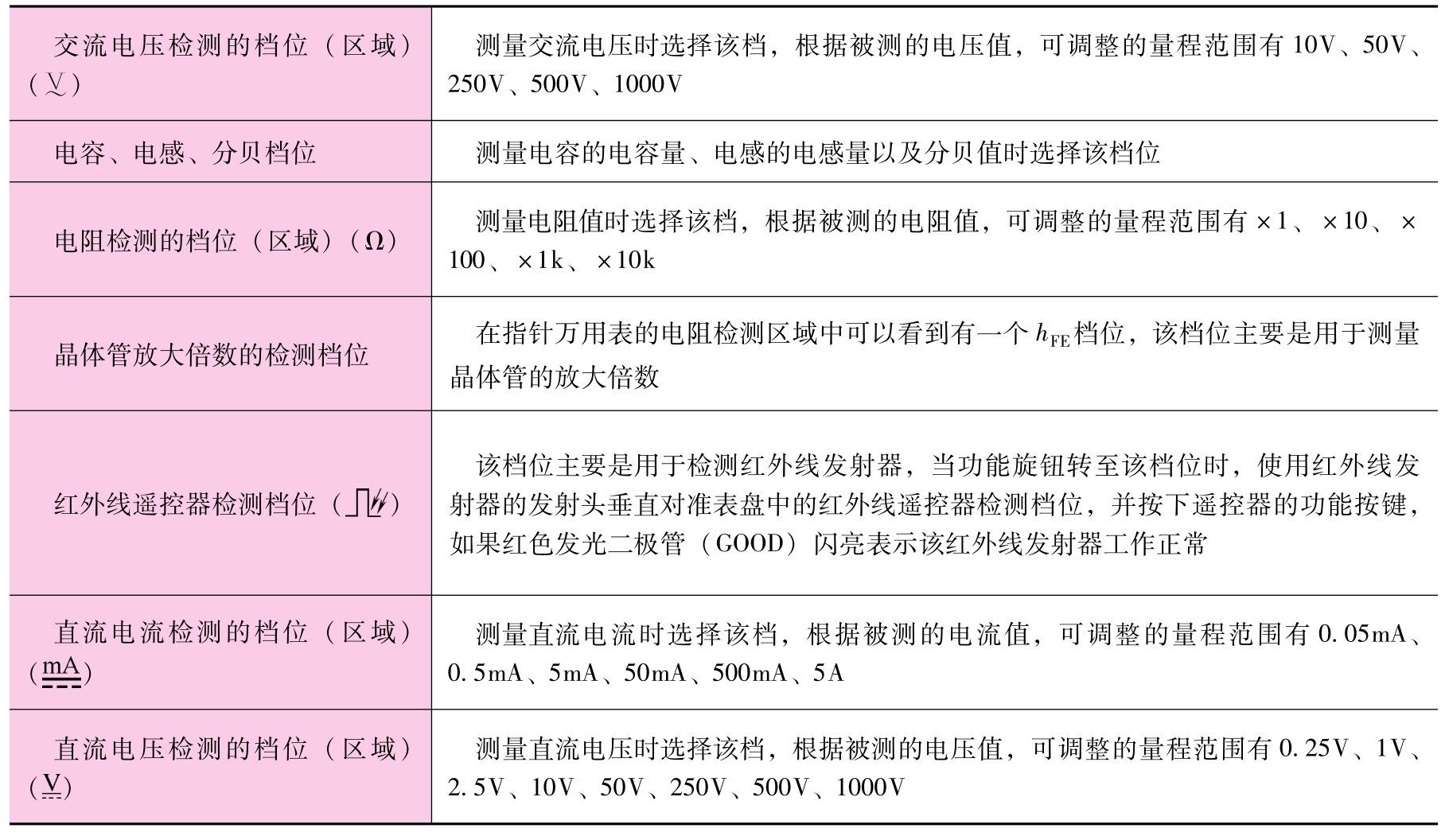

指针万用表的功能旋钮及对应的档位量程的含义见表3-2。
表3-2 指针万用表的功能旋钮及对应的档位量程的含义
特别提示
有些指针万用表的电阻检测区域中还有一个档位的标识为“
”，该档位为蜂鸣档，主要是用于检测二极管以及线路的通断
。
通常在指针万用表的操作面板下面有2～4个插孔，用来与万用表表笔相连（根据万用表型号的不同，表笔插孔的数量及位置都不尽相同）。每个插孔都用文字或符号进行标识。
其中“COM”与万用表的黑表笔相连（有的万用表也用“－”或“*”表示负极）；“＋”与万用表的红表笔相连；“
”是测量电流的专用插孔，连接万用表红表笔，该插孔标识的文字表示所测最大电流值为5A；“2500
”是测量交/直流电压的专用插孔，连接万用表红表笔，插孔标识的文字表示所测量的最大电压值为2500V。
在认识了指针万用表的结构和键钮功能后，可以通过调整万用表的不同档位来测量电路和元器件的电流值、电压值、电阻值、放大倍数等物理量，在实际使用前，应首先进行指针万用表的操控训练，如连接表笔、表头的校正、量程的调整、零欧姆校正以及进行测量等内容。

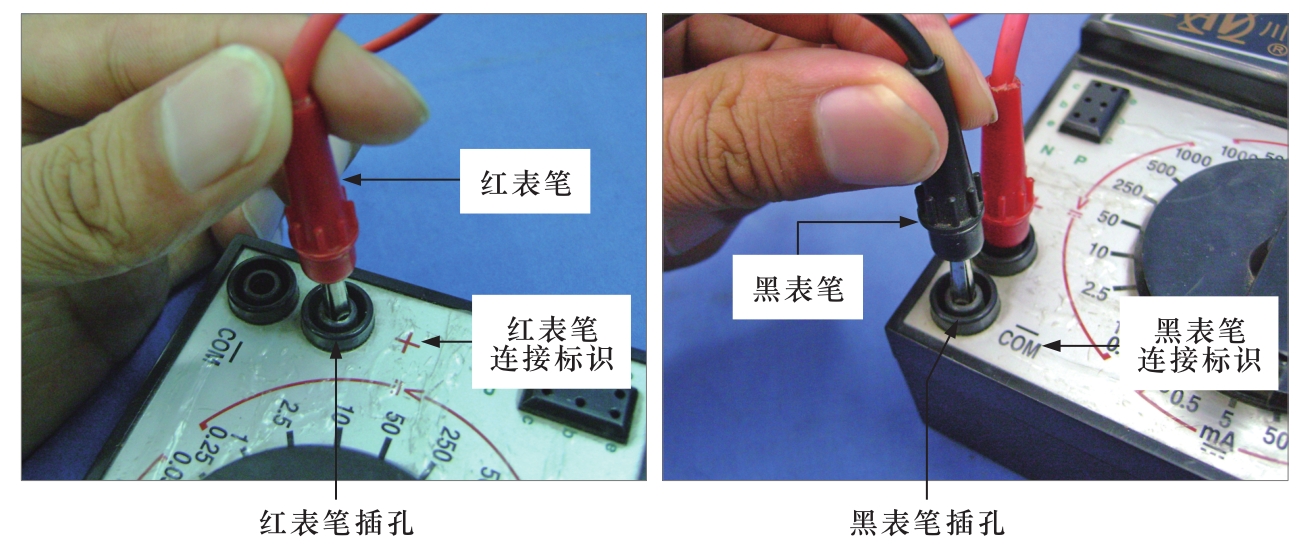

指针万用表有两支表笔，分别用红色和黑色标识，测量时将其中红色的表笔插到“＋”端，黑色的表笔插到“－”或“*”端（COM端），如图3-10所示。
指针万用表在非测量状态，表的指针应指在0的位置。如果指针没有指到0的位置，可用螺丝刀（标准术语为螺钉旋具）微调表头校正钮，使指针处于0位。这就是使用指针万用表测量前进行的表头校正，此调整又称零位调整，如图3-11所示。
图3-10 连接测量表笔
图3-11 零位调整

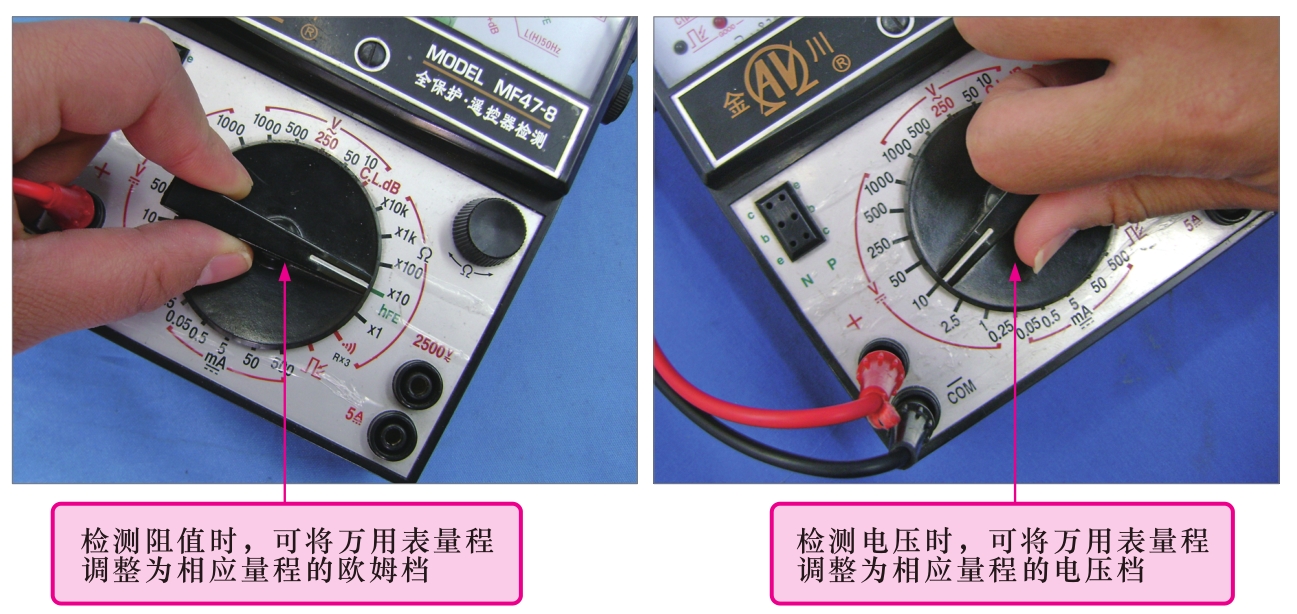

根据测量的需要，无论测量电流、电压还是电阻，都需要扳动指针万用表的功能旋钮，将万用表调整到相应测量状态。无论是测量电流、电压还是电阻都可以通过功能旋钮轻松地切换，如图3-12所示。
图3-12 设置测量的范围

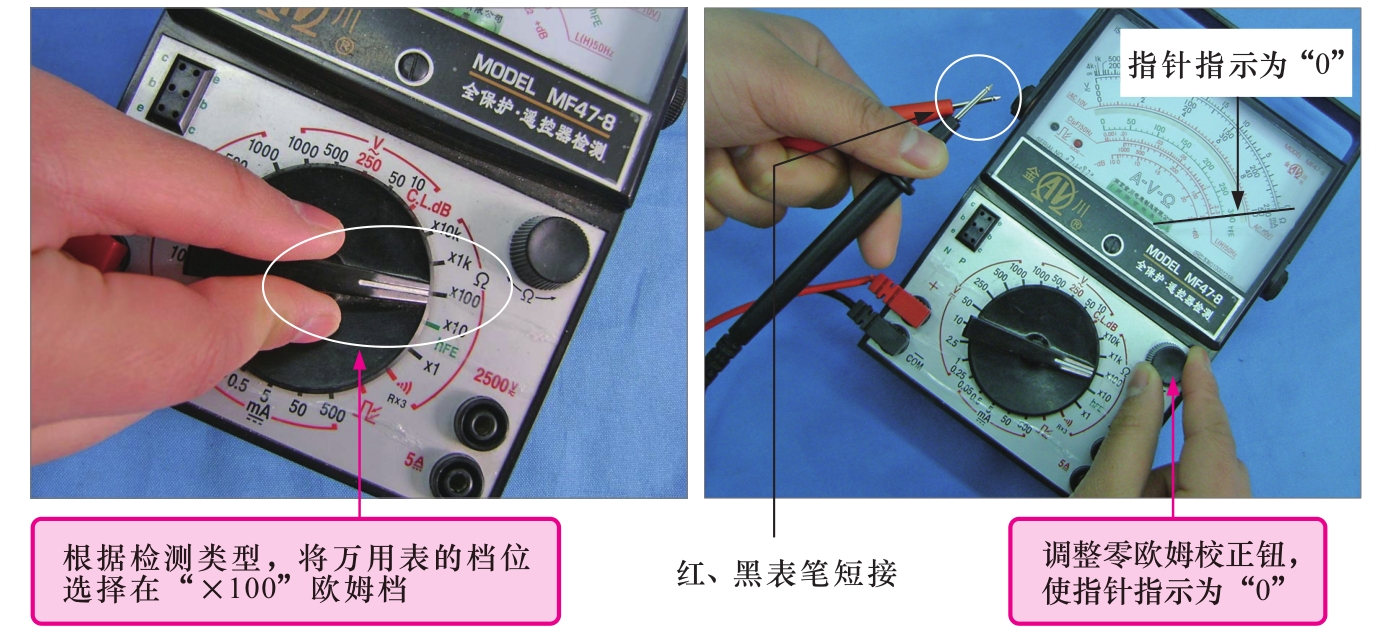

测量电阻前要进行零欧姆校正，如图3-13所示，首先将功能旋钮旋拨到待测电阻的量程范围，然后将两支表笔互相短接，这时指针应指向0（表盘的右侧，电阻刻度的0值），如果不在0刻度线，就需要调整零欧姆校正钮，使万用表指针指向0刻度。
图3-13 零欧姆校正
特别提示
在进行电阻测量时 ， 每变换一次档位或量程 ， 就需要重新通过零欧姆校正钮进行零欧姆校正 。 这样才能确保测量值的准确性 。

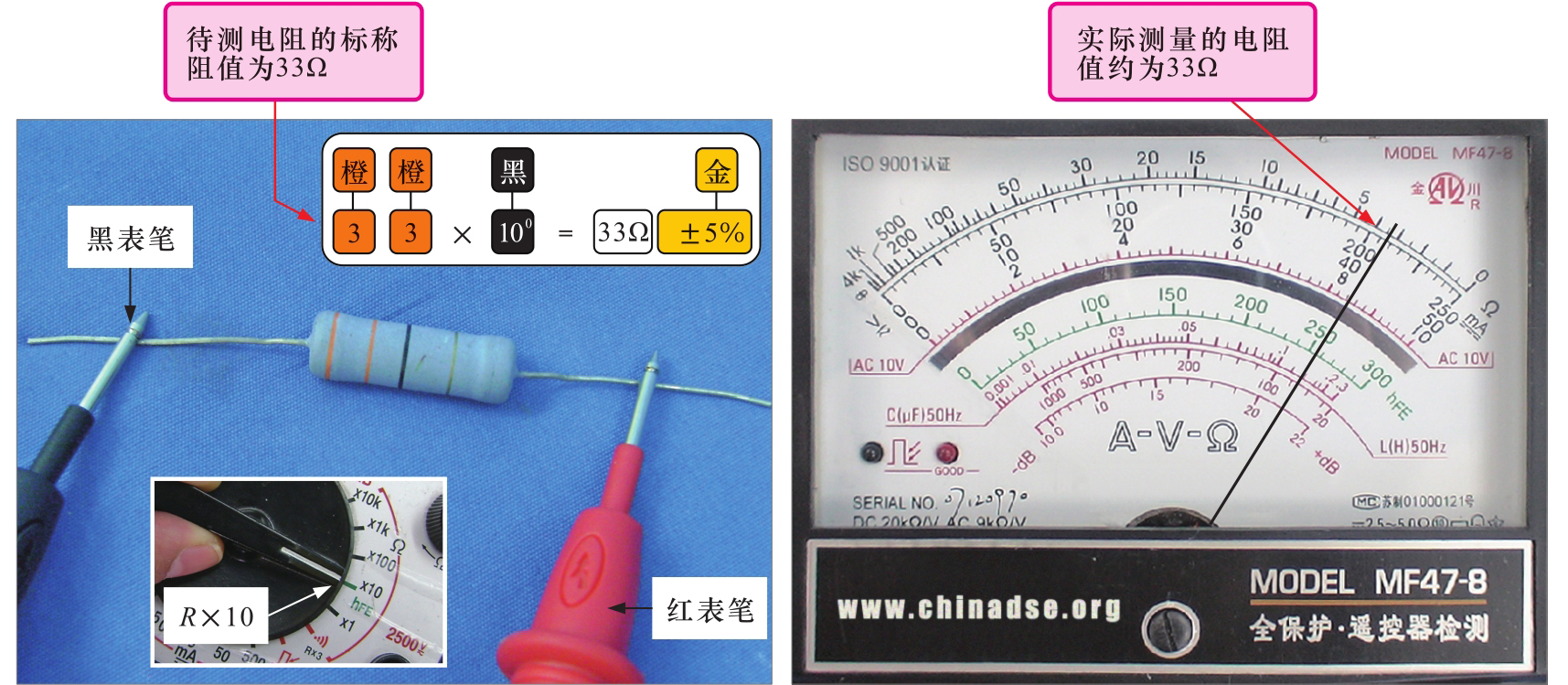

准备工作完成后，即可针对不同的测量项目完成测量。具体测量时，先调整好档位量程，然后将红、黑表笔分别搭接在测试点处，即可根据指针指示结合档位量程识读测量结果。图3-14为使用指针万用表测量阻值的操作。
图3-14 使用指针万用表测量阻值的操作
检测前根据被测元器件的阻值来调整电阻档的档位，图中的电阻标称值为33Ω，在检测时，首先将量程调到“×10”档，然后进行调零校正，再将两表笔分别搭在被测电阻两端的引脚上，观察指针在表盘上的指示位置，参考当前量程对应的刻度线，读取当前测量的电阻值为3.3Ω×10=33Ω。

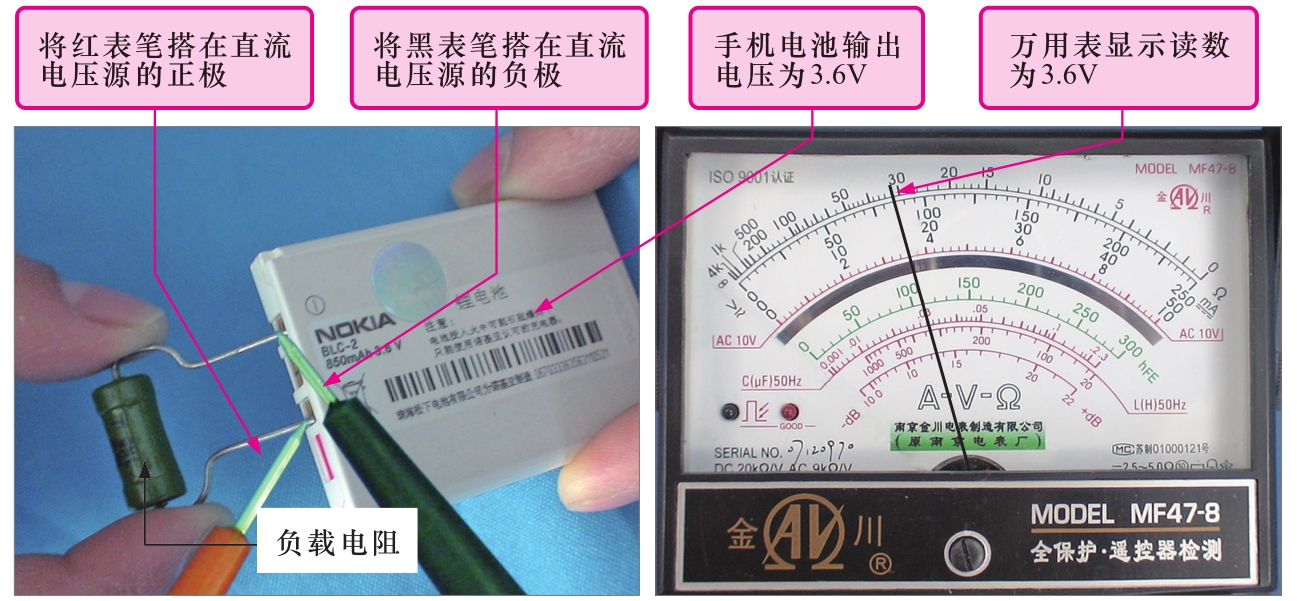

图3-15为使用指针万用表测量电压的操作。
图3-15 使用指针万用表测量电压的操作
测量电池的输出电压，将万用表的量程调到直流电压10V档上，然后用黑表笔搭在电池的负极端，红表笔搭在电池的正极端，观察万用表指针在表盘上的指示，结合对应的刻度线，即可以识读出当前所测的电压值为3.6V。
