2.2 电子元器件实物对照

2.2.1 电阻器实物对照

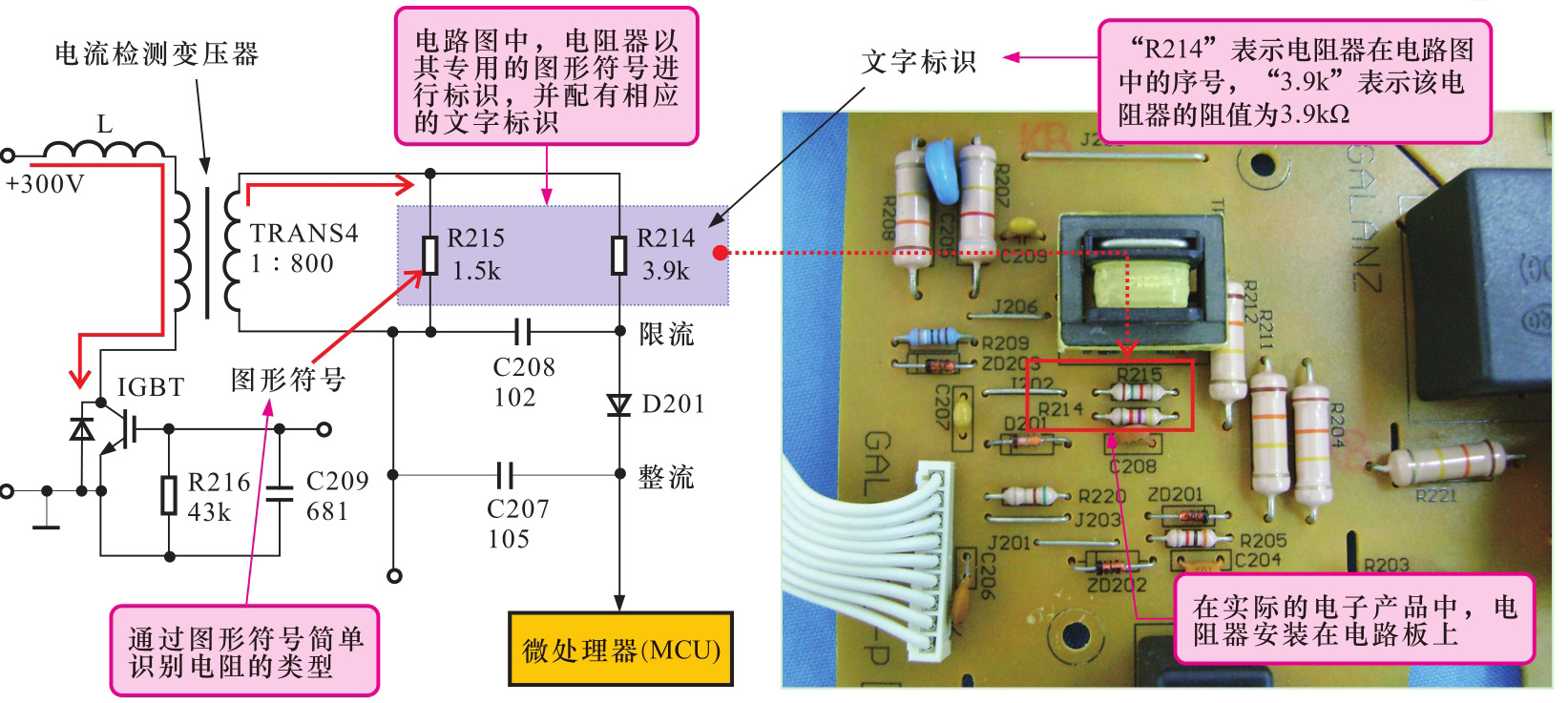

图2-2为电阻器实物对照。从图中可以看到，电路中的电阻器名称标识与对应实物电路板上的标识一致。

电路图形符号可以体现出电阻器的基本类型；文字标识通常提供电阻器的名称、序号及阻值等参数信息。

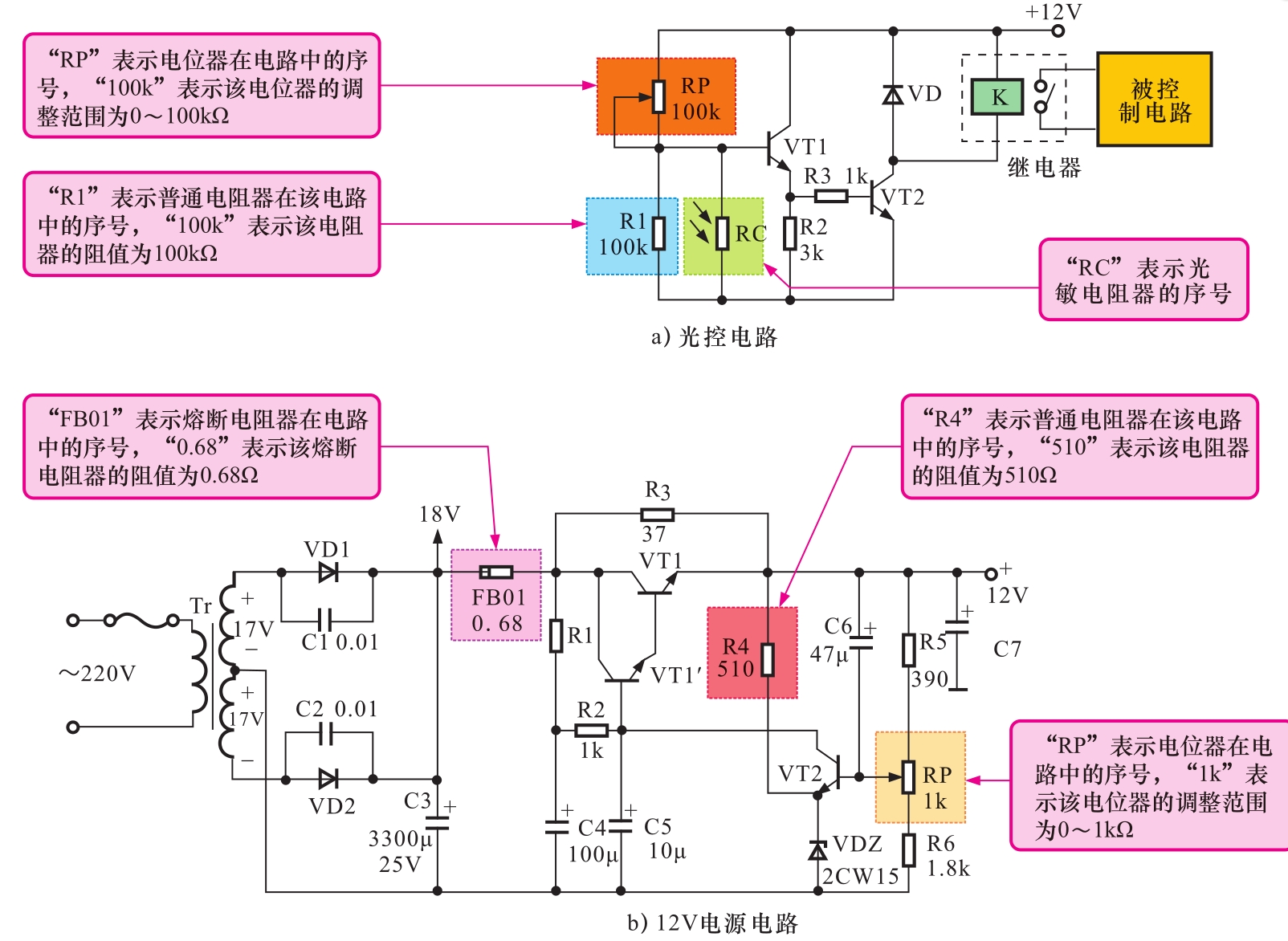

图2-3为识读电阻器的标识信息。

2.2.2 电容器实物对照

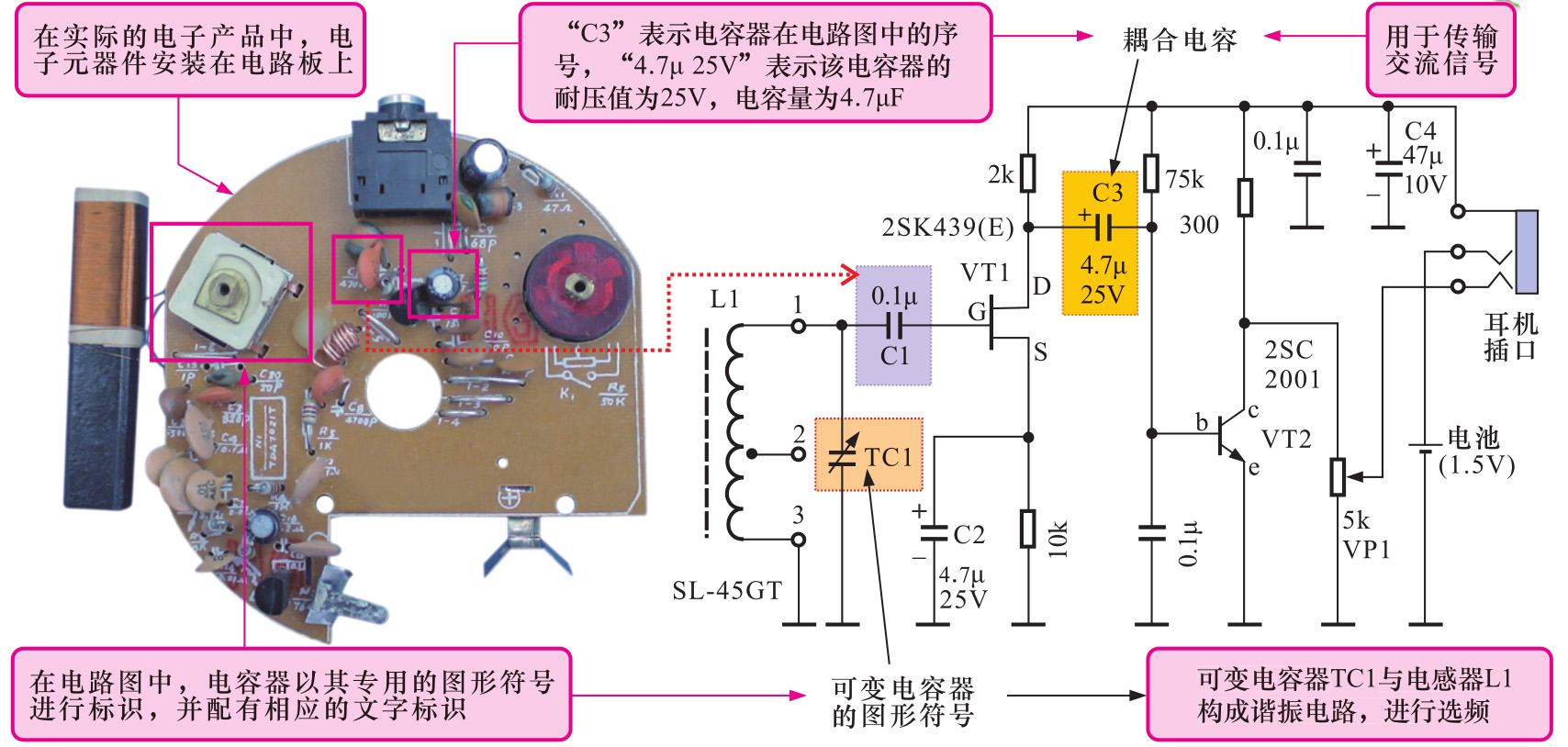

图2-4为电容器实物对照。从图中可以看到，电路中的电容名称标识与对应实物电路板上的标识一致。

电路图形符号可以体现出电容器的基本类型，极性标识表明该电容器的引脚极性，文字标识通常提供电容器的名称、序号及电容量、耐压值等参数信息。

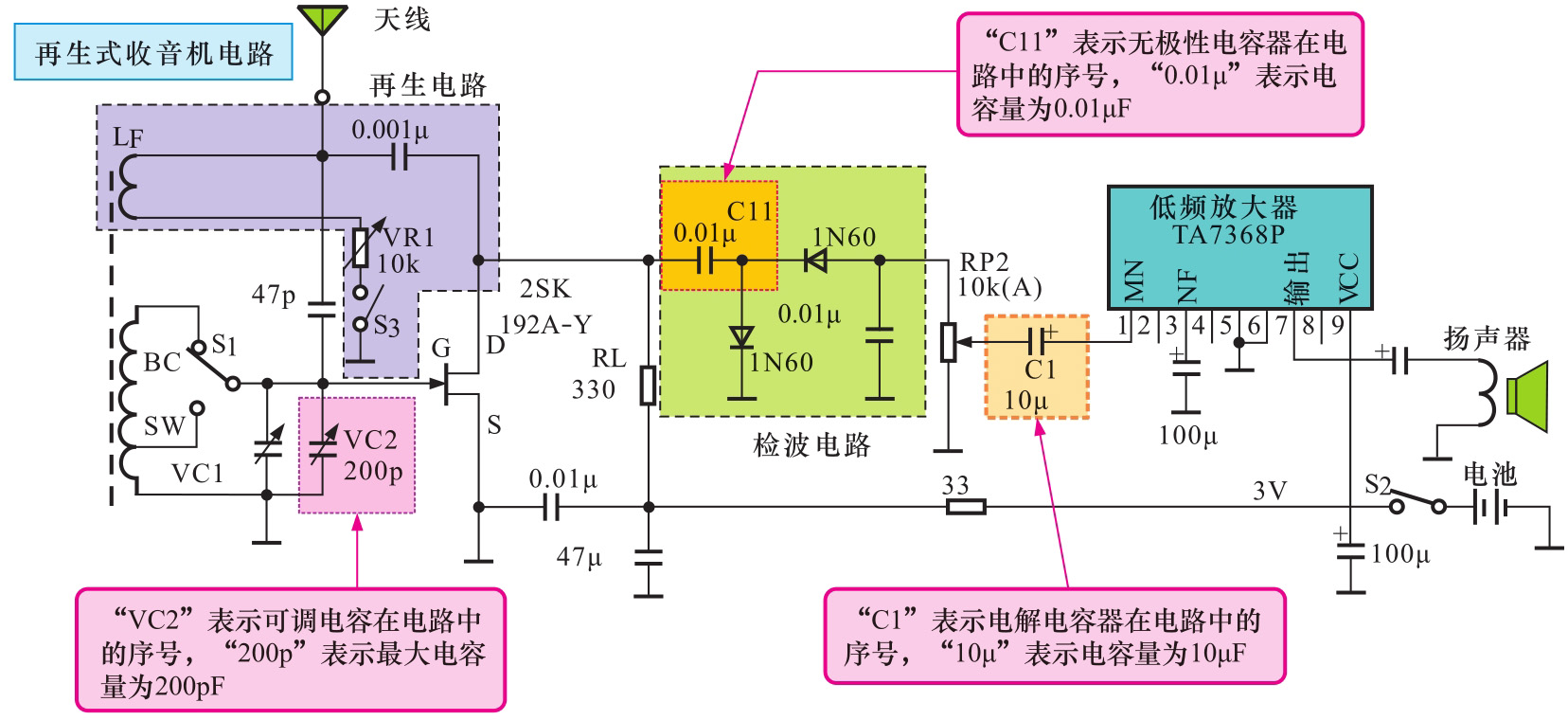

图2-5为识读电容器的标识信息。

2.2.3 电感器实物对照

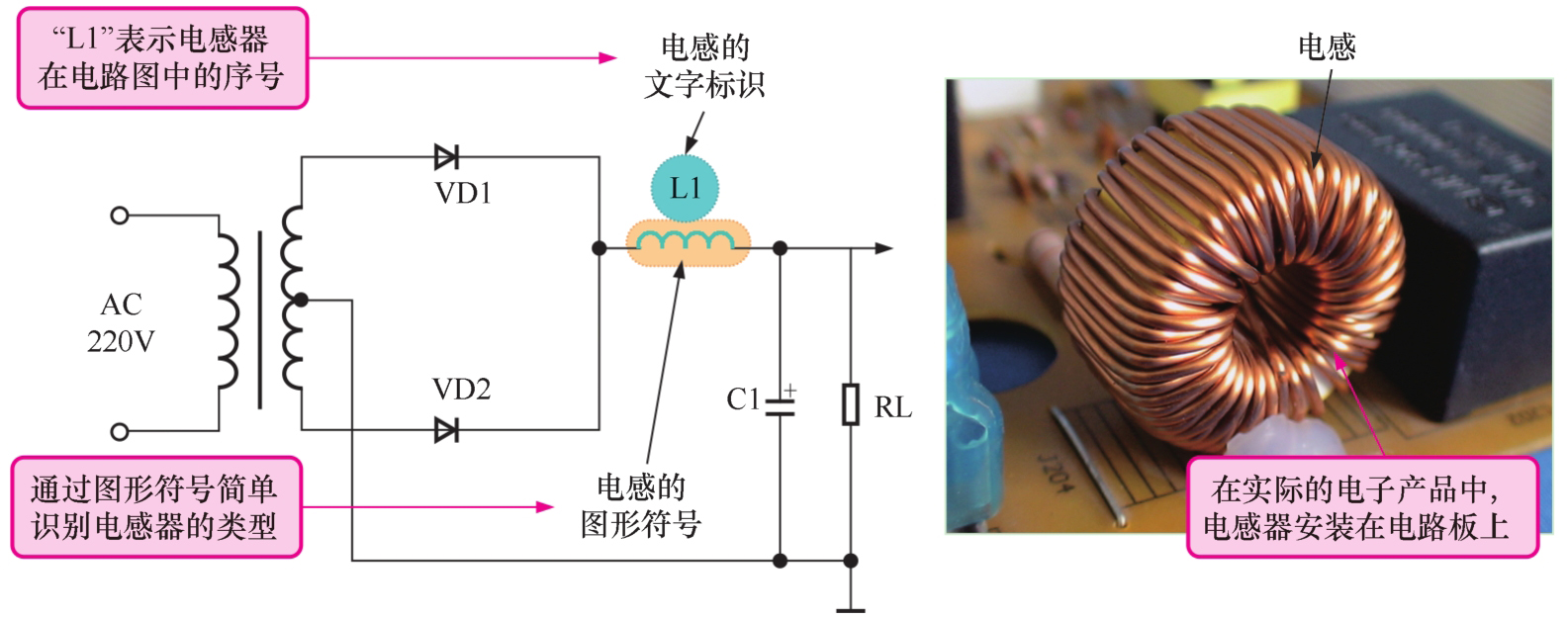

图2-6为电感器实物对照。从图中可以看到，电路中的电感名称标识与对应实物电路板上的标识一致。

电路图形符号可以体现出电感器的基本类型，引线由图形符号两端伸出，与电路图中的电路线连通，文字标识则常提供了电感器的名称、序号及电感量、型号等参数信息。

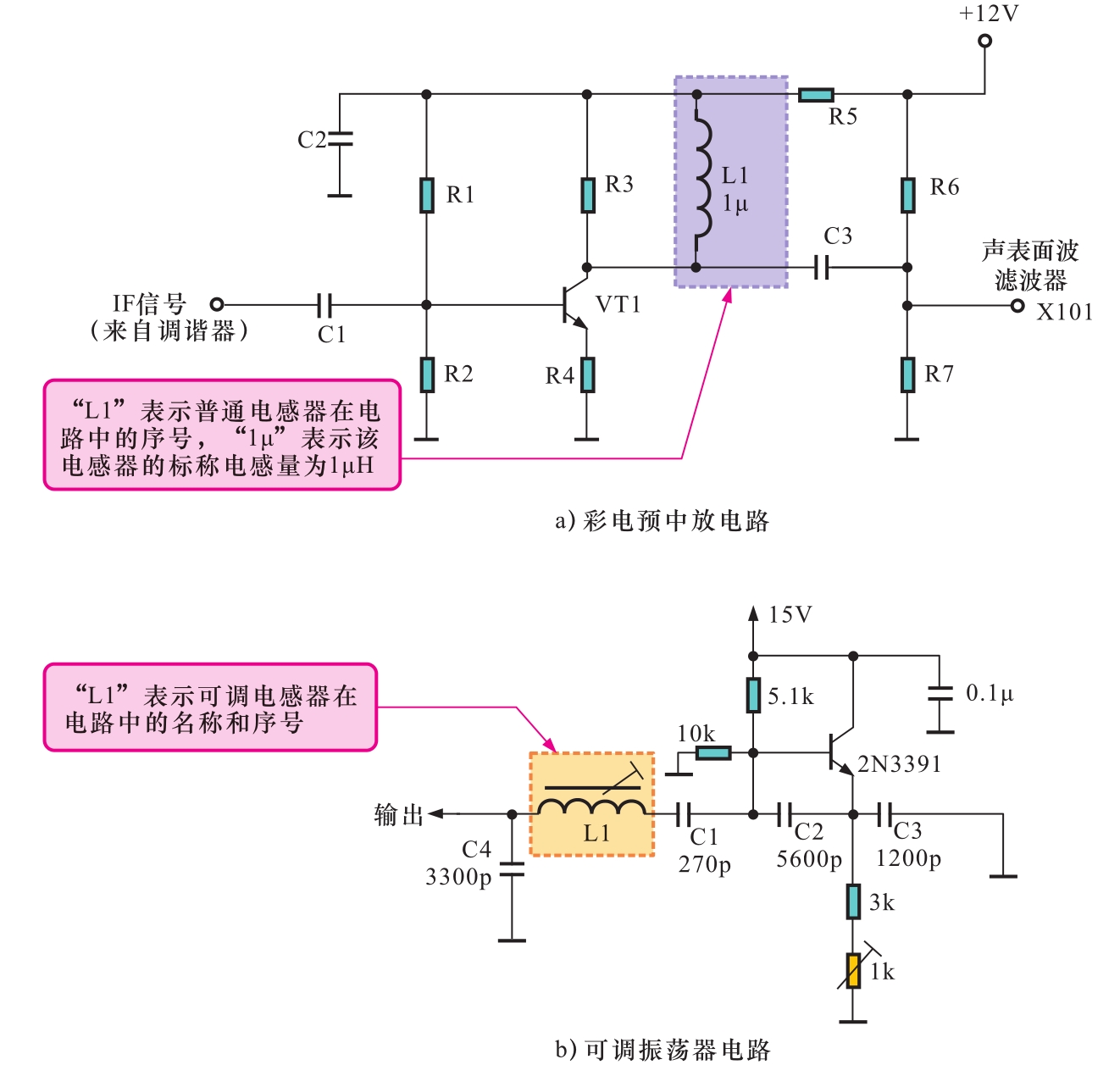

图2-7为识读电感器的标识信息。

2.2.4 二极管实物对照

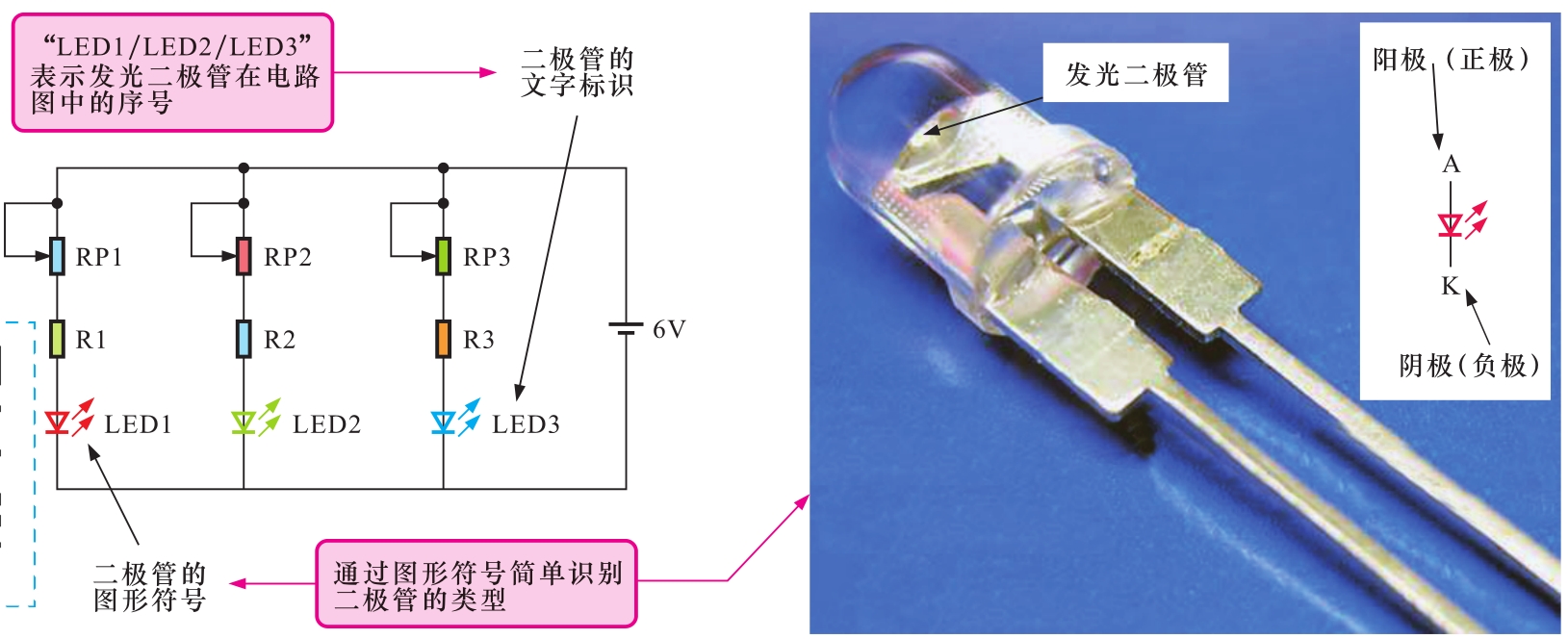

图2-8为二极管实物对照。从图中可以看到，电路中的二极管名称标识与对应实物电路板上的标识一致。

电路图形符号可以体现出二极管的类型；文字标识通常提供二极管的名称、序号及型号等信息。

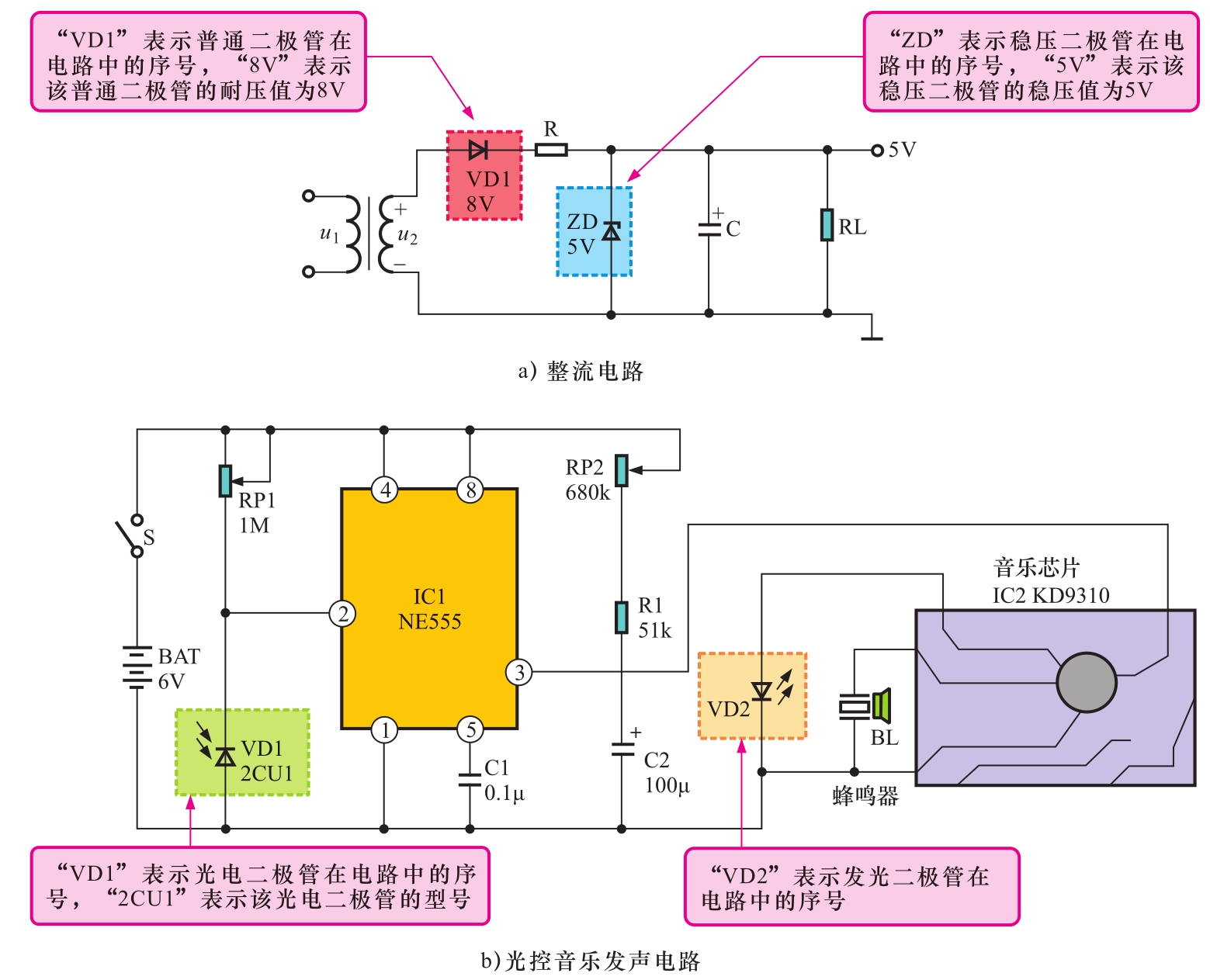

图2-9为识读二极管的标识信息。

2.2.5 晶体管实物对照

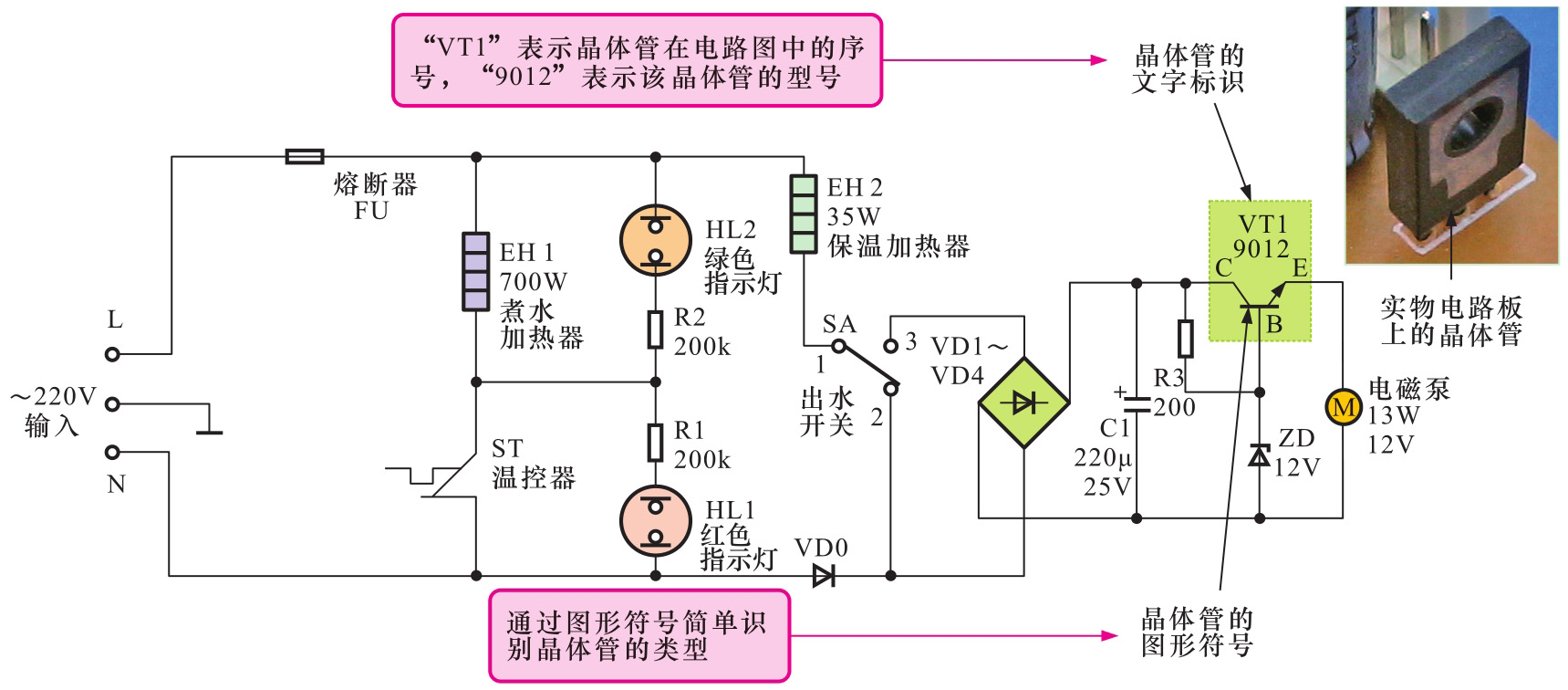

图2-10为晶体管实物对照。从图中可以看到，电路中的晶体管名称标识与对应实物电路板上的标识一致。

电路图形符号可以体现出晶体管的类型，三根引线分别代表基极（B）、集电极（C）和发射极（E），文字标识通常提供晶体管的名称、序号及型号等信息。

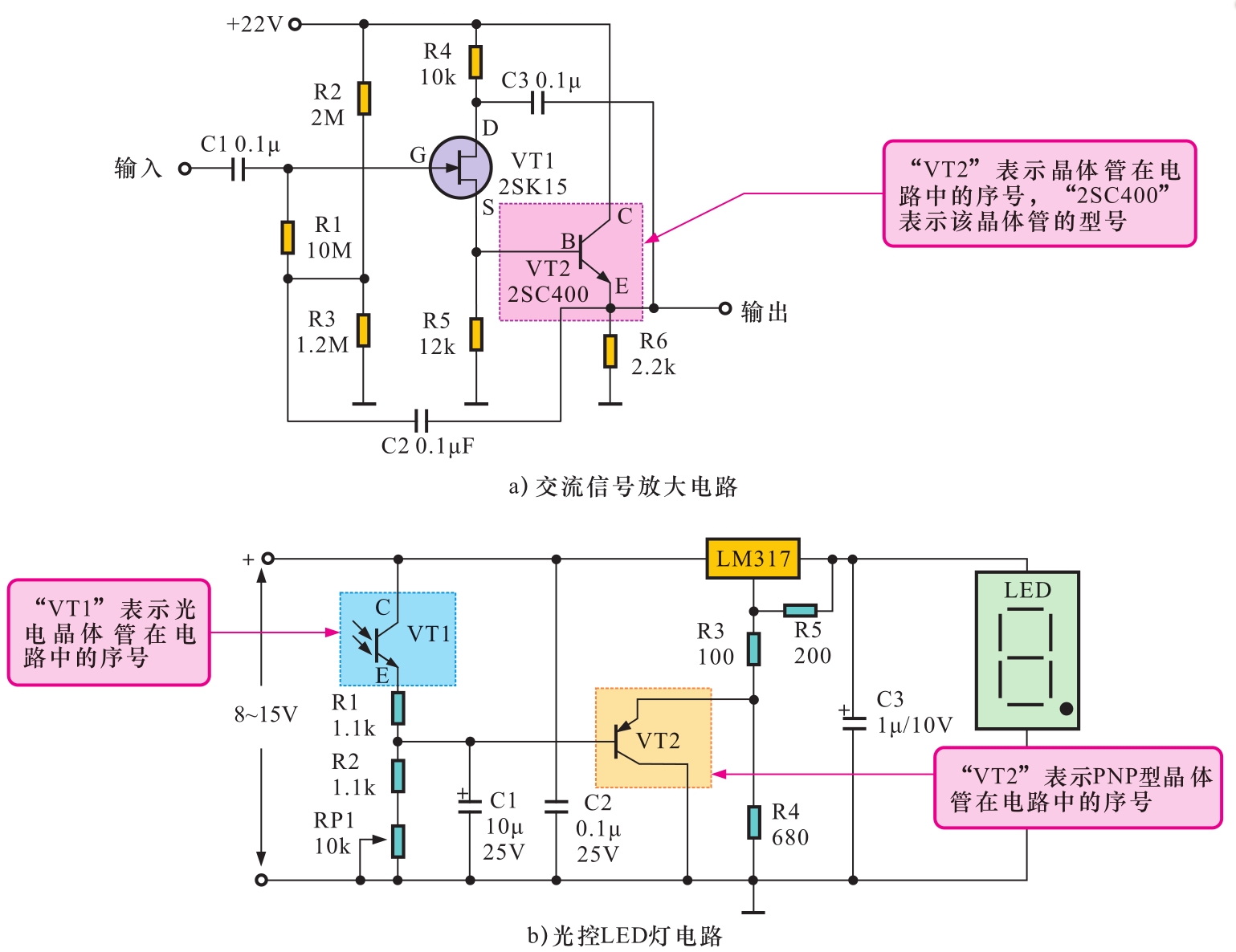

图2-11为识读晶体管的标识信息。

2.2.6 场效应晶体管实物对照

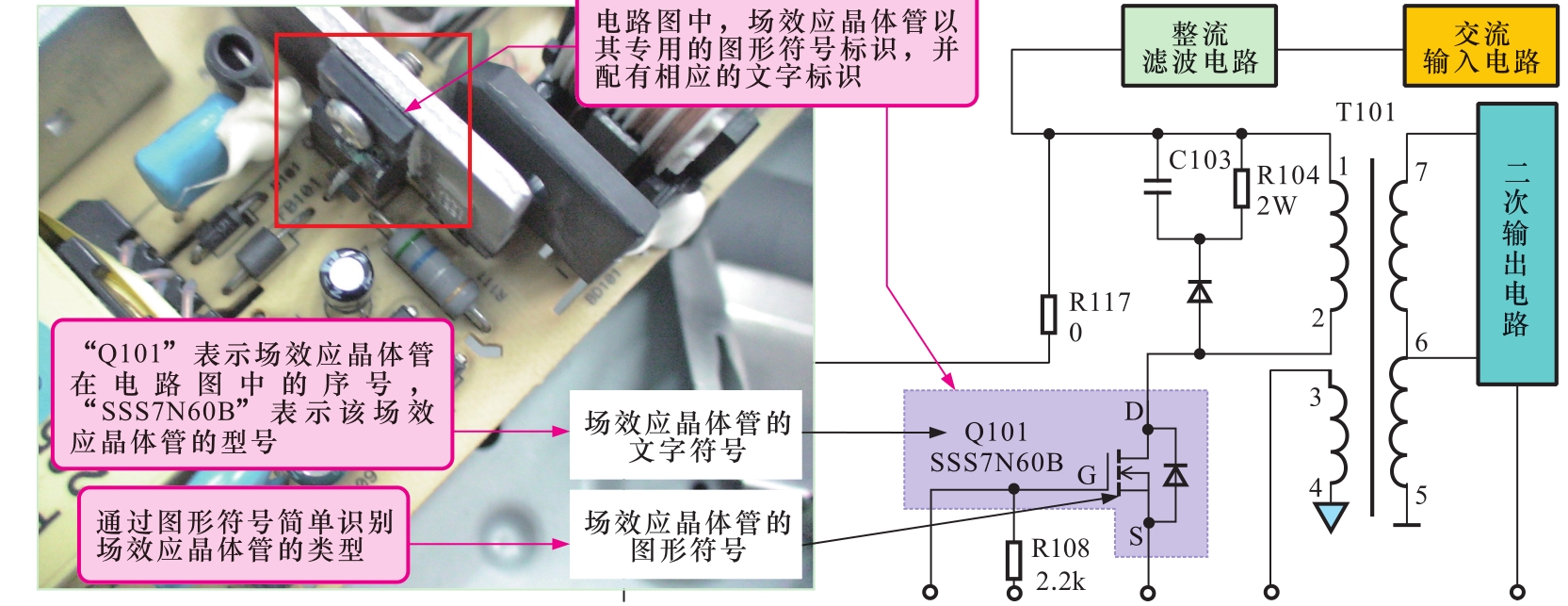

图2-12为场效应晶体管实物对照。从图中可以看到，电路中的场效应晶体管名称标识与对应实物电路板上的标识一致。

电路图形符号可以体现出场效应晶体管的类型，三根引线分别代表栅极（G）、漏极（D）和源极（S），文字标识通常提供场效应晶体管的名称、序号及型号等信息。

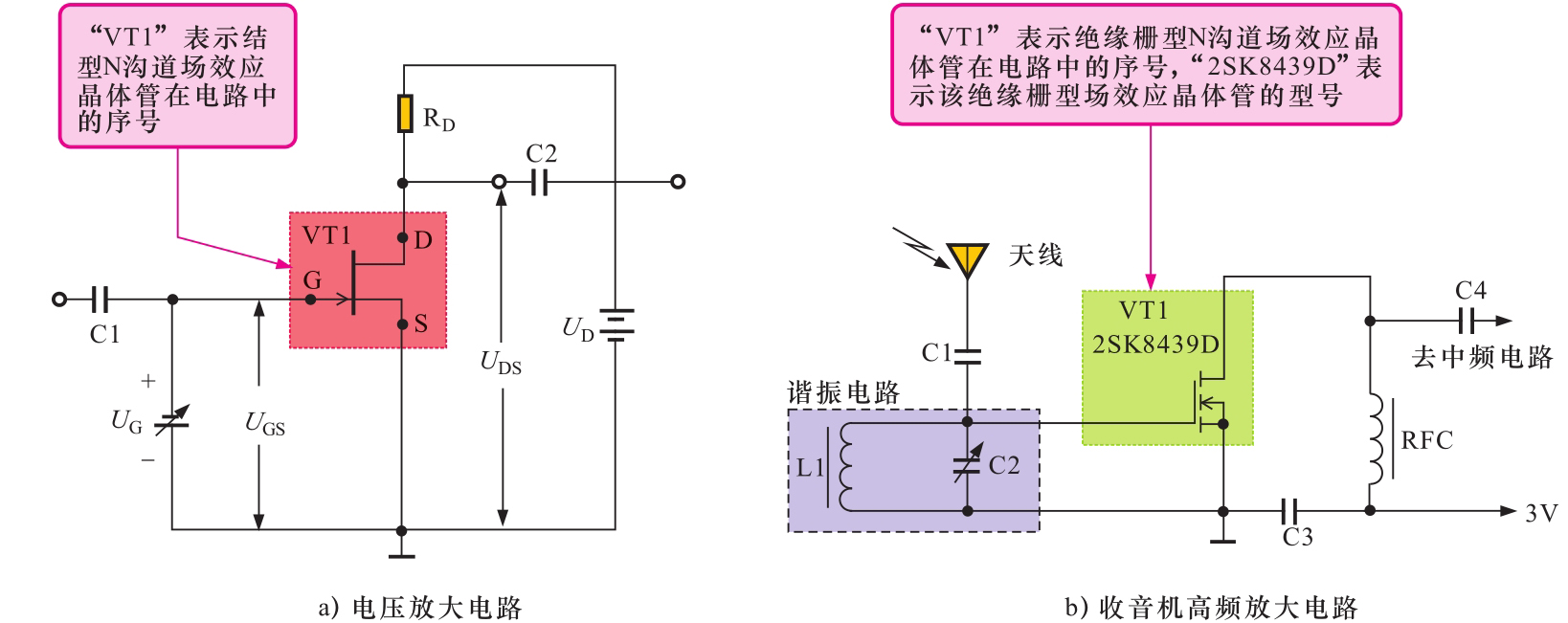

图2-13为识读场效应晶体管的标识信息。

2.2.7 晶闸管实物对照

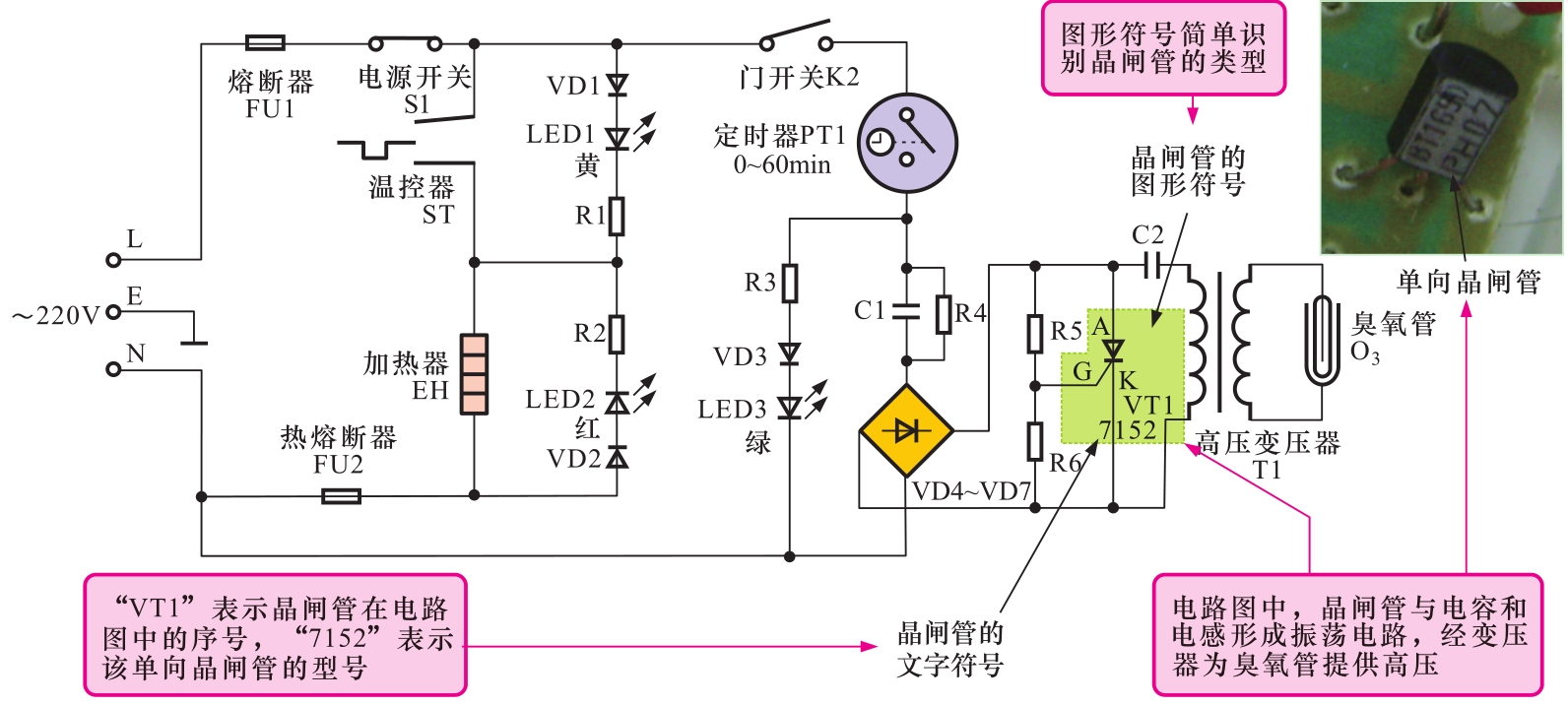

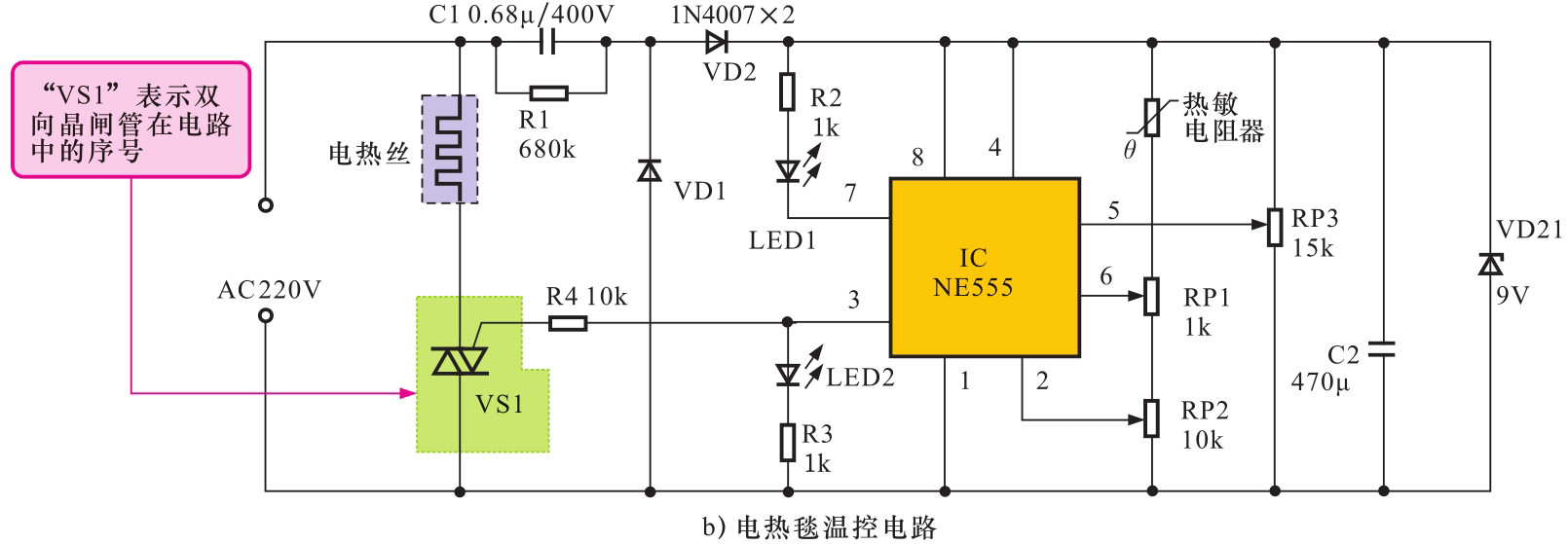

图2-14为晶闸管实物对照。从图中可以看到，电路中的晶闸管名称标识与对应实物电路板上的标识一致。

电路图形符号可以体现出晶闸管的类型，文字标识通常提供晶闸管的名称、序号及型号等信息。

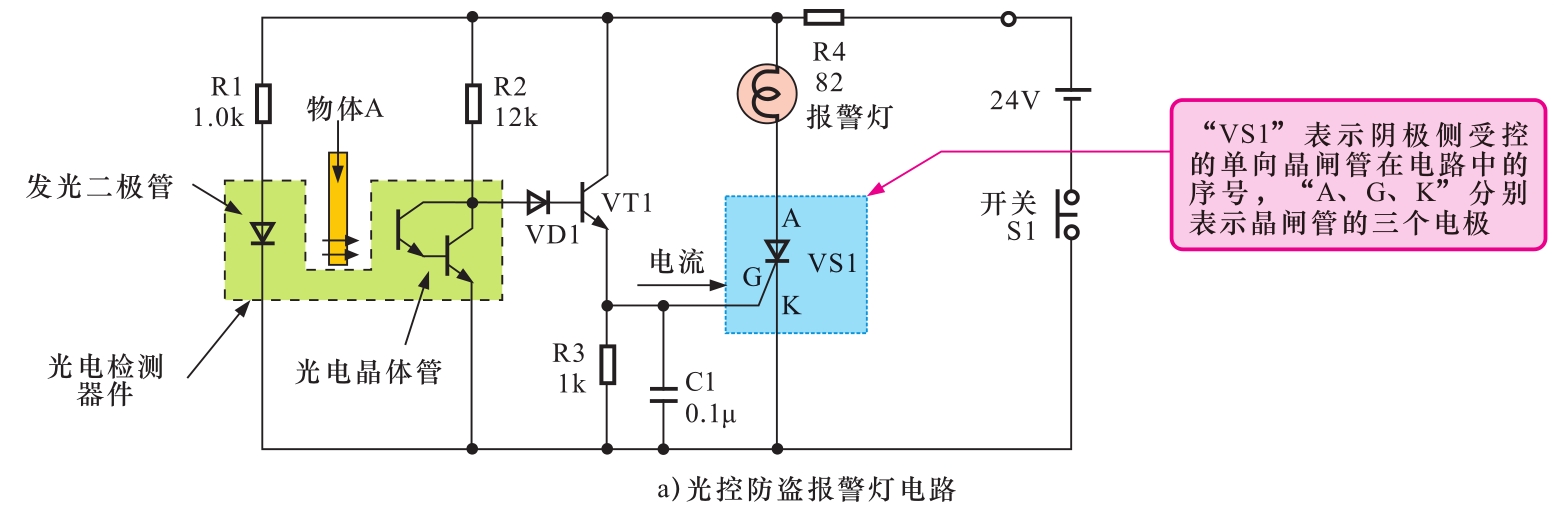

图2-15为识读晶闸管的标识信息。

2.2.8 集成电路实物对照

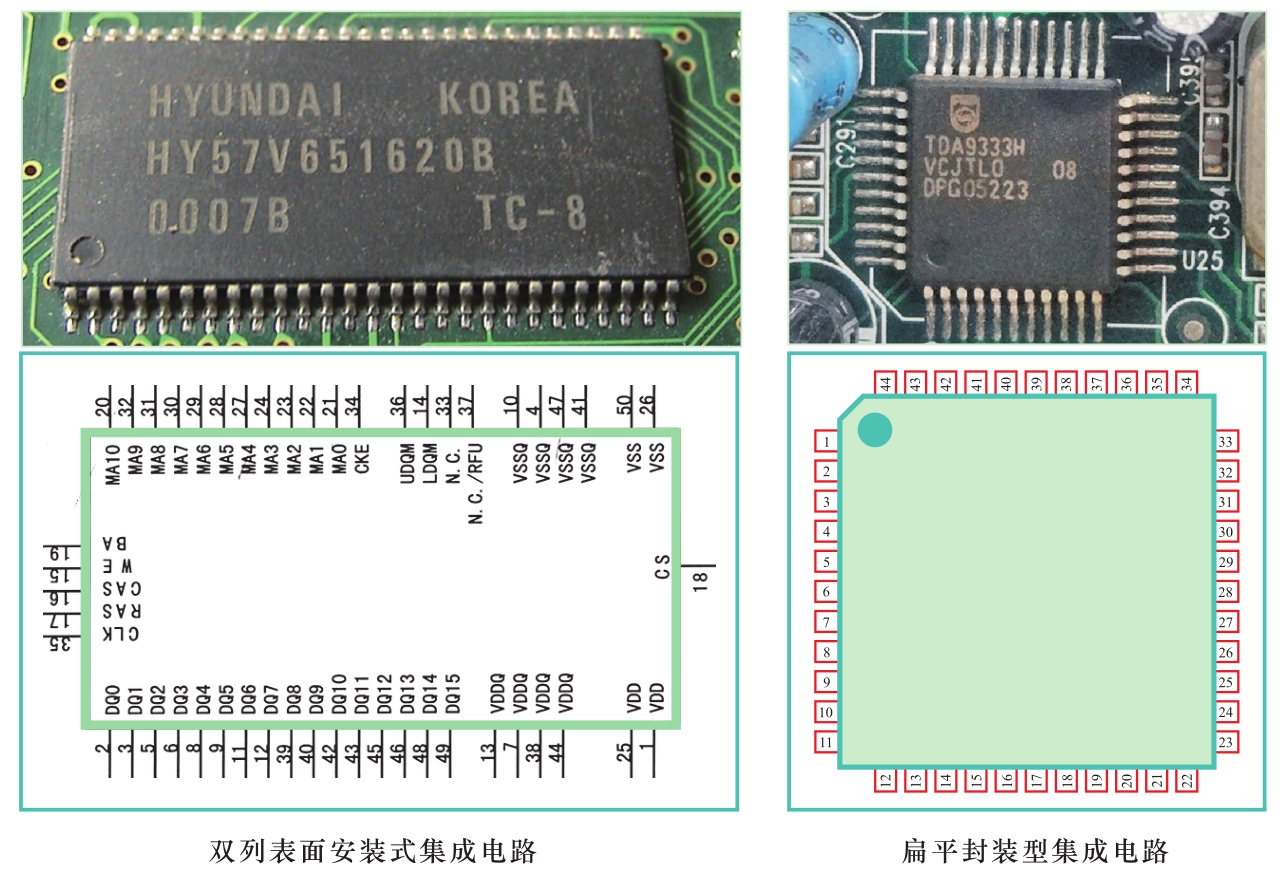

图2-16为集成电路实物对照。

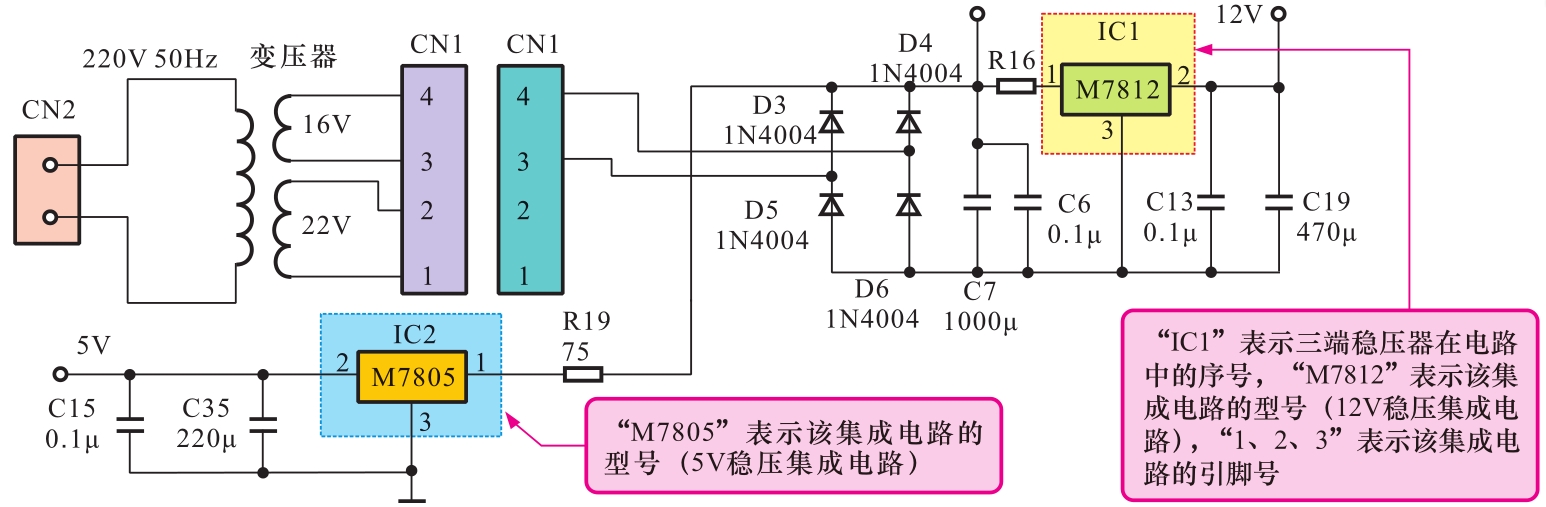

集成电路在电路中的标识通常分为两部分：一部分是图形符号，表示集成电路；另一部分是字母+数字的文字标识，表示序号、型号及引脚的个数和功能，如图2-17所示。
