第二节
宝马车系

一、2007款宝马750Li车发动机无法起动

故障现象 一辆2007款宝马750Li车,搭载N62发动机,行驶里程:12万km,发动机无法起动。

故障诊断 接车后试车,起动发动机,起动机可以正常运转,但是发动机无法起动。连接故障检测仪,发现PT-CAN总线上的发动机控制模块(DME)、动态稳定系统控制模块(DSC)、变速器控制模块(EGS)、驻车制动器控制模块(EMF)、电子减振控制模块(EDC)及中央网关(ZGM)等均无法通信。

测量PT-CAN总线的终端电阻,为60Ω,正常;测量DME上PT-CAN总线的输出波形,无波形输出,且电压均为0V;测量PT-CAN总线上其他控制模块的波形和电压,均无波形和电压输出。PT-CAN总线上的控制模块一般不会同时损坏,推断PT-CAN总线上所有的控制模块均没有参与工作。查看图2-27所示相关电路,发现PT-CAN总线上的所有控制模块共用1根唤醒线,且唤醒线由车辆访问控制模块(CAS)控制。

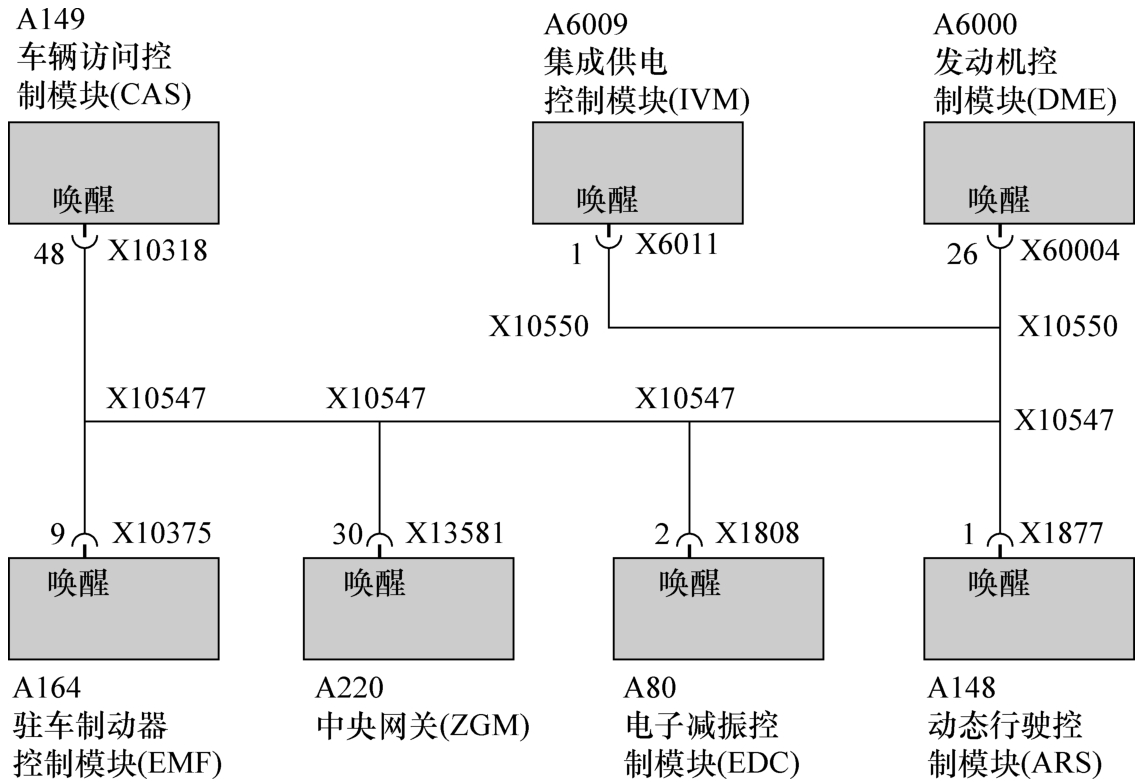

图2-27 PT-CAN总线上的模块

在线测量CAS导线插接器X10318端子48上的电压,为0V,异常;挑出端子48,测量CAS输出端的电压,为10.59V,说明CAS正常,推断唤醒线对搭铁短路。从接点X10547处依次断开通往各控制模块的唤醒线,同时测量各唤醒线与搭铁间的电阻,发现通往EMF的唤醒线与搭铁间的电阻为5.6Ω,其他控制模块的唤醒线与搭铁间的电阻为∞;脱开EMF导线插接器X10375,再次测量通往EMF的唤醒线与搭铁间的电阻,为∞,由此推断EMF内部对搭铁短路。

故障排除 更换EMF后试车,发动机能够正常起动,故障排除。

技巧点拨 宝马车上的PT-CAN为动力总线,由3根线组成,除了2根CAN线外,另外1根WDS是总线的唤醒导线,它从能源模块出发,首先连接到便捷进入及起动控制模块的1根导线,受点火开关KL.15控制。其正常工作电压肯定是12V。电源电压只起到唤醒PT-CAN的作用。PT-CAN被唤醒后,唤醒线就不起作用了。

二、2013款宝马525Li车发动机无法起动

故障现象 一辆2013款宝马525Li车,搭载N20发动机,行驶里程:5.1万km。驾驶人反映,发动机无法起动。

故障诊断 接车后试车,起动发动机,起动机运转正,且有着机迹象,但立即就熄火了。另外,还发现中央信息显示器(CID)黑屏。用故障检测仪(ISTA)检测,发现存储多个当前故障码:930745——总线端KL.30B_1输出端:对搭铁短路,930710——制动信号灯开关短路、断路或未连接等,且组合仪表、中央娱乐系统主机、触控盒(TBX)、控制器(CON)及后行李舱盖自动操作装置等均无法通信。执行故障码检测计划,查看相关电路(图2-28)得知,无法通信的模块供电均由总线端KL.30B继电器控制,分析可能的故障原因为便捷进入及起动系统控制单元(CAS)、总线端KL.30B继电器、后部熔丝盒及其线路故障。

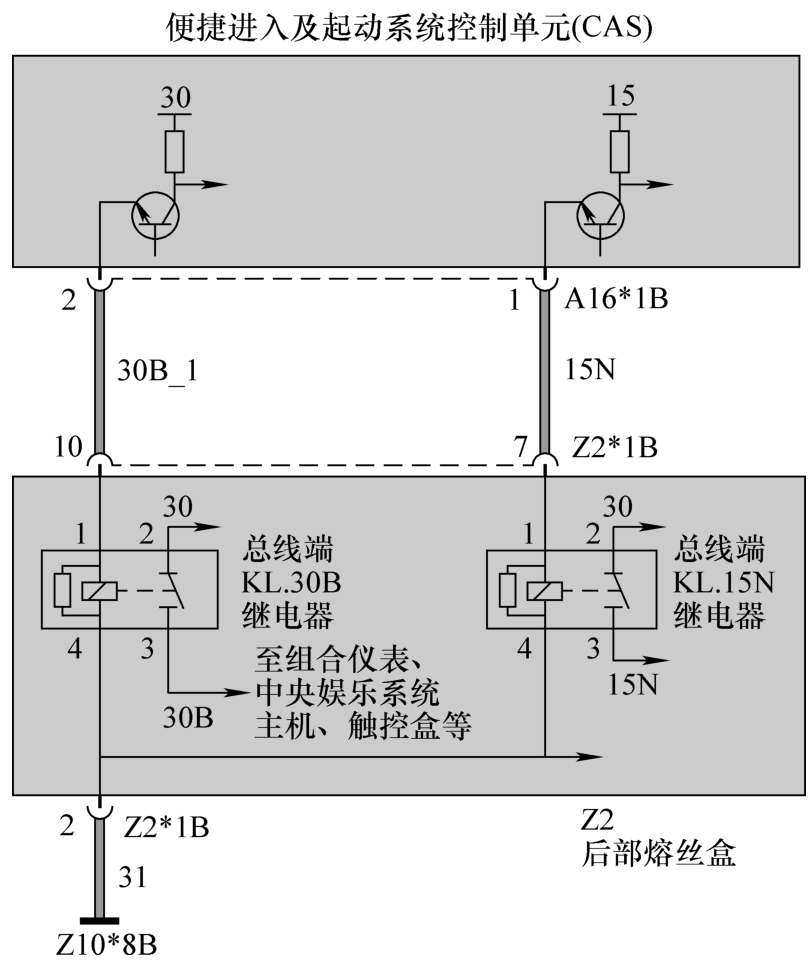

图2-28 总线端KL. 30B继电器控制电路

检查后部熔丝盒上的燃油泵控制单元(EKPS)熔丝,没有电压;由于EKPS熔丝的电压由总线端KL.30B继电器控制,决定检查总线端KL. 30B继电器。拔下总线端KL. 30B继电器(图2-29),接通点火开关,测量其插座端子2的供电情况,为蓄电池电压,正常;测量端子1的供电,没有电压,异常。装复总线端KL. 30B继电器,连接CAS导线插接器A16 * 1B适配器,测量适配器端子2的供电情况,无电压;断开蓄电池负极,测量端子2与搭铁之间的电阻,为3.8Ω(正常车为415kΩ),异常,由此推断该供电线路对搭铁短路。

脱开CAS导线插接器A16 * 1B,测得导线插接器A16 * 1B适配器端子2仍与搭铁短路;脱开后部熔丝盒导线插接器Z2 * 1B(图2-30),测得导线插接器A16 * 1B适配器端子2与搭铁之间的电阻为∞,推断后部熔丝盒内部线路对搭铁短路。查看该车维修记录,发现该车不久前才更换过后部熔丝盒。难道后部熔丝盒又损坏了?为了弄清楚其内部哪里发生了短路,决定拆解后部熔丝盒进行检查。

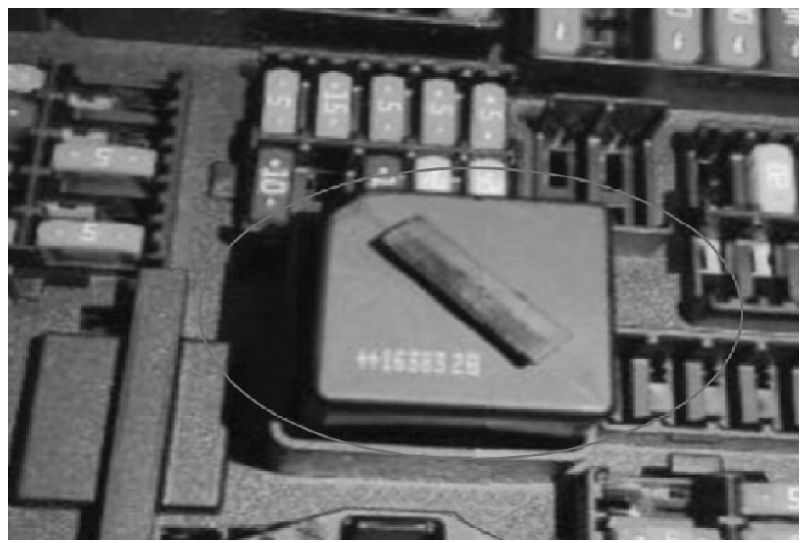

图2-29 总线端KL.30B继电器位置

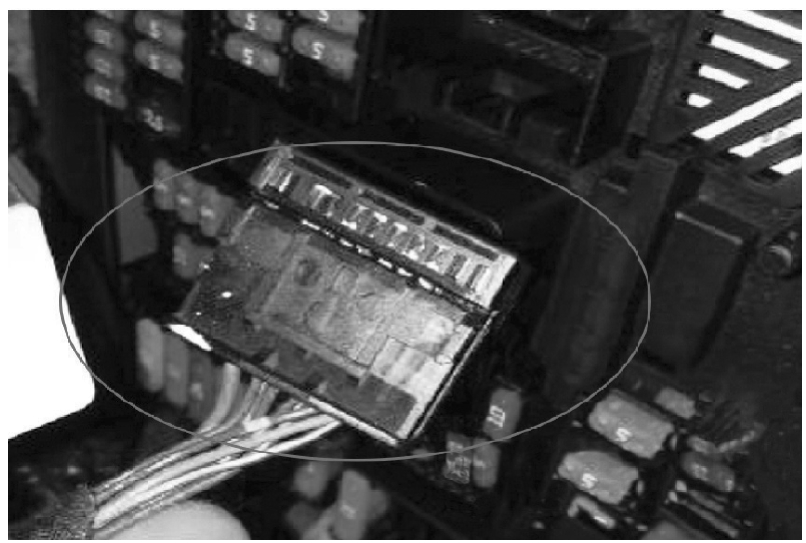

图2-30 脱开后部熔丝盒导线插接器Z2 * 1B

拆解后部熔丝盒后发现,导线插接器Z2 * 1B端子10、端子11和端子12对应的后部熔丝盒上的端子是互相导通的(图2-31),其中端子11是空端子。脱开导线插接器Z2 * 1B,测量其端子12与搭铁间的导通情况,导通,说明该线路对搭铁短路;挑出导线插接器Z2 * 1B端子12后装复导线插接器Z2 * 1B,发现导线插接器A16 * 1B适配器端子2不再与搭铁短路了,这说明后部熔丝盒正常,故障由导线插接器Z2 * 1B端子12上连接的线路对搭铁短路引起。

在ISTA上查找后部熔丝盒导线插接器Z2 * 1B的接线情况,没有找到端子12通往何处。顺着线路检查,发现端子12通往DC/DC控制单元。在ISTA上查找DC/DC控制单元电路(图2-32),发现后部熔丝盒导线插接器Z2 * 1B端子12通往DC/DC控制单元导线插接器N6 * 1B端子4,仔细检查30B_1导线,发现30B_1导线绝缘层破损(图2-33),且对搭铁短路。

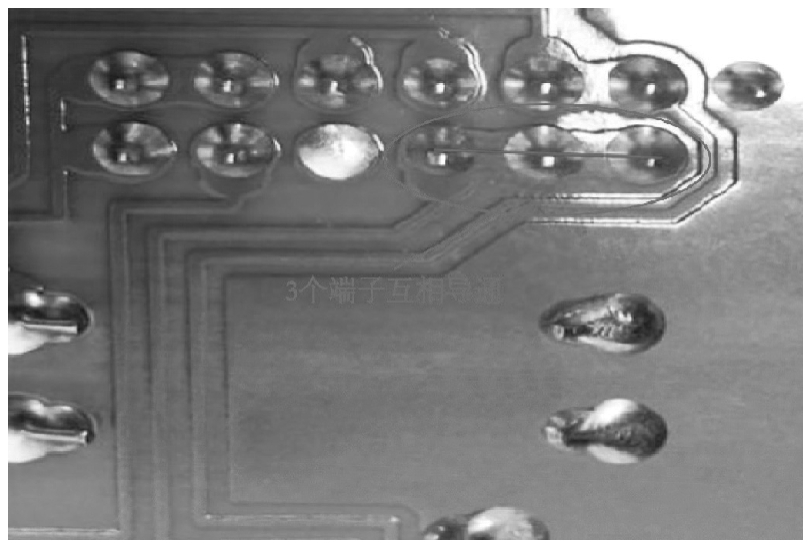

图2-31 后部熔丝盒上的端子10、端子11和端子12互相导通

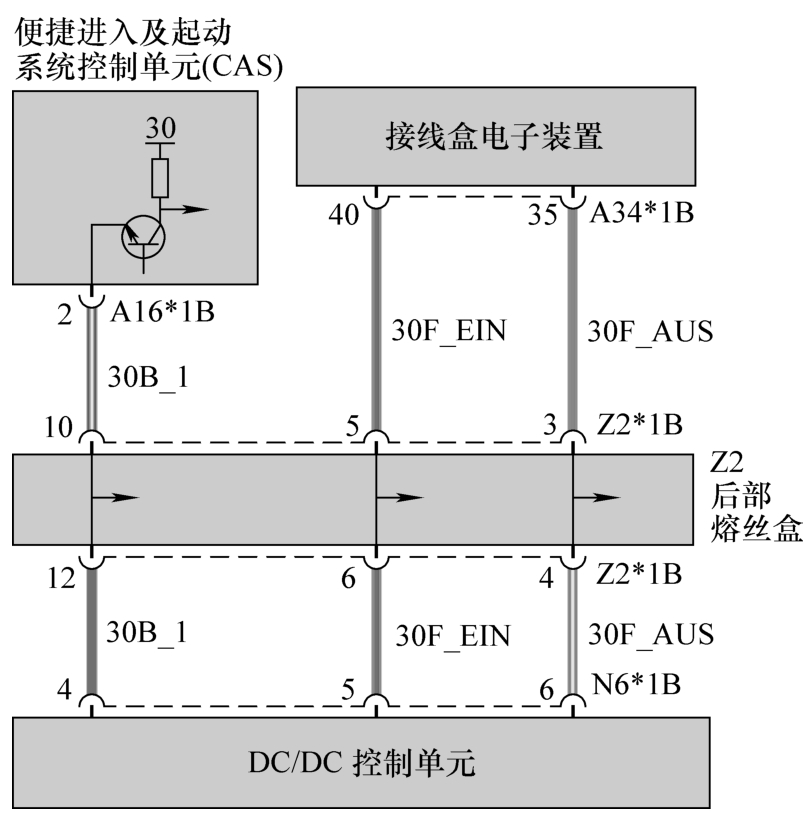

图2-32 DC/DC控制单元电路

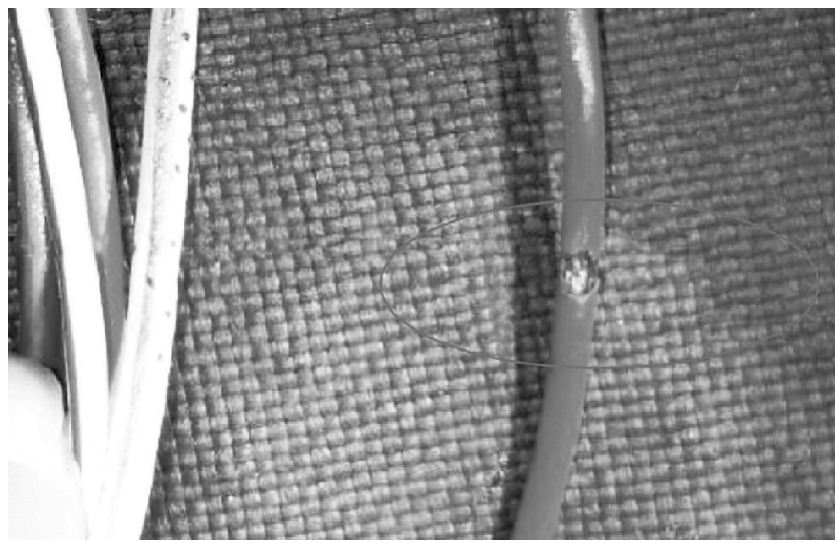

图2-33 30B_1导线绝缘层破损

故障排除 修复破损的30B_1导线,并重新固定后试车,发动机正常起动,故障排除。

技巧点拨 导线绝缘层破损是维修中比较常见的故障,但是这类故障在排除起来的难度非常高,需要综合各种因素进行详细的分析,最后才能大致确定故障部位。

三、2013款宝马X6车发动机故障灯异常点亮

故障现象 一辆2013款宝马X6车,车型代号:E71,搭载N55发动机和GA8HP45Z自动变速器,行驶里程:6万km。驾驶人反映,车辆行驶过程中,发动机故障灯异常点亮,同时中央信息显示屏(CID)显示“传动系统,行驶稳定性有变化”。

故障诊断 接车后首先试车验证故障现象。接通点火开关,起动发动机,发动机顺利起动,怠速时发动机抖动,组合仪表上的发动机故障灯长亮。连接故障检测仪读取故障码,读得故障码“002FDB——曲轴位置传感器,信号:不可信”和故障码“00CF80——发动机控制信号:标准转矩请求”。根据故障码的提示,分析认为造成故障的可能原因有:曲轴位置传感器故障;曲轴位置传感器至发动机控制单元(DME)之间的线路故障;DME故障;其他方面的故障。

查阅相关电路(图2-34)可知,曲轴位置传感器有3根线,其导线插接器端子1所对应的线路为电源线,由DME为传感器提供5V电压;端子2所在的线路为搭铁线,通过DME内部搭铁;端子3所在的线路为信号线。起动发动机,用万用表测量DME导线插接器X60002端子37的电压,为5V;用示波器测量曲轴位置传感器信号线的波形(在DME导线插接器X60002端子6处测量),测得的波形如图2-35所示。将测得的波形与正常车的信号波形(图2-36)进行对比,发现故障车的曲轴位置传感器信号波形比正常车的信号波形缺失3个齿的波形。拆检曲轴位置传感器,传感器表面无异物。拆检信号齿轮,发现信号齿轮吸附了一小块铁屑(图2-37),可能是这个小铁屑,使得DME接收到错误的曲轴位置传感器信号,从而导致发动机故障灯异常点亮。

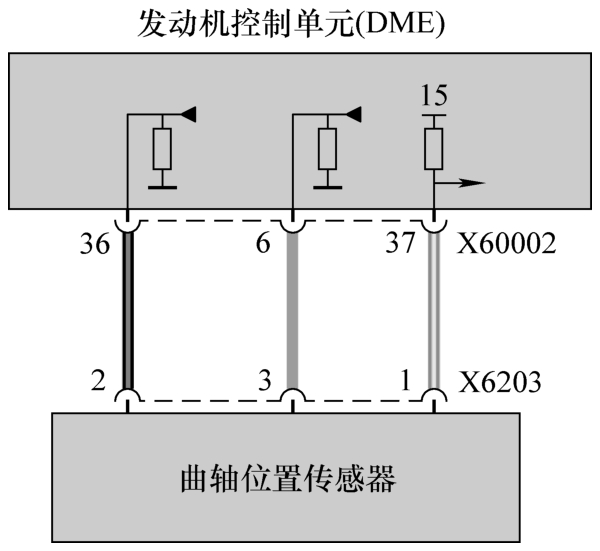

图2-34 曲轴位置传感器电路

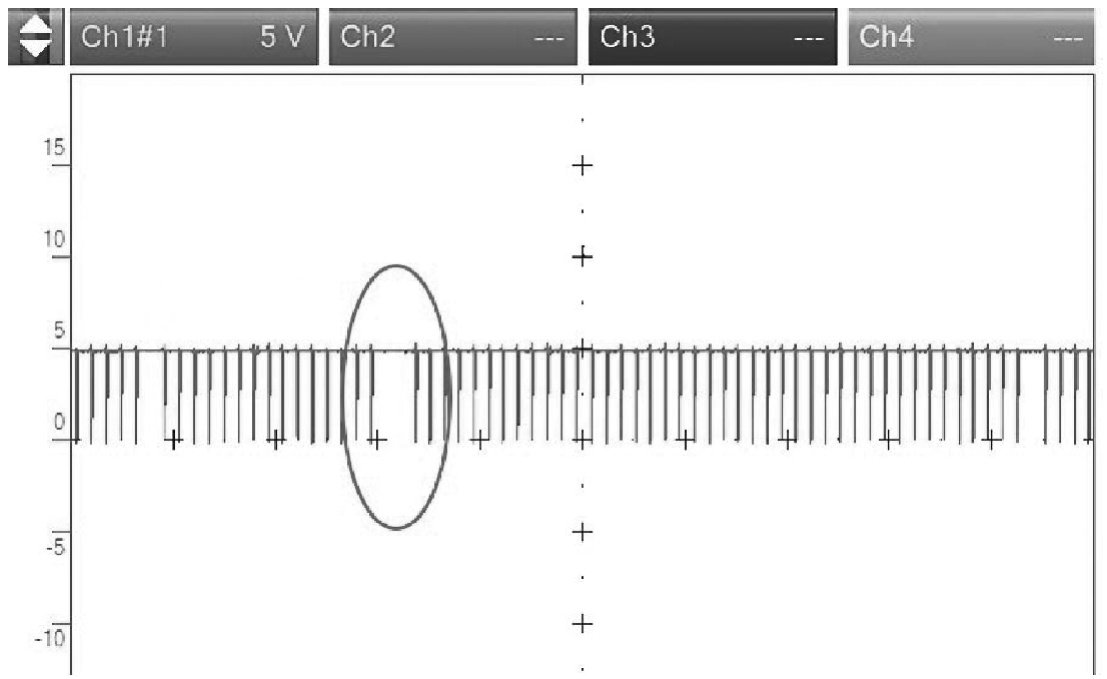

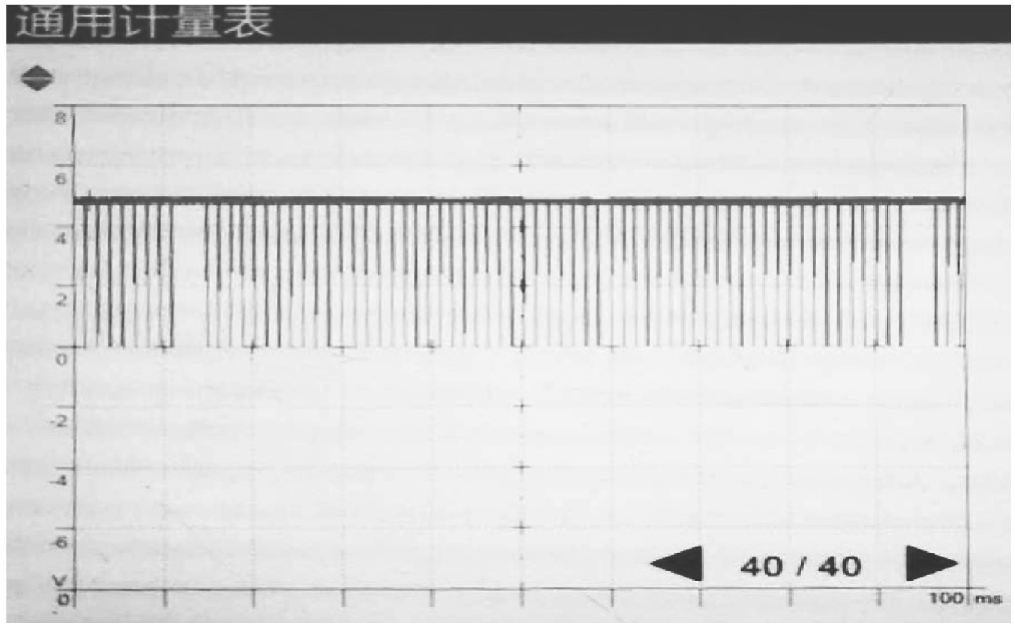

图2-35 故障车的曲轴位置传感器信号波形

图2-36 正常车的曲轴位置传感器信号波形

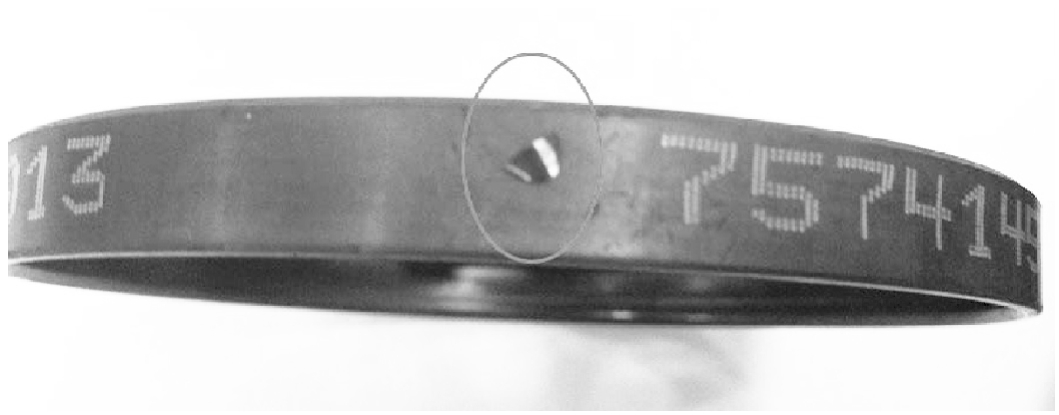

图2-37 信号齿轮上吸附了一小块铁屑

故障排除 清除信号齿轮上的小铁屑,重新装复后试车,发动机故障灯不再点亮,故障排除。

技巧点拨 通过此案例,要求维修人员在故障诊断时思路要清晰,并具备专业的理论知识,才能快速准确地找到故障部位。同时需要提醒广大维修人员注意的是,在安装信号齿轮时,切记不能挤压、撞击,并远离金属碎屑,一些不规范的操作很可能会导致曲轴位置传感器输出信号故障。 dSplgieFBbtE8teVBP/A0gWhv/ihI9Z4DTAIXVZtO+MwwK48TAwRVgzdJefyVA1Z
