寄存器是一种用来暂时存放数据、指令等的器件，它由触发器组成。一个触发器可以储存一位二进制代码。存放几位二进制代码用几个触发器即可。图1-34所示由D触发器组成的四位寄存器。
CP为时钟控制端，当CP上升沿到来时，四个数据输入端D
4
D
3
D
2
D
1
被寄存到四个触发器中使输出状态Q
4
Q
3
Q
2
Q
1
=D
4
D
3
D
2
D
1
。
为清除端，当
为低电平时，Q
4
Q
3
Q
2
Q
1
清零。
在微型计算机中，常用的是经过改造的移位寄存器，它除了具有存储数码的功能外，还具有移位功能。所谓移位功能，就是寄存器中所存的数据可在移位脉冲作用下逐次左移或右移。
图1-34所示为用D触发器组成的单向移位寄存器及时序图。其中每个触发器的输出端Q端依次接到下一个触发器的D端，只有第一个触发器的D端接收数据。

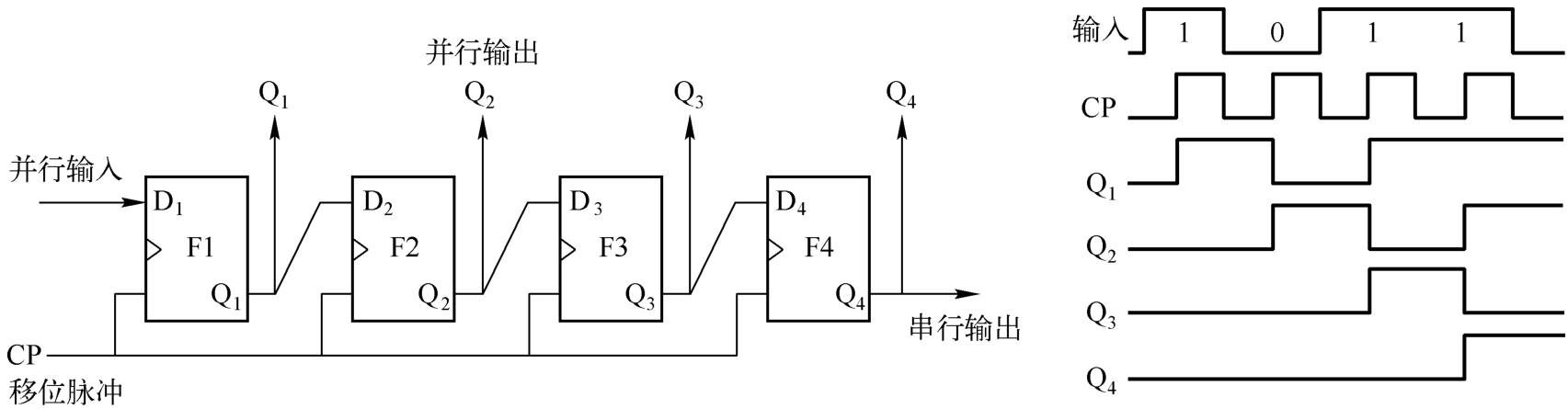

图1-34 单向移位寄存器（串行输入，串、并行输出）
当时钟脉冲上升沿到来时，输入的数码移入F1，同时每个触发器把自身的状态移给下一个触发器。假设输入的数码为1011，那么经过四个移位脉冲后，1011这四位数码恰好全部移入寄存器中。这时，也可以从四个触发器Q端得到并行的数码输出。如果需要得到串行输出信号，则只要再输入四个时钟脉冲，四位数码便可以从Q 4 端依次串行输出。由此可见，以上移位寄存器可实现串入并出或串入串出。
在CP移位脉冲的作用下，移位寄存器中数码的移动情况见表1-28。

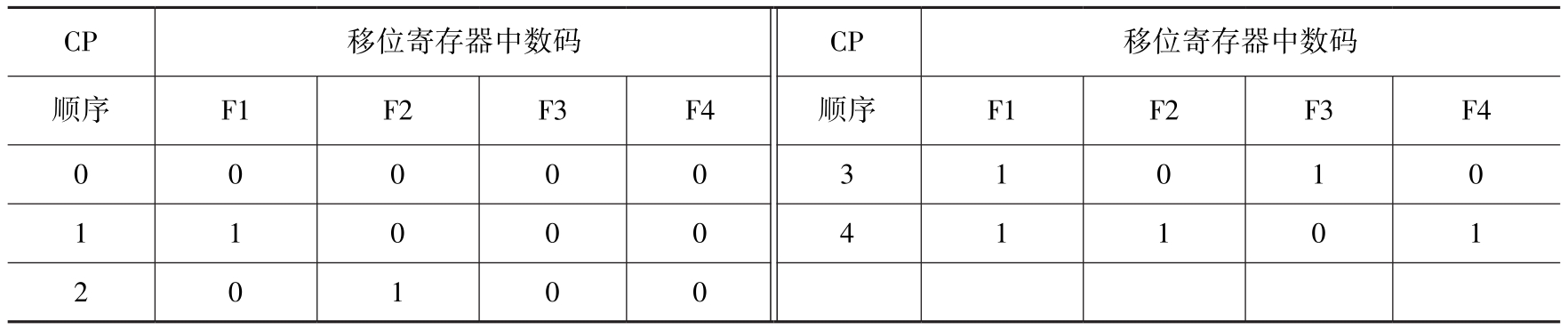

表1-28 移位寄存器中数码的移动情况
74LS164就是一种串入并出的8位TTL集成移位寄存器，它的逻辑功能及引脚如图1-35所示。串行输入具有允许和禁止的功能。当A作数据输入端时，B则作为禁止或允许输入端。在时钟脉冲为高或低电平时，串入并出数据不改变，只有在时钟上升沿时才起作用。74LS164的功能表见表1-29。

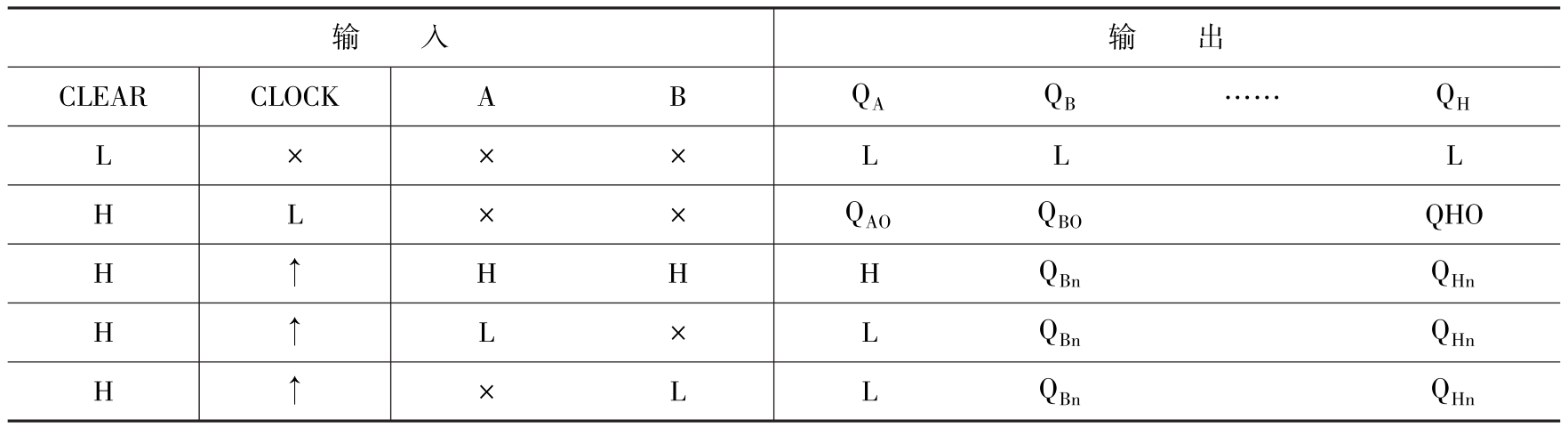

表1-29 74LS164功能表

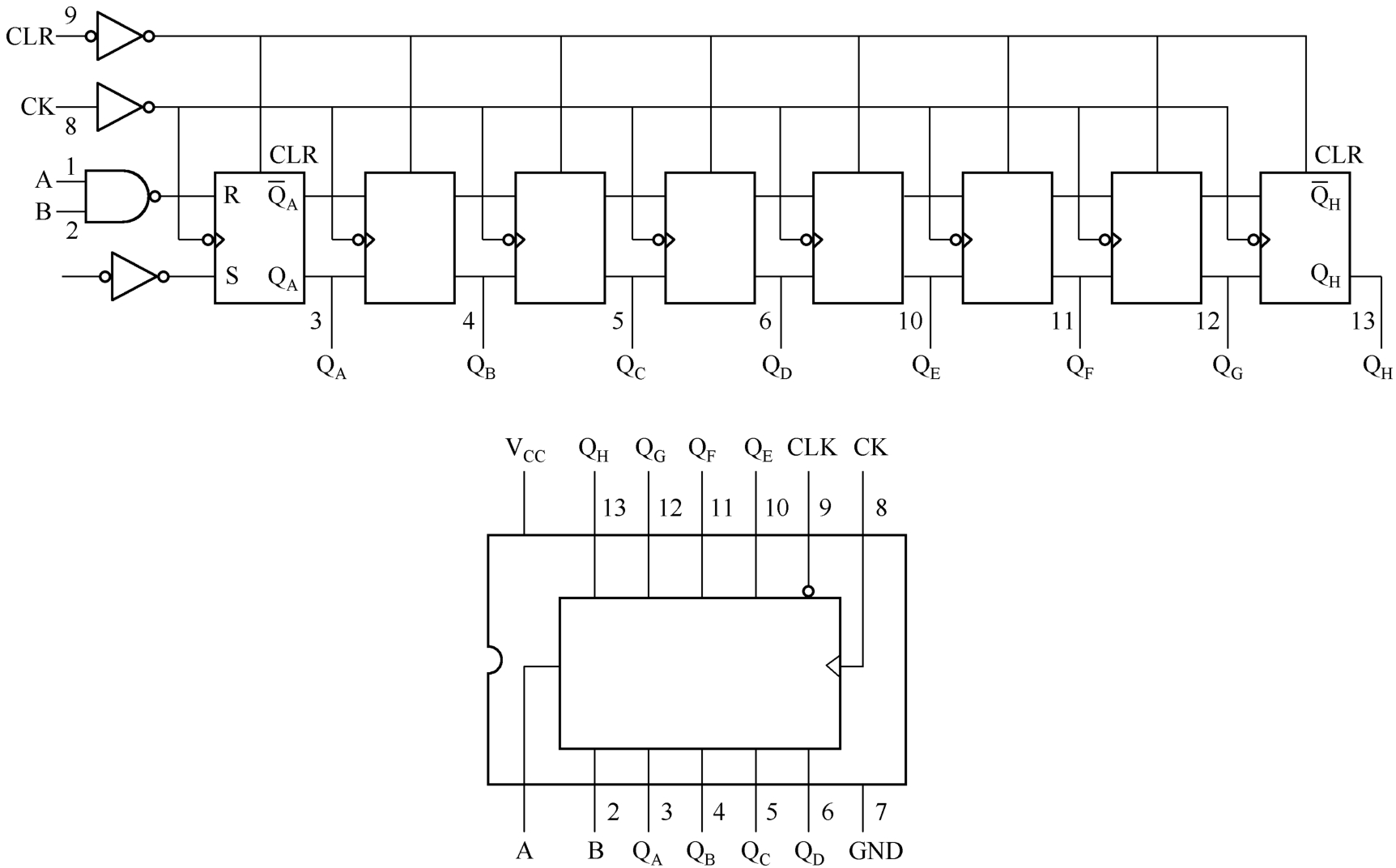

图1-35 74LS164结构及引脚
移位寄存器的输入同样也可以采用并行输入方式。图1-36所示就是一个串、并行输入，串行输出的移位寄存器。在并行输入时，采用了两拍接收方式，第一步先用清零脉冲通过触发器的R d 端，把所有触发器置0，第二步再利用接收脉冲通过S d 端输入数据。

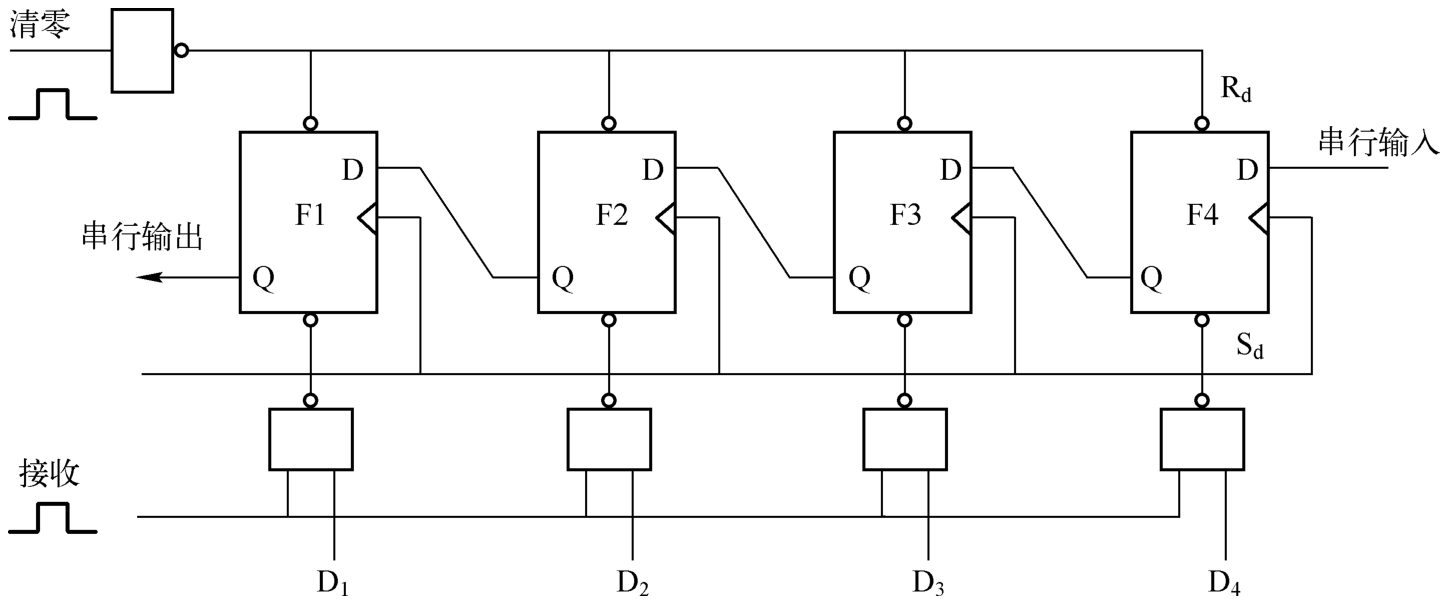

图1-36 单向移位寄存器（串、并行输入，串行输出）
另外，74LS166/165为8位并行输入、串行输出的移位寄存器，引脚及功能可查相关手册。
