1.3.2 51单片机的引脚介绍

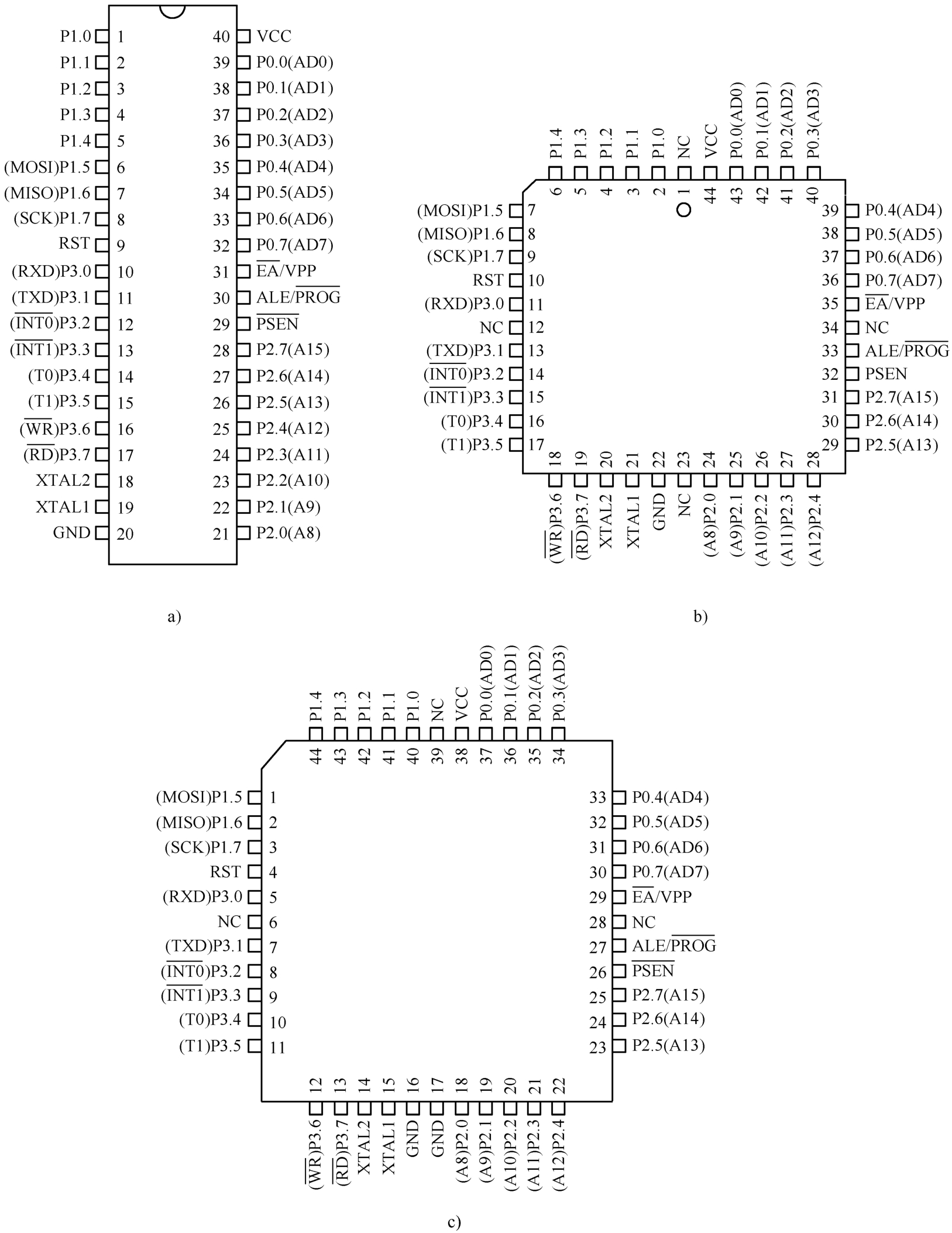

51单片机实际有效的引脚为40个，主要有三种封装形式，其引脚图可参见图1-3：图1-3a为PDIP封装形式，这是普通40脚塑封双列直插形式；图1-3b为PLCC封装形式，这种形式是具有44个“J”形脚（其中有4个空脚）的方形芯片，使用时需要插入与其相配的方形插座中；图1-3c为TQFP封装形式，这种形式也具有44个“J”形脚（其中有3个空脚，2个接地端），但其体积更小、更薄，注意，它是一种不同封装形式的引脚，排列不一致，使用时一定要注意。

为了尽可能缩小体积，减少引脚数，51单片机/S52单片机的不少引脚还具有第二功能（也称为“复用功能”）。

1．电源及时钟引脚

VCC：电源端。

GND：接地端。

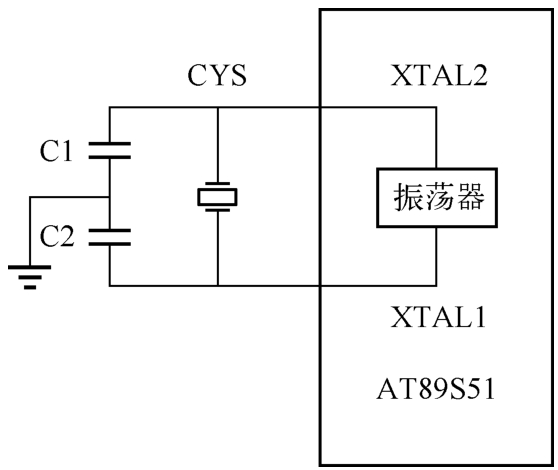

XTAL1：接外部晶振的一端。在单片机内部，它是构成片内振荡器的反相放大器的输入端。当采用外部时钟时，外部时钟振荡信号直接送入此引脚作为驱动端，即把此信号直接接到内部时钟发生器的输入端，如图1-4所示。

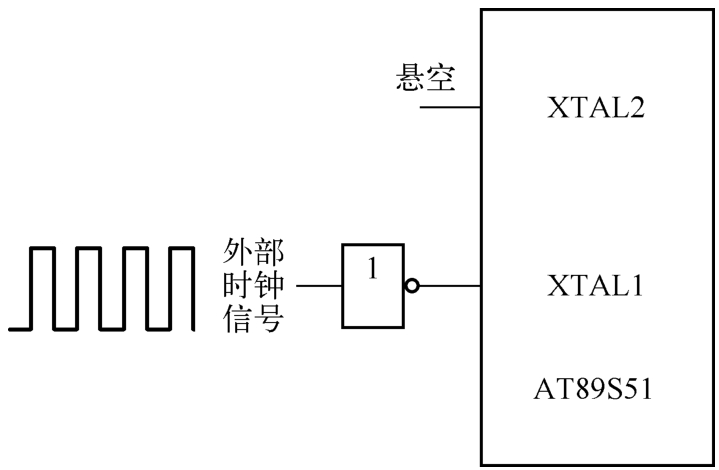

XTAL2：接外部晶振的另一个端。在单片机内部，它是构成片内振荡器的反相放大器的输出端。当采用外部时钟信号时，此引脚应悬空，如图1-5所示。

2．控制引脚

RST：复位输入端。在振荡器运行时，在此引脚上出现两个机器周期以上的高电平将使单片机复位。看门狗定时器（Watchdog）溢出后，该引脚会保持98个振荡周期的高电平，也会使单片机复位。在AUXR寄存器中的DISRTO位可以用于屏蔽这种功能。DISRTO位的默认状态，是复位高电平输出有效。

：地址锁存允许/编程脉冲信号。在访问外部存储器时，这个输出信号用于锁存低字节地址。在对Flash内存编程时，这条引脚用于输入编程脉冲PROG。一般情况下，ALE是振荡器频率的6分频信号，可用于外部定时或时钟。但是，在对外部数据存储器每次存取中，会跳过一个ALE脉冲。在需要时，可以把AUXR寄存器的0位置为“1”，从而屏蔽ALE的工作；而只有在MOVX或MOVC指令执行时ALE才被启动。在单片机处于外部执行方式时，对ALE屏蔽位置“1”并不起作用。

：外部程序存储器的选通信号。它用于读外部程序存储器的选通信号，低电平有效。当AT89系列单片机在执行来自外部程序存储器的指令时，每一个机器周期 被启动2次。在对外部数据存储器的每次存取中， 不出现。

：外部程序存储器访问允许端/编程电源输入端。 接地时，单片机从地址为0000H～FFFFH的外部程序内存中读取代码。 接到VCC，单片机先从内部程序内存中读取代码，然后自动转向外部。在对Flash内存编程时，这条引脚用于接收12V编程电压VPP。

3．I/O口引脚

P0.X～P3.X是51单片机与外界联系的4个8位双向并行I/O端口，引脚分配如下：

P0.0～P0.7：P0口的8位漏极开路的双向I/O口。P0在当作I/O用时可以推动8个LS的TTL负载。如果当 引脚为低电平时（即取用外部程序代码或数据存储器），P0口就以多工方式提供地址总线（A0～A7）及数据总线（D0～D7）。设计者必须外加一锁存器将端口0送出的地址栓锁使其成为A0～A7地址，再配合P2口所送出的A8～A15地址合成一套完整的16位地址总线，而定址到64 KB的外部存储器空间。

P2.0~P2.7：P2口的8位内部接有上拉电阻的准双向I/O口。每一个引脚可以驱动4个LS的TTL负载，将P2口的输出设为高电平时，此端口便能当成输入端口来使用。P2除了当作一般I/O端口使用外，若是在51单片机扩充外接程序存储器或数据存储器时，也提供地址总线的高字节A8～A15，这个时候P2便不能当作I/O来使用了。

P1.0~P1.7：P1口的8位内部接有上拉电阻的准双向I/O口。其输出缓冲器可以驱动4个LS TTL负载，同样地，若将端口1的输出设为高电平，便是由此端口来输入数据。P1.5/MOSI、P1.6/MISO和P1.7/SCK可用于对片内Flash存储器串行编程和校验，它们分别是串行数据输入、输出和移位脉冲引脚。

P3.0~P3.7：P3口的8位内部接有上拉电阻的准双向I/O口。其输出缓冲器可以驱动4个TTL负载，同时还具有其他的额外特殊功能，包括串行通信、外部中断控制、计时计数控制及外部数据存储器内容的读取或写入控制等功能。 ZrcOx6jxZoH1QN/vhi2fj64AYuytjeQL0gyzOrlKxqeoTvoaiheNhgaZnzWS1+w7
