2.5 照明电线

电能是通过电线（导线）来传递的，电线品种繁多，根据不同用途，其导电能力大小不一，价格也有差别，如何经济合理地选择电线非常重要。

一般住宅或者其他室内装饰工程的电气设计使用的导线型号主要是：BV500的三种，截面面积分别为1.5mm ² 、2.5mm ² 和4mm ² 。截面面积1.5mm ² 导线主要用于照明线路，截面面积2.5mm ² 导线主要用于插座线，4mm ² 导线主要用于空调或者其他大功率线路。个别情况下，根据导线承载的电流大小也会用到BV500的截面面积为6mm ² 的导线。

电线说明

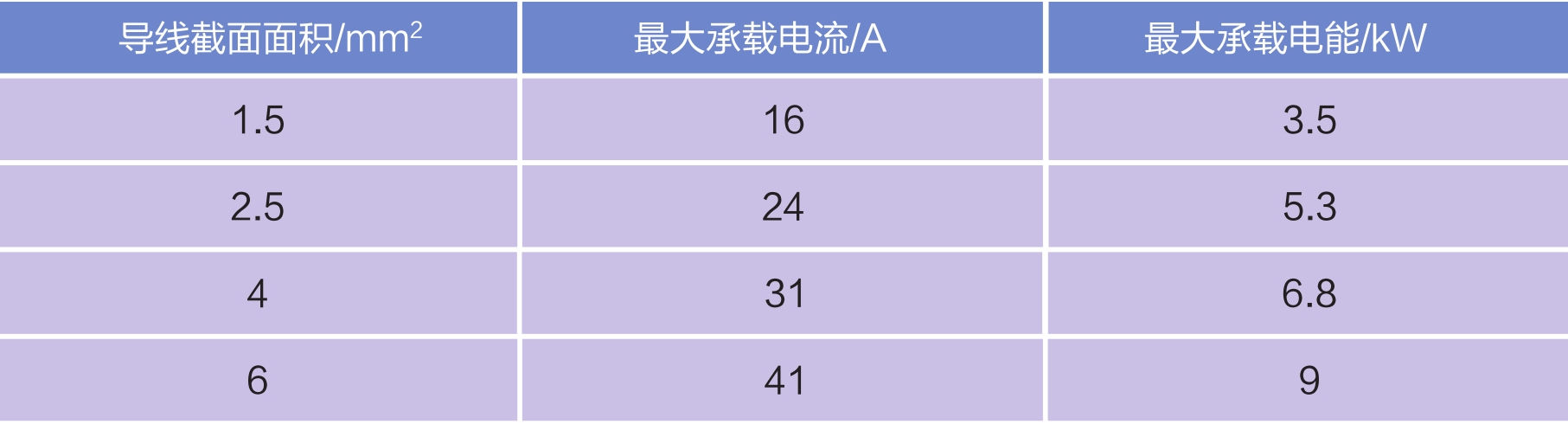

在导线标识上，BV500表示单芯铜导线，绝缘层耐压500V。Xmm ² 表示导线截面面积。室内电气设计一般还要考虑一定的安全系数。一般可按1mm ² 铜导线承载4A电流估算。因此，2.5mm ² 照明线可承受10A电流，即2.2kW电能消耗；4mm ² 插座可承受16A，即3.52kW电能消耗。下面给大家列出部分不同截面的单芯铜导线可承载的最大电流和电能，在后期的照明电气设计中大家可以作为参考资料。

对于室内空间特别是居住空间的用电荷载量的计算，通常以2.5mm ² 铜芯线来计算，即按照2.5mm ² 铜芯线在穿管、暗埋后，月平均最高温度33℃的条件下的最大允许电流来计算，一般该数据为21A。在工作电压为220V时能够带动的最大负荷为220V×21A=4.62kW。对于居住空间等室内空间而言，在电路设计上，根据荷载来确定导线的粗细。

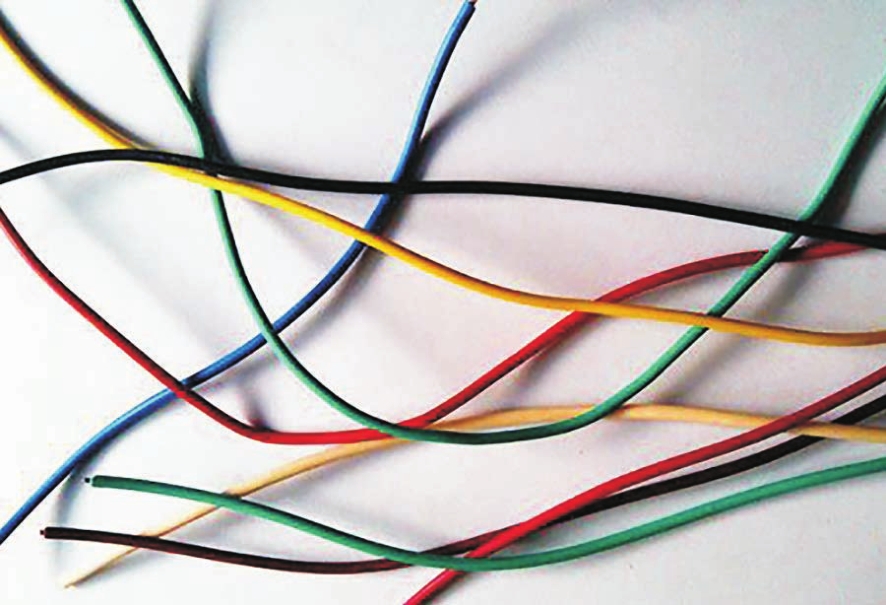

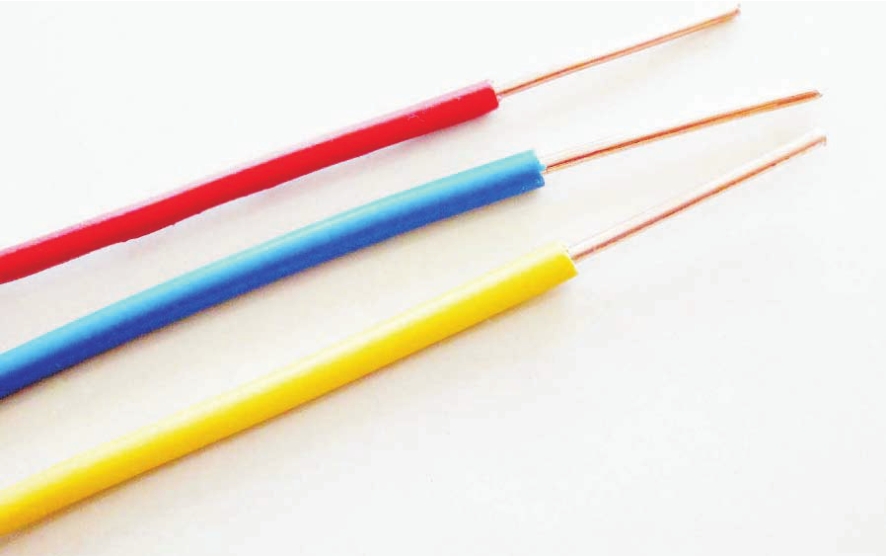

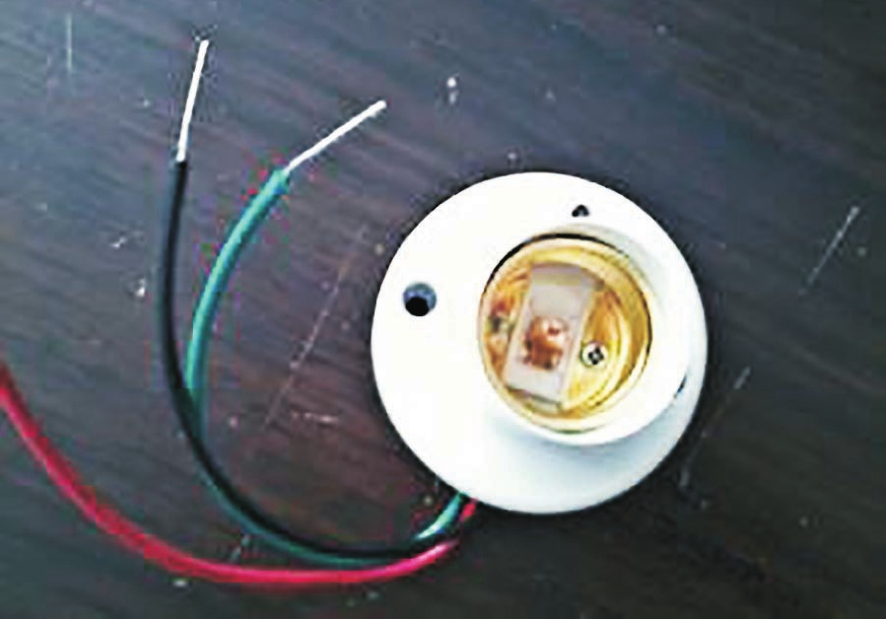

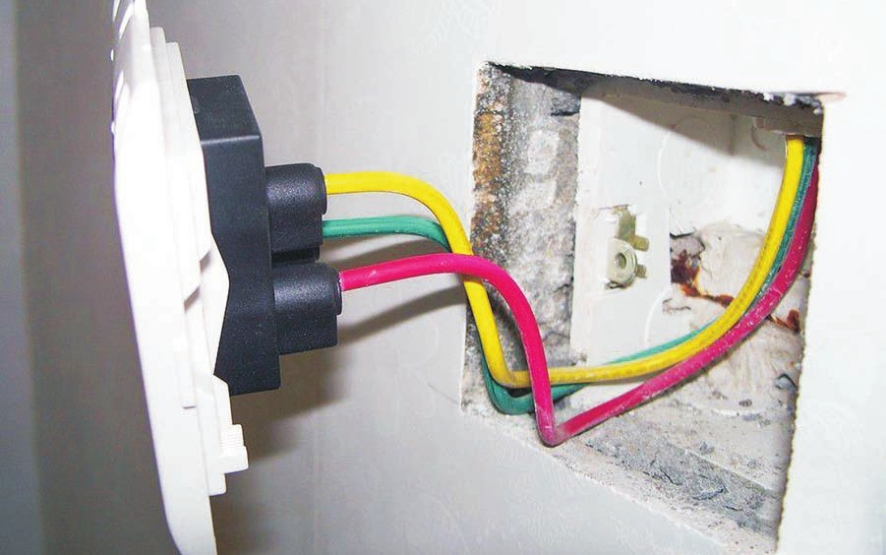

空调的负荷较大，如果几台合用一路，会增加导线负荷，容易跳闸，也有火灾隐患，所以要每个分开。照明一般负荷较小，故可合用。卫生间、厨房的照明单独出来一方面是为了减少单根导线负荷，另外也因为两块地方潮湿，发生故障概率相对略大，万一发生故障，可单独检修，而不会影响到其他照明或使用。此外，要注意照明电路里的两根电线，一根是火线，一般为红色、绿色或黄色；另一根是零线，一般为蓝色；此外还有地线，一般为黄绿色或黑色。

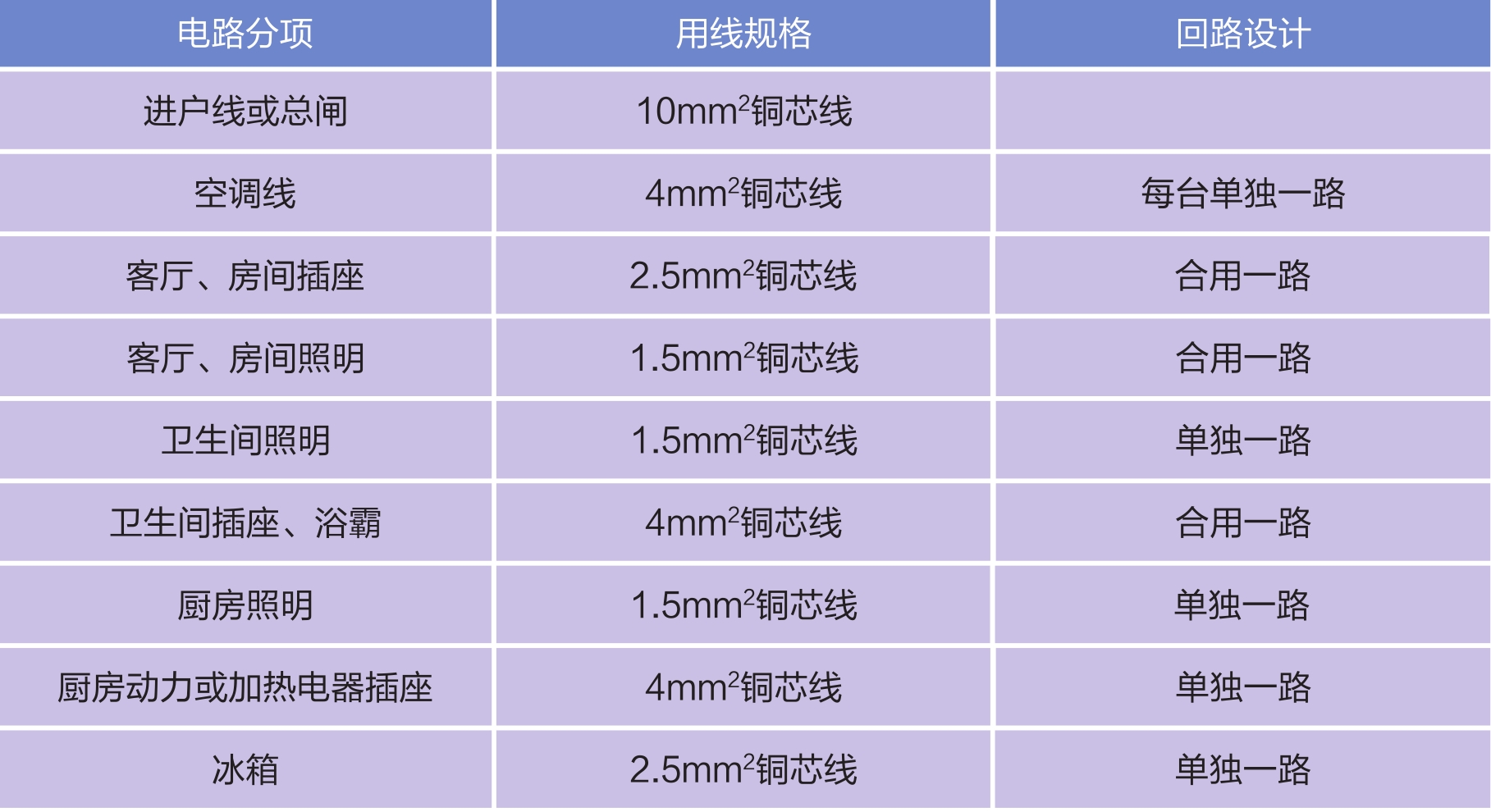

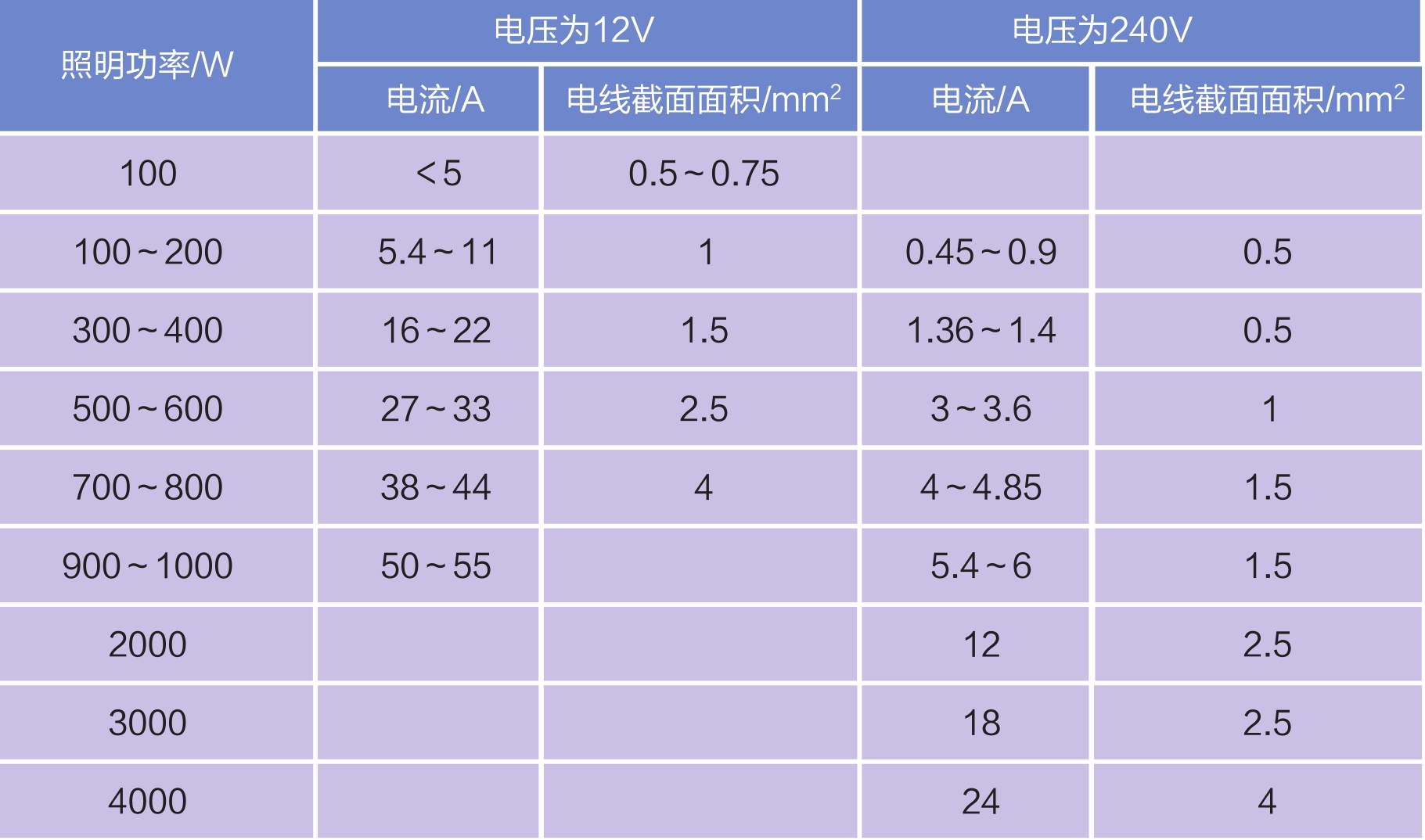

一般不同的功率以及不同的电压，所选用的电线粗细都会有不同，在进行照明设计时，这一点也是需要了解的。可以认为，电线的选择在一定程度也决定了照明灯具的样式以及对应的照明方式，下面列表说明。

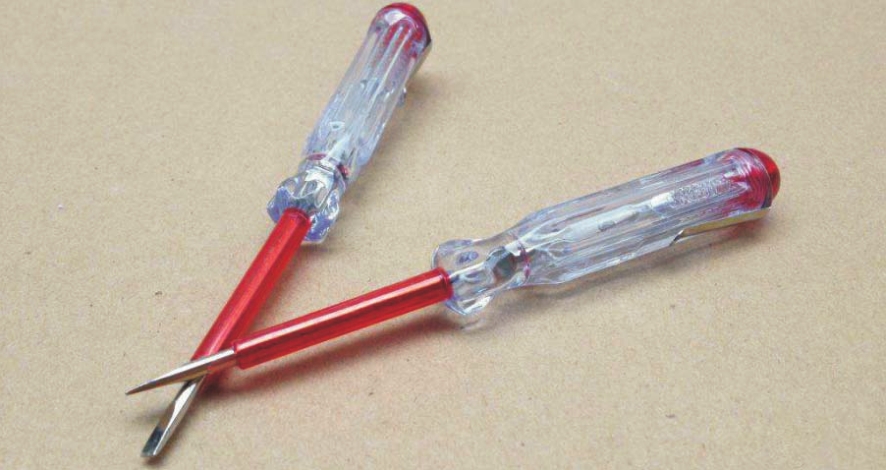

在进行照明设计时要了解火线和零线的区别，火线的对地电压等于220V；零线的对地电压等于零，这是因为它本身与大地相连接在一起的，所以当人的一部分碰上了火线，另一部分站在地上，人这两个部分之间的电压等于220V，就有触电的危险了，反之人用手去抓零线，人是站在地上，由于零线的对地电压等于零，所以人身体各部分之间的电压等于零，人就没有触电的危险，这一点在设计时也要考虑在内。在设计过程中一定要重视接地的重要性，接地是电气设备安全技术中最重要的工作，应该认真对待，正确接地可以提高整个电气系统的抗干扰能力。

线路连接

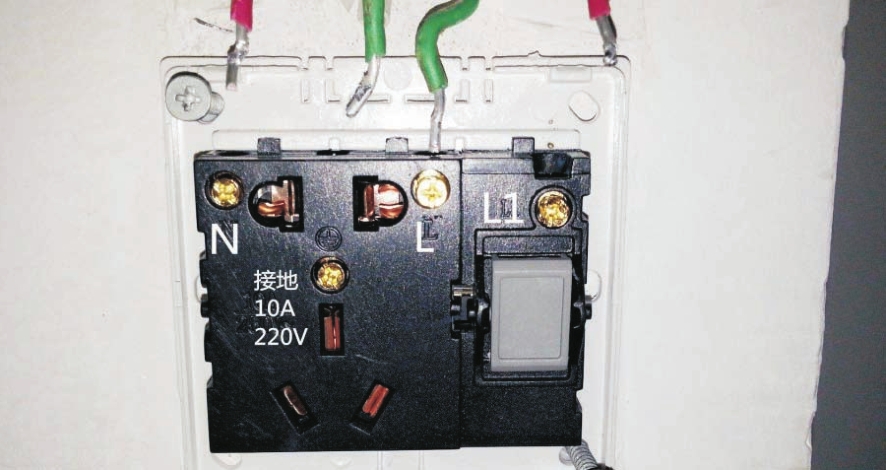

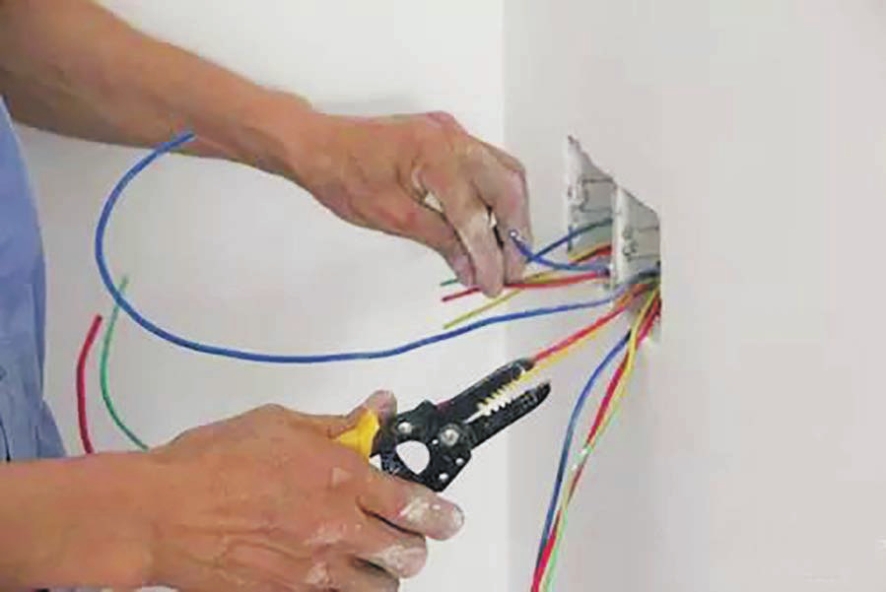

在连接导线时一定不能将零线端和定位用的地线端连在一起，如果设备的电源火线、零线接反或使用中插错位置，很有可能会造成火线、零线短路，严重的还会造成火灾，造成不可弥补的损失。因此，一般办公空间以及家居空间内，建议还是选用三线电源插头和三线插座，另外保护地线一般建议选用横截面积为2.5m ² 的黄绿双色软线，以便于用户区分。
