案例源文件：ywj/02/039.prt
01

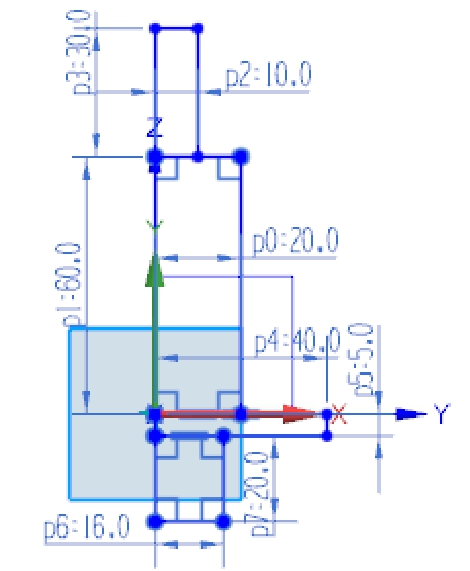

单击【主页】选项卡【直接草图】组中的【矩形】按钮
，依次绘制4个矩形，形成轴侧面草图，如图2-161所示。
图2-161 绘制4个矩形
02

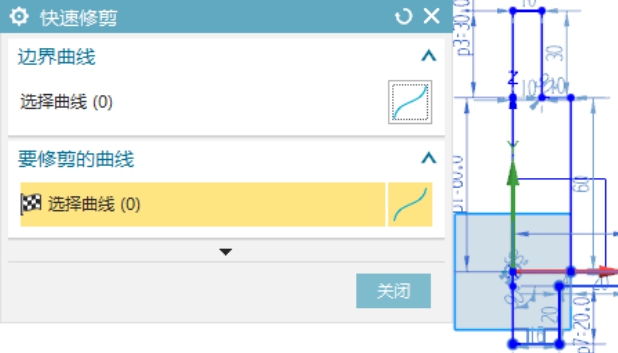

单击【主页】选项卡【直接草图】组中的【快速修剪】按钮
，修剪草图，如图2-162所示。
图2-162 修剪草图
03
单击【主页】选项卡【特征】组中的【旋转】按钮
，旋转草图，创建旋转特征，如图2-163所示。
图2-163 创建旋转特征
04
单击【主页】选项卡【直接草图】组中的【圆】按钮

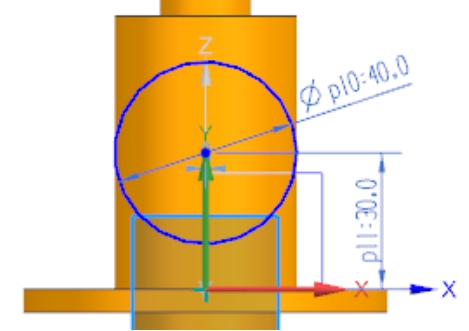

，绘制直径40的圆形，如图2-164所示。
图2-164 绘制直径40的圆形
05

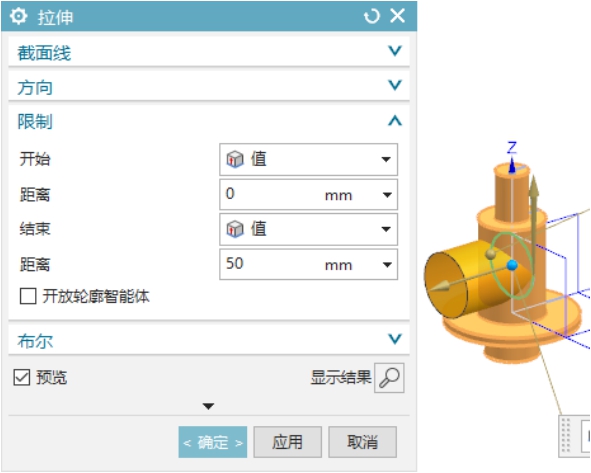

单击【主页】选项卡【特征】组中的【拉伸】按钮
，创建拉伸特征，拉伸距离为50，如图2-165所示。
图2-165 拉伸草图
06
单击【主页】选项卡【直接草图】组中的【圆】按钮
，绘制直径30的圆形，如图2-166所示。
图2-166 绘制直径30的圆形

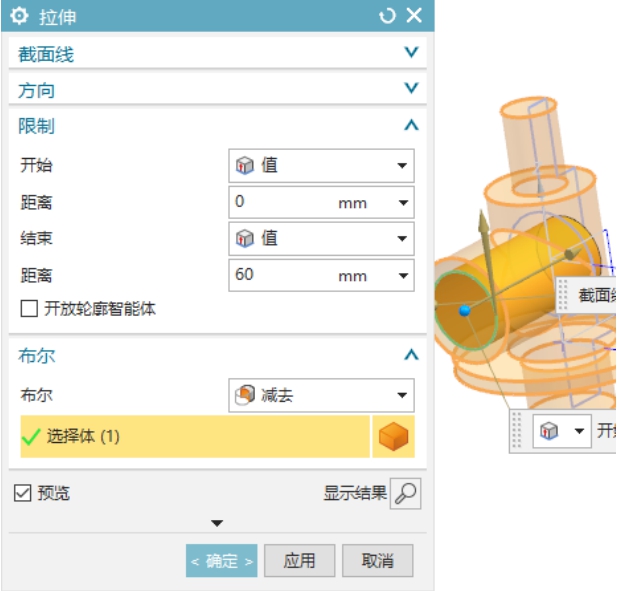

07 创建拉伸切除特征，拉伸距离为60，形成孔，如图2-167所示。
图2-167 创建拉伸切除特征
08
单击【主页】选项卡【直接草图】组中的【圆】按钮

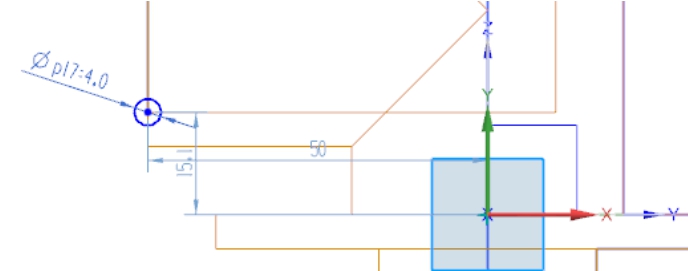

，绘制直径4的圆形，如图2-168所示。
图2-168 绘制直径4的圆形
09

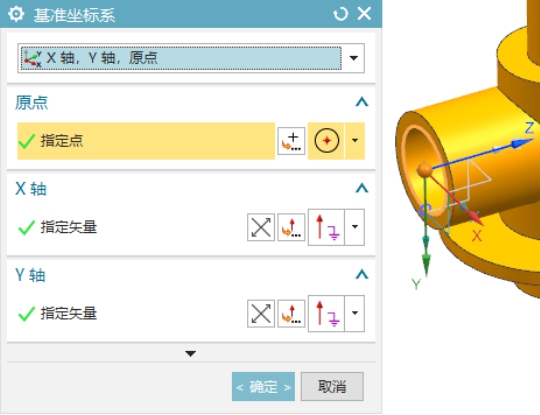

单击【主页】选项卡【特征】组中的【基准坐标系】按钮
，创建基准坐标系，如图2-169所示。
图2-169 创建基准坐标系
10
单击【曲线】选项卡【曲线】组中的【螺旋】按钮
，创建螺旋线，如图2-170所示。
图2-170 创建螺旋线
11

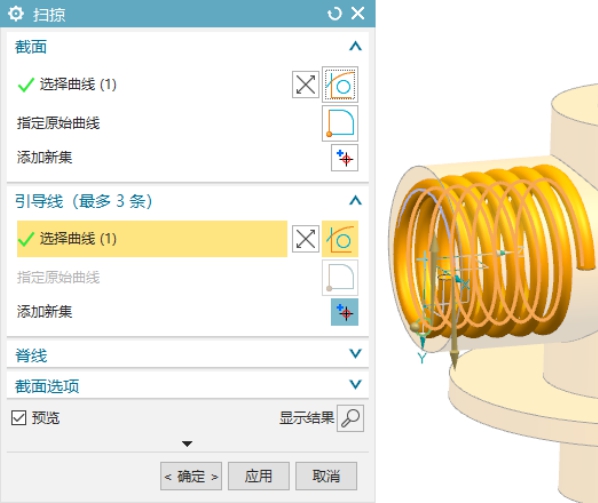

单击【曲面】选项卡【曲面】组中的【扫掠】按钮
，创建扫掠特征，如图2-171所示。
图2-171 创建扫掠特征
12

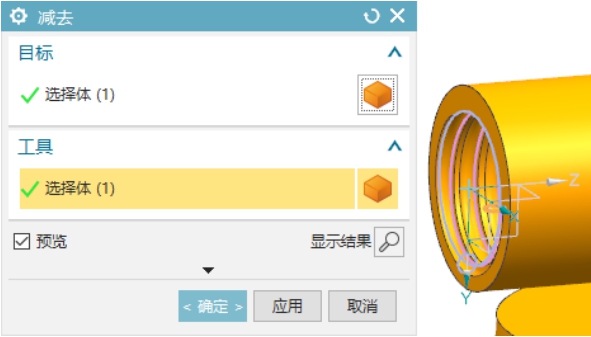

单击【主页】选项卡【特征】组中的【减去】按钮
，创建布尔减运算，如图2-172所示。
图2-172 创建布尔减运算
提示
这里布尔操作只针对实体而言，不能对片体进行操作。
13
单击【主页】选项卡【直接草图】组中的【圆】按钮
，绘制直径20的圆形，如图2-173所示。
图2-173 绘制直径20的圆形
14 创建拉伸特征，拉伸距离为40，如图2-174所示。
图2-174 拉伸草图
15 绘制直径30的圆形，如图2-175所示。
图2-175 绘制直径30的圆形

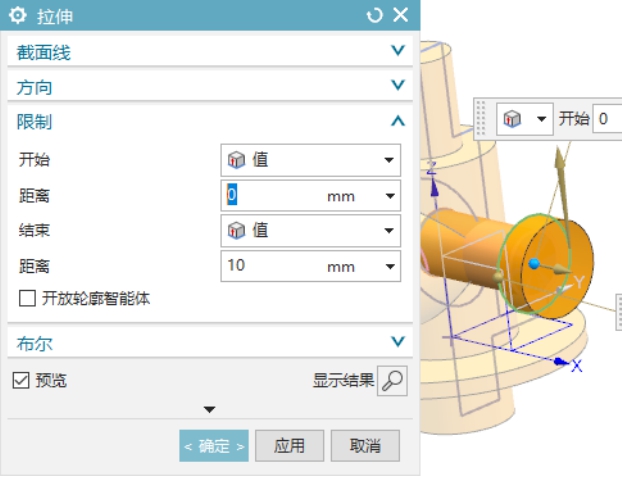

16 创建拉伸特征，拉伸距离为10，形成凸台，如图2-176所示。
图2-176 拉伸草图

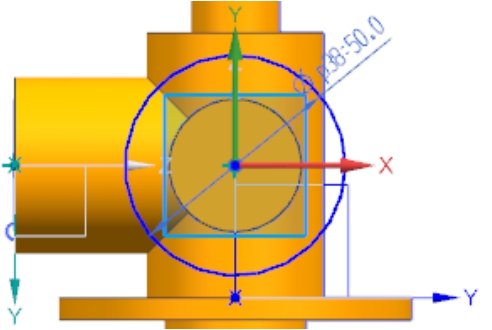

17 绘制直径50的圆形，如图2-177所示。
图2-177 绘制直径50的圆形

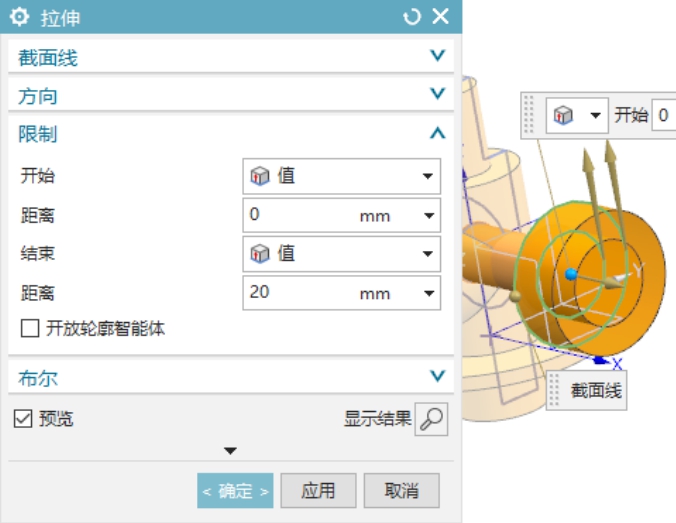

18 创建拉伸特征，拉伸距离为20，如图2-178所示。
图2-178 拉伸草图

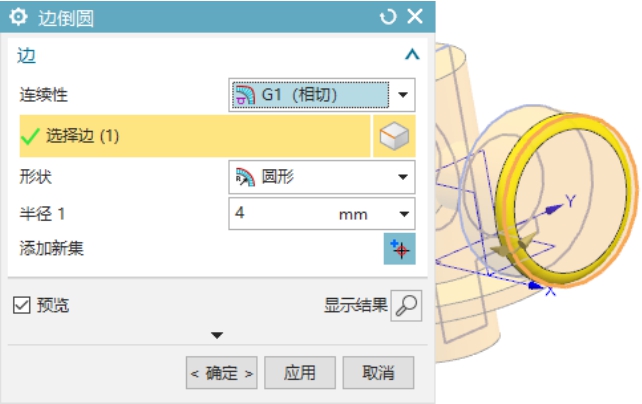

19 创建边倒圆特征，半径为4，如图2-179所示。
图2-179 创建半径4的边倒圆

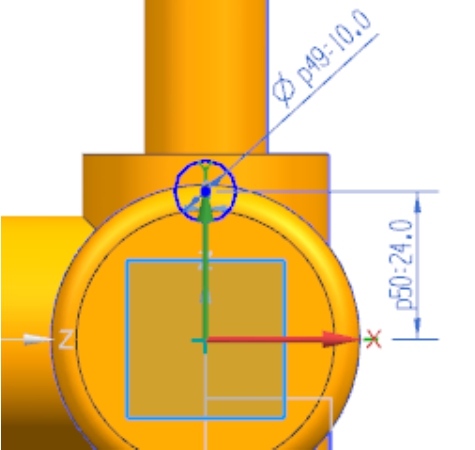

20 绘制直径10的圆形，如图2-180所示。

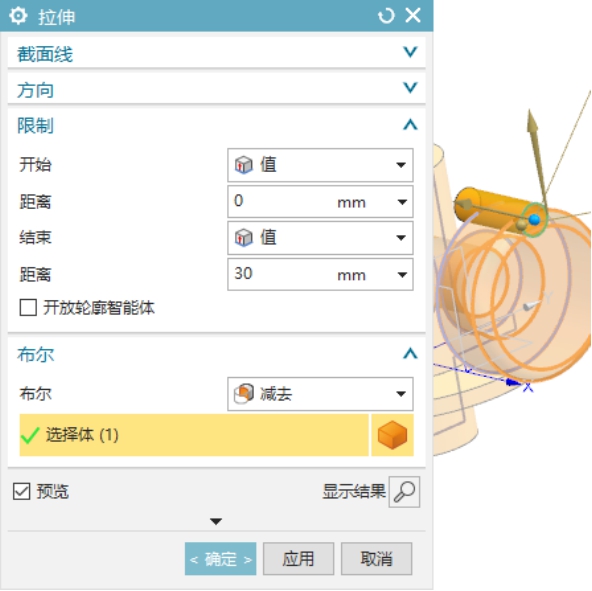

21 创建拉伸切除特征，拉伸距离为30，形成缺口，如图2-181所示。
图2-180 绘制直径10的圆形
图2-181 创建拉伸切除特征
22
单击【主页】选项卡【特征】组中的【阵列特征】按钮

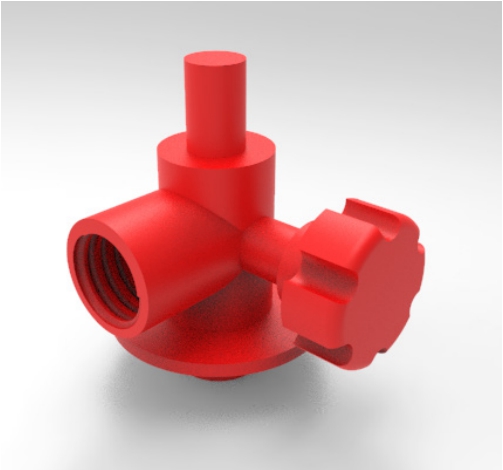

，创建圆形阵列特征，如图2-182所示。至此完成连接阀模型，如图2-183所示。
图2-182 创建阵列特征
图2-183 完成连接阀模型
