案例源文件：ywj/02/027.prt
01
单击【主页】选项卡【直接草图】组中的【圆】按钮

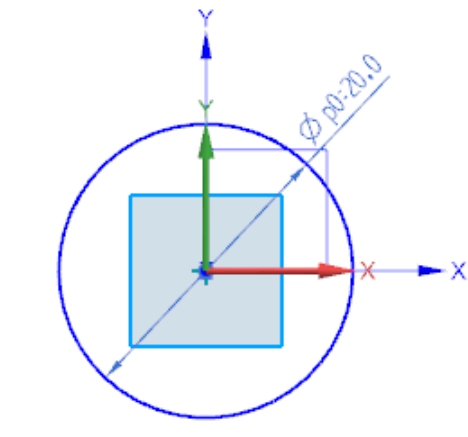

，绘制直径20的圆，如图2-14所示。
图2-14 绘制直径20的圆
02
单击【主页】选项卡【特征】组中的【拉伸】按钮

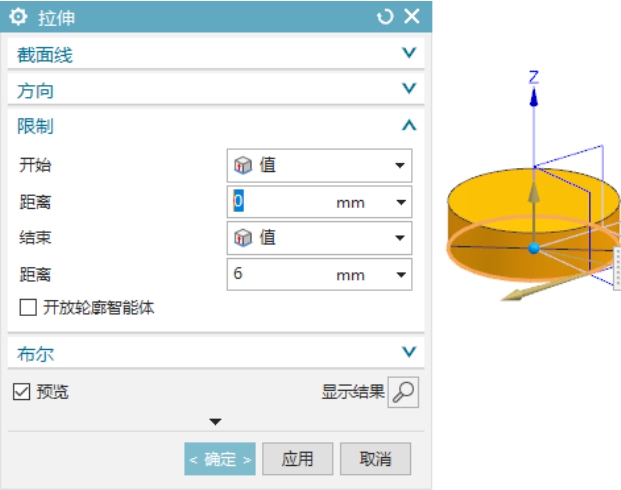

，拉伸距离为6，创建拉伸特征，如图2-15所示。
图2-15 拉伸草图
03
单击【主页】选项卡【直接草图】组中的【圆】按钮
，绘制直径16的圆，如图2-16所示。
图2-16 绘制直径16的圆

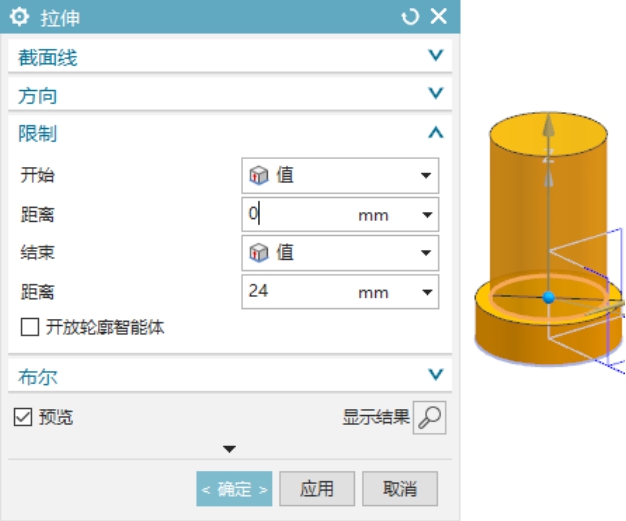

04 再次拉伸距离为24，创建拉伸特征，如图2-17所示。
图2-17 拉伸草图
05
单击【主页】选项卡【特征】组中的【拔模】按钮

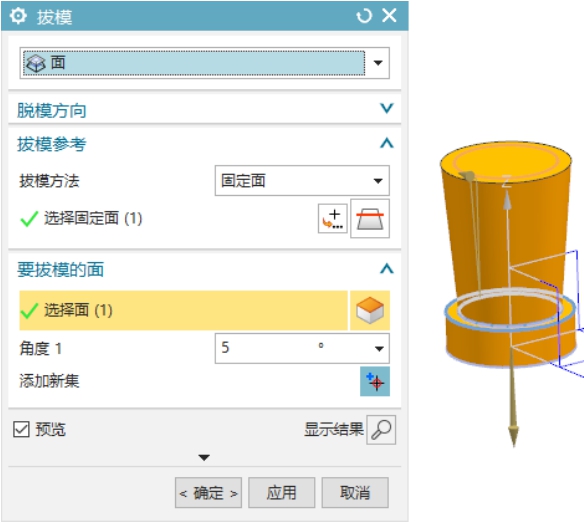

，创建拔模特征，如图2-18所示。
06
单击【主页】选项卡【直接草图】组中的【圆】按钮
，绘制直径18的圆，如图2-19所示。
07
单击【主页】选项卡【特征】组中的【拉伸】按钮

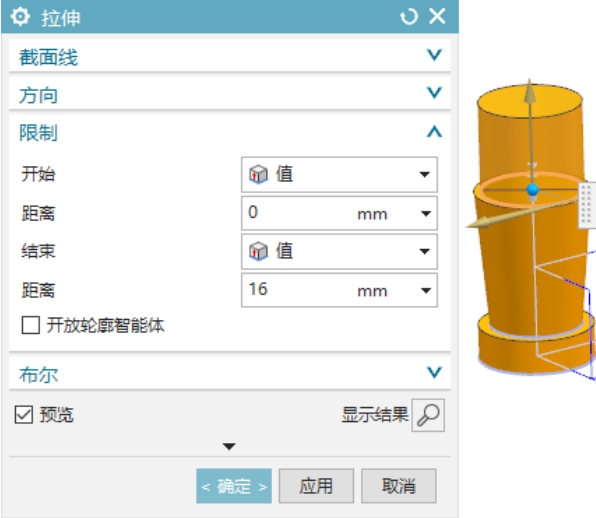

，拉伸距离为16，创建拉伸特征，如图2-20所示。
图2-18 创建拔模特征
图2-19 绘制直径18的圆
图2-20 拉伸草图
08
单击【主页】选项卡【特征】组中的【拔模】按钮
，创建拔模特征，和之前的拔模形成相对特征，如图2-21所示。
图2-21 创建拔模特征
09
单击【主页】选项卡【直接草图】组中的【圆】按钮

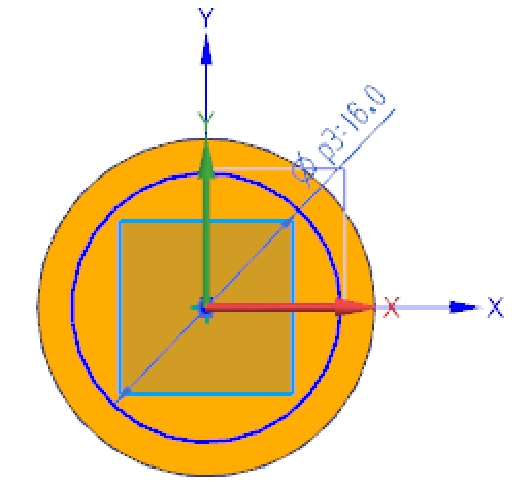

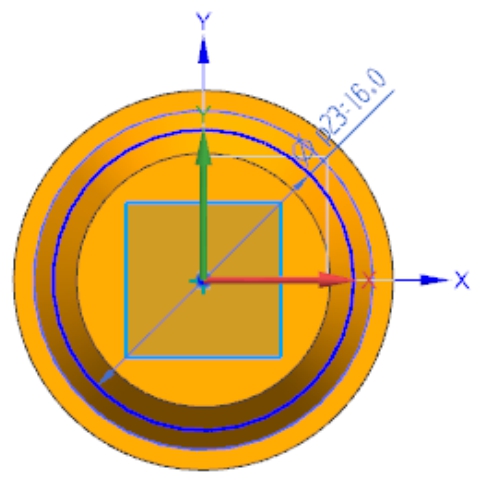

，绘制直径16的圆，如图2-22所示。
图2-22 绘制直径16的圆

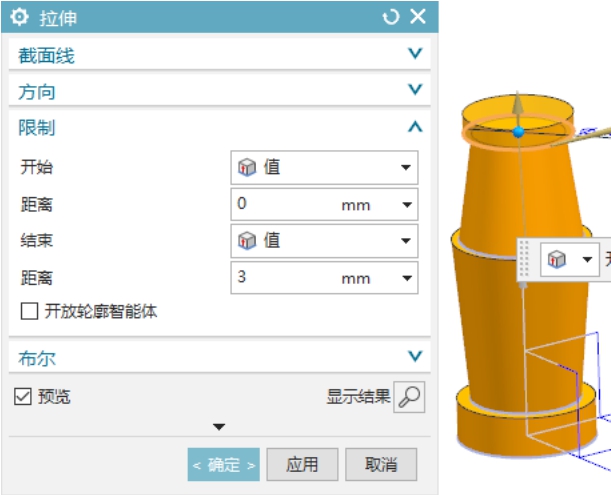

10 拉伸距离为3，创建拉伸特征作为瓶口，如图2-23所示。
图2-23 拉伸草图
11
单击【主页】选项卡【特征】组中的【边倒圆】按钮

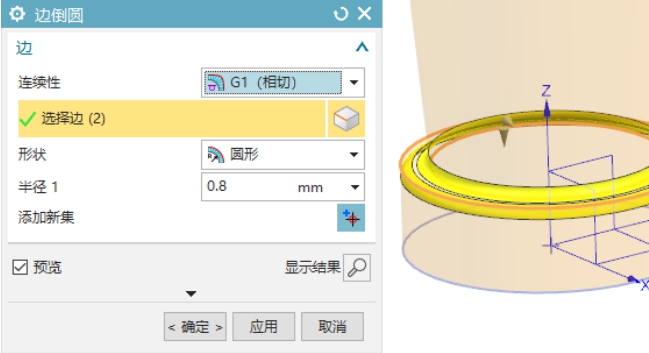

，创建边倒圆特征，半径为0.8，形成底座部分，如图2-24所示。
图2-24 创建半径0.8的边倒圆
12
单击【主页】选项卡【特征】组中的【边倒圆】按钮

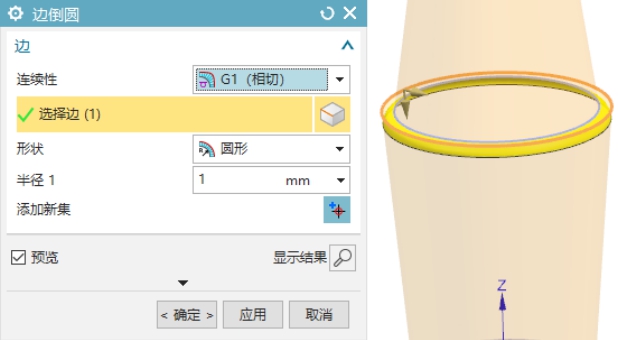

，创建边倒圆特征，半径为1，形成瓶身部分，如图2-25所示。
图2-25 创建半径1的边倒圆
13
单击【主页】选项卡【特征】组中的【边倒圆】按钮

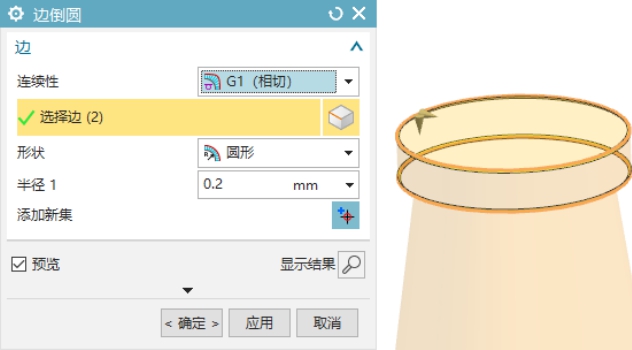

，创建边倒圆特征，半径为0.2，形成瓶口部分，如图2-26所示。至此完成饮料瓶模型，如图2-27所示。
图2-26 创建半径0.2的边倒圆
图2-27 完成饮料瓶模型
