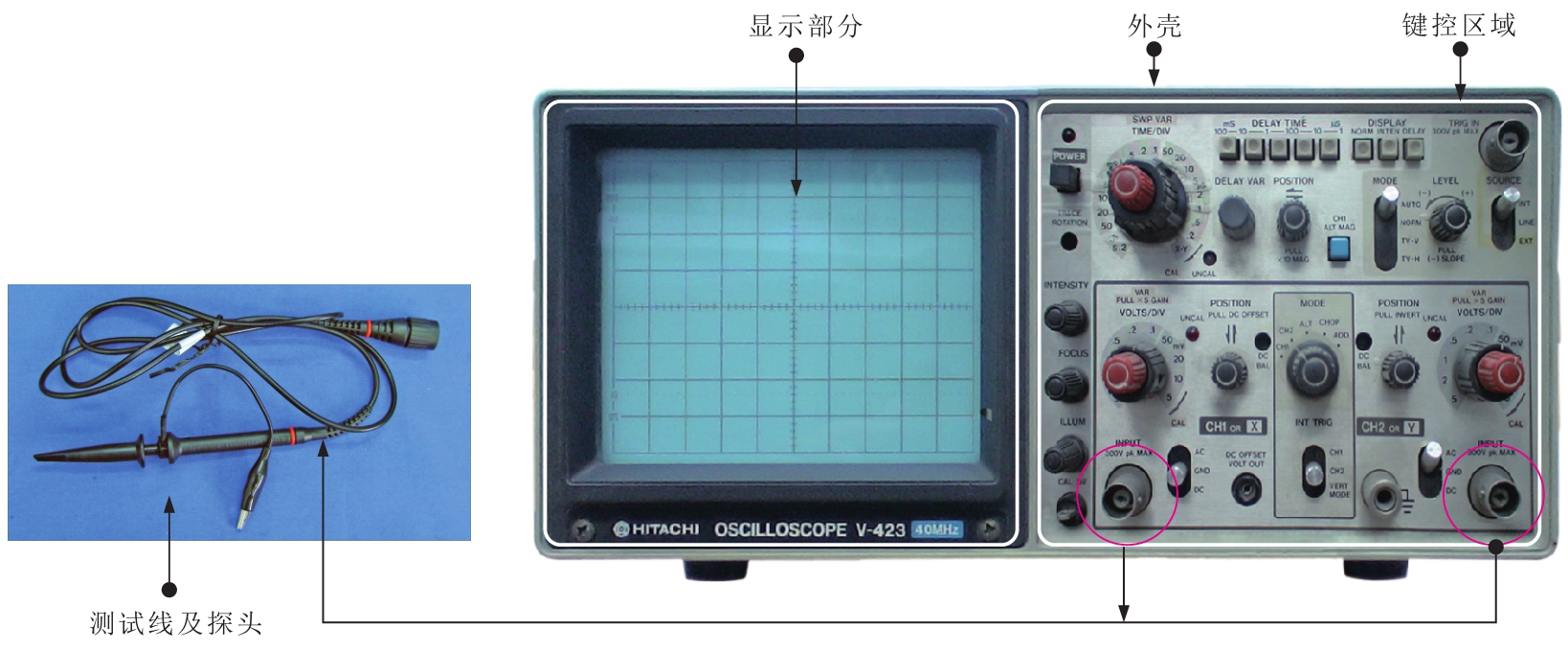

图1-12为模拟示波器的外形结构。由图可知，模拟示波器主要由显示部分、键控区域、测试线及探头、外壳等构成。
图1-12 模拟示波器的外形结构

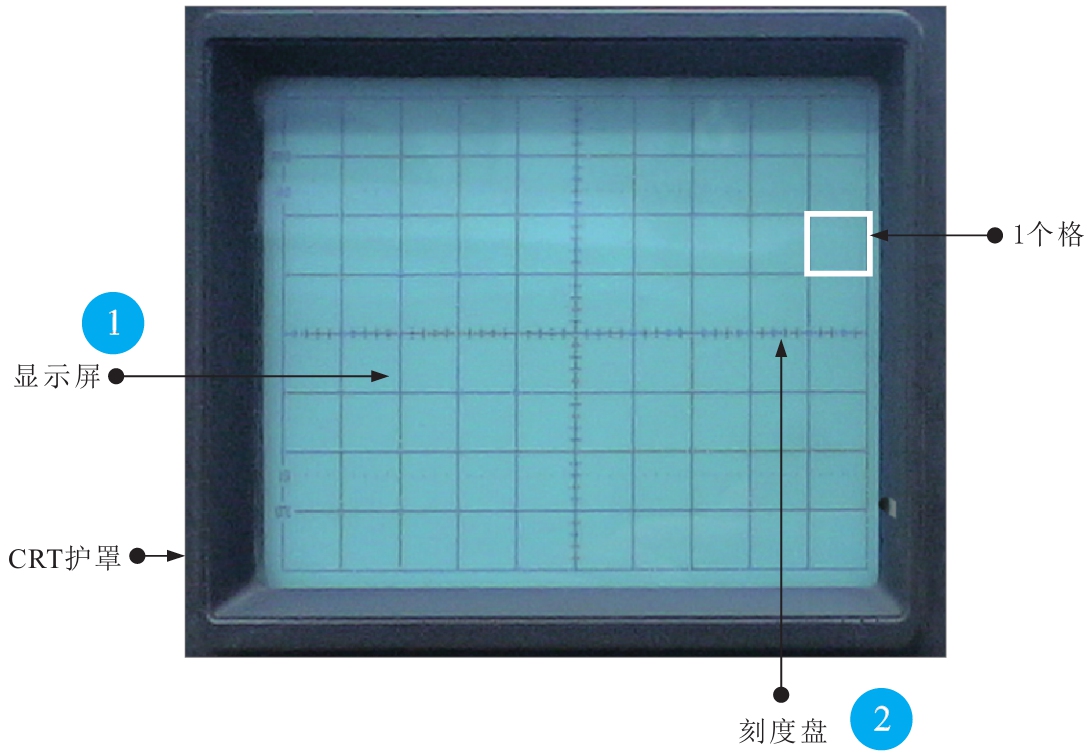

如图1-13所示，模拟示波器的显示部分主要由显示屏、CRT护罩和刻度盘组成。
图1-13 模拟示波器的显示部分
划重点
1 显示屏是由示波管构成的。示波管是一种阴极射线管，简称CRT。CRT护罩可保护示波管的显示屏不受损伤。

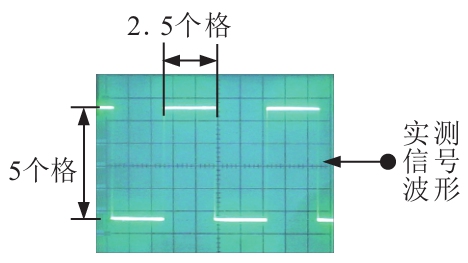

2 刻度盘是度量波形周期和幅度的标尺，有8×10个格，一般垂直方向等效为电压（幅度），水平方向等效为时间（周期）。测量时，1个格常被称为1DIV。

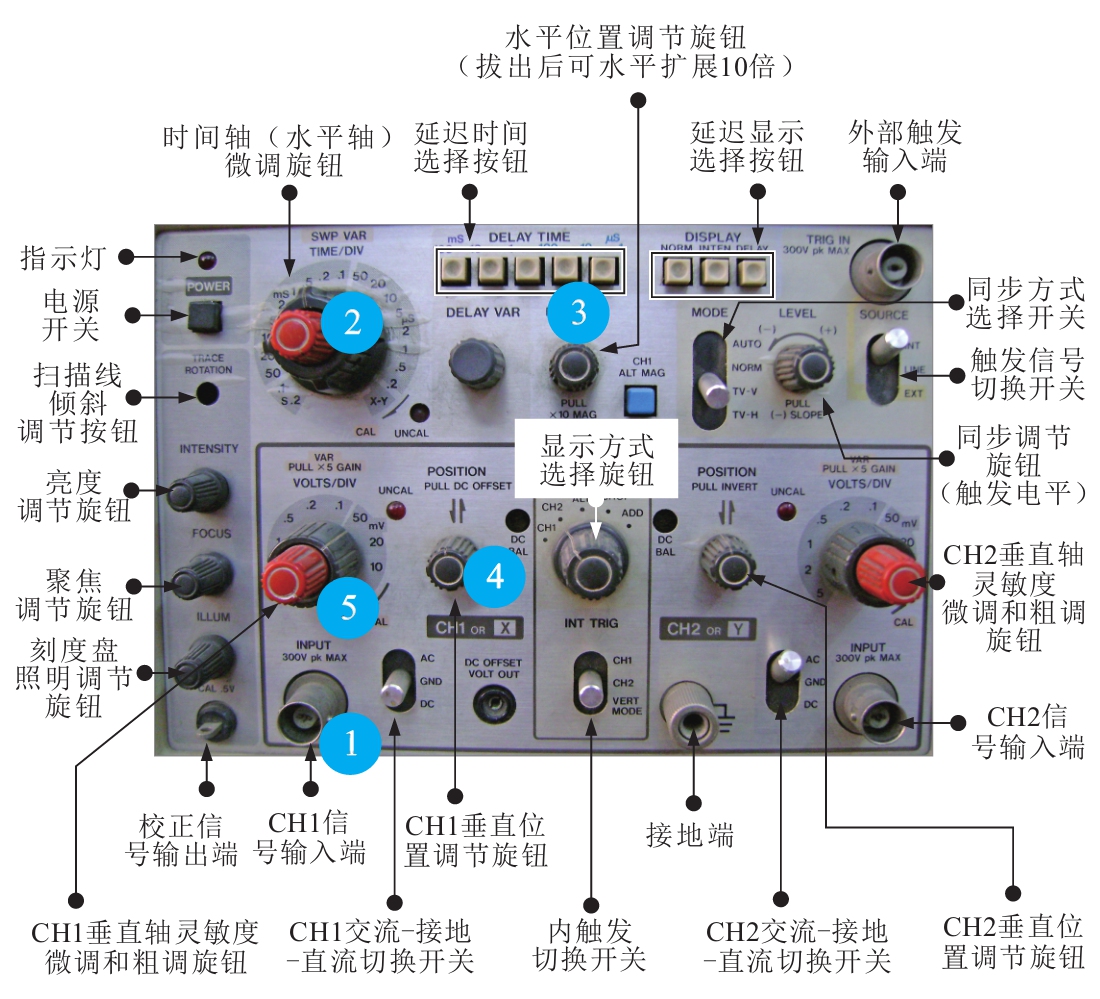

如图1-14所示，键控区域的每个旋钮、按钮、开关、连接端等都有相应的标识符号。
图1-14 模拟示波器的键控区域
划重点
1 连接CH1测试线。
2 微调波形的时间轴比例。

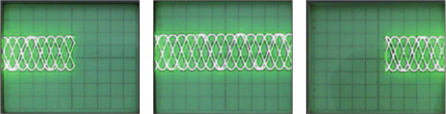

3 调节波形的水平位置。
4 调节波形的垂直位置。
5 调节波形的垂直灵敏度。外圆环形旋钮是灵敏度粗调旋钮，内圆旋钮是灵敏度微调旋钮。

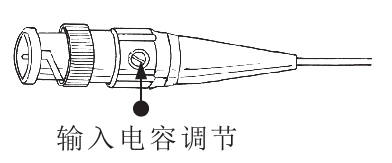

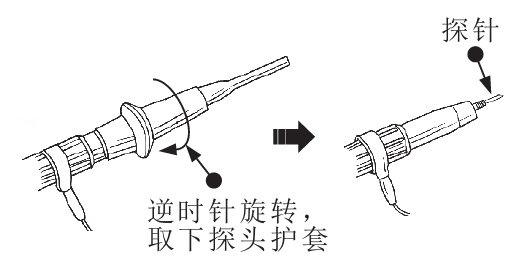

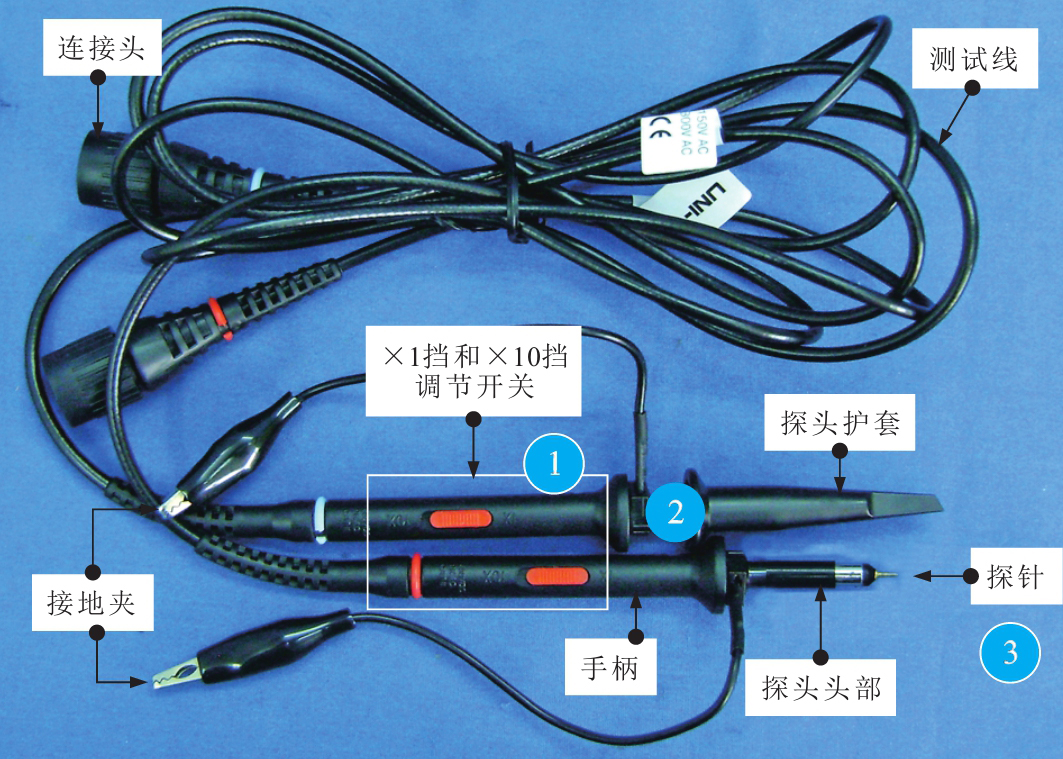

图1-15为模拟示波器的测试线及探头。
图1-15 模拟示波器的测试线及探头
划重点
1 在×1挡时，探针的输入阻抗为1MΩ，输入电容小于等于250pF，频率范围为DC～5MHz；在×10挡时，探针的输入阻抗为10MΩ，输入电容小于等于25pF，并可在20～40pF范围内调节，衰减系数为（1/10）±2%，频率范围为DC～40MHz。
2
3

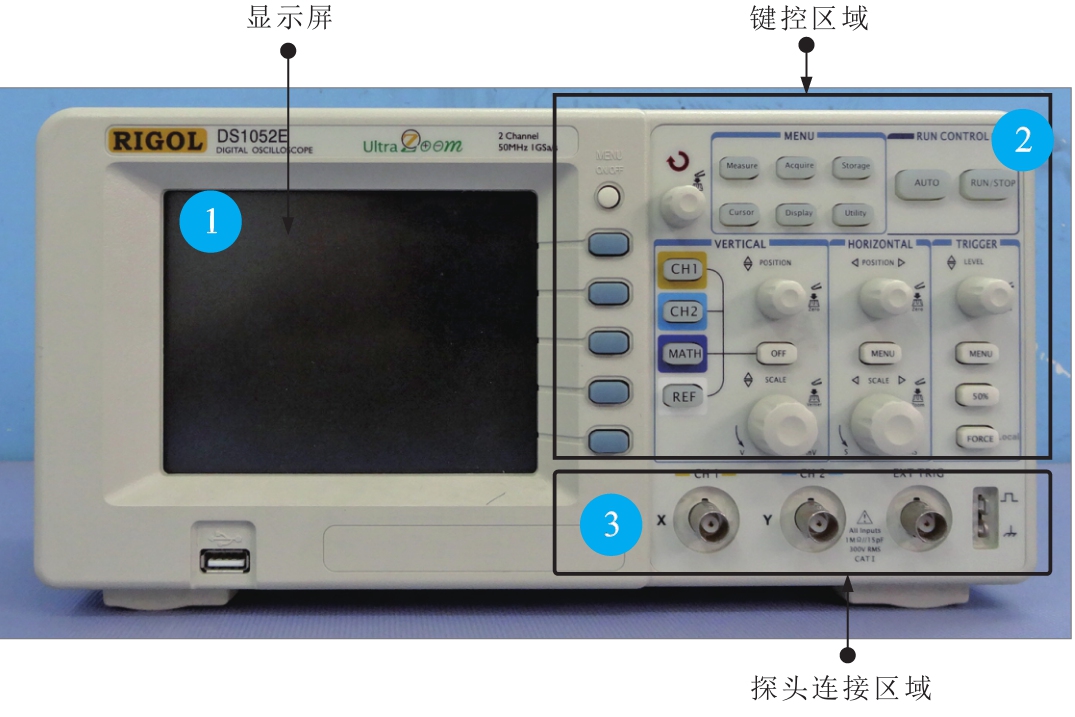

图1-16为数字示波器的实物外形，主要由显示屏、键控区域、探头连接区域构成。
图1-16 数字示波器的实物外形
划重点
1 数字示波器的显示屏用来显示测量结果、当前的工作状态及在测量前或测量过程中的参数设置、模式选择等。
2 数字示波器的键控区域设置有多种按键和旋钮，用以调整数字示波器的系统参数、检测功能和工作状态。
3 数字示波器的探头连接区域用来连接示波器的探头。
数字示波器的显示屏一般采用液晶显示屏，除了能够显示波形，还能够显示波形状态和波形参数等数据。

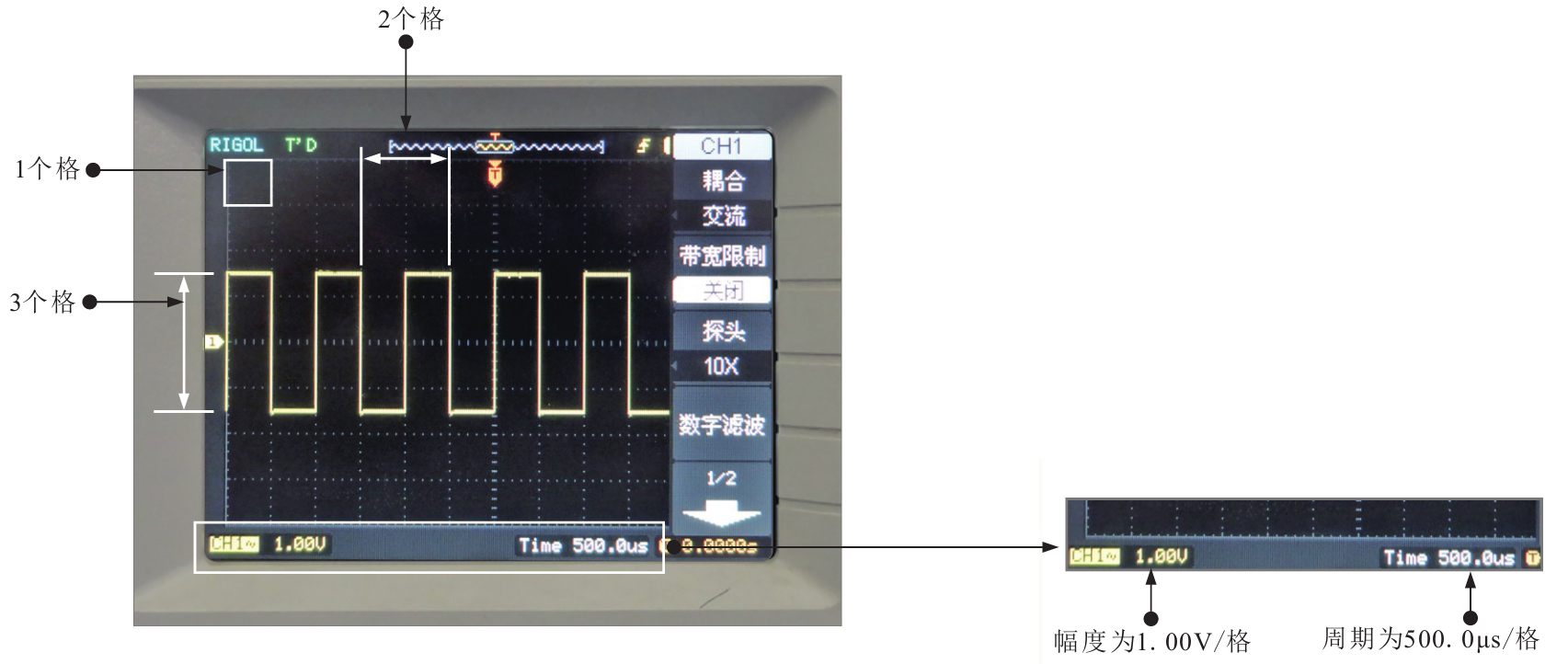

图1-17为数字示波器的显示屏，能够直接显示波形的类型及其幅度、周期等。
图1-17 数字示波器的显示屏
划重点
识读区在显示屏的下方，通道为CH1，幅度为1.00V/格（垂直位置），周期为500.0μs/格（水平位置）。实测波形垂直方向占3个格，幅度为1.00V×3=3V；一个完整波形在水平方向占2个格，周期为500.0μs×2=1000μs，显示屏的右侧显示波形的类型为交流。

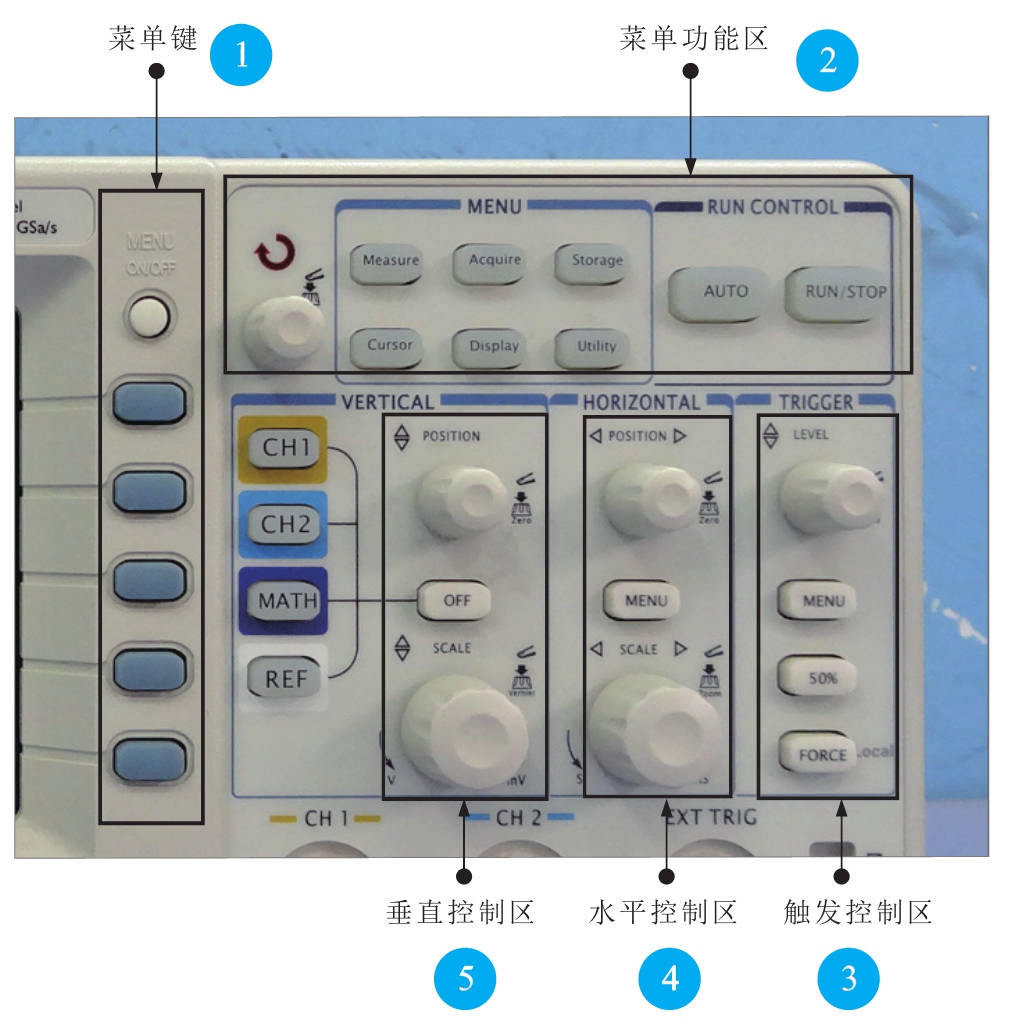

如图1-18所示，键控区域设有菜单键、菜单功能区、触发控制区、水平控制区及垂直控制区。
图1-18 数字示波器的键控区域
划重点
1 菜单键有5个按键，分别对应显示屏右侧的参数选项，可对参数选项进行设定。
2 菜单功能区包括自动设置按键、屏幕捕捉按键、存储功能按键、辅助功能按键、采样系统按键、显示系统按键、自动测量按键、光标测量按键、多功能旋钮等。
3 触发控制区包括一个触发系统旋钮和三个按键（菜单键、设定触发电平在触发信号幅值的垂直中点键、强制按键）。
4 水平控制区包括水平位置调节旋钮和水平时间轴调节旋钮。
5 垂直控制区包括垂直位置调节旋钮和垂直幅度调节旋钮。

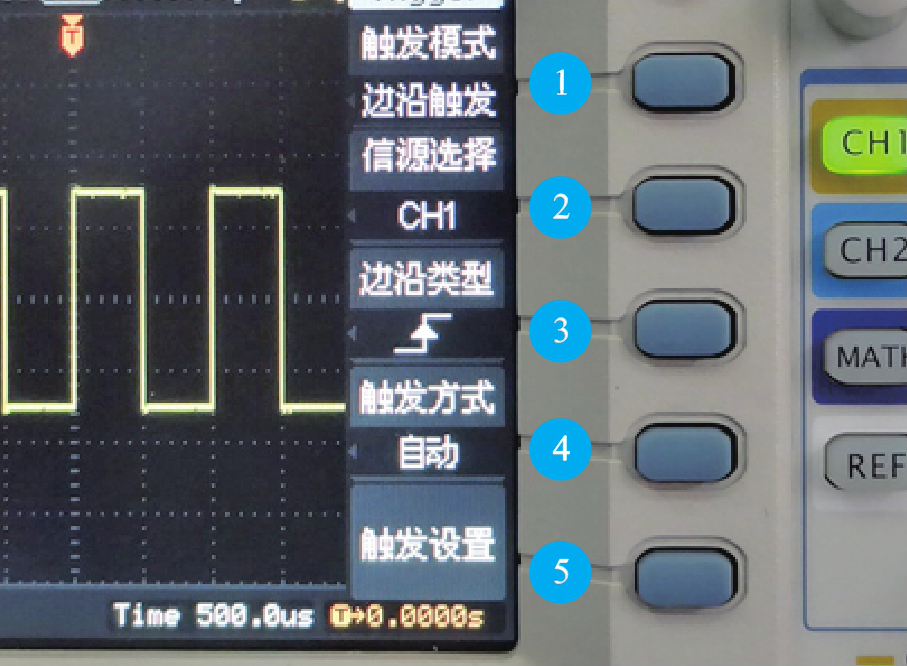

如图1-19所示，菜单键由5个按键（F1～F5）构成。
图1-19 数字示波器的菜单键
划重点
1 F1：用来选择输入信号的耦合方式，有三种耦合方式，即交流耦合（将直流信号阻隔）、接地耦合（将输入信号接地）及直流耦合（交流信号和直流信号都通过，被测交流信号包含直流信号）。
2 F2：控制带宽抑制，可进行带宽抑制开与关的选择，关断带宽抑制时，通道带宽为全带宽；开通带宽抑制时，高于20MHz的噪声和高频信号将被衰减。
3 F3：垂直偏转系数，可对幅度（伏/格）进行粗调和细调。
4 F4：控制探头倍率，有1×、10×、100×、1000×四种选择。
5 F5：控制波形反相设置，可对波形进行180°反转。

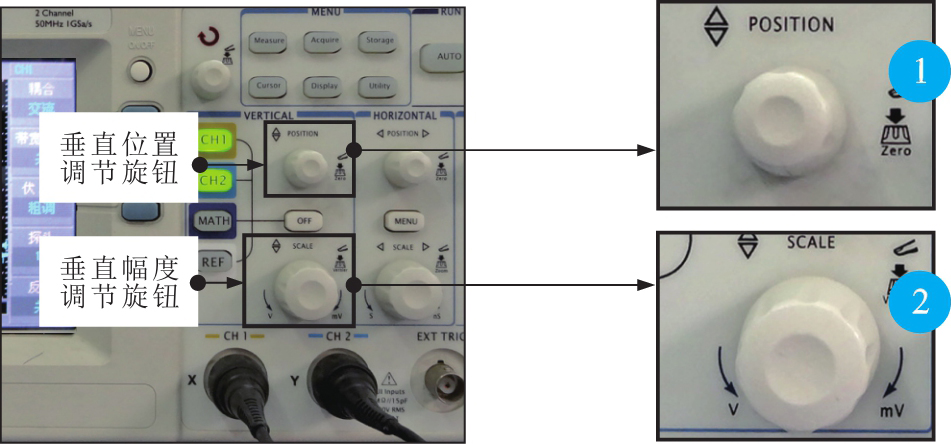

如图1-20所示，垂直控制区包括垂直位置调节旋钮和垂直幅度调节旋钮。
图1-20 数字示波器的垂直控制区
划重点
1 可对被测波形进行垂直方向的位置调节。
2 可对被测波形进行垂直方向的幅度调节，即调节输入信号通道的放大量或衰减量。

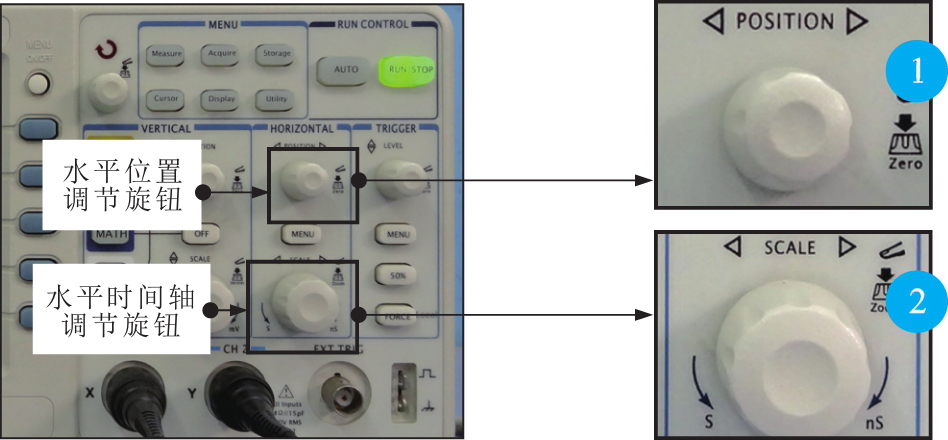

如图1-21所示，水平控制区包括水平位置调节旋钮和水平时间轴调节旋钮。
图1-21 数字示波器的水平控制区
划重点
1 可对被测波形进行水平位置调节。
2 可对被测波形进行水平方向时间轴的调节。

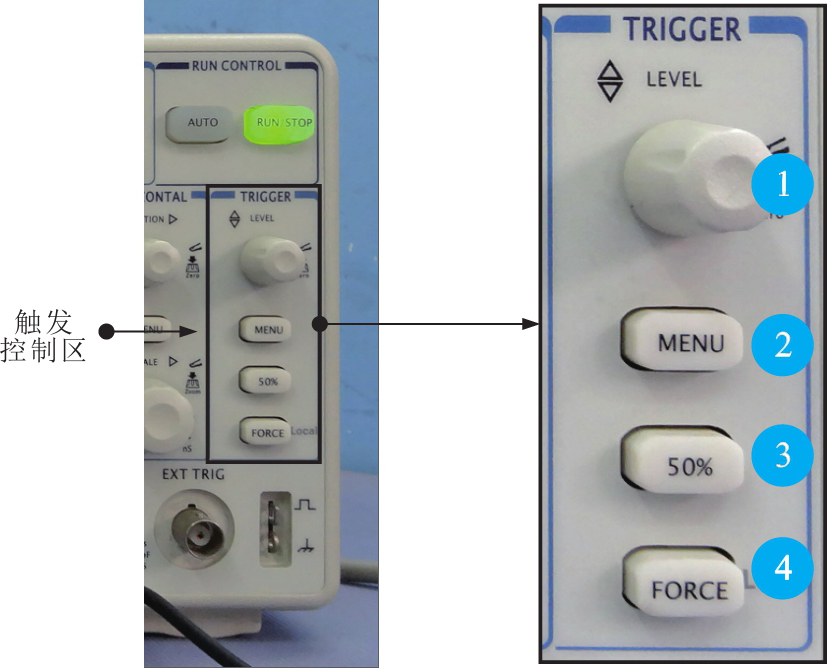

如图1-22所示，触发控制区包括一个触发系统旋钮和三个按键。
图1-22 数字示波器的触发控制区
划重点
1 用来改变触发电平，触发电平线随触发系统旋钮的转动而上下移动。

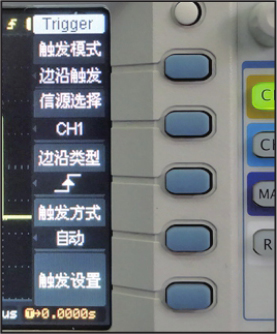

2 用来改变触发设置。
3 用来设定触发电平在触发信号幅值的垂直中点。
4 强制产生触发信号，主要应用在触发方式中的正常模式和单次模式。

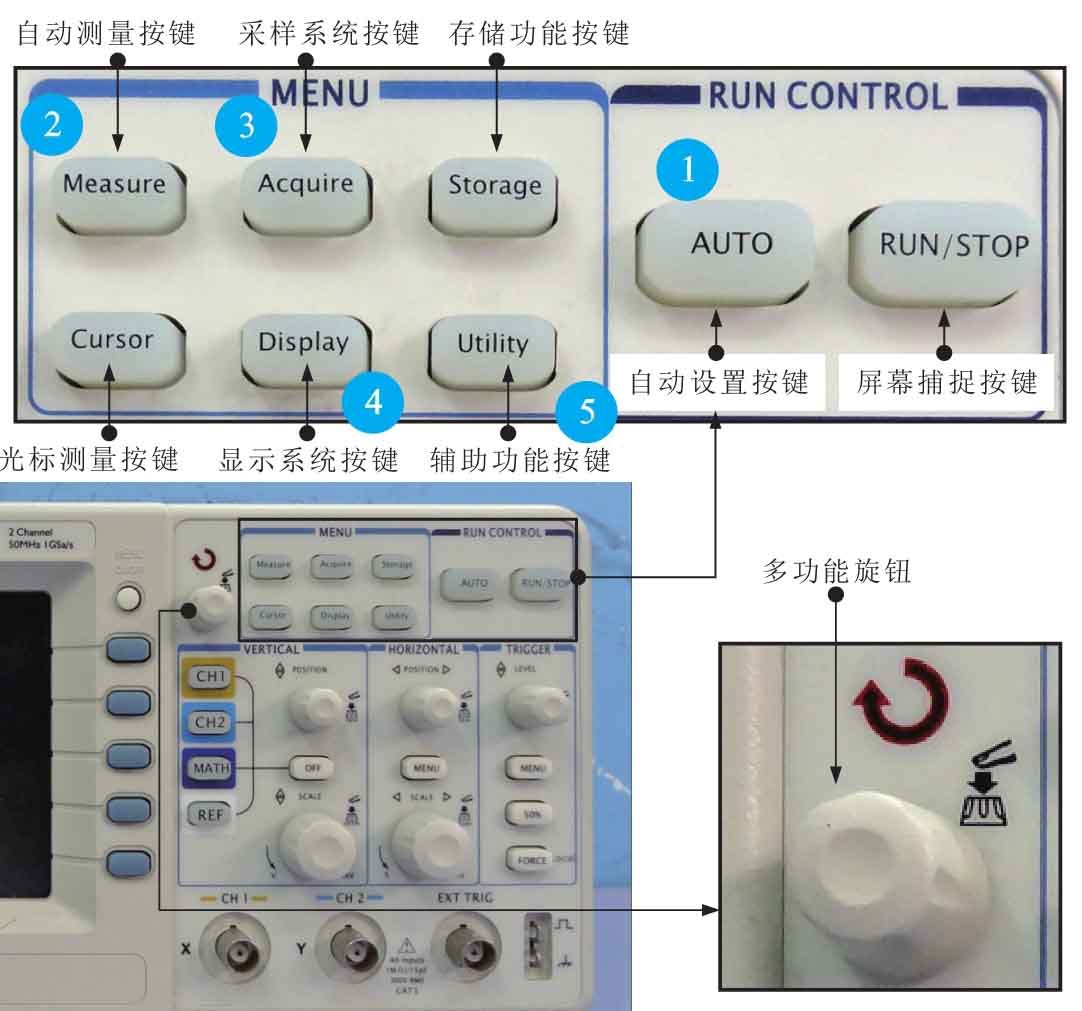

如图1-23所示，菜单功能区包括自动设置按键、屏幕捕捉按键、存储功能按键、辅助功能按键、采样系统按键、显示系统按键、自动测量按键、光标测量按键、多功能旋钮等。
图1-23 数字示波器的菜单功能区
划重点
1 可自动设置垂直偏转系数、扫描时基及触发方式。
2 可进入参数测量的显示菜单，该菜单有5个可同时显示测量值的区域，分别对应菜单键的F1～F5。
3 可弹出采样设置菜单，通过菜单键调节获取方式（普通采样方式、峰值检测方式、平均采样方式）、平均次数（设置平均次数）、采样方式（实时采样、等效采样）等选项。
4 用来弹出设置菜单，通过菜单键调节显示方式，如显示类型、格式（YT、XY）、持续（关闭、无限）、对比度、波形亮度等信息。
5 用来调节设置参数。

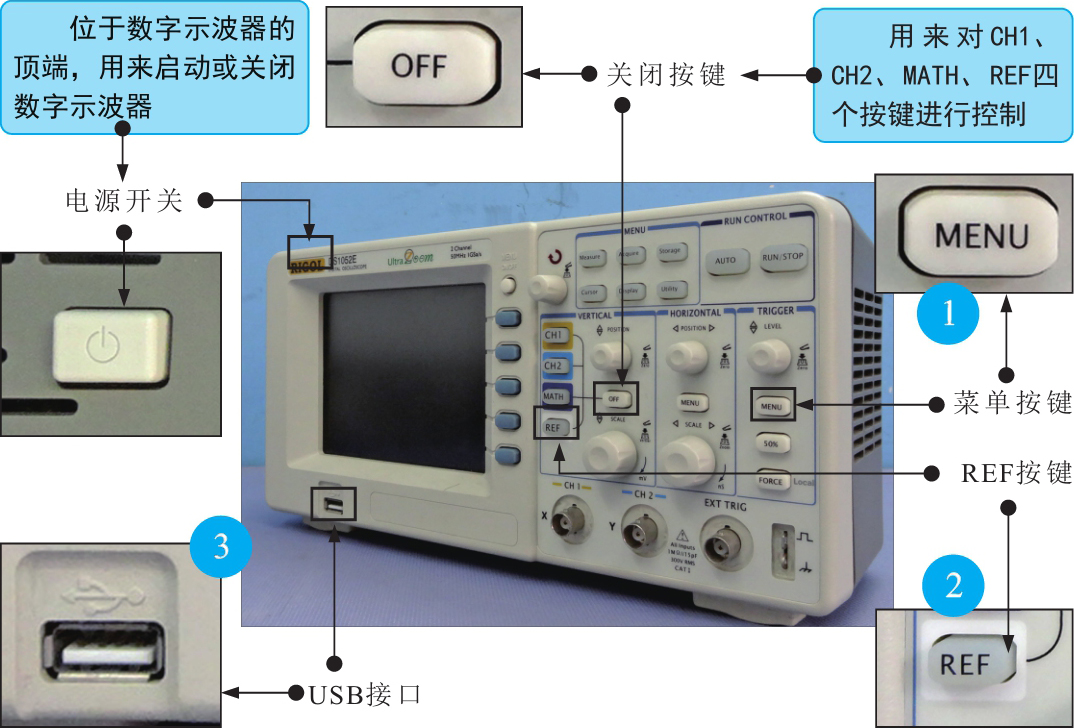

如图1-24所示，其他键钮主要包括菜单按键、关闭按键、REF按键、USB接口、电源开关等。
图1-24 数字示波器的其他键钮
划重点
1 用来显示变焦菜单，可配合F1～F5使用。
2 可调出存储波形或关闭基准波形。
3 用来连接U盘或移动硬盘，并读取其中的波形。

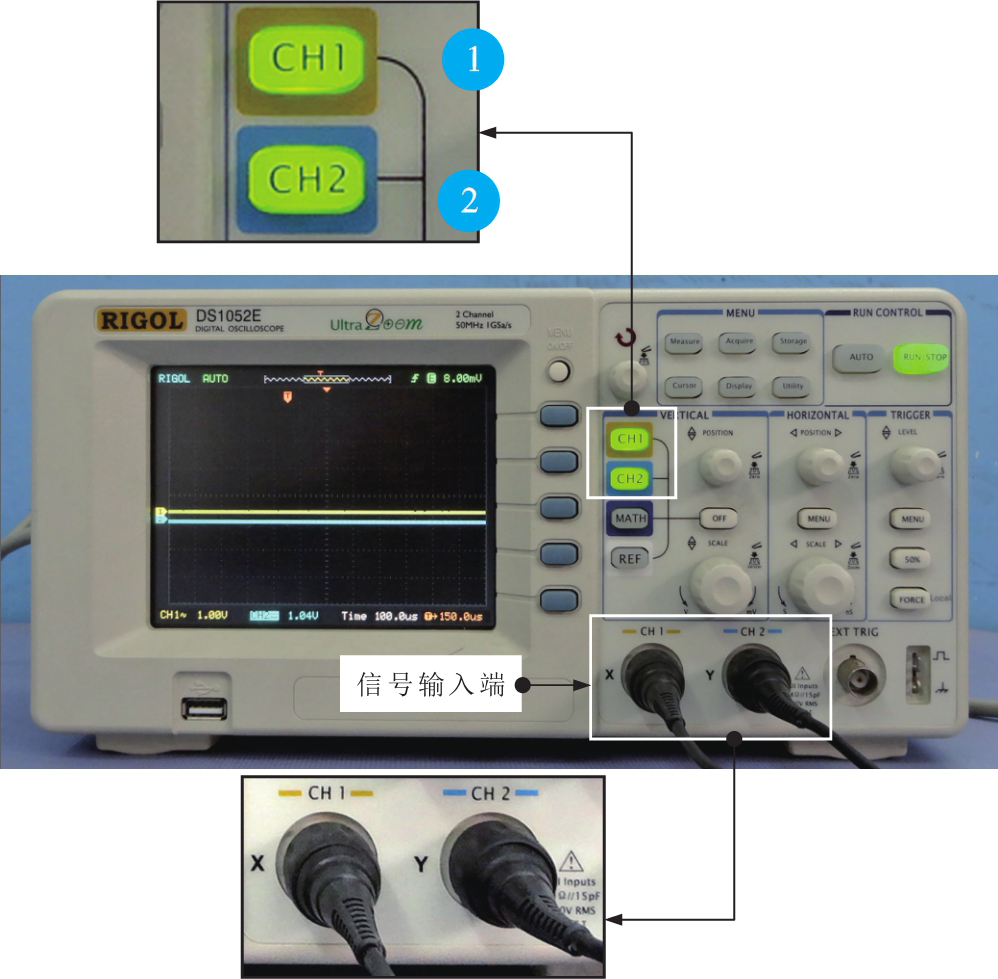

如图1-25所示，探头连接区域包括CH1按键和CH1（X）信号输入端、CH2按键和CH2（Y）信号输入端。
图1-25 数字示波器的探头连接区域
划重点
1 当探头连接在CH1（X）信号输入端时，CH1按键被点亮。
2 当探头连接在CH2（Y）信号输入端时，CH2按键被点亮。
