数字示波器在使用前的准备主要分为两个步骤，即连接测试线和电源线、开机前的检查。

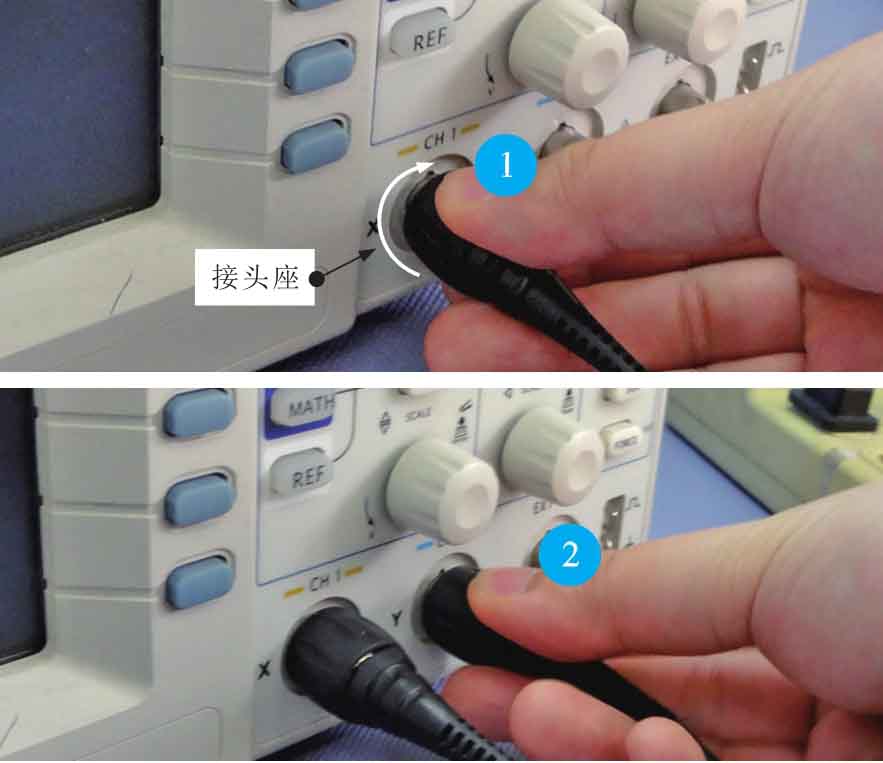

图3-3为数字示波器测试线的连接操作。
图3-3 数字示波器测试线的连接操作
划重点
1 将测试线的接头座对应插入探头接口后，顺时针旋动接头座锁紧。
2 另一根测试线采用同样的方法锁紧在另一个探头接口上。
图3-4为数字示波器电源线的连接操作。
图3-4 数字示波器电源线的连接操作
划重点
1 将电源线的一端插入数字示波器的供电接口。
2 将电源线的另一端插入电源插座。
做好开机前的准备工作后，按下电源开关，数字示波器开机，左侧显示屏会显示开机界面。

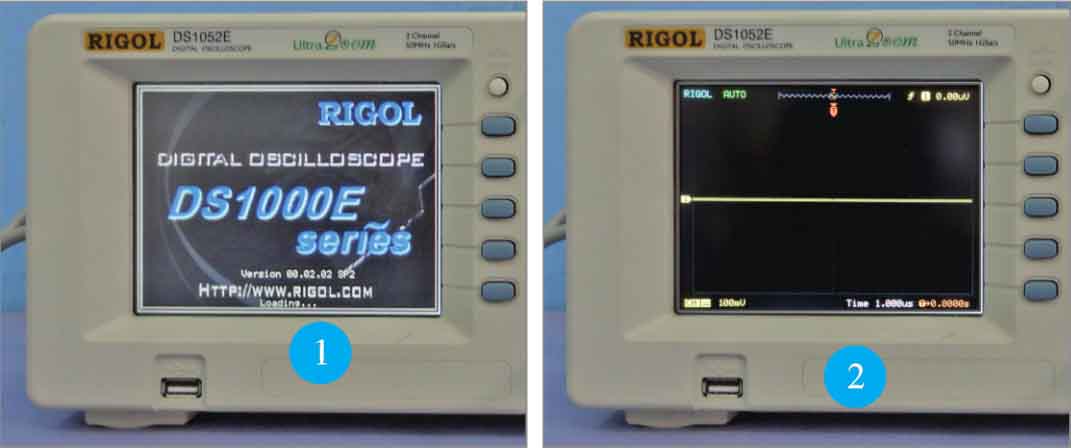

图3-5为数字示波器的开机操作。
图3-5 数字示波器的开机操作
划重点
1 按下电源开关，数字示波器显示开机界面。
2 等待10s后的数字示波器启动界面。

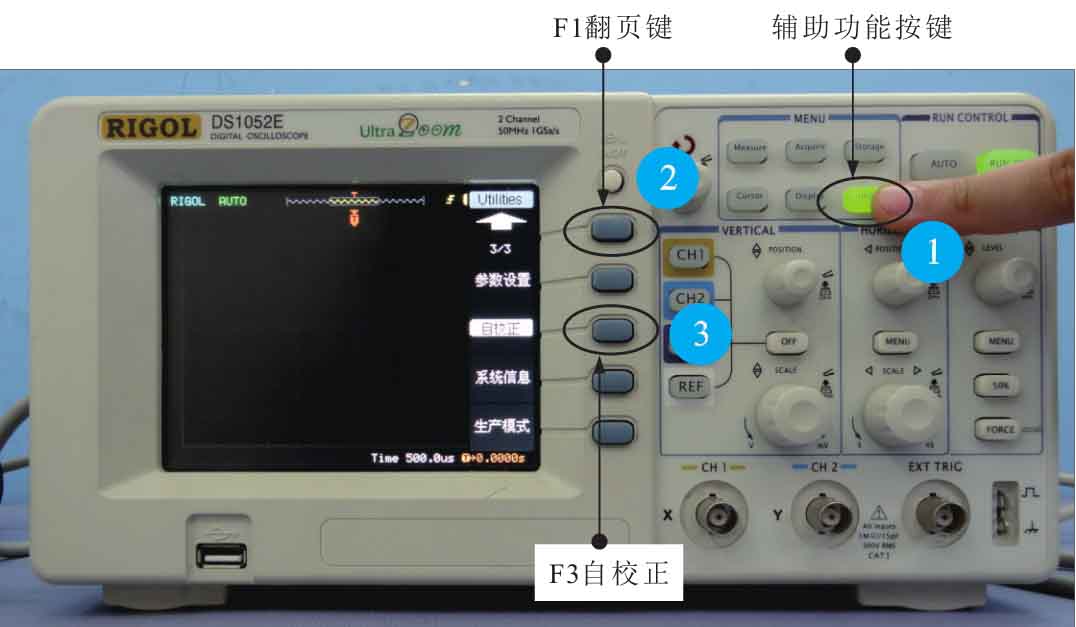

图3-6为数字示波器的自校正操作。
图3-6 数字示波器的自校正操作
划重点
1 按下辅助功能按键进入菜单选项。
2 按F1翻页键，对应左侧屏幕上的菜单选项，找到“自校正”选项。
3 按F3按键，执行数字示波器的自校正操作。

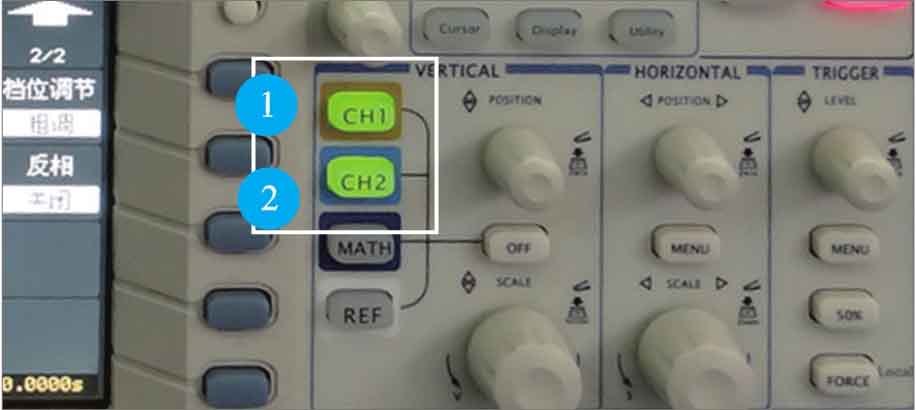

图3-7为数字示波器的通道设置方法。
图3-7 数字示波器的通道设置方法
划重点
1 按下CH1键，CH1按钮指示灯为绿色，表明当前CH1通道处于可用的状态。
2 按下CH2键，CH2按钮指示灯为绿色，表明当前CH2通道处于可用的状态。
数字示波器在自校正完成后不能直接进行测量，还需要校正探头，使整机处于最佳测量状态。

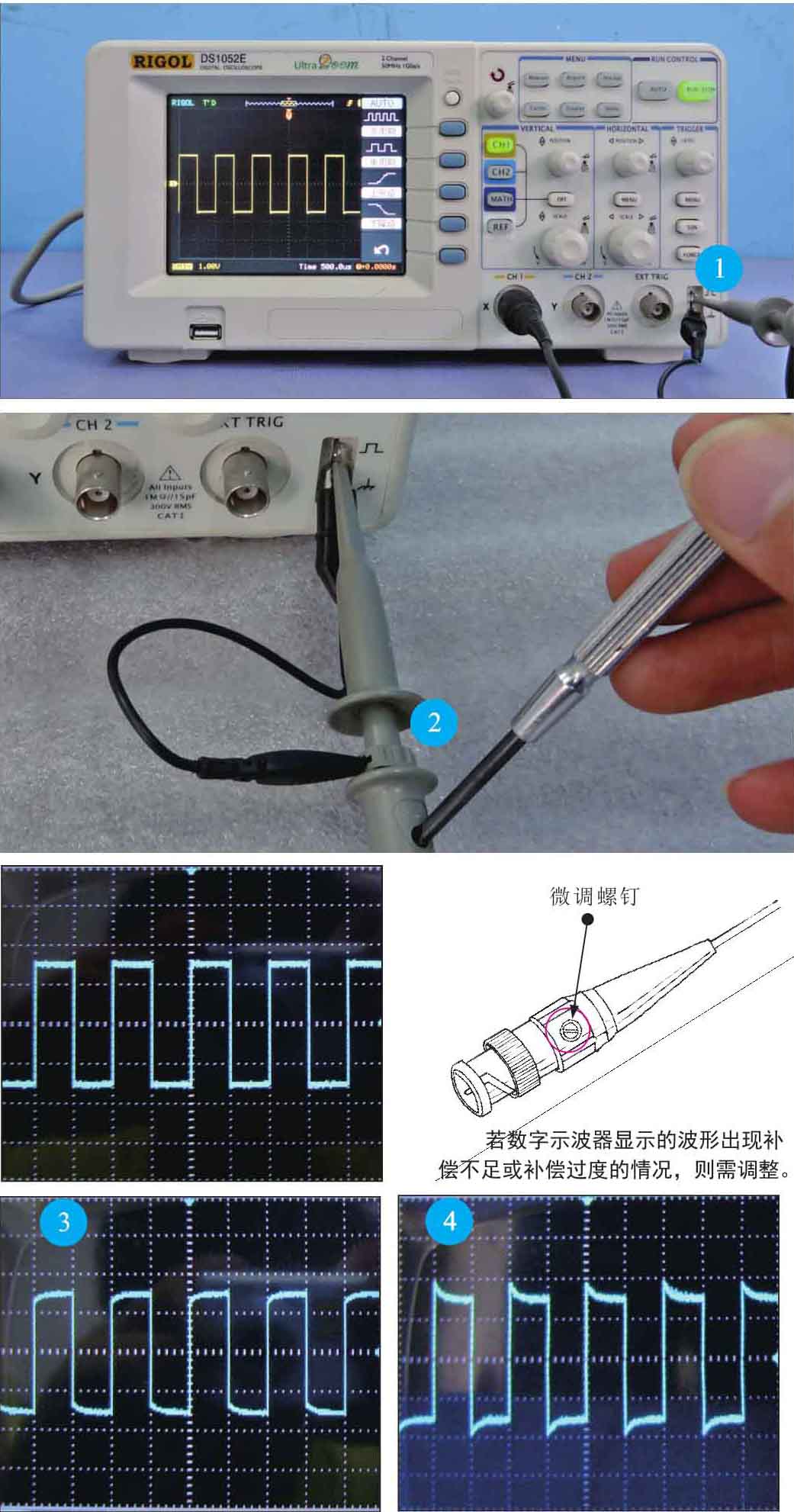

数字示波器本身有基准信号输出端，可将探头连接在基准信号输出端进行校正，如图3-8所示。
图3-8 数字示波器基准信号的校正
划重点
1 将测试线探头连接在基准信号输出端。
2 使用一字槽螺钉旋具微调探头上的调节螺钉，边调整边观察显示屏上的波形，直到显示正常的波形。
3 显示的波形为补偿不足的信号波形。
4 显示的波形为补偿过度的信号波形。
