4.1.3 采用复制延伸法设计分型面

下面举例说明采用复制延伸法设计分型面的一般方法和操作过程。

Stage1. 打开模具模型

将工作目录设置至D:\creo6.3\work\ch04.01.03，打开文件bowl_mold_1.asm。

Stage2. 创建分型面

Step1. 单击 功能选项卡 区域中的“分型面”按钮 。系统弹出“分型面”操控板。

Step2. 在系统弹出的“分型面”操控板中的 区域单击 按钮，在“属性”对话框中输入分型面名称main_ps，单击 按钮。

Step3. 遮蔽坯料。在模型树中右击 ，在快捷菜单中选择 命令。

Step4. 复制模型的外表面。

（1）采用“种子面与边界面”的方法选取所需要的曲面。在屏幕右下方的“智能选取栏”中选择“几何”选项。

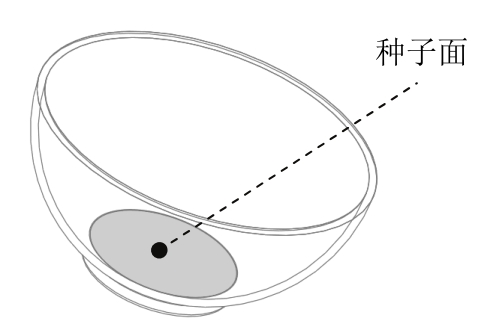

① 选取种子面。将模型调整到图4.1.13所示的视图方位，将鼠标指针移至模型中的目标位置，选取碗的内底面为种子面（图4.1.13）。

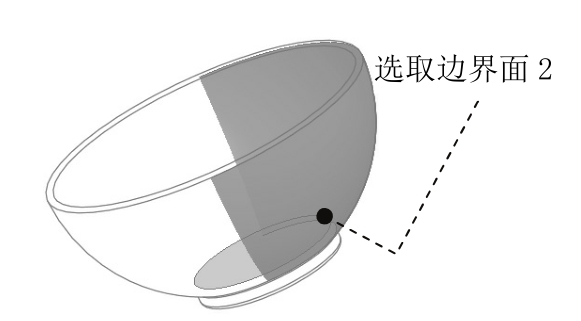

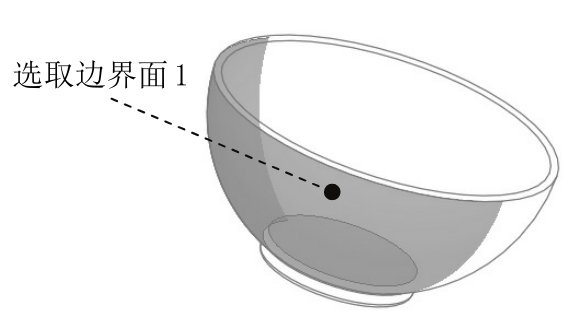

② 选取边界面（即模型的外表面）。按住<Shift>键依次选取图4.1.14和图4.1.15所示的模型外表面。

（2）单击 功能选项卡 区域中的“复制”按钮 。单击 功能选项卡 区域中的“粘贴”按钮 。在系统弹出的 操控板中单击 按钮。

Step5. 延伸分型面。

（1）在模型树中右击 ，在弹出的快捷菜单中选择 命令。

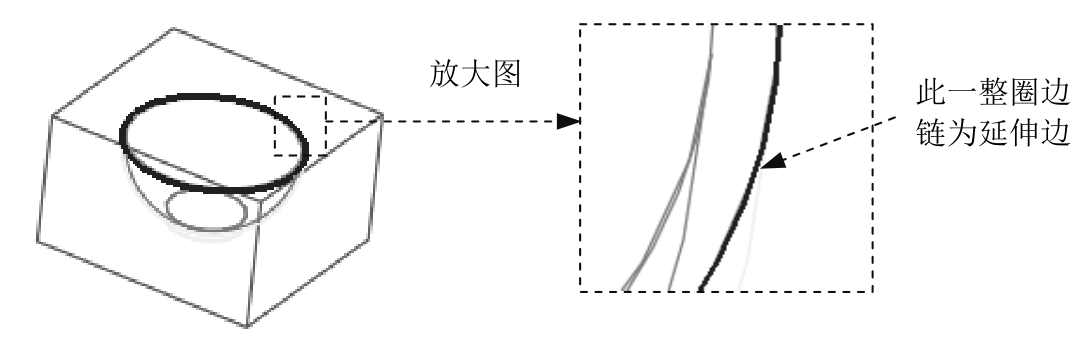

（2）选取图4.1.16所示的复制曲面边链，再按住<Shift>键，选取与圆弧边相接的另一条边线（系统自动加亮一圈边线的余下部分）。

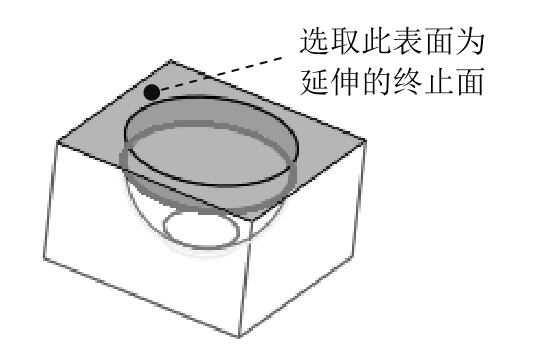

（3）选择命令。单击 功能选项卡 后的 按钮，在弹出的快捷菜单中单击 命令，此时系统弹出 操控板，按下 按钮（将曲面延伸到参考平面）；在系统 的提示下，选取图4.1.17所示的表面为延伸的终止面；预览延伸后的面组，确认无误后，单击 按钮，完成后的延伸曲面如图4.1.17所示。

Step6. 在“分型面”操控板中单击“确定”按钮 ，完成分型面的创建。

Stage3. 构建模具元件的体积块

Step1. 选择 功能选项卡 区域中的 命令，可进入“体积块分割”操控板。

Step2. 在系统弹出的“体积块分割”操控板中单击“参考零件切除”按钮 ，此时系统弹出“参考零件切除”操控板；单击 按钮，完成参考零件切除的创建。

Step3. 在系统弹出的“体积块分割”操控板中单击 按钮，将“体积块分割”操控板激活，此时系统已经将分割的体积块选中。

Step4. 选取分割曲面。

（1）在“体积块分割”操控板中单击 右侧的 按钮将其激活。在模型中主分型面的位置右击，从快捷菜单中选取 命令。

（2）在系统弹出的“从列表中拾取”对话框中，选取列表中的 分型面，然后单击 按钮。

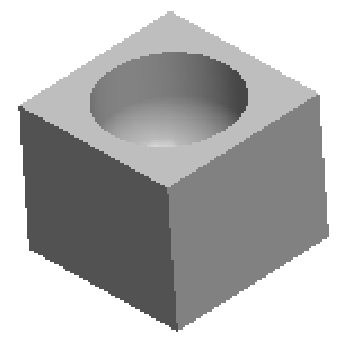

Step5. 在“体积块分割”操控板中单击 按钮，在“体积块”界面中单击 区域，此时模型的下半部分变亮，如图4.1.18所示，然后在选中的区域中将名称改为lower_vol；在“体积块”界面中单击 区域，此时模型的上半部分变亮，如图4.1.19所示，然后在选中的区域中将名称改为upper_vol。

Step6. 在“体积块分割”操控板中单击 按钮，完成体积块分割的创建。

Stage4. 抽取模具元件及生成浇注件

浇注件命名为MOLDING 。 K7zUvMUz/77wcAo+AUFuEEWvLs22y6cSWZTtiHC5j18Fm4it5adzrtmKdWb5i0Ai
