模具设计到这个阶段，需要构建浇注系统，包括浇道、浇口和流道等，这些要素是以特征的形式出现在模具模型中的。Creo 6.0中有两类模具特征：常规特征和自定义特征。

● 常规特征是增加到模型中以促进注射进程的特定特征。这些特征包括侧面影像曲线、起模杆孔、浇道、浇口、流道、水线、拔模线、偏距区域、体积块和裁剪特征。

● 用户也可以预先在零件模式中创建注道、浇口和流道等自定义特征，然后在设计模具的浇注系统时，将这些自定义特征复制到模具组件中并修改其尺寸，这样就能够大大提高工作效率。

特征创建举例—创建浇注系统

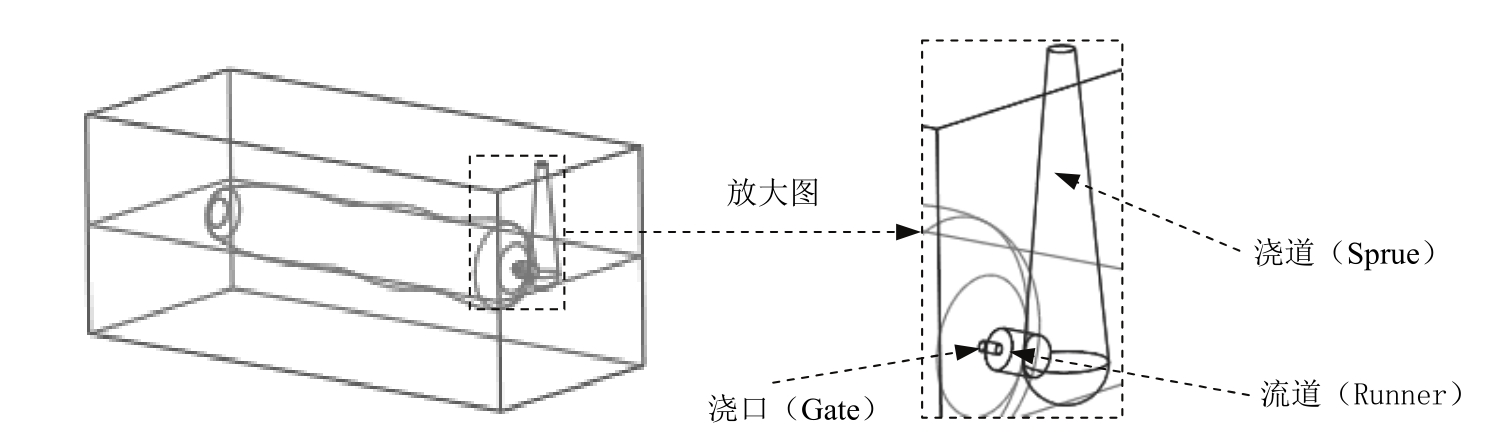

下面的操作是在零件handle.prt的模具坯料中创建图2.6.1所示的浇注系统，以此说明在模具中创建特征的一般操作过程。

Stage1. 创建浇道（Sprue）

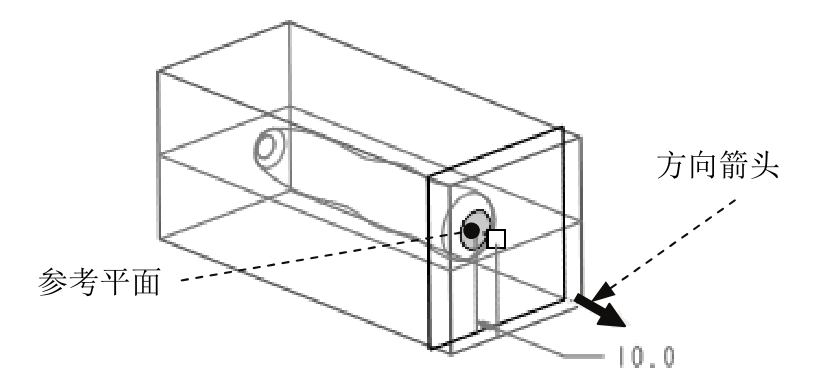

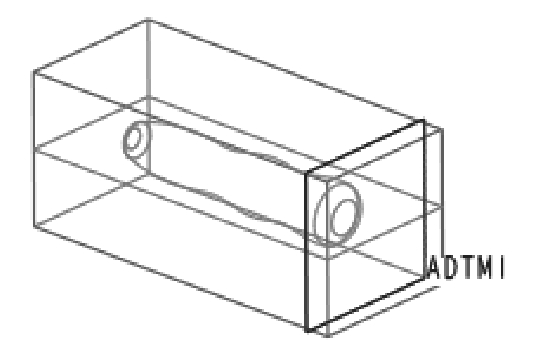

Step1. 创建图2.6.2所示的基准平面ADTM1，该基准平面将作为浇道特征的草绘平面。单击 功能选项卡 区域中的“平面”按钮 ，系统弹出“基准平面”对话框，选取图2.6.3所示的参考件的顶面为参考平面（在列表框中选取），然后输入偏距值10.0，单击 按钮。

说明： 在选取参考平面时，可将坯料隐藏起来，也可从列表中选取，来选取参考件的顶面。

Step2. 创建一个旋转特征作为主流道。

（1）单击 功能选项卡 区域中的 按钮。

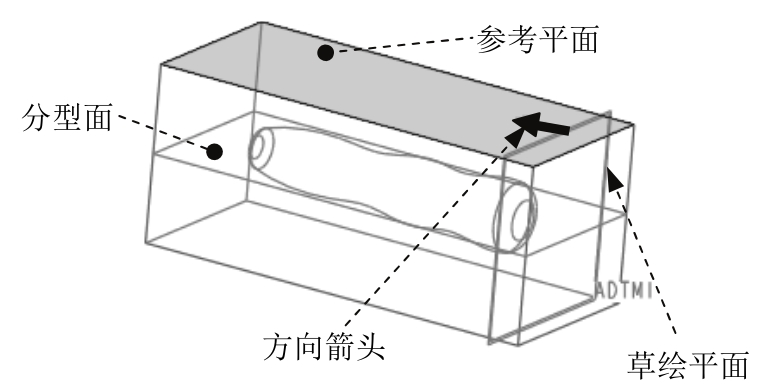

（2）在绘图区右击，从快捷菜单中选择 命令，选择ADTM1基准平面为草绘平面，选取一个与分型面平行的坯料顶面为参考平面（图2.6.4），方向为 ，单击 按钮，此时系统进入截面草绘环境。

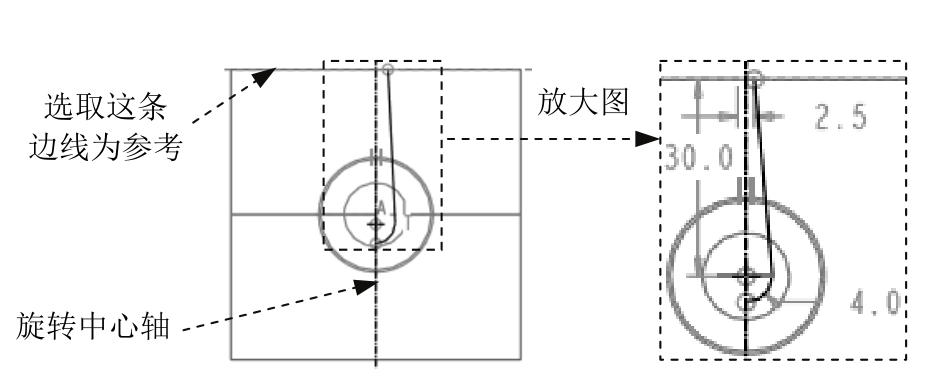

（3）进入截面草绘环境后，依次选取MOLD_RIGHT基准平面和图2.6.5所示的边线为草绘参考，然后绘制图2.6.5所示的截面草图（注意：要绘制旋转中心轴）。完成绘制后，单击“草绘”操控板中的“确定”按钮 。

（4）在操控板中，选取旋转角度类型 ，旋转角度为360°。

（5）单击操控板中的 按钮，完成特征创建。

Stage2. 创建流道（Runner）

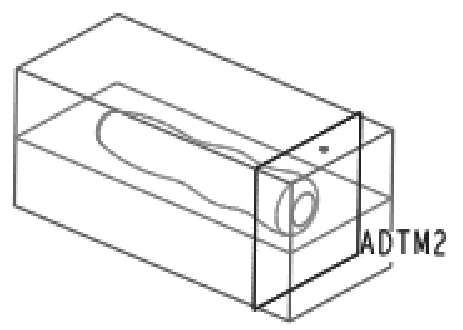

Step1. 创建图2.6.6所示的基准平面ADTM2，该基准平面将在后面作为流道特征的草绘平面。在 功能选项卡中单击“平面”按钮 ，系统弹出“基准平面”对话框，选取图2.6.3所示的参考件的顶面为参考平面，然后输入偏距值2.0，单击对话框中的 按钮。

Step2. 创建一个拉伸特征作为分流道。

（1）单击 功能选项卡 区域中的 按钮，在操控板中，确认“实体”按钮 被按下。

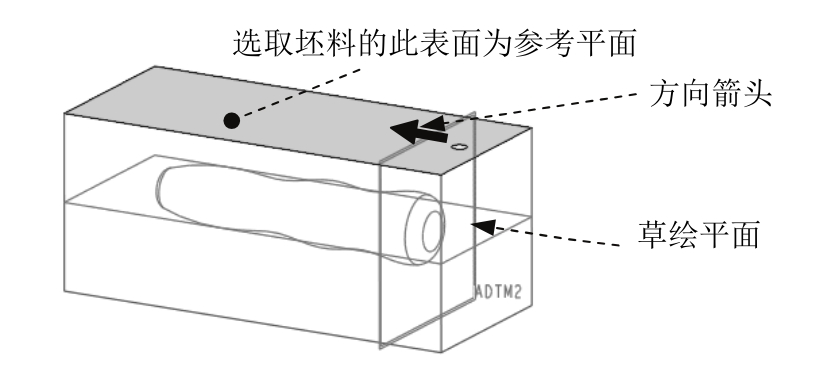

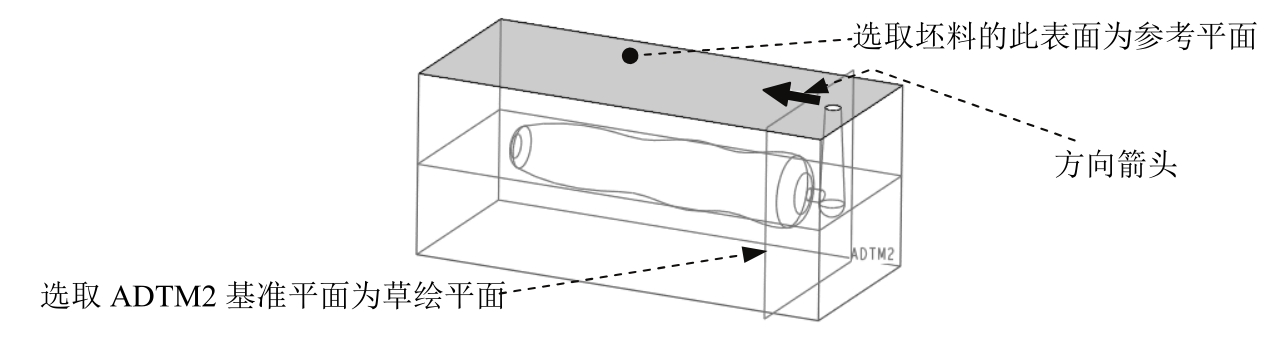

（2）在绘图区右击，从快捷菜单中选择 命令，选取ADTM2基准平面为草绘平面，图2.6.7所示的坯料表面为参考平面，方向为 ，单击 按钮，系统进入截面草绘环境。

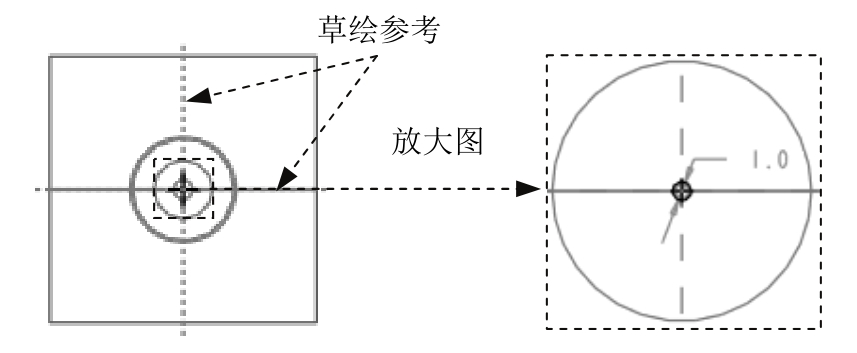

（3）进入草绘环境后，选取MAIN_PARTING_PLN和MOLD_RIGHT基准平面为草绘参考，绘制图2.6.8所示的截面草图，完成绘制后，单击“草绘”操控板中的“确定”按钮 。

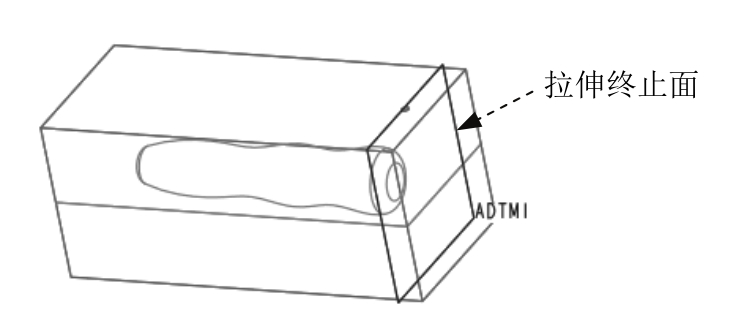

（4）在操控板中，选取深度选项为 （至曲面），然后选取图2.6.9所示的基准平面ADTM1为拉伸终止面。

（5）单击操控板中的 按钮，完成特征创建。

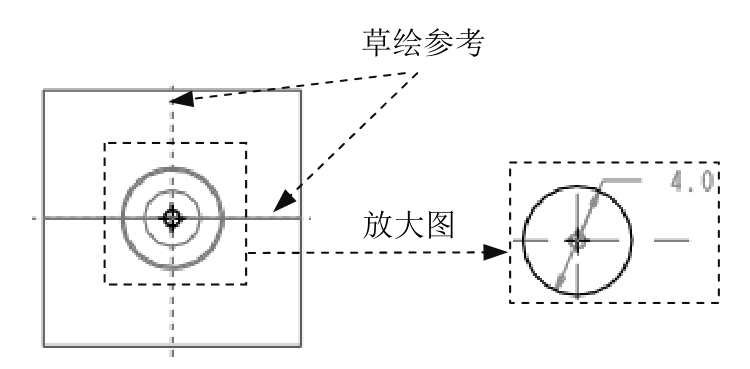

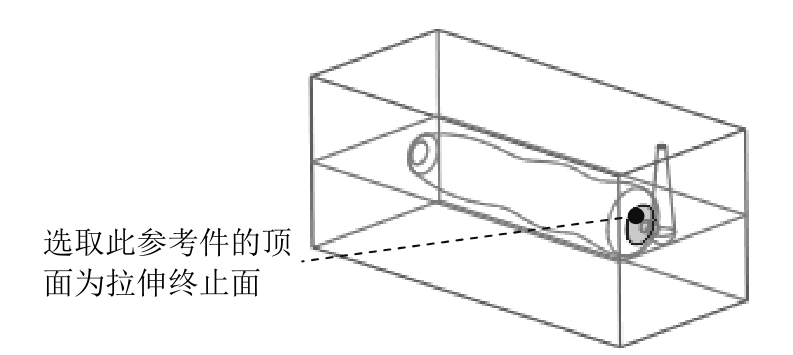

Step3. 创建一个拉伸特征作为浇口。单击 功能选项卡 区域中的 按钮，选取ADTM2基准平面为草绘平面，图2.6.10所示的坯料表面为参考平面，方向为 ，单击 按钮，选取MAIN_PARTING_PLN和MOLD_RIGHT基准平面为草绘参考，绘制图2.6.11所示的截面草图，选取深度类型为 ，选取图2.6.12所示的面为拉伸终止面。单击 按钮，完成拉伸特征的创建。
