这款产品外形简单，没有复杂的曲面，骨架也相对简单。简单产品的建模流程与方法都是一样的。

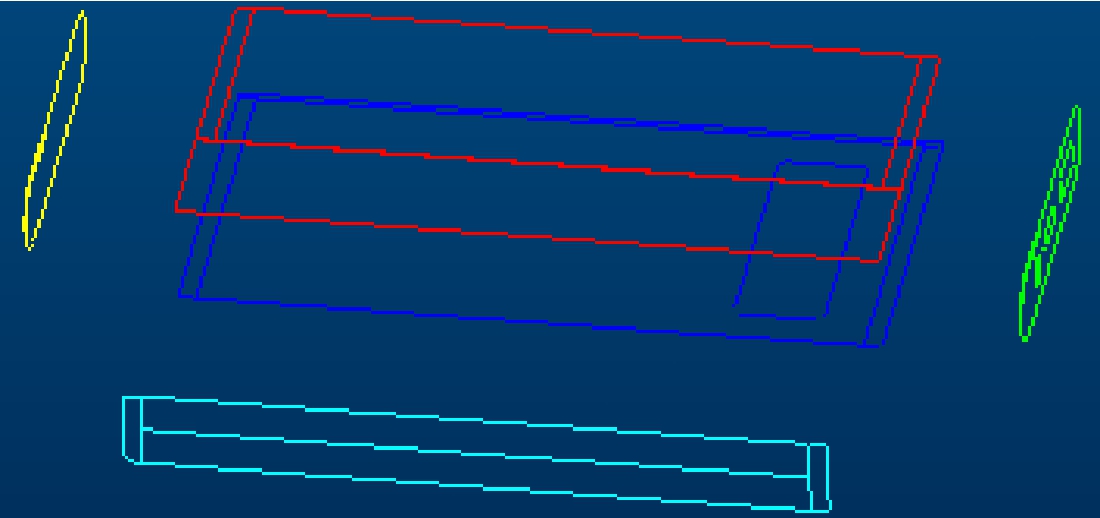

（1）首先将原始线框导入3D软件中，将不同视图的线条设置成不同的颜色。图2-23所示为导入3D软件中的线框。
图2-23 导入3D软件中的线框

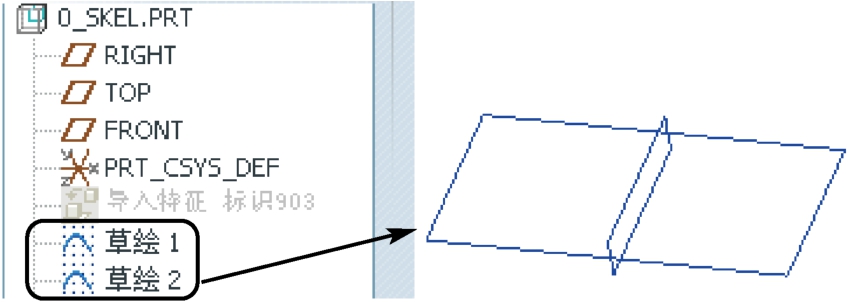

（2）导入线框后，下一步是草绘两条曲线，用来控制整个产品的长、宽、高，如图2-24所示。
图2-24 用来控制产品尺寸的线条

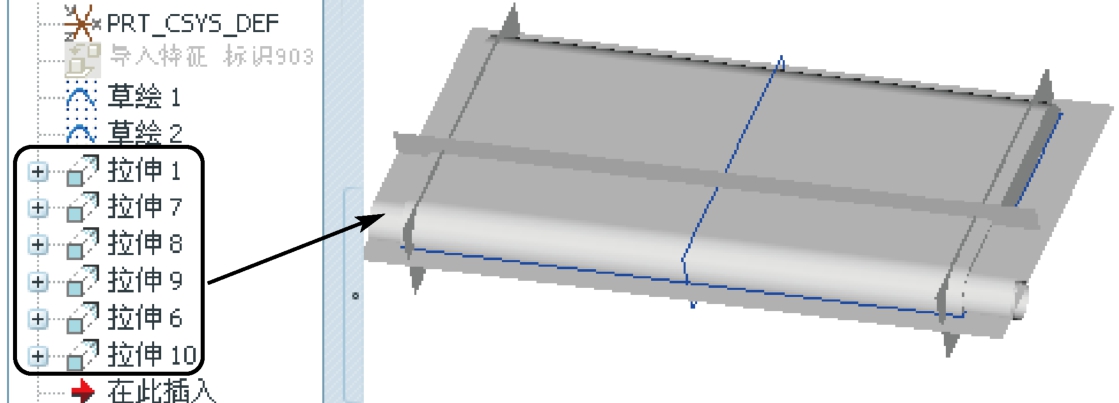

（3）拉伸产品主体外形曲面，如图2-25所示。
图2-25 拉伸主体外形曲面

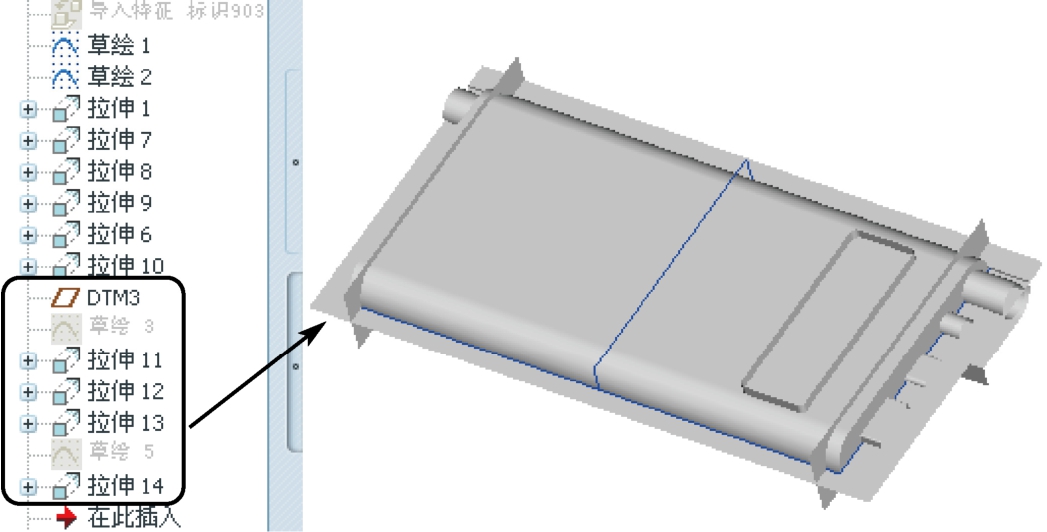

（4）进一步完成其他曲面的构建，如图2-26所示。
图2-26 构建拆件需要的其他曲面
（5）构建完成的骨架如图2-27所示。
图2-27 构建完成的骨架
技巧提示
再简单的产品，为了以后更改方便，在建模的时候也要遵循自顶向下的设计理念，先做骨架，再根据骨架拆分零件。
