模具初步分析主要分析产品各个零件的成型方法及模具设计的分模示意图，要清楚模具分型面位于零件的什么位置。
这款翻盖式移动电源的模具初步分析如下。
（1）前支架是塑料件，通过塑胶模具注塑成型。模具分型面位于外表面，外表面为前模方向，内表面为后模方向。由于前支架要旋转打开，因此两侧要设计旋转轴，旋转轴做滑块抽芯。前支架分模示意图如图2-19所示。

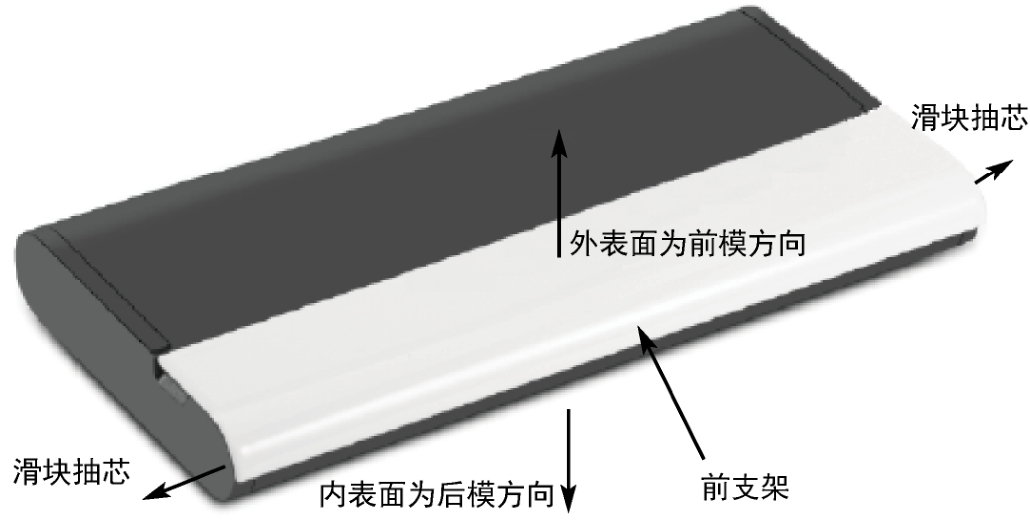

图2-19 前支架分模示意图

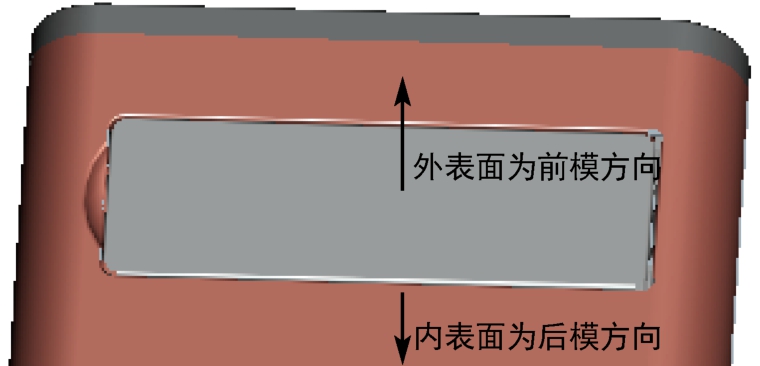

图2-20 后支架分模示意图
（2）后支架是塑料件，通过塑胶模具注塑成型。模具分型面位于外表面，外表面为前模方向，内表面为后模方向。后支架分模示意图如图2-20所示。
（3）上壳和下壳都是塑料件，通过塑胶模具注塑成型。模具分型面位于外表面，外表面为前模方向，内表面为后模方向。由于上壳及下壳的两侧要配合前支架设计旋转轴，两侧设计大行位。上壳分模示意图如图2-21所示。

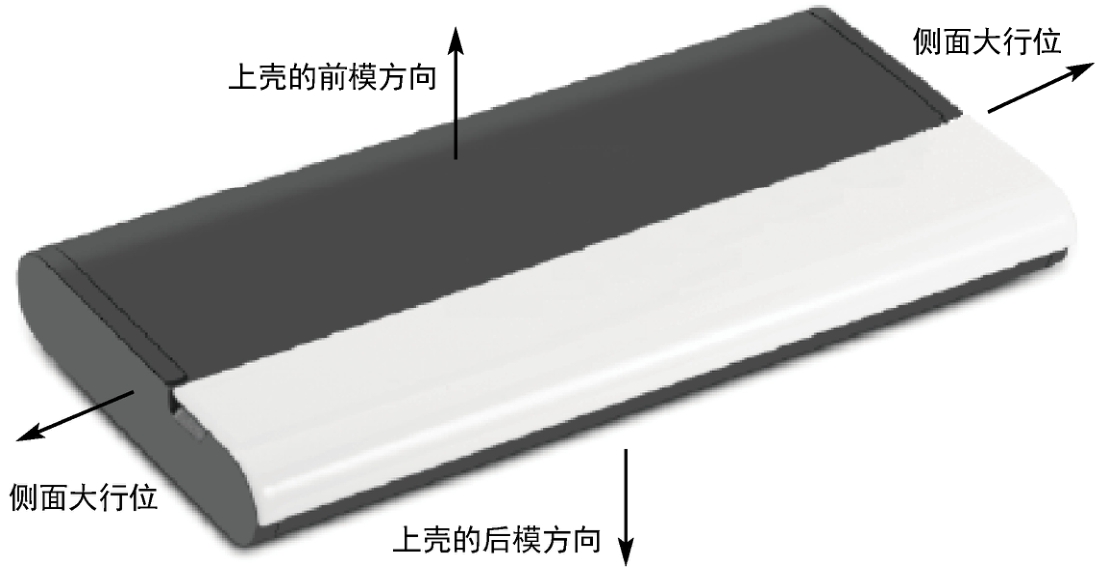

图2-21 上壳分模示意图
（4）左侧盖板和右侧盖板都是塑料件，通过塑胶模具注塑成型。模具分型面位于外表面的最底部，外表面为前模方向，内表面为后模方向。右侧盖板分模示意图如图2-22所示。

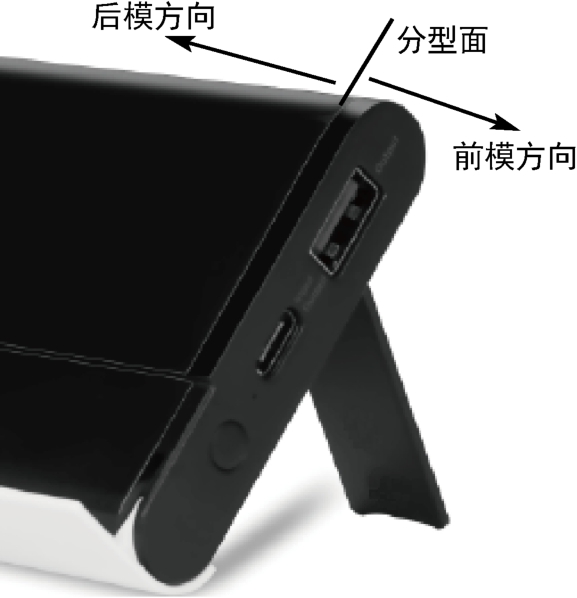

图2-22 右侧盖板分模示意图
（5）按键是塑料件，通过塑胶模具注塑成型。模具分型面位于外表面的最底部，外表面为前模方向，内表面为后模方向。
