有了原始设计资料后，要对ID效果图进行分析，在分析ID效果图时要结合产品的功能。一般从以下几个方面来分析。

（1）通过ID效果图了解产品的基本构成。

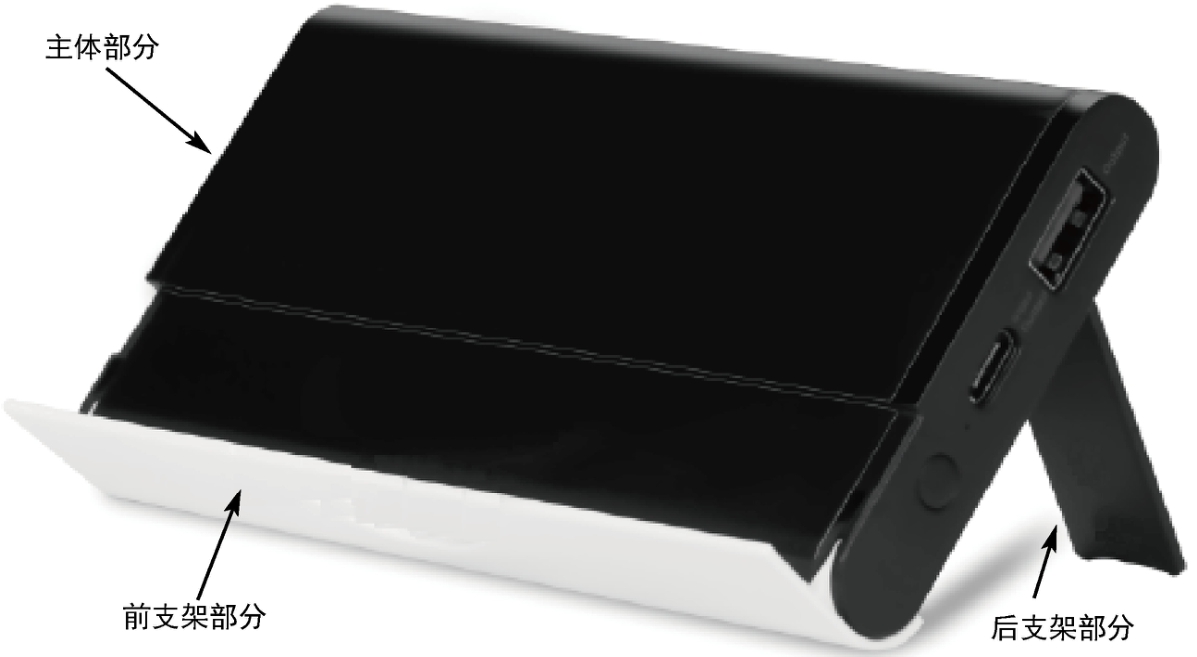

通过分析这款翻盖式移动电源ID效果图可知，该产品主要由前支架部分、主体部分、后支架部分三大部分组成，其中前支架与后支架要能打开，如图2-4所示。

（2）结合功能进一步分析各部分的构成。

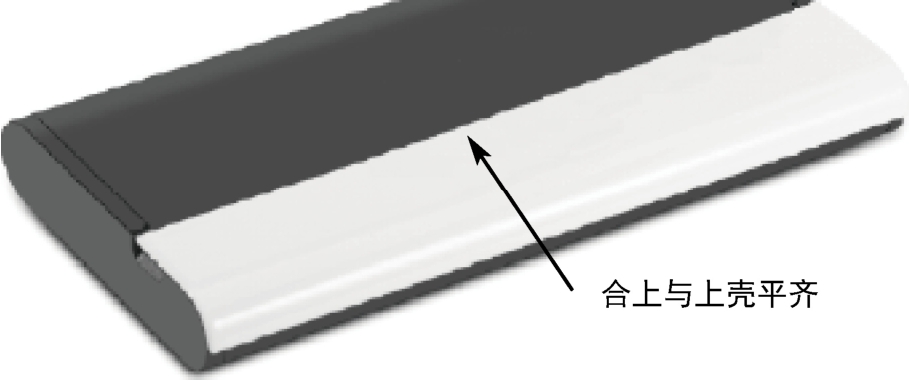

① 由ID效果图分析可知，前支架部分只有前支架一个零件，翻开具有支架功能，合起来与上壳平齐，如图2-5所示。

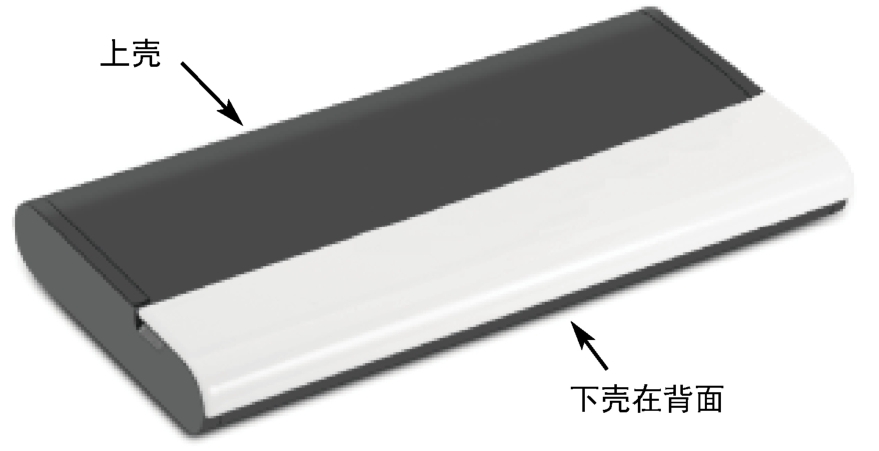

② 主体部分包含整个产品的大部分零件，有上壳、下壳、左侧盖板、右侧盖板、按键。上壳和下壳的区分如图2-6所示。

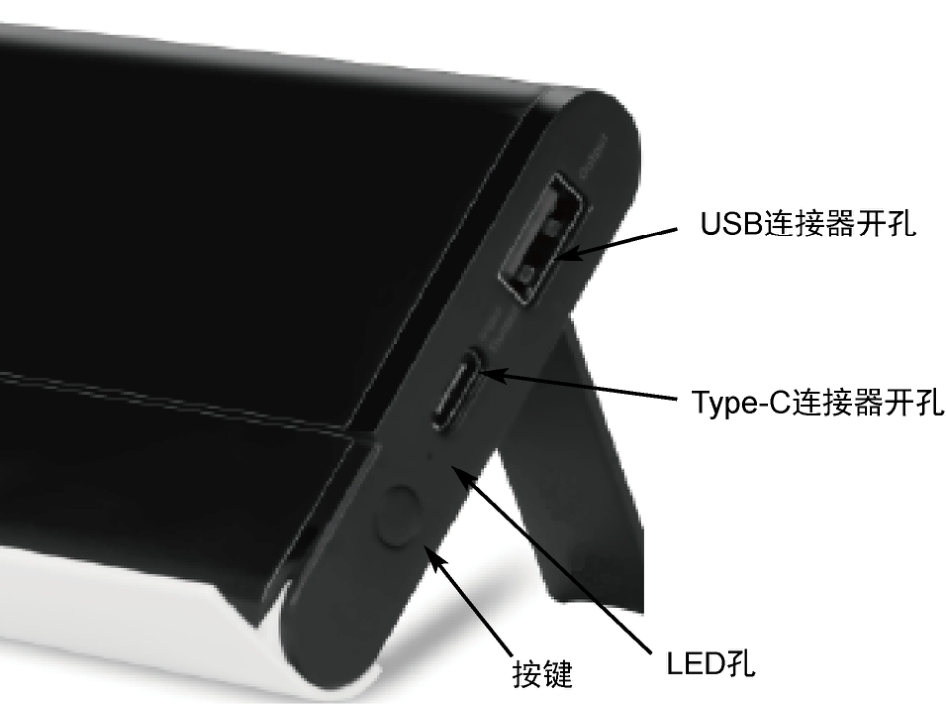

③ 主体部分的右侧盖板上有USB连接器开孔、Type-C连接器开孔、按键、LED孔，如图2-7所示。

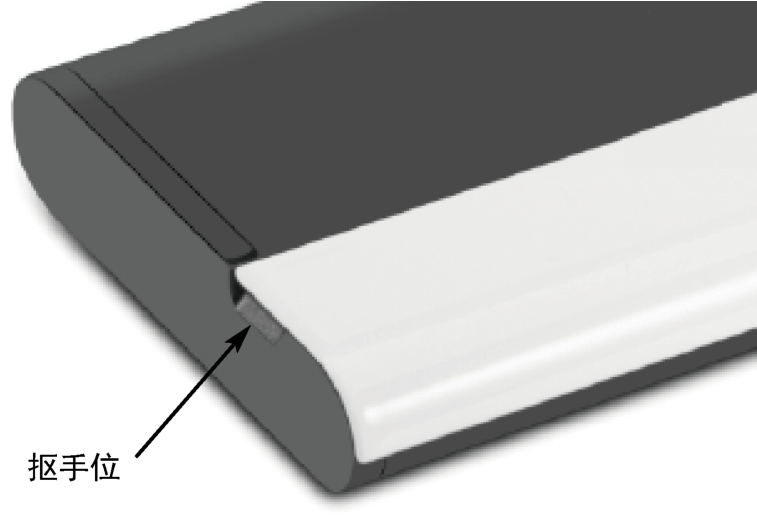

④ 主体部分的左侧盖板上有一个抠手位，便于打开前支架，如图2-8所示。

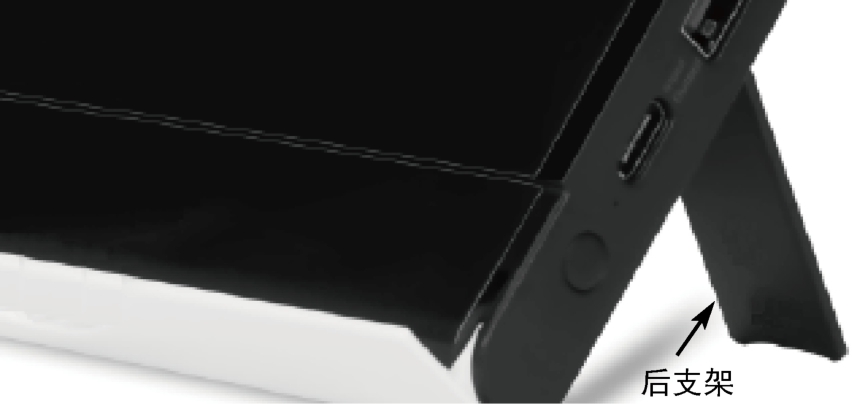

⑤ 后支架部分只有后支架一个零件，翻开具有支撑功能，合起来与下壳平齐，如图2-9所示。
