这款翻盖式移动电源是一款全新设计、全新研发的电子产品，具有普通移动电源的功能。其主要创新点是自带翻盖式手机支架功能，可以将手机以一定倾斜的角度放在移动电源打开的支架上，可以实现支撑手机的功能，使用者在给手机充电的同时可以看视频、聊天，达到解放双手的目的。同时，这款移动电源与手机支架相结合，增强了便携性，方便消费者携带，尤其适用于经常出差的消费者，可以在高铁、火车、飞机候机场等场所使用。

产品具有如下主要特点：

（1）让移动电源拥有手机支架功能，实现一边充电一边观影、聊天等功能。

（2）支架隐藏式设计，不影响外观，美观性好。

（3）电量显示隐藏式设计。

（4）中高端产品，外观精致美观。

这款翻盖式移动电源整机尺寸为138.00mm×70.00mm×14.50mm（长×宽×厚）。

技巧提示

这款翻盖式移动电源的结构设计在整个移动电源行业中还是很有难度的，具有代表性。把这款产品的整机结构设计好，能体现出结构设计人员的技能与经验。读者可以根据ID效果图，先自己思考整个产品的结构设计思路，再看书，这样会收获更多。

这款翻盖式移动电源的原始设计资料如下。

（1）ID效果图及ID线框。

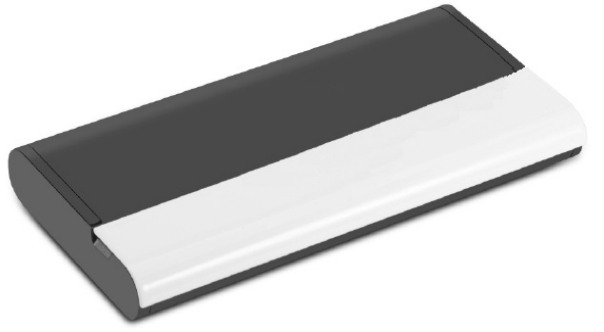

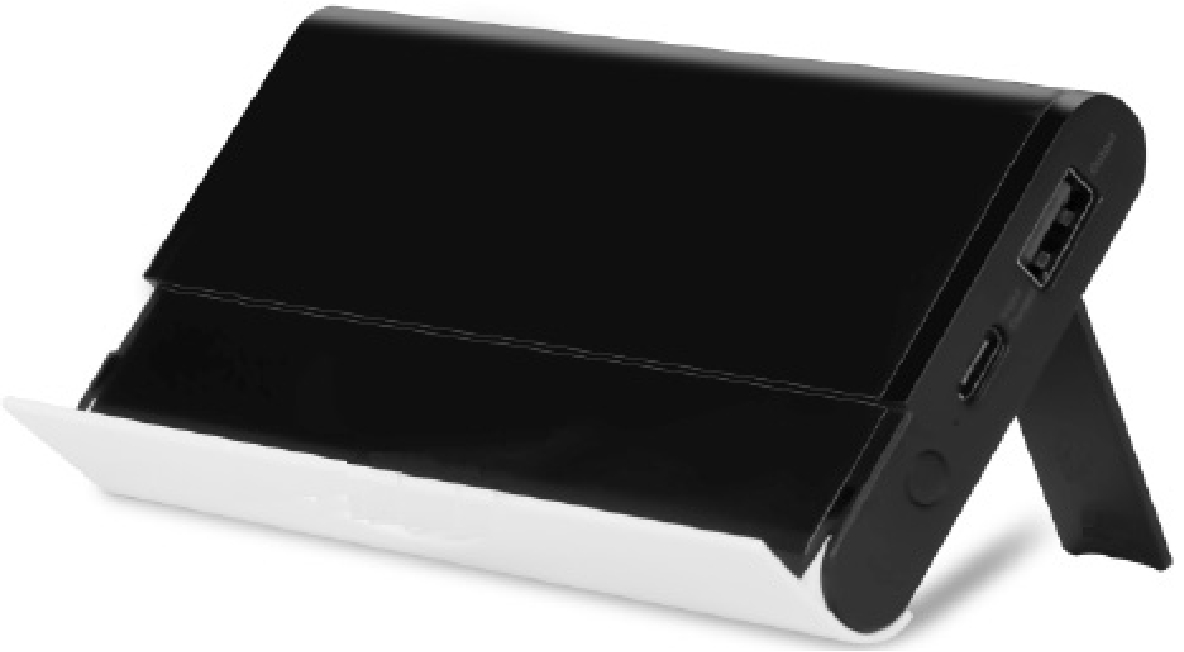

图2-1所示为翻盖式移动电源的ID效果图，图2-2所示为翻盖式移动电源支架打开效果图。产品外观颜色是黑白色，前支架颜色是白色，主体颜色是黑色，产品外观还有好几种配色，如黑灰色、黑红色等。

（2）产品的功能需求。

产品的功能需求包括结构功能需求、电子功能需求、包装功能需求，这里只分析与结构相关的功能需求。

这款翻盖式移动电源与结构相关的功能需求如下：

① 一个USB接口输出，一个Type-C接口输入兼输出。

② 具有手机支架功能。

③ 电量显示用数码管，采用隐藏式设计。

④ 电芯为聚合物锂电池，容量为10 000mAh，电芯选用市场常用的型号及规格。

⑤ 产品外观颜色有黑白、黑灰、黑红。

⑥ 产品正面及背面为高光效果，侧面为磨砂效果。

⑦ 具有一个电源开关键。

⑧ 具有绿色、红色指示灯。

（3）其他辅助类资料。

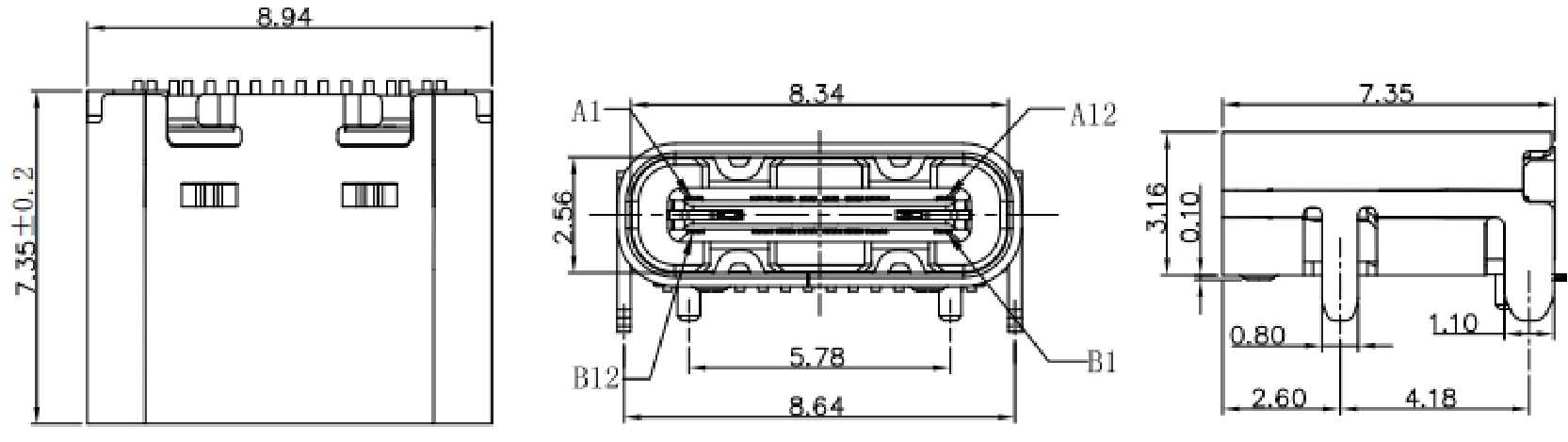

其他辅助类资料包括电子元器件规格书等。图2-3所示为Type-C连接器的规格书。
