1.5.6 充电盒翻盖部分结构设计要点讲解

(1)翻盖外壳与翻盖内壳的结构选用卡扣连接,设计三个卡扣,公扣宽度为5.00mm,扣合量为0.40mm,预留0.20mm左右的空间用于后续增加扣合量。翻盖外壳做母扣,扣位通过模具斜顶出模,翻盖内壳做公扣,前模枕位出模,具体如图1-106所示。


图1-106 翻盖外壳与翻盖内壳的固定

(2)翻盖内壳的上表面做细磨砂处理,但避空耳机的凹槽位要抛光。为了便于凹槽位抛光,在进行模具设计时要将凹槽位拆分出来做成镶件,因此在进行结构设计时要将翻盖内壳的上表面做成平面,尽量不设计弧形或者斜面,以免增加模具制造难度。翻盖内壳的上表面处理如图1-107所示。


图1-107 翻盖内壳的上表面处理

(3)翻盖内壳位于翻盖外壳内,四周间隙为0.05mm,具有止口的功能,但还需要增加反止口与支撑骨位,间隙为0.05mm,如图1-108所示。


图1-108 反止口与支撑骨位

(4)在翻盖内壳与翻盖外壳上设计一个定位柱,间隙为0.02mm,如图1-109所示。


图1-109 定位柱

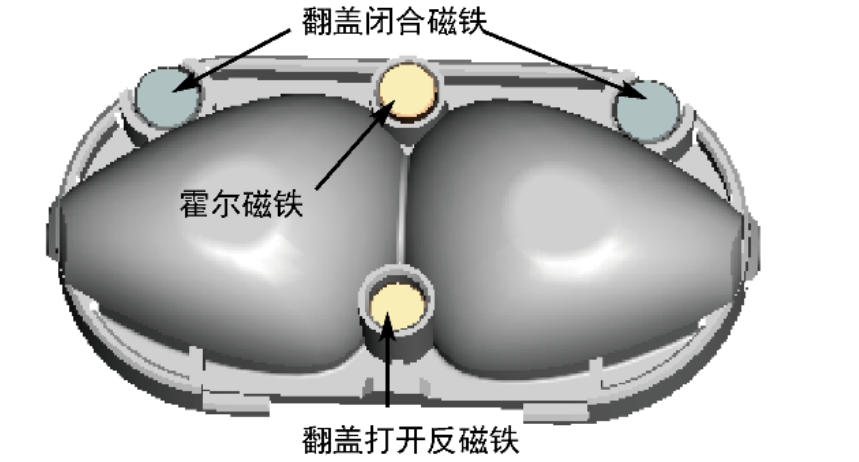

(5)在翻盖内壳上安装四个磁铁,其中有两个翻盖闭合磁铁,一个翻盖打开反磁铁,一个霍尔磁铁,如图1-110所示。


图1-110 磁铁分布 win7PruNp6BnGbmvfFuXIpXICdfKEPPDavHWcRQrbx/e0JEU2/fmpXKcwbJsaVNI
