本节将继续对第2章中建立的轴承座进行网格划分，生成有限元模型。
1）打开轴承座几何模型BearingBlock.db文件。
2）选择单元类型。
执行主菜单中的Main Menu>Preprocessor>Element Type>Add/Edit/Delete命令，弹出Element Types对话框，如图3-41所示。单击Add按钮，弹出Library of Element Types对话框，如图3-42所示，在左边的列表框中选择Structural Mass> Solid选项，在右边的列表框中选择Brick 8 node 185选项，即选择实体185号单元。单击OK按钮，此时在Element Types对话框中会出现所选单元的相应信息。
3）定义单元选项。

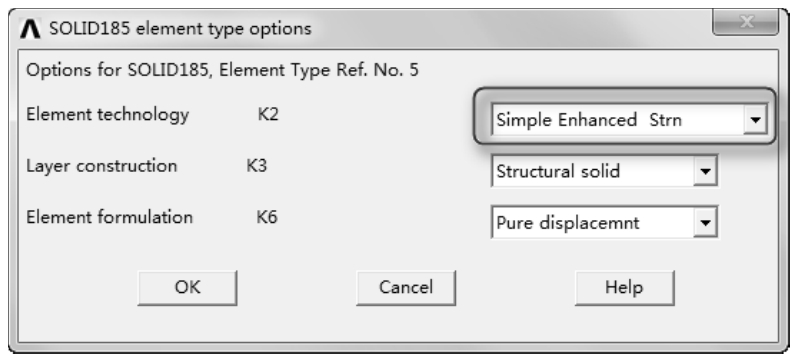

在图3-41所示的Element Types对话框中单击Options按钮，弹出SOLID185 element type options对话框，如图3-43所示。在Element technology K2后面的下拉列表框中选择Simple Enhanced Strn选项，单击OK按钮，回到图3-41所示的Element Types对话框中，单击Close按钮关闭该对话框。

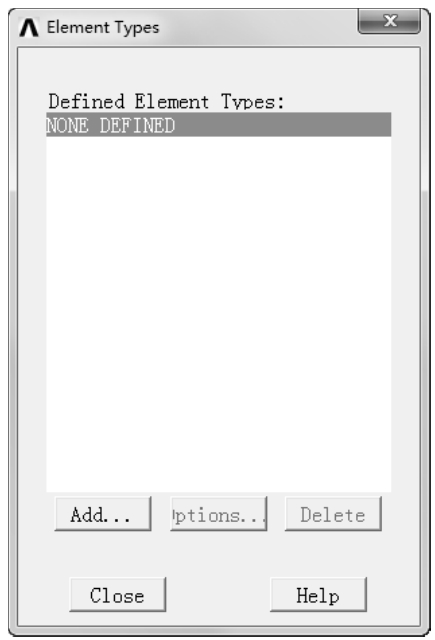

图3-41 Element Types对话框
图3-42 Library of Element Types对话框
图3-43 SOLID185 element type options对话框
4）定义材料属性。
执行主菜单中的Main Menu>Preprocessor>Material Props>Material Models命令，弹出Define Material Model Behavior窗口，如图3-44所示。在右边的Material Models Available列表框中依次选择Structural>Linear>Elastic>Isotropic选项，弹出Linear Isotropic Properties for Material Number 1对话框，如图3-44所示。在EX后面的文本框中输入1.73E+011（弹性模量），在PRXY后面的文本框中输入0.3（泊松比），单击OK按钮，然后选择Define Material Model Behavior窗口中的菜单Material>Exit命令退出，材料属性定义完毕。
5）转换视图。
执行实用菜单中的Unitity Menu>PlotCtrls>Pan Zoom Rotate命令，弹出Pan-Zoom-Rotate对话框，单击
按钮，然后单击Close按钮关闭。
6）根据对称性删除一半体。
执行主菜单中的Main Menu>Preprocessor>Modeling>Delete>Volume and Below命令，弹出Delete Volume & Below拾取框，用鼠标拾取对称面左边的体，如图3-45所示，单击OK按钮。
7）打开点、线、面、体编号控制器。

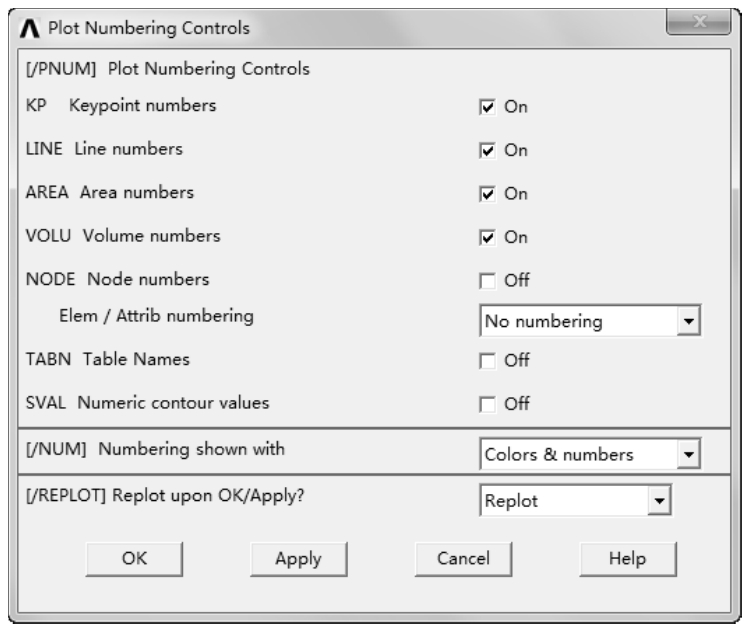

执行实用菜单中的Unitity Menu>PlotCtrls>Numbering命令，弹出Plot Numbering Controls对话框，如图3-46所示，分别选中KP、LINE、AREA、VOLU后面的复选框，把Off改为On，单击OK按钮。

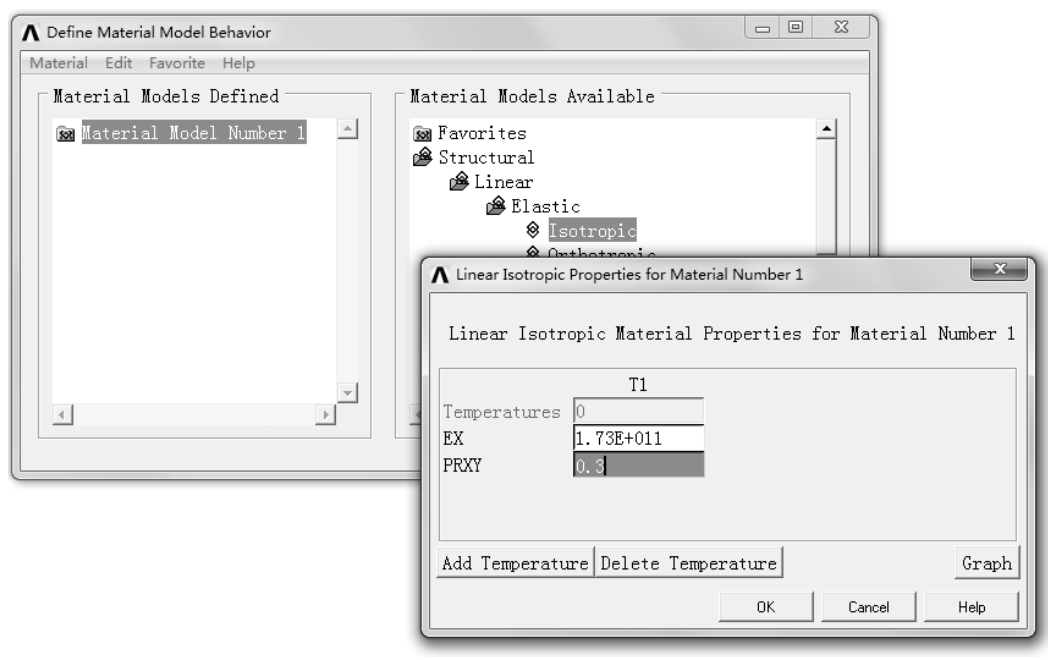

图3-44 定义材料属性
图3-45 选择要删除的体
图3-46 Plot Numbering Controls对话框
8）转换视图。
执行实用菜单中的Unitity Menu>PlotCtrls>Pan Zoom Rotate命令，弹出Pan-Zoom-Rotate对话框，单击
按钮，然后单击Close按钮关闭。
9）显示工作平面。
执行实用菜单中的Utility Menu>WorkPlane>Display Working Plane命令。
10）切分轴承座底座。
执行实用菜单中的Unitity Menu>WorkPlane>Align WP with>Keypoints命令，弹出关键点拾取框，用鼠标依次拾取编号为12、14、11的关键点，单击OK按钮。
执行主菜单中的Main Menu>Preprocessor>Modeling>Operate>Booleans>Divide>Volu by WorkPlane命令，弹出Divide Vol by WorkPlane拾取框，单击Pick All按钮。
11）对轴承孔生成圆孔面。
执行主菜单中的Main Menu>Preprocessor>Modeling>Operate>Extrude>Lines>Along lines命令，弹出Sweep Lines along Lines拾取框，拾取编号为L46的线，单击Apply按钮，然后拾取编号为L78的线，单击Apply按钮，可以看到生成的曲面A20。再拾取编号为L49的线，单击Apply按钮，然后拾取编号为L47的线，单击OK按钮，可以看到生成的曲面A29。
12）利用新生成的面分割体。
执行主菜单中的Main Menu>Preprocessor>Modeling>Operate>Booleans>Divide>Volu by Area命令，弹出Divide Vol by Area拾取框，用鼠标拾取编号为V11的体（可以随时关注拾取框中的拾取反馈，例如Volu NO.就显示了鼠标拾取体的编号），单击Apply按钮，然后拾取刚刚生成的面A20，再单击Apply按钮，再拾取编号为V9的体，单击Apply按钮，拾取刚刚生成的面A29，单击OK按钮。
13）平移工作平面、对体进行分割。
执行实用菜单中的Unitity Menu>WorkPlane>Offset WP to>Keypoints命令，弹出Offset WP to>Keypoints拾取框，用鼠标拾取编号为18的点，单击OK按钮。
然后执行主菜单中的Main Menu>Preprocessor>Modeling>Operate>Booleans>Divide>Volu by WorkPlane命令，弹出Divide Vol by WorkPlane拾取框，拾取编号为V5的体，单击OK按钮。
14）关闭点、线、面、体编号控制器。
执行实用菜单中的Unitity Menu>PlotCtrls>Numbering命令，弹出Plot Numbering Controls对话框，分别选中KP、LINE、AREA、VOLU后面的复选框，把On改为Off，单击OK按钮。
15）进行划分网格设置。
执行主菜单中的Main Menu>Preprocessor>Meshing>MeshTool命令，弹出MeshTool工具栏，如图3-47所示，选中Smart Size复选框，将下面的滑块向左滑动，使下面的数值变为4，然后单击Global后面的Set按钮，弹出Global Element Sizes对话框，在Size Element edge length后面的文本框中输入0.125，然后单击OK按钮。在MeshTool工具栏下面选中Hex/Wedge和Sweep单选按钮，其他选项默认，然后单击Sweep按钮，弹出Volume Sweeping对话框，单击Pick All按钮，网格划分完毕后，单击OK按钮。
16）隐藏工作平面。

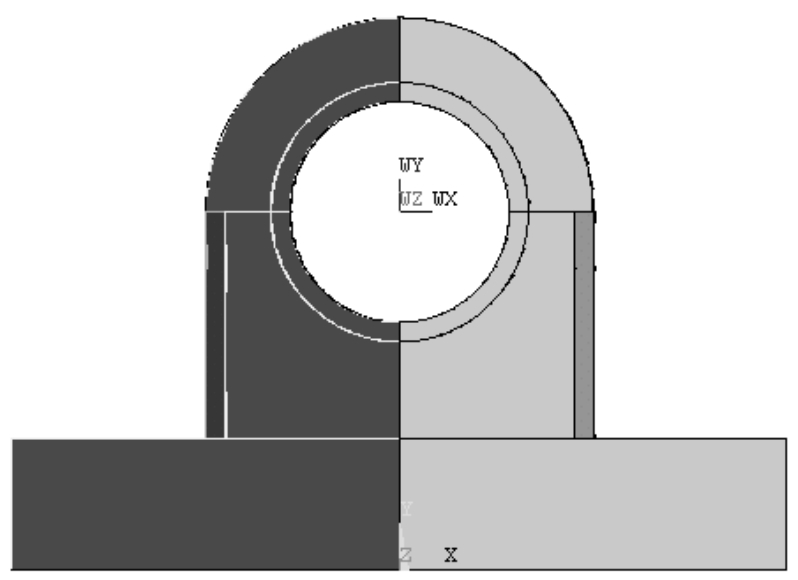

执行实用菜单中的Unitity Menu>WorkPlane>Display Working Plane命令，生成的结果如图3-48所示。

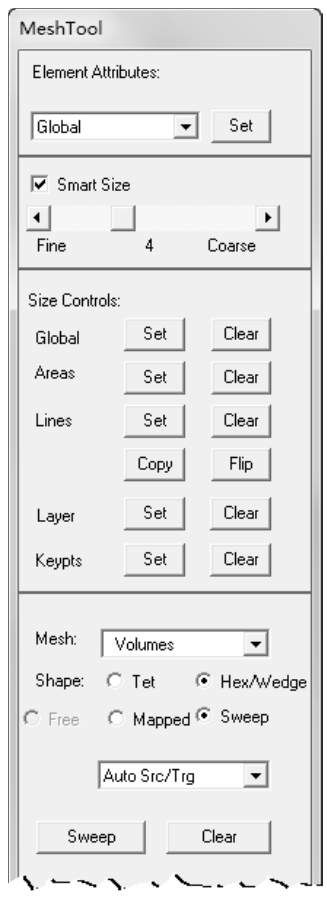

图3-47 MeshTool工具栏
图3-48 网格划分结果
17）镜像生成另一半模型。
执行主菜单中的Main Menu>Preprocessor>Modeling>Reflect>Volumes命令，弹出Reflect Volumes拾取框，单击Pick All按钮，弹出Reflect Volumes对话框，如图3-49所示，单击OK按钮。
18）合并重合面上的关键点和节点。
执行主菜单中的Main Menu>Preprocessor>Numbering Ctrls>Merge Items命令，弹出Merge Comcident or Equivalently Defined Items对话框，如图3-50所示，在Label后面的下拉列表框中选择All选项，单击OK按钮。

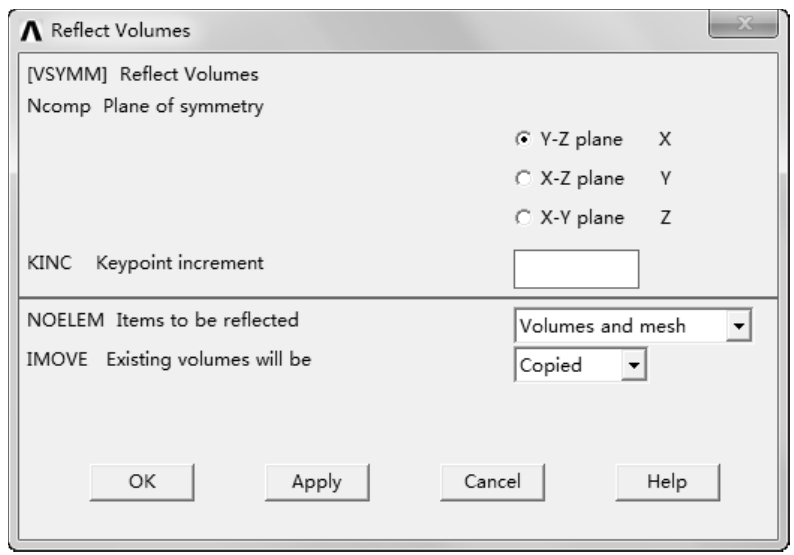

图3-49 Reflect Volumes对话框

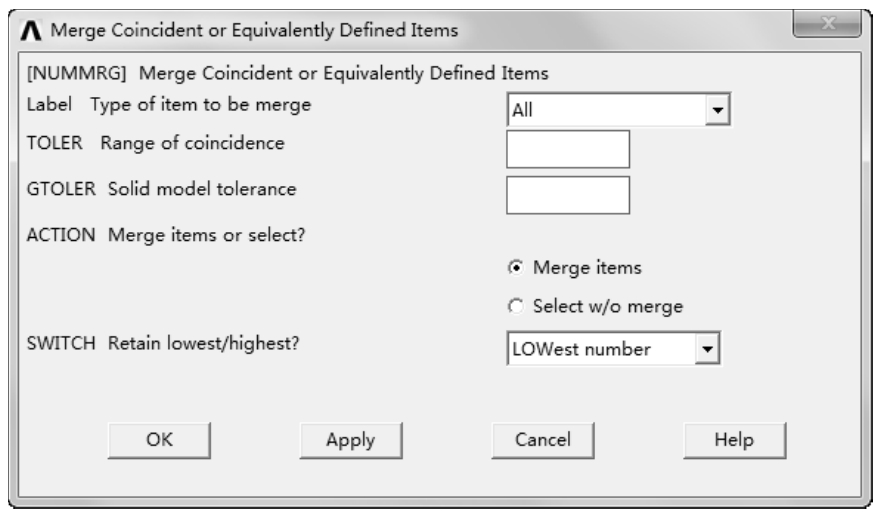

图3-50 Merge Coincident or Equivalently Defined Items对话框
19）显示有限元网格。

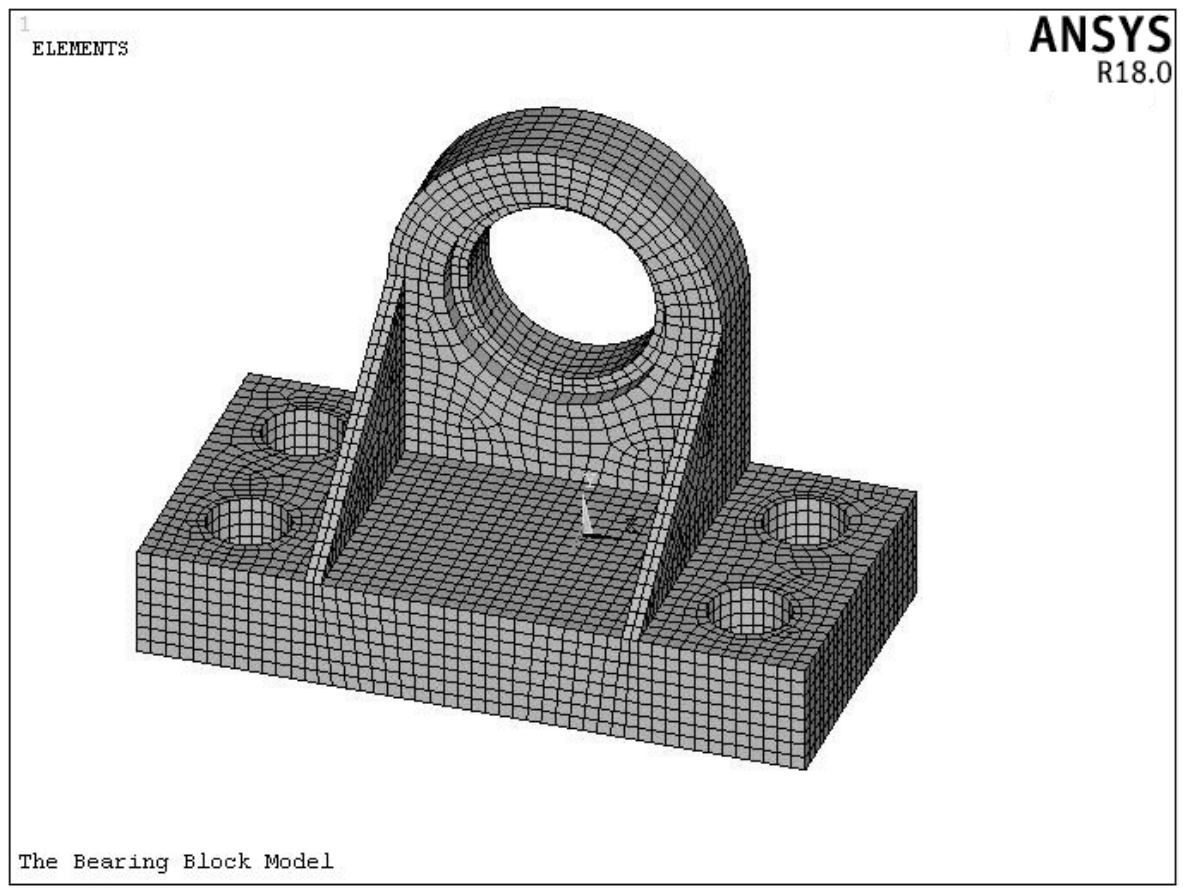

执行实用菜单中的Unitity Menu>Plot>Elements命令，最后生成的结果如图3-51所示。

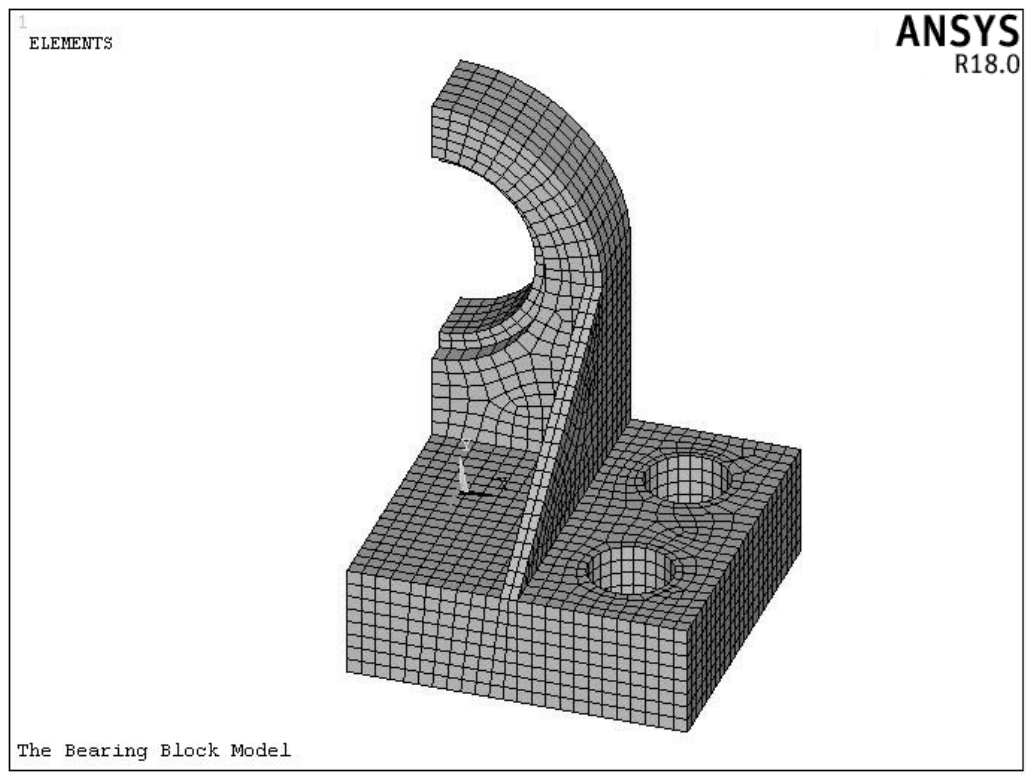

图3-51 轴承座有限元模型
20）保存有限元模型。
单击ANSYS Toolbar工具条中的SAVE_DB按钮，保存文件。
