2.3.4 麦克风(MIC)

麦克风是将声音转换为电信号的一种声电转换器件,它可将话音信号转化为模拟的话音电信号。麦克风又称为送话器、咪头、微音器、拾音器等。

1.麦克风的工作原理

在智能手机电路中用得较多的是驻极体麦克风,驻极体麦克风实际上是利用一个驻有永久电荷的薄膜(驻极体)和一个金属片构成的一个电容器。当薄膜感受到声音而振动时,这个电容器的容量会随着声音的震动而改变。

中高端智能手机还使用了MEMS(微型机电系统)麦克风, MEMS麦克风是基于MEMS技术制造的麦克风,简单来说就是一个电容器集成在微硅晶片上,并具有良好的噪声消除性能与良好的RF及EMI抑制性。

2.麦克风的外形特征

智能手机中的麦克风比较容易找,一般为圆形,在手机主板的底部,外观为黄色或银白色,麦克风上都会有一个黑色的胶圈,这个胶圈的作用是固定麦克风和屏蔽部分噪音干扰。

部分麦克风为长条形,外壳是一个银色的金属屏蔽罩,这种麦克风使用较少,一般是直接焊接在主板上。

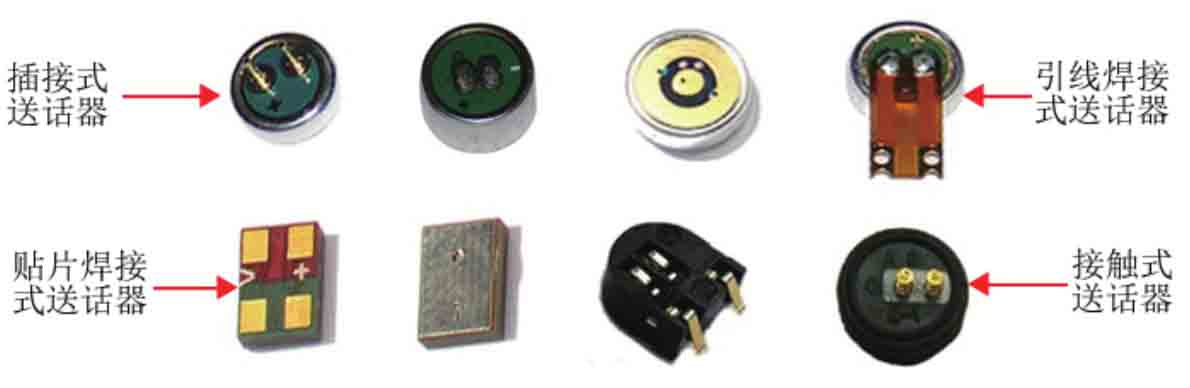

常见麦克风的外形如图2-65所示。

图2-65 常见麦克风的外形

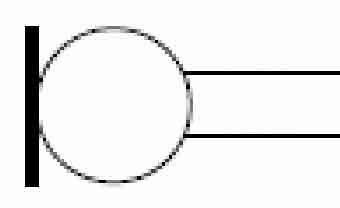

麦克风在电路中用字母MIC或Microphone表示,麦克风的电路符号如图2-66所示。

图2-66 麦克风的电路符号

3.麦克风故障分析

手机麦克风电路故障主要是对方听不到机主的声音,引起该故障的原因很多,如麦克风损坏或接触不良、麦克风无偏置电压、音频编码电路或音频处理器不正常。另外,软件故障也会造成送话不良故障。

麦克风本身引起的故障主要表现在以下几个方面。

(1)噪声大

这个故障主要表现为对方听主机的声音有很大的噪声,一般为麦克风性能不良、接触不好等原因造成,可更换麦克风或用酒精棉球擦拭麦克风触点。

(2)送话声音小

送话声音小一般为麦克风灵敏度降低造成,这种情况需要更换麦克风才能解决。手机麦克风在更换的时候,不能将正负极接反,否则会出现不能输出信号或送话声音小等故障。

(3)不送话

不送话故障除了麦克风本身问题之外,偏置电压不正常、音频电路问题都会引起不送话故障。软件问题也会造成不送话故障。 LDhRepD/jJAGCpFS4JoDZrfVuRhQkJeuCAFRI//39ZoErS4w0v0UR/7l39mprT4N
