EMI（Electromagnetic Interference，电磁干扰）是指电磁波与电子元件作用后产生的干扰现象，有传导干扰和辐射干扰两种。
通常认为电磁干扰传输有两种方式：一种是传导传输方式；另一种是辐射传输方式。从被干扰的敏感器来看，干扰耦合可分为传导耦合和辐射耦合两大类。
传导传输必须在干扰源和敏感器之间有完整的电路连接，干扰信号沿着这个连接电路传递到敏感器，发生干扰现象。这个传输电路可包括导线、设备的导电部件、供电电源、公共接地、电阻、电感、电容和互感元件等。
辐射传输是通过介质以电磁波的形式传播的，干扰能量按电磁场的规律向周围空间发射。常见的辐射耦合有三种：一是甲天线发射的电磁波被乙天线意外接收，称为天线对天线耦合；二是空间电磁场经导线感应而耦合，称为场对线的耦合；三是两根平行导线之间的高频信号感应，称为线对线的感应耦合。
在智能手机中，高频之间发生干扰通常包含许多种途径的耦合。正因为多种途径的耦合同时存在，反复交叉耦合，共同产生干扰，才使电磁干扰变得难以控制。因此在手机中要进行电磁干扰抑制。
智能手机中的EMI滤波器根据使用的位置不同，外形也有区别，有些看起来像BGA芯片，有些看起来像排容，须根据实际电路的应用进行区分。

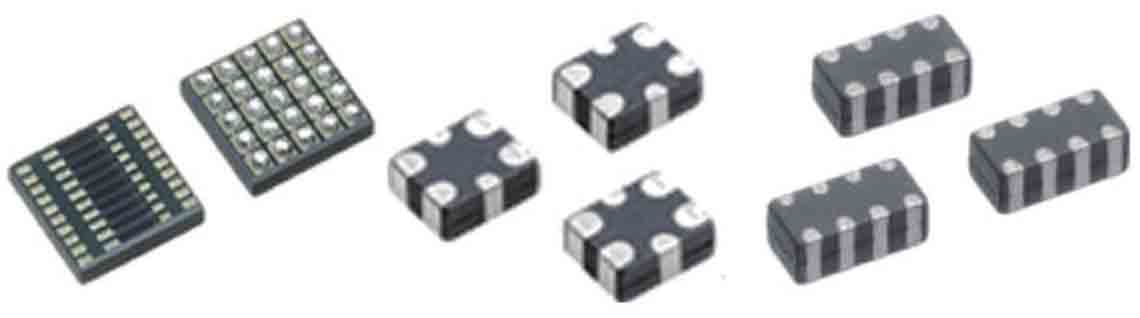

EMI滤波器常见外形如图2-63所示。
图2-63 EMI滤波器的外形
下面以手机显示屏电路为例讲解手机EMI滤波器的电路原理。手机显示屏驱动的数据通信线数据传输速率很高，容易被各种电磁干扰，造成图像质量下降，为此需要在数据通信线上采用有EMI抑制能力的滤波器件和ESD防护，以保障彩色图像的高质量。

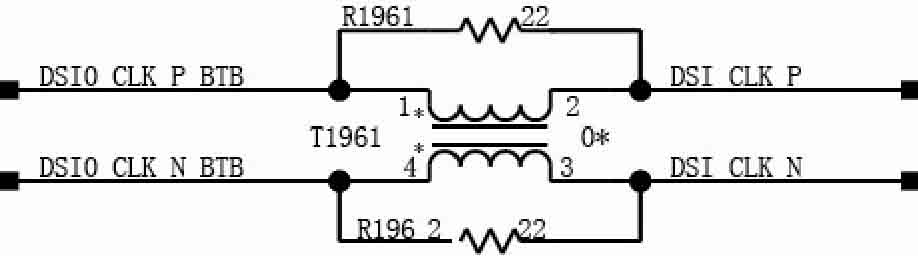

EMI滤波器电路如图2-64所示。
图2-64 EMI滤波器电路
在智能手机的键盘电路、显示电路、音频电路等电路中都有EMI滤波器。一般EMI滤波器兼有ESD防护的功能。
EMI滤波器损坏后，典型的故障是信号无法传送至下级电路，造成信号中断。在不同的电路中，EMI滤波器表现的故障也不同。如果显示屏驱动电路的EMI滤波器损坏，出现的故障一般是不显示。如果是手机音频电路的EMI滤波器损坏，出现的故障一般是听筒无声、扬声器无声等。
