ESD（Electro-Static Discharge）的意思是“静电释放”，国际上习惯将用于静电防护的器材统称为ESD，中文名称为静电阻抗器。
静电在日常生活中可以说是无处不在，人的身体上和周围就带有很高的静电电压，可达几千伏甚至几万伏，平时可能体会不到，人走过化纤的地毯时所产生的静电大约是35000V，翻阅塑料说明书时所产生的静电大约为7000V，对于一些敏感仪器来讲，这个电压可能会是致命的危害。
静电既能为生活创造便利，例如静电除尘和静电复印机，同时也会给生活带来不便，例如静电对人身体和对电子产品的危害。
压敏电阻（Voltage Dependent Resistor，简称为VDR，即电压敏感电阻）是指在一定电流、电压范围内电阻值随电压而变的电阻器，或者说成“电阻值对电压敏感”的电阻器。压敏电阻器的电阻体材料是半导体，是一种具有半导体稳压管伏安特性的电阻器件，所以它是半导体电阻器的一个品种。
压敏电阻器是兼有过压保护和ESD防护的元件。
在正常电压条件下，压敏电阻相当于一只小电容器，而当电路出现过电压时，它的内阻急剧下降并迅速导通，其工作电流会增加几个数量级，从而有效地保护了电路中的其他元器件不致过压而损坏。

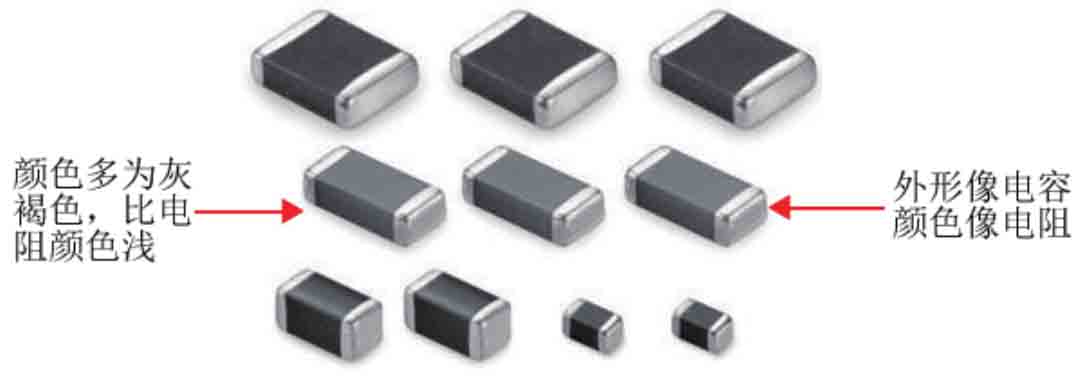

手机中压敏电阻的外形有点像电容，但颜色是灰褐色，从颜色来看更像电阻，手机中压敏电阻的外形如图2-57所示。
图2-57 压敏电阻外形
压敏电阻的最大特点是当加在它上面的电压低于它的阀值时，流过它的电流极小，相当于一只关死的阀门；当电压超过阀值时，流过它的电流激增，相当于阀门打开。利用这一功能可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。

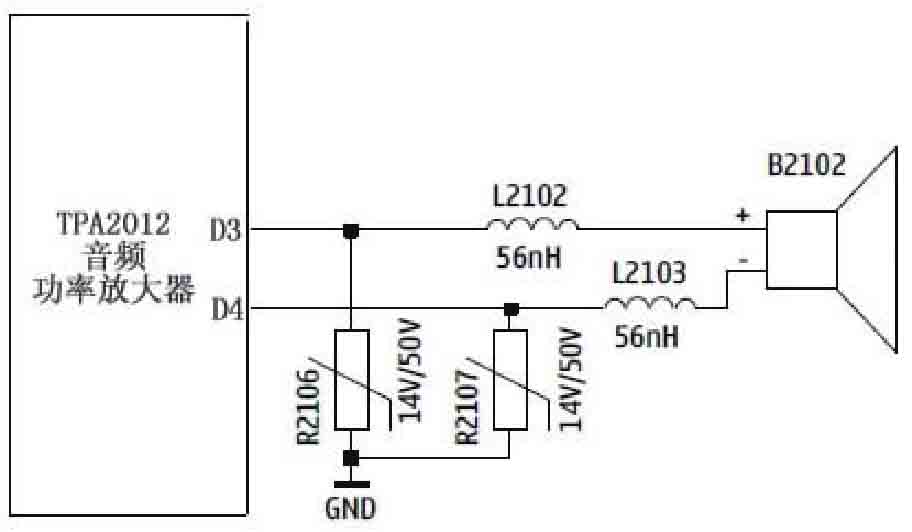

电路中的压敏电阻如图2-58所示，在电路中R2106、R2107是压敏电阻，它的击穿范围是14V~50V，在正常情况下，R2106、R2107两个压敏电阻不会对电路产生影响，当有浪涌电压、浪涌电流、尖峰脉冲窜入电路的时候，如果电压超过14V，R2106、R2107两个压敏电阻动作，保护音频功率放大器免受浪涌脉冲的损害。
图2-58 电路中的压敏电阻
TVS管（Transient Voltage Suppressor）是瞬态抑制二极管的简称，是一种二极管形式的高效能保护器件，利用PN结的反向击穿原理，将静电的高压脉冲导入地，从而保护电器内部对静电敏感的元件。
当瞬时电压超过电路正常工作电压后，TVS管便发生雪崩，提供给瞬时电流一个超低电阻通路，其结果是瞬时电流通过二极管被引开，避开被保护器件，并且在电压恢复正常值之前使被保护回路一直保持截止电压。
当瞬时脉冲结束以后，TVS管自动回复到高阻状态，整个回路进入正常电压。TVS管的失效模式主要是短路，但当通过的过电流太大时，也可能造成TVS管被炸裂而开路。

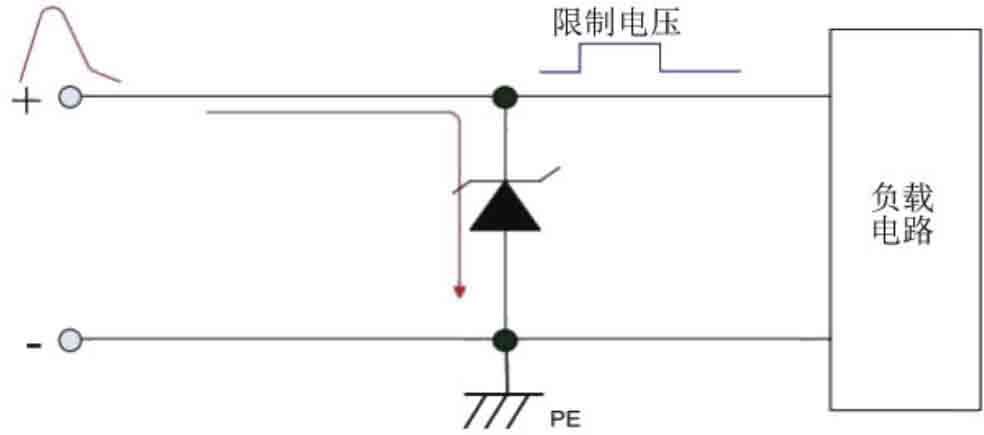

TVS管的工作原理如图2-59所示。
图2-59 TVS管的工作原理
TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS管的特性相当于两个稳压二极管反向串联。

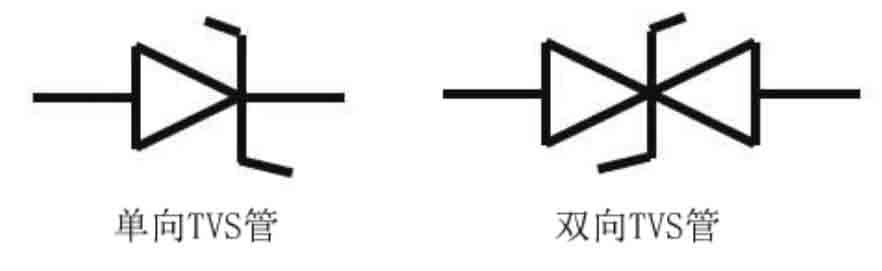

TVS管的电路符号如图2-60所示。
图2-60 TVS管电路符号
TVS管的外形看起来与贴片二极管、晶体管完全一样，但是特性和内部结构有明显区别，使用和替换时一定要注意区分。

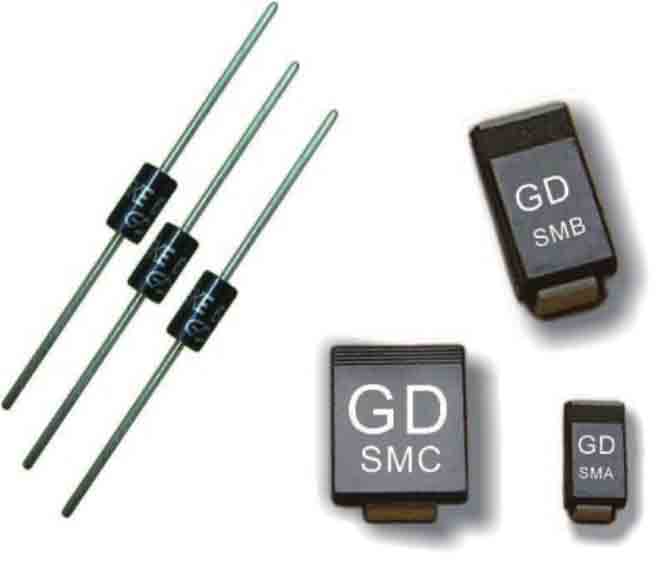

TVS管的外形如图2-61所示。
图2-61 TVS管外形
TVS管电路如图2-62所示。在手机电路中，TVS管一般接在电路的输入端，防止浪涌脉冲通过电路窜入到芯片的内部，浪涌脉冲由TVS管D1901进行嵌位，从而保护了手机芯片的安全。
图2-62 TVS管电路
几乎所有智能手机中都采用了ESD元件，以避免浪涌脉冲、静电脉冲对手机芯片造成的损害，ESD元件通常用在充电电路、键盘电路、SIM卡电路等接口电路中。
进水手机ESD元件损坏的较多，故障现象一般为击穿，ESD元件击穿后会对电路功能造成严重影响，在不同的电路中表现的故障不尽相同。例如在SIM卡电路中，可能会造成不识卡故障，所以在维修手机电路时，一定要注意检查电路中的ESD元件。
