三极管又称晶体三极管，是一种具有三个有效电极，能起放大、振荡或开关等作用的半导体器件，是在手机和电子产品中应用非常广泛的半导体器件之一。
普通三极管的特征：外观为黑色，一般有3~4个引脚。贴片三极管的封装形式一般为SOT（Small Out-Line Transistor，小外形晶体管）。
三极管在半导体锗或硅的单晶上制作两个能相互影响的PN结，组成一个PNP（或NPN）结构，分别称为PNP型三极管或NPN型三极管。中间的N区（或P区）叫基区，两边的区域叫发射区和集电区，这三部分各有一条电极引线，分别叫基极B、发射极E和集电极C。
将三极管平放在桌面上，焊盘向下，单独引脚的一边在上方，摆放方式如图2-41所示，上边只有一个引脚的是集电极（C），下边左侧的引脚是基极（B），右侧的引脚是发射极（E）。

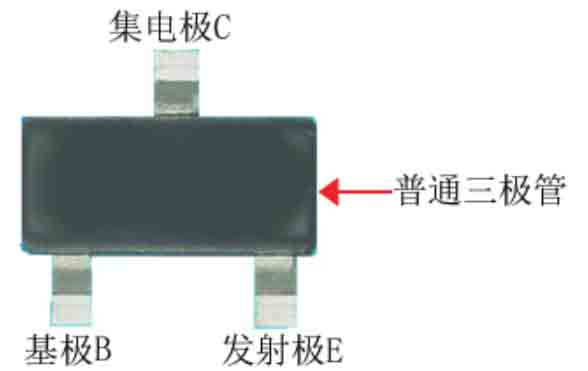

图2-41 普通三极管的外形结构
贴片功率三极管一般有4个引脚，如图2-41、图2-42所示，上面最宽的那一个引脚是集电极，下面引脚从左到右依次是基极（B）、集电极（C）、发射极（E）。两个集电极是连在一起的，上面的集电极其实是散热片。

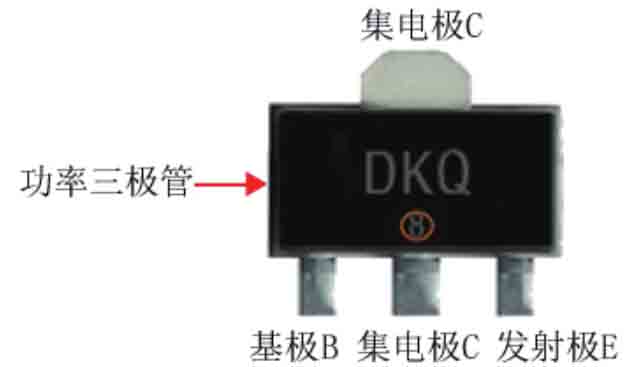

图2-42 功率三极管的外形结构
在手机中，为了缩小主板面积，经常采用贴片复合三极管，复合三极管有6个引脚的，也有5个引脚的，封装在一起的三极管有些是单纯的封装在一起，有些是两个三极管之间有一定的逻辑关系，如构成电子开关等，如图2-43所示。

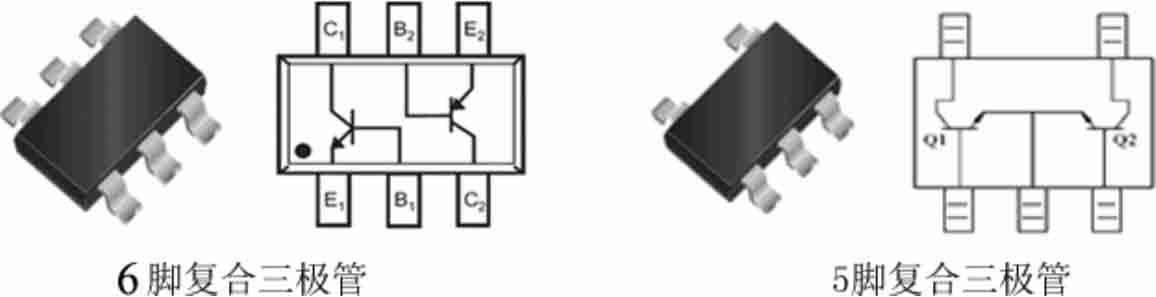

图2-43 复合三极管
数字三极管是将一个或两个电阻与三极管连接后封装在一起构成的，其作用是作为反相器或倒相器，广泛应用于智能手机、平板电视及显示器等电子产品中。
数字三极管通常应用在数字电路中，其外形特征与普通三极管一样，区别是其内部增加了两个电阻。有时候也称为带阻三极管，如图2-44所示。

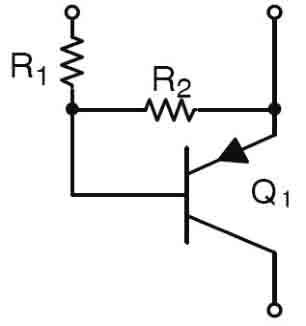

图2-44 数字三极管内部结构
数字三极管常作开关使用，例如厂家技术手册中标注4.7kΩ+10kΩ，表示R 1 是4.7kΩ，R 2 是10kΩ，如果只含一个电阻，要标出是R 1 还是R 2 。
在手机电路原理图中，三极管的符号用V表示。在三极管的符号中，位于竖线垂直方向的是基极（B），有箭头的是发射极（E），在发射极对面没有箭头的是集电极（C）。
三极管的电路符号如图2-45所示。

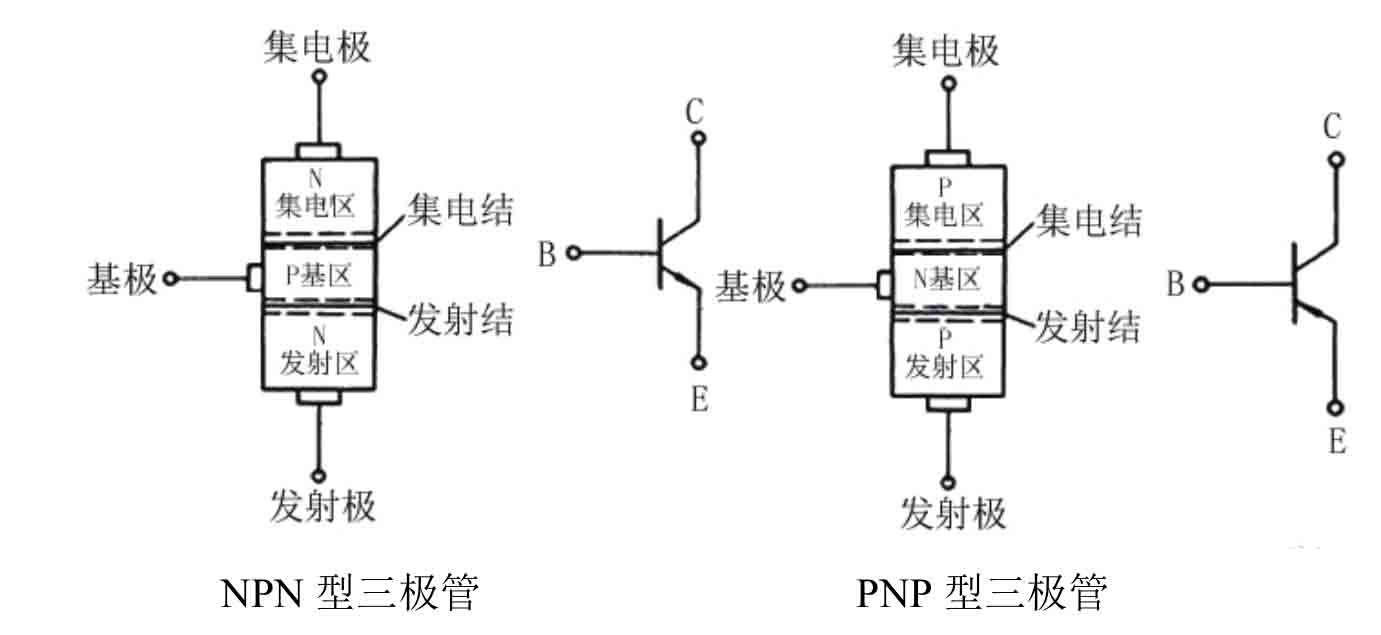

图2-45 三极管电路符号
三极管按材料分有两种：锗管和硅管，而每一种又有NPN和PNP两种结构形式。NPN型三极管是把P型半导体夹在两块N型半导体中间组成的；而PNP则是把N型半导体夹在两块P型半导体中间组成的。但使用最多的是硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理相同。
如图2-46所示，水源通过水管连接到水龙头，通过旋转水龙头的阀门可以调节从水管流向水龙头的水的流量。在NPN型三极管的电路图中，电源、集电极、基极、发射极就类似水源、水管、阀门、水龙头，用于调节电流的流量。也就是说，通过调节基极电压，就可以调节从集电极流向发射极的电流。

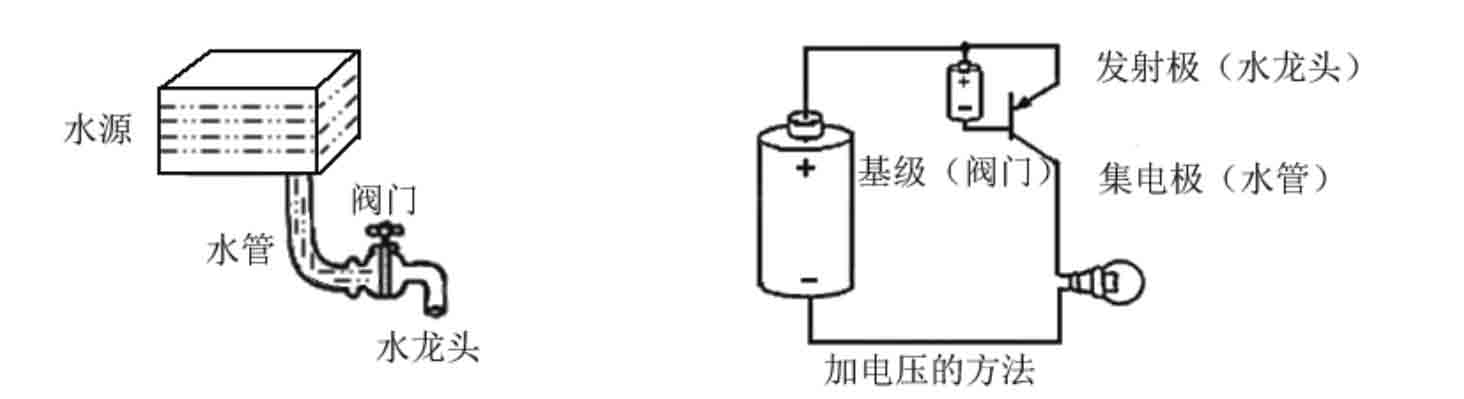

图2-46 NPN型三极管的原理
加电压的方法：如果水管里的水比水龙头低，水就流不出来。同样，如果集电极电压比发射极电压低，就不可能有电流流动。而且，基极电压也必须比发射极电压要高。
基极电压比发射极电压高，就有电流流动。利用很小的基极电压来控制很大的集电极电流，这个作用叫作“三极管的放大作用”。
与NPN型三极管电路相同，在PNP型三极管的电路中，也是通过对基极电压的调节来调节电流的流量。但是，集电极和发射极的作用刚好与NPN型三极管相反。电流不是从集电极流向发射极，而是从发射极流向集电极，如图2-47所示。

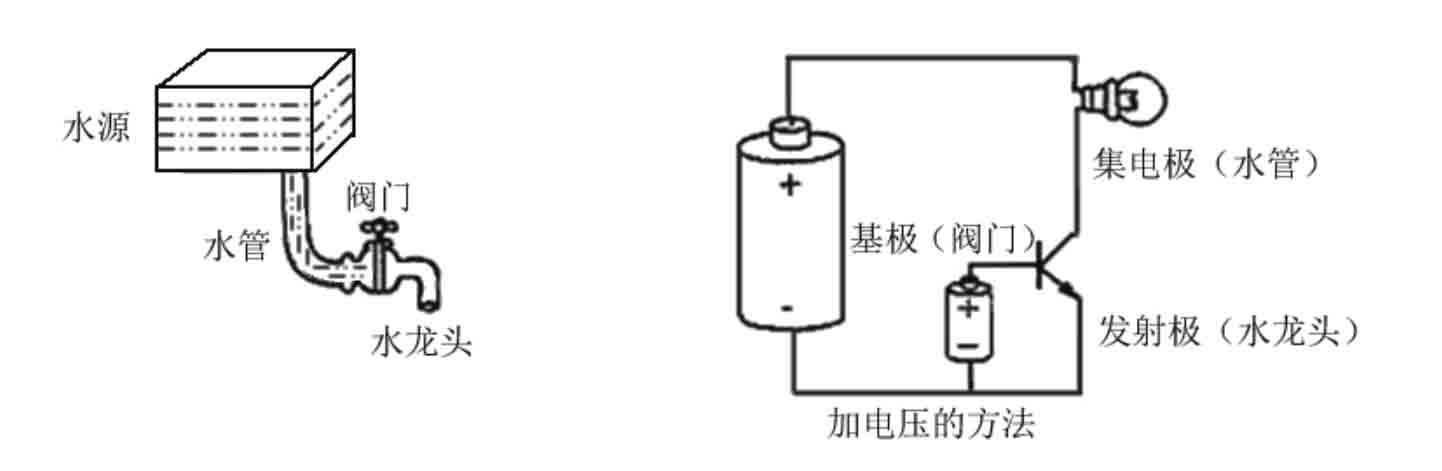

图2-47 PNP型三极管的原理
加电压的方法：对于PNP型三极管，发射极电压应该比集电极的电压高，而且基极电压比发射极电压低。
三极管是一种电流放大器件，但在实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用。使用三极管作放大用途时，必须在它的各电极上加上适当极性的电压（称为“偏置电压”），简称“偏压”，对应电流称为偏流，其组成电路叫偏置电路。
当三极管被用作放大器使用时，其中两个电极用作信号（待放大信号）的输入端子，两个电极作为信号（放大后的信号）的输出端子。那么，三极管三个电极中，必须有一个电极既是信号的输入端子，又同时是信号的输出端子，这个电极称为输入信号和输出信号的公共电极。
按三极管公共电极的不同选择，三极管放大电路有三种：共基极电路、共射极电路和共集电极电路。
当三极管用在开关电路的时候，它工作于截止区和饱和区，相当于电路的切断和导通。由于它具有完成断路和接通的作用，被广泛应用于各种开关电路中，如常用的开关电源电路、驱动电路、高频振荡电路、模数转换电路、脉冲电路及输出电路等。
在开关电路中，三极管的作用相当于手动的开关，当三极管饱和的时候，相当于开关闭合，负载开始工作或输出信号。当三极管截止的时候，相当于开关断开，负载停止工作或不再输出信号。
三极管的混频电路是利用了三极管的非线性特性的电路，三极管的基极同时输入了载频和调制信号。如果三极管是理想的线性元件，那就不能起到混频的作用，不会产生新的频率成分，输出的仍是这两个频率。
由于三极管的非线性，产生了载频+调制信号，各次谐波频率经过集电极的谐振回路，从众多频率成分中选取出载频、载频调制、载频-调制信号、信号这三个频率，就组成了调幅波。
