3.2 钢结构的符号

3.2.1 型钢的符号

图纸上为了说明使用型钢的种类、型号，也可用符号表示，下面进行简单的介绍：

（1）工字钢： 用“I”及号数表示，其中号数代表截面高度的厘米数，如果它的高度为30cm，那么就表示成I30。仅有热轧工字钢，无焊接组合工字钢。

I20以上的工字钢根据腹板的厚度和翼缘宽度的不同，同号工字钢又分为a、b类型，I32分为a、b、c三类。

（2）H型钢：用“H”表示，分为轧制H型钢和焊接组合H型钢。

轧制H型钢分为宽翼缘H型钢、中翼缘H型钢、窄翼缘H型钢三类，代号分别为HW、HM、HN，其型号用相应代号和截面高度×翼缘宽度（单位为mm），如HW250×250。

焊接组合H型钢，由三块钢板焊接而成，仅用“H”表示，其型号用相应代号和截面高度×翼缘宽度×腹板厚度×翼缘厚度（单位为mm），如H350×200×8×12。

（3）槽钢：用“[”表示。如果它的高度为36cm，那么就写成[36。

（4）角钢： 分为等边和不等边两种，用“L”表示。分为等边角钢和不等边角钢。

等边角钢书写时，如其两边各为60mm长、翼缘厚度6mm时，则写成L60×6；不等边角钢书写时，如其长边75mm长、短边60mm长、翼缘厚度6mm时，则写成L75×60×6。

（5）冷弯薄壁C型钢： 用“C”表示，其型号用相应代号和截面高度×翼缘宽度×垂边长度×钢板厚度（单位为mm），如C160×60×20×2.0。

（6）T型钢：用“T”表示，分为轧制T型钢和焊接组合T型钢。

轧制T型钢分为宽翼缘T型钢、中翼缘T型钢、窄翼缘T型钢三类，代号分别为TW、TM、TN，其型号用相应代号和截面高度×翼缘宽度（单位为mm），如TW200×400。

焊接组合T型钢，由两块钢板焊接而成，仅用“T”表示，其型号用相应代号和截面高度×翼缘宽度×腹板厚度×翼缘厚度（单位为mm），如T350×200×8×12。

（7）圆管（钢管）： 用“D”或“ϕ”表示，其型号用相应代号和外径×壁厚（单位为mm），如D38×3、ϕ38×3。

（9）圆钢（钢筋）： 用“ϕ”表示，其型号用相应代号和直径（单位为mm），如ϕ25。

（9）方管： 用文字“箱”或“□”表示，其型号用相应代号和高×宽×壁厚（单位为mm），如□40×25×2。

（10）钢板和扁钢：钢板和扁钢用“—”符号表示，在“—”符号后注明数字。如8mm厚的钢板或扁钢，其表示方法是—8；如用15cm宽、6mm厚的钢板或扁钢，其表示方法是—150×6；如用30cm长、15cm宽、6mm厚的钢板或扁钢，其表示方法是—300×6×150。

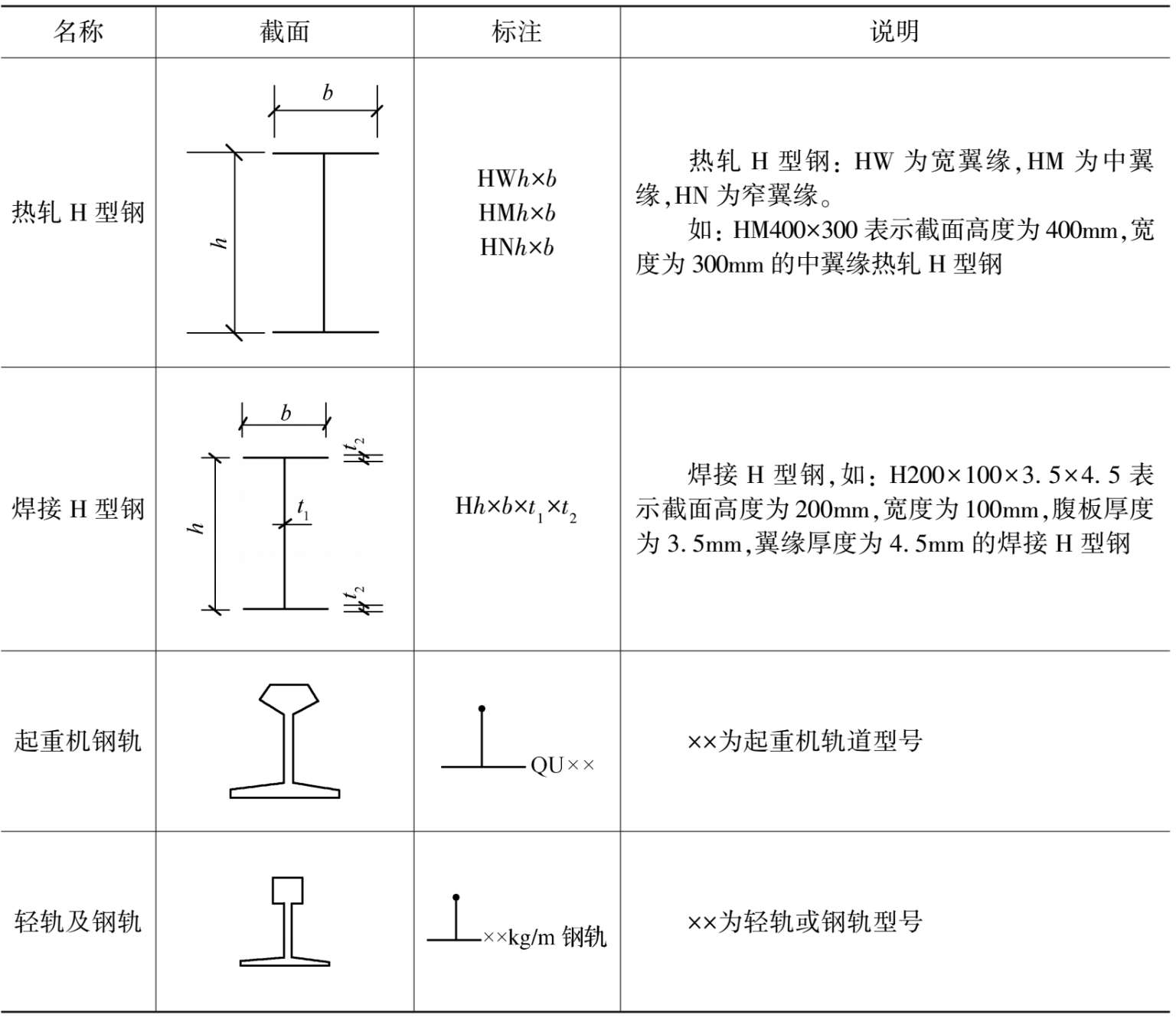

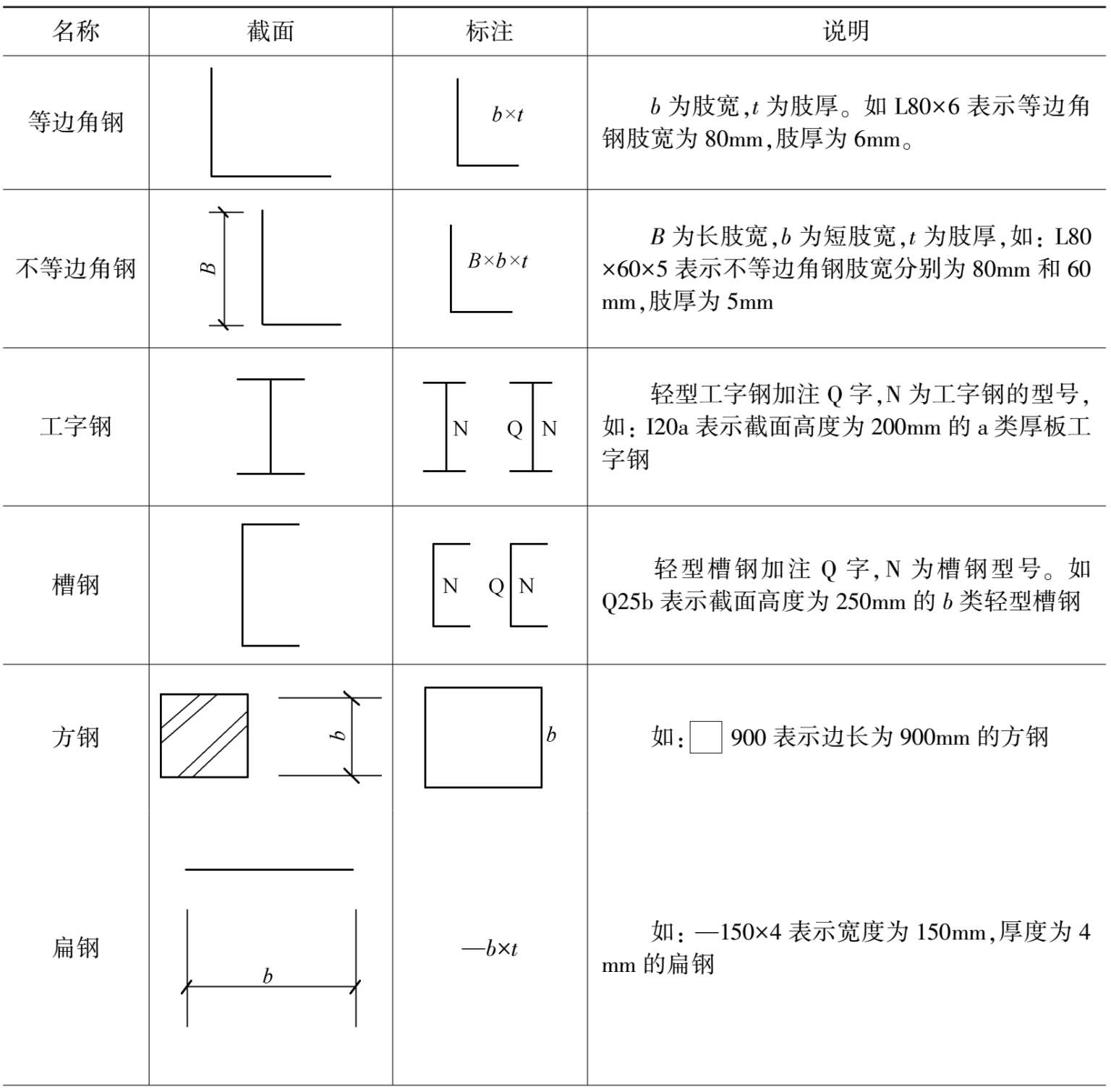

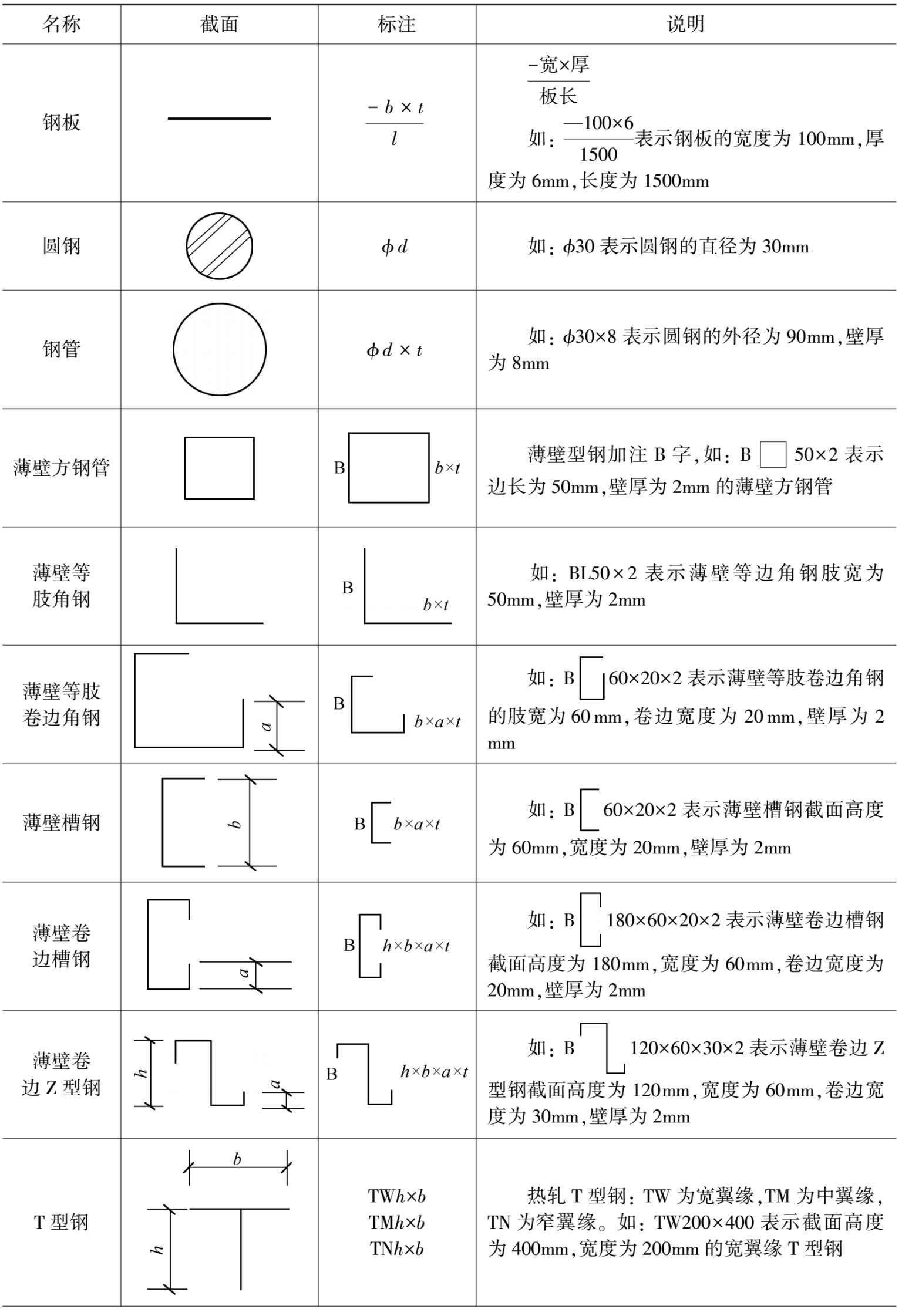

型钢的标注方法见表3-1。

3.2.2 压型钢板、夹芯保温板的符号

采用彩色压型钢板或保温夹芯板做建筑的围护结构屋面与墙面，是钢结构工业厂房与民用建筑的常用做法，它具有施工简便、施工周期较短、经济实用的特点。屋面与墙面的承重结构是轻钢龙骨组成的檩条体系。

1.压型钢板

压型钢板是采用镀锌钢板、冷轧钢板、彩色钢板等作原料，经辊压冷弯成各种波形的压型板，具有轻质高强、美观耐用、施工简便、抗震防火的特点。它的加工和安装已做到标准化、工厂化、装配化。

我国的压型钢板是由冶金工业部建筑研究总院首先开发研制成功的，至今已有十多年历史。目前已有《建筑压型钢板》（GS/T12755—1991）和《压型金属板设计施工规程》，并已正式列入《冷弯薄壁型钢结构技术规范》（GB50018—2002）中使用。

压型钢板的截面呈波形，从单波到6波，板宽360~900mm。大波为2波，波高75~130mm；小波（4~7波），波高14~38mm；中波（2~4波），波高达51mm。板厚0.6~1.6mm（一般可用0.6~1.0mm）。压型钢板的最大允许檩距，可根据支承条件、荷载及芯板厚度，由设计人选用。

压型钢板的重量为0.07~0.14kN/m ² 。分长尺和短尺两种。一般采用长尺，板的纵向可不搭接。适用于平波的梯形屋架和门式刚架。

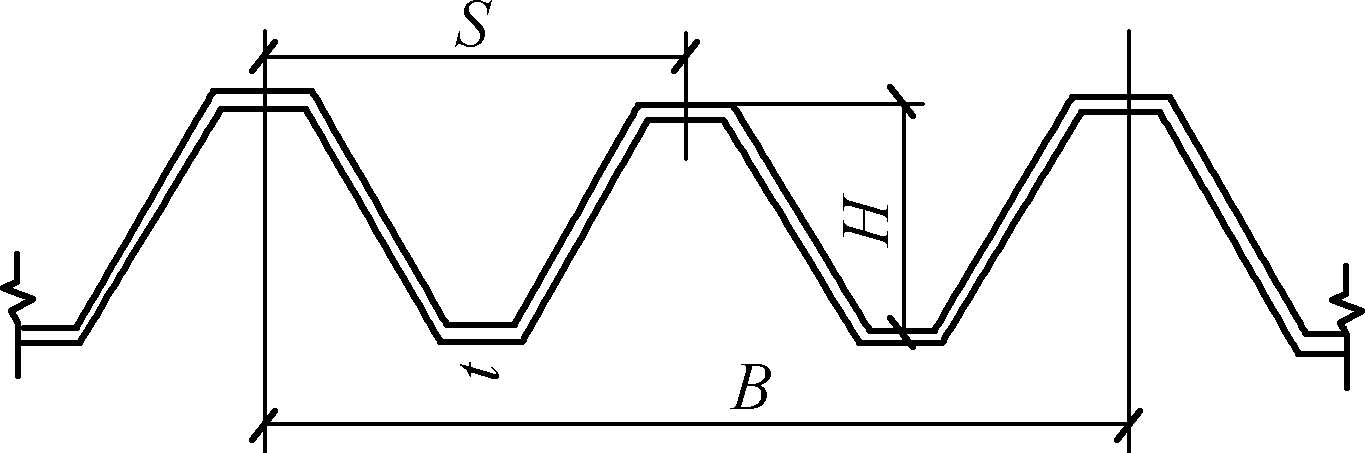

压型钢板用“YXH-S-B-t”表示，压型钢板用YX表示。其中YX指压型钢板中压型的汉语拼音首字母，H表示压型钢板波高，S表示压型钢板的波距，B表示压型钢板的有效覆盖宽度，t表示压型钢板的厚度，如图3-1所示。

例如：YX130-300-600-1.0表示压型钢板的波高为130mm、波距为300mm、有效的覆盖宽度为600mm、厚度为1.0mm，如图3-2所示。

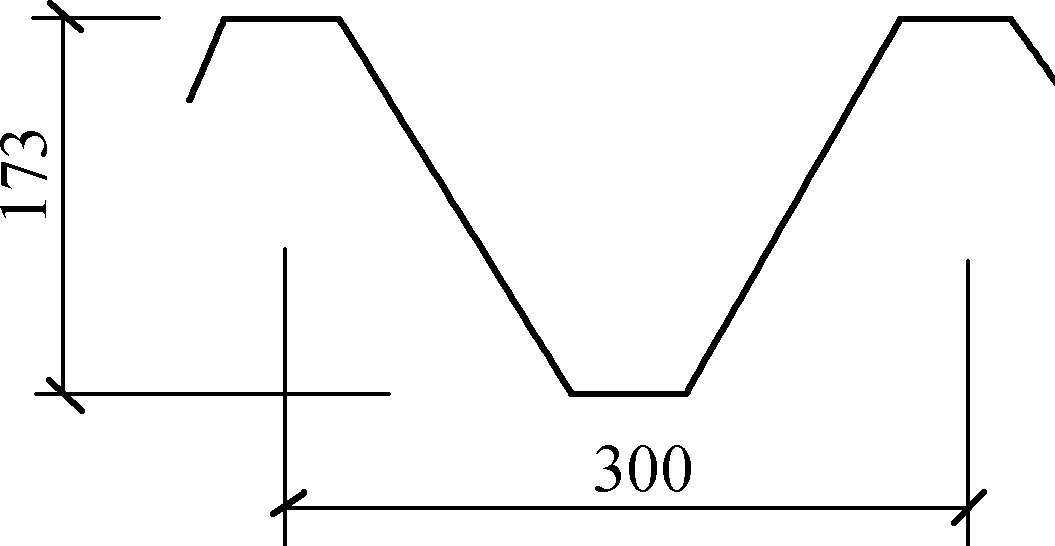

又如： YX173-300-300表示压型钢板的波高为173mm、波距为300mm、有效覆盖宽度为300mm，如图3-3所示。压型钢板的厚度可在说明材料性能时一并说明。

2.保温夹芯板

实际上这是一种保温和隔热与面板一次成型的双层压型钢板。由于保温和隔热芯材的存在，芯材的上、下均需加设钢板。上层为小波的压型钢板，下层为小肋的平板。芯材可采用聚氨酯、聚苯或岩棉，芯材与上下面板一次成型，也有在上下两层压型钢板间在现场增设玻璃棉保温和隔热层的做法。

保温夹芯板的重量为0.12~0.25kN/m ² 。一般采用长尺，板长不超过12m，板的纵向可不搭接，也适用于平坡的梯形屋架和门式刚架。

保温夹芯板用“JxB”表示，其型号用相应代号和肋高—肋距—单个板宽—板厚（单位为mm），如： JxB45-500-1000-75，面板厚由查表知，为固定数值0.6mm。又如JxBQy1000表示墙面保温夹芯板，单个板宽1000mm，面板厚由查表知，为固定数值0.5mm。

3.2.3 钢结构构件的符号

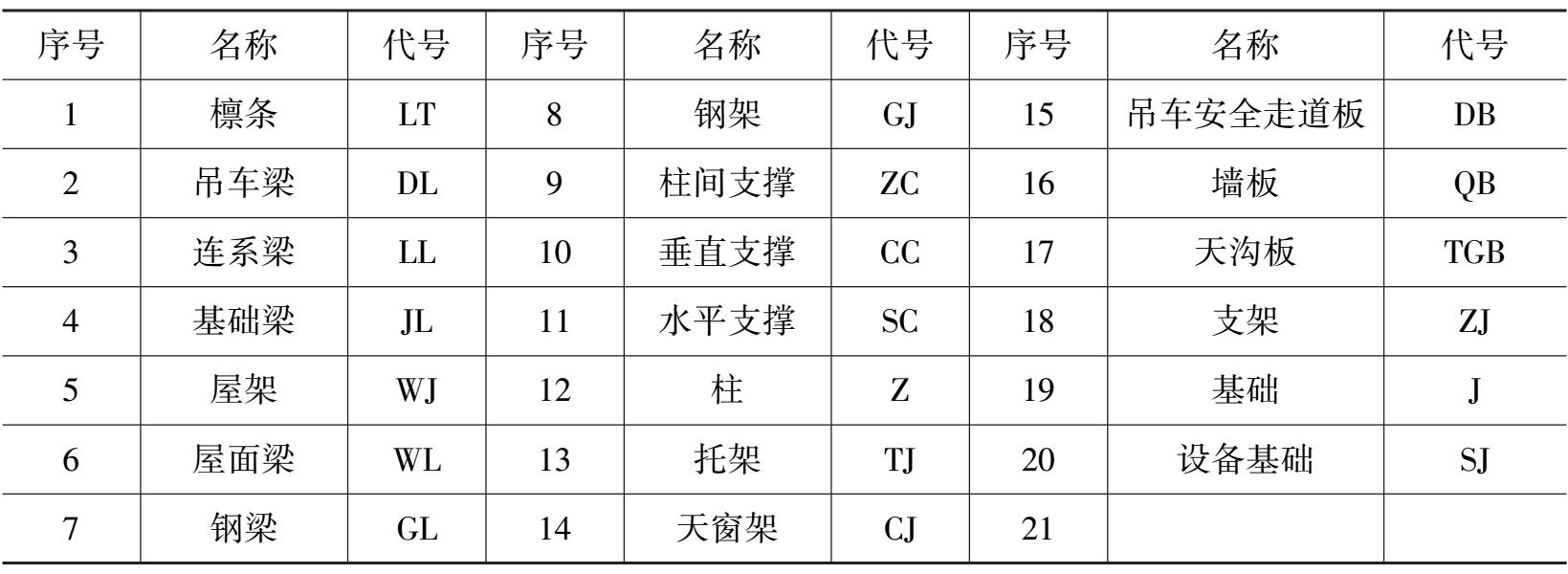

为了书写简便，结构施工图中构件中的梁、柱、板等，一般用汉语拼音字母代表构件名称，常用的构件代号见表3-2。
