牵引车本身不装载货物，但具有牵引装置，专门用来牵引载货的挂车作水平搬运。牵引车以内燃机为动力，为适应顶推与牵引挂车的需要，普通牵引车头部装有坚固的护板，尾部装有挂钩装置，如图2-41所示。

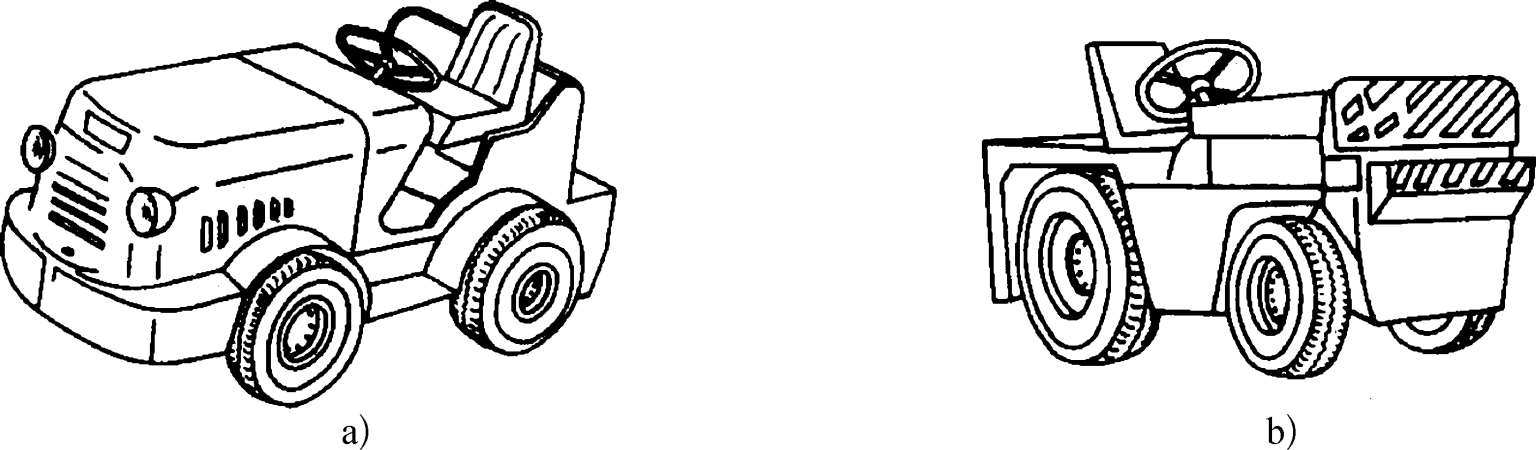

图2-41 牵引车与推顶车
（a）牵引车；（b） 推顶车
挂车又称平板车，是无动力车辆，有载货平台，由牵引车拖着行走。牵引车常拖带数辆挂车，对成批货物进行较远距离的运输。当挂车被拖到指定地点装卸货物时，牵引车脱开这列挂车，再去和其他挂车结合。
搬运车是一种自行式载货小车，只能进行短距离的货物的水平搬运。按照操作特点分为：
1.固定平台搬运车

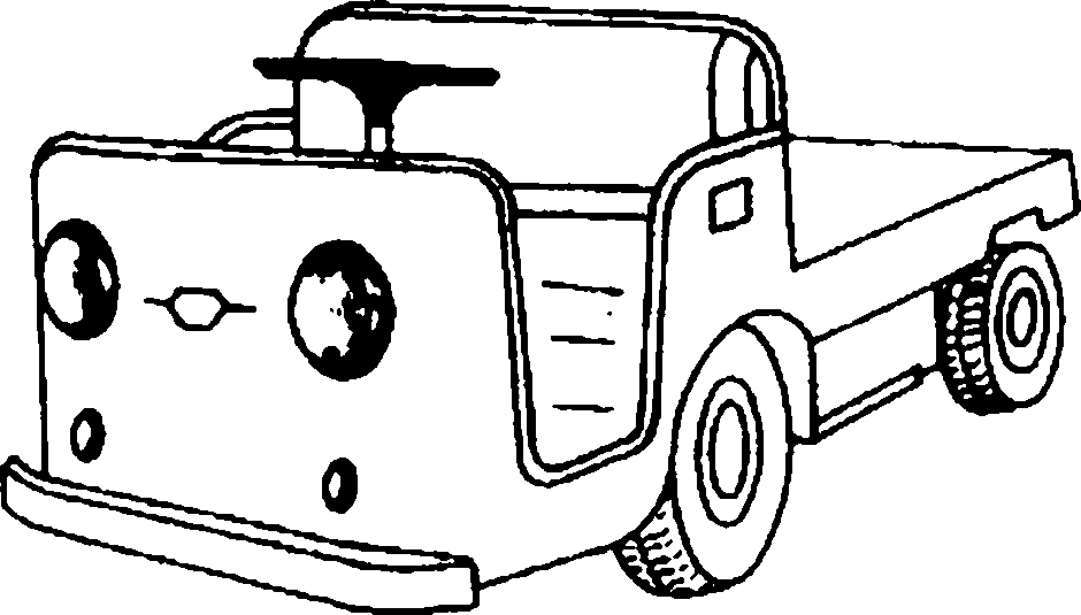

图2-42 固定平台搬运车
图2-42所示为固定平台搬运车。它的载货平台固定不动，必须用其他机械或人力将货物装上或卸下平台。内燃机驱动的固定平台搬运车，构造与小型载货汽车相似，载重量2~3t，适合于搬运距离较长的场合。蓄电池、电动机驱动的固定平台搬运车具有体积小、操作简单、运行噪声小、不产生有害气体等优点，适宜于仓库或货场内作短距离的搬运。
2.托盘搬运车
托盘搬运车是一种主要用于搬运托盘的物流设备，也可用于直接搬运货物。托盘搬运车一般分为手动托盘搬运车和电动托盘搬运车。
手动托盘搬运车又称“地牛”，小体积液压装置，手柄设计符合人体工程学原理，操作简单，使用方便。如图2-43所示。整体铸造油缸，优质钢板打造，坚固耐用，镀铬活塞杆，内部溢流阀提供过载保护，有效避免超载使用，降低维修费用。

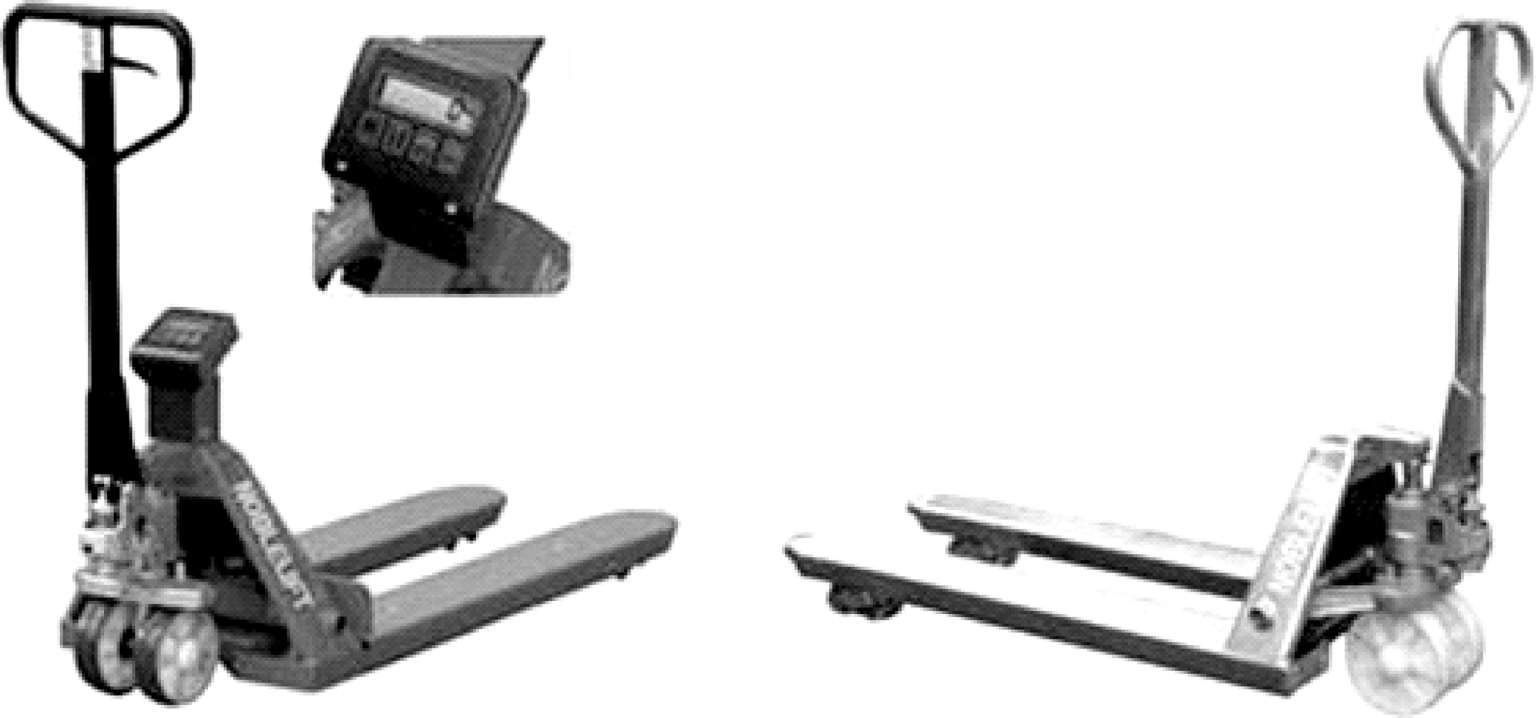

图2-43 手动托盘搬运车
手动搬运车一般有三个档位：中间是定位档，此档位车既不上升也不下降；往上拨是空档，即下降的档位、泄压档位；往下拨是挂挡，即闭合油封可以让其液压上升。
手动托盘搬运车具有三大功能：举升、搬运、放下。在使用时将货叉插入托盘孔内，由人力驱动液压系统来实现托盘货物的起升和下降，并由人力推拉完成搬运作业。它是托盘运输工具中最简便、最有效、最常见的装卸搬运工具，适合在车间、仓储、车站、码头等场所作业，尤其适用于有防火和防爆需求的场所，如印刷车间、油库、化工库房等。
电动托盘搬运车是一种在国内外应用广泛且市场潜力巨大的轻小型仓储工业车辆。它以蓄电池为动力，直流电机驱动，有液压提升装置，由操纵手柄集中控制，站立式驾驶。承载能力为1.6~3.0t，作业通道宽度一般为2.3~2.8m。电动托盘车作业方便、平稳、快捷；外形小巧、操作灵活；低噪声、低污染，能在商场、超市、仓库、货场、车间等场所作业，尤其适合食品、纺织、印刷等轻工行业使用。
电动托盘搬运车按液压提升机构动力来源，可分为两种：一种是半电动托盘搬运车（图2-44（a）），由操作人员手动驱动液压提升，步行操作电动行走；另一种为全电动托盘搬运车（图2-44（b）），也称为电动起升行走式托盘搬运车，其提升、水平行走均由电力控制，可加装载人踏板以供驾驶员站立驾驶。

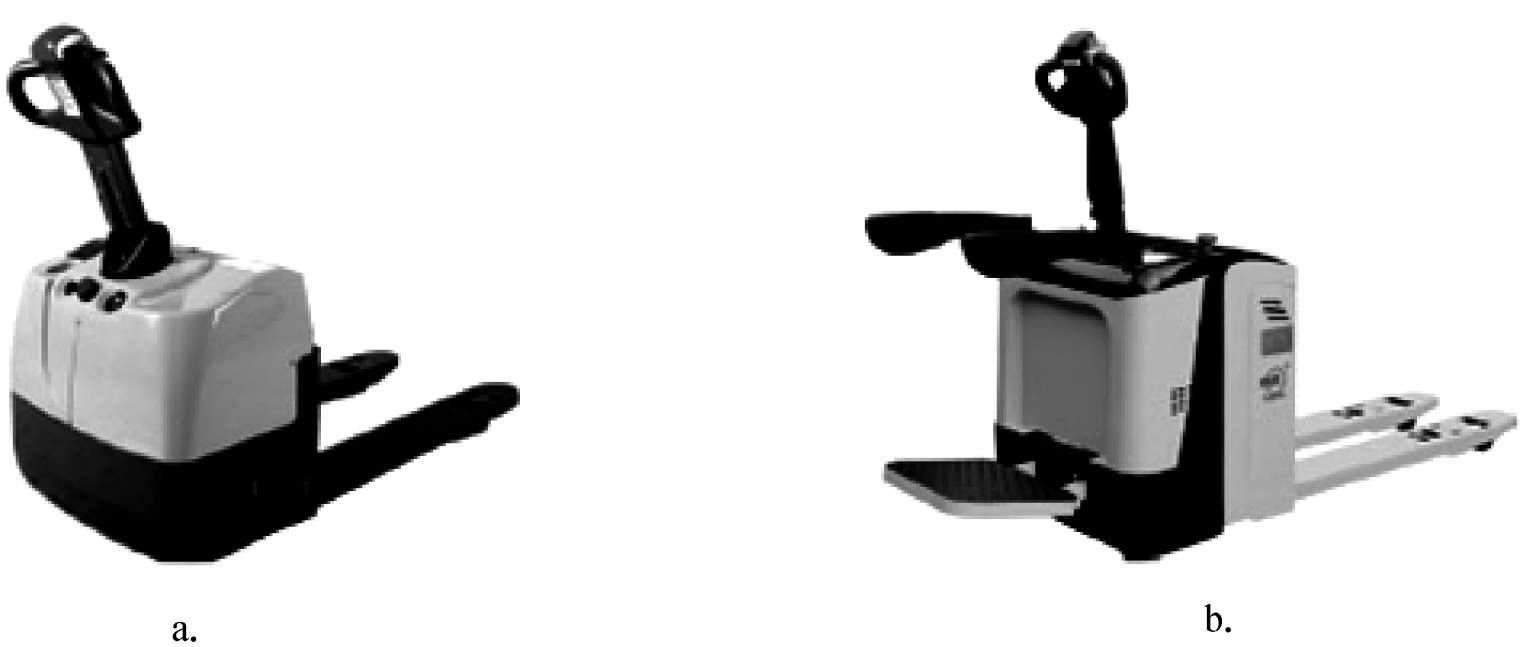

图2-44
（a）半电动托盘搬运车；（b）全电动托盘搬运车
单斗车又称单斗装载机。单斗车的装卸工具是铲斗，用来对散货进行装车、堆垛以及短距离的水平搬运。在港口还用单斗车在散货船舱内进行清仓作业。
单斗车一般以柴油机为动力，大多采用轮胎式行走机构。图2-45所示是前卸式单斗车，它从前方铲取物料后，退出料堆，并且转过一个角度，再从前方将物料卸下。前卸式单斗车需要频繁调车作业，以便对准料堆和车辆，因此作业效率较低。但这种作业方式方便安全，应用广泛。
不同用途的手推车有不同的车体结构。通用四轮手推车多数有一个载货平台。专用手推车则结构复杂，有的车体制成箱形，适于搬运重量轻而便于装卸的物品；有的车体伸出托架，便于安放杆、轴和管子等零件；有的车体形状完全与货物吻合，如气瓶车；有的车体十分小巧，可以折叠，便于携带；有的车体为便于装卸桶装液体、纸卷等筒状货物，有两条扁钢形成低矮斜面，以利于筒状物滚上滚下，如筒状货物装卸车。现代手推车都装有滚动轴承，车轮用实心轮胎或充气轮胎，如图2-46所示。

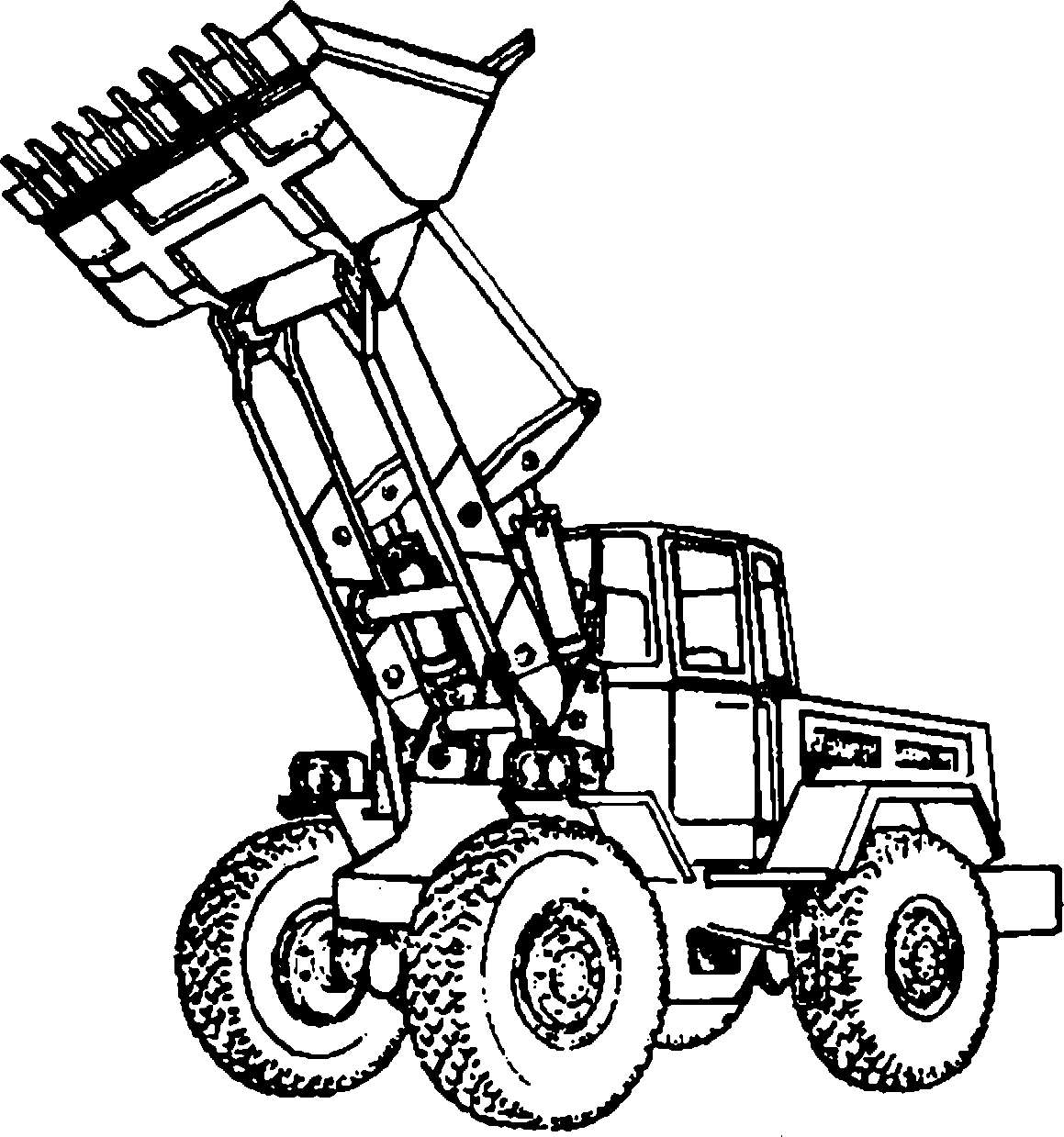

图2-45 单斗车
图2-46 双层手推车

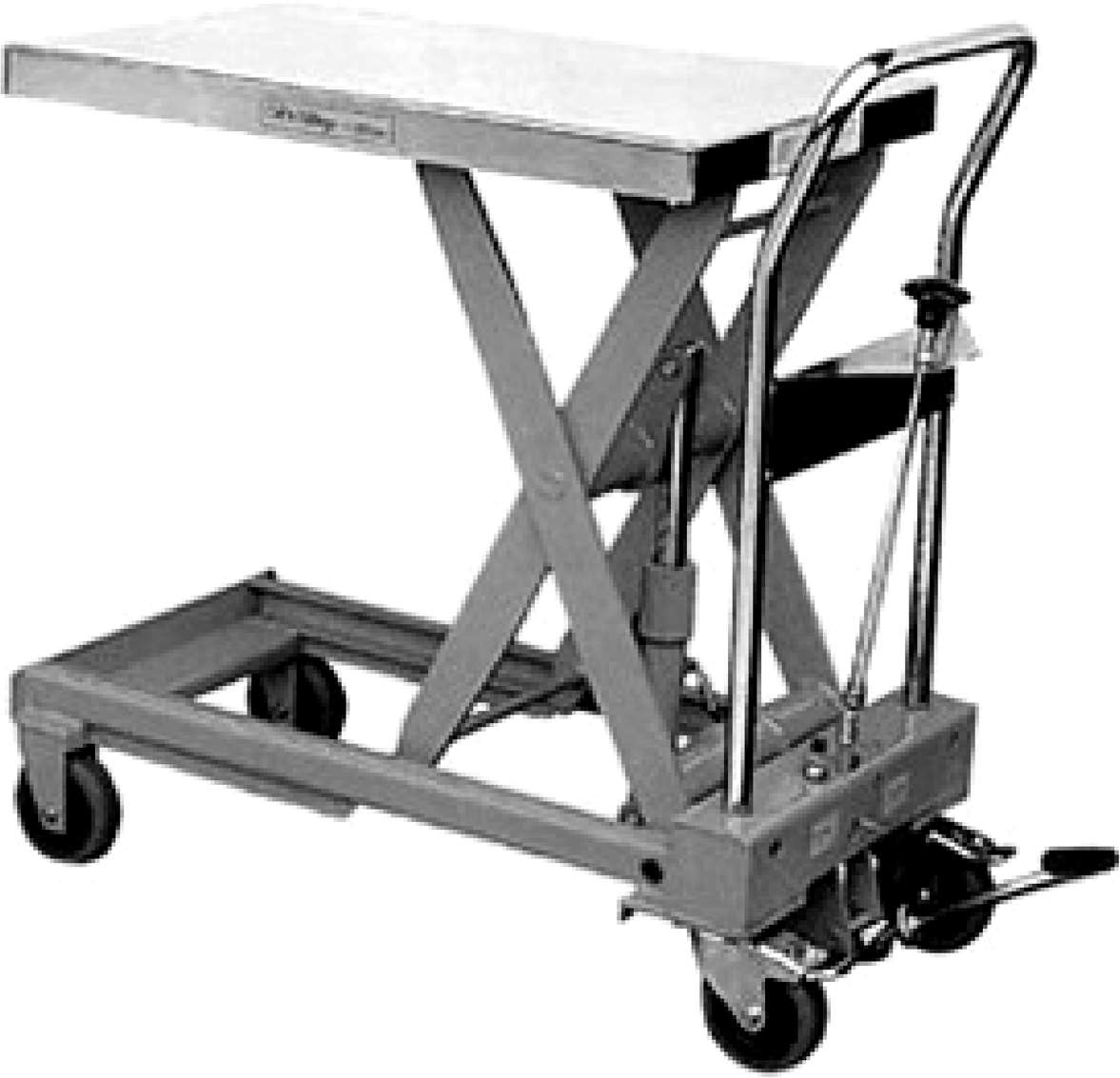

图2-47 手动液压升降平台车
手动液压升降平台车可使操作者轻松快捷地装卸搬运箱内的零件，无需操作者弯腰或伸手。踏动脚杆操纵油泵，使工作台面平稳上升，操纵控制旋钮或向上提升扳手，使工作台面平稳下降。车架底部配有万向轮，可向任意方向旋转，操作灵活简便，取货方便轻巧，如图2-47所示。
装卸搬运是改变物料空间位置和存在状态的活动，是连接物流运动的纽带，是一个连续的流动过程。装卸搬运活动已经渗透到物流各领域、各环节，成为物流顺利进行的关键。货物装卸搬运伴随着物流的始终，联系着物流的其他功能，成为提高物流效率、降低物流成本、改善物流条件、保证物流质量的最重要的环节之一。搬运装卸设备是物流系统中使用频度最大、使用数量最多的一类机械装备。根据不同的作业特点和要求，使用不同的设备和技术。起重设备是用于垂直升降货物的循环间歇运动的机械，是改善物料搬运条件。减轻劳动强度，实现机械化、自动化作业，提高生产效率必不可少的重要设备，在物流各节点和领域有广泛使用。叉车是物流领域应用最广泛的搬运装卸设备，货叉和其他取物装置的配备，使其能对多种规格品种的散货进行装卸作业。牵引车具有牵引装置，但不能独立搬运，专门用来牵引载货的挂车作水平搬运。手推车是以人力为动力，水平输送物料的搬运设备，人力车辆的作业和应用，成为物料搬运中机械化作业的有利补充。
一、填空题
1.移动式起重机是_____的臂架类起重机，或支承在_____的桥架类起重机。
2.臂架类起重机可分为_____ 、_____和_____三种类型。
3.平衡重式叉车由_____ 、_____和_____三大部分组成。
4.手动托盘搬运车具有三大功能：_____、_____、_____。
5.电动托盘搬运车按液压提升机构动力来源，可分为_____、_____。
6.单斗车又称单斗装载机。单斗车的装卸工具是铲斗，用来对_____进行装车、堆垛以及短距离的水平搬运。
二、选择题
1.门座起重机门架轨距能通行两列铁路车辆的称为（ ）。
A.单线门架
B.双线门架
C.三线门架
D.四线门架
2.当平均活性指数&为（ ）时，大部分物料处于集装状态。
A.<0.5
B.0.5<&<1.3
C.1.3<&<2.3
D.2.7<
3.下列不属于电动叉车特征的是（ ）。
A.操作简便
B.使用成本低
C.行驶速度高
D.维护保养周期长
4.手动托盘搬运车一般有三个挡位。中间是（ ），此挡位车既不上升也不会下降。
A.空挡
B.挂挡
C.定位挡
D.倒挡
5.下列仓储设备中，（ ）最适用于有防火、防爆要求的场地。
A.手动液压堆高车
B.半电动托盘堆高车
C.内燃叉车
D.电动叉车
三、判断题
1.搬运活性指标值越高，则对商品的装卸搬运操作越不方便灵活。（ ）
2.千斤顶按其构造和工作原理不同，可分为齿条式、螺旋式和液压式三种。（ ）
3.装卸搬运设备按作业性质可分为装卸机械、搬运机械及装卸搬运机械三大类。（ ）
4.龙门式起重机属于臂架类起重机。（ ）
四、思考题
1.简述装卸搬运的基本原则。
2.装卸搬运作业的类型有哪些？
3.起重设备有哪些常用类型，其特点是什么？适用于哪些场合？
4.叉车的主要构成和各部分的功能如何？
5.叉车的技术参数可以分成哪些类别，分别有哪些参数？
6.托盘搬运车的一般分类及适用范围。
通过本情境模块的学习，掌握叉车和起重机的使用性能，让学生在授课过程中充分利用校内和物产基地既有设备设施，加强实训，使学生能够理论联系实际。通过网络资料扩充教学内容，增强教学的生动性。
