1.4.6 变容二极管

1．变容二极管的原理

二极管正向导通时电阻很小，反向截止时电阻很大，具有可变电阻特性。另外，变容二极管还有可变电容特性。下面以图 1-17、图 1-18 中PN结来分析二极管的变容特性。

在PN结空间电荷区靠P区积累负电荷，靠N区累积正电荷，这其间就构成一个已储存电荷的电容器，与平板电容器存储电荷情形基本一样。但PN结形成电容又与平板电容器有区别，当PN结加不同反向电压时，空间电荷区（阻挡层）宽度将发生改变，形成电容也随着改变，这是PN结的电容效应。

当PN结反向偏压较高时，阻挡层变宽，相当于平板电容器两极板距离较大，形成电容小；当PN结反向偏压较低时，阻挡层变窄，相当于平板电容器两极板距离较近，形成电容大；PN结加正向偏置电压时，空间电荷区消失，结电容就不存在了。

可见，变容二极管的电容是在反向电压下形成和存在的，且电容大小随反向电压高低改变而变化，是可以调节的。2AC1A型变容二极管，加上 0.1V反向电压时，电容为50pF；加上 15V反向电压时，电容为 3.5pF。2CC1 型变容二极管加 3V反向电压时，电容为 27pF；加 25V反向电压时，电容为 3.6pF。

另外，从二极管制造工艺看，用合金法与平面扩散法制得的二极管，P区与N区接触面较大，电容也大，一般在几十到几百皮法范围内。电形成法制得的二极管，形成电容就小，一般为0.5~1pF。

2．变容二极管的管图形规格与主要参数

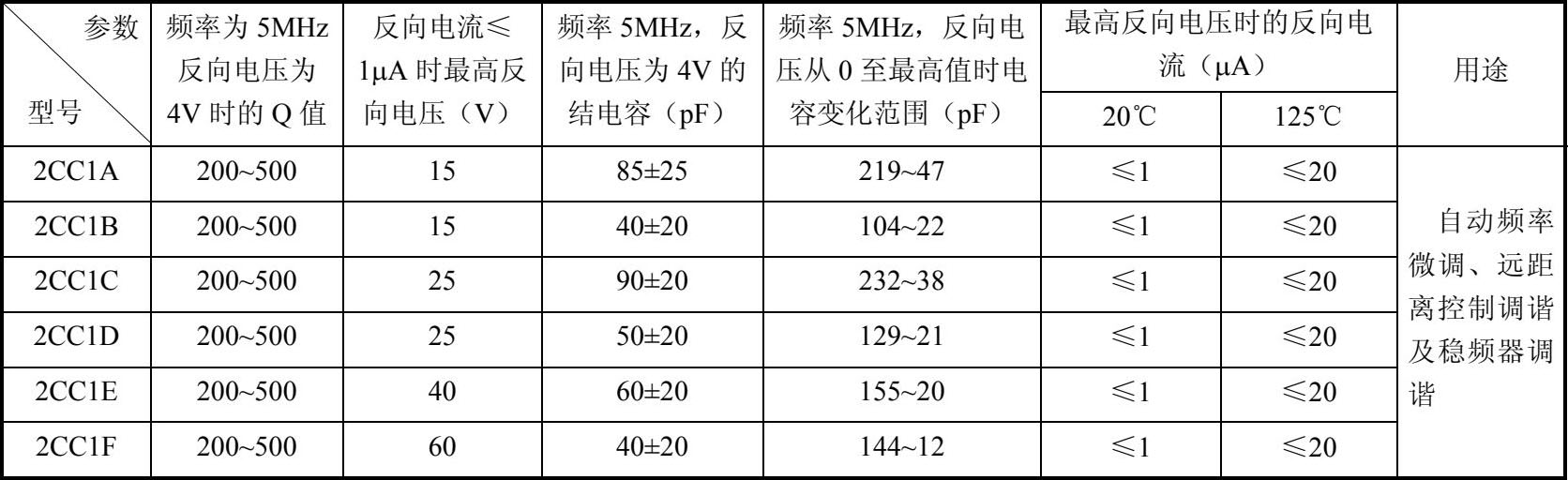

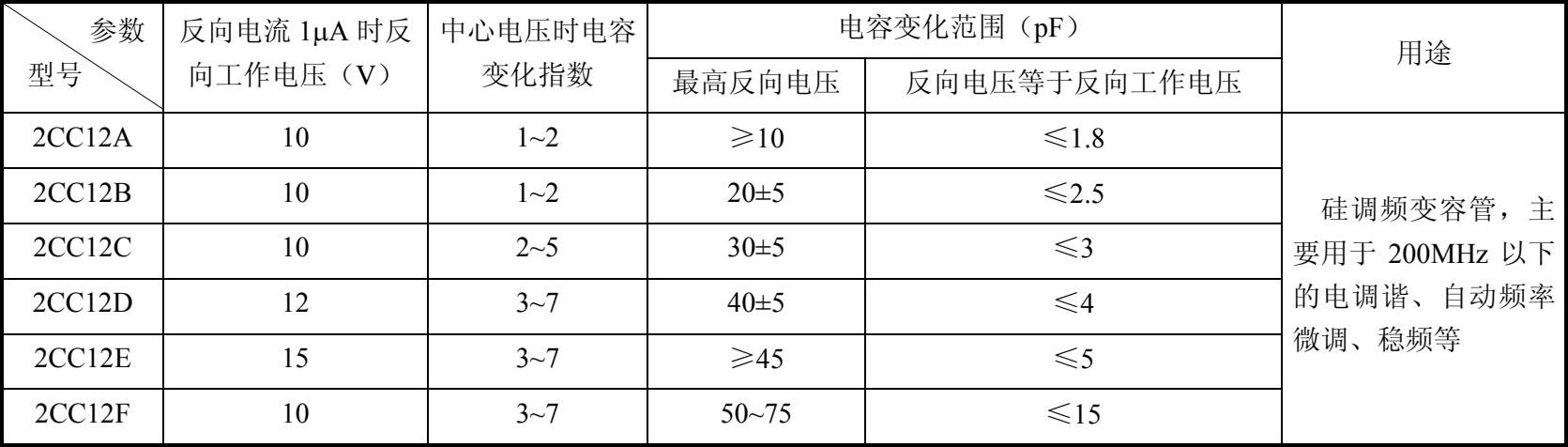

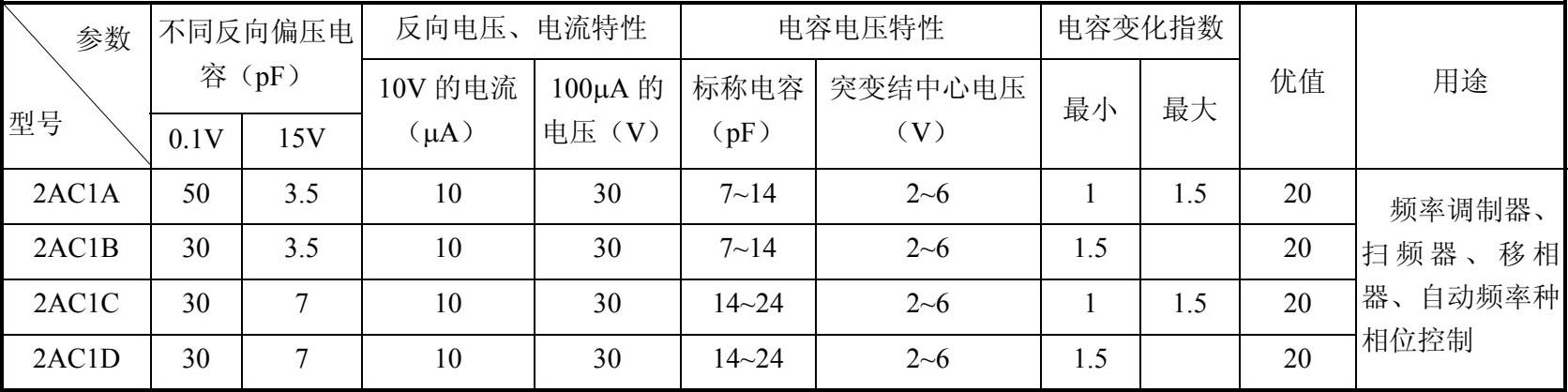

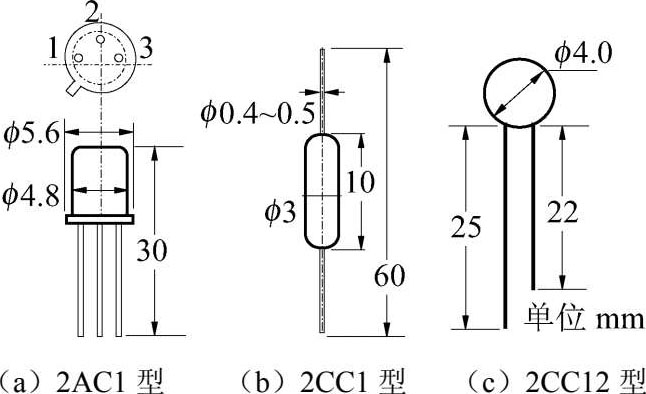

如图 1-26 所示为 2AC1、2CC1、2CC12 型变容二极管的外形及尺寸，表 1-10 至表 1-12 列出了部分变容二极管的主要参数，供读者参考。
