“视频解码与控制芯片＋MCU”构成方案中，常用的视频解码与控制芯片主要有SVPEX、SVP-PX、SVP-LX、SVP-CX等。SVP-EX、SVP-PX、SVP-LX内含A/D转换器、3D梳状滤波器、多路视频解码器、扫描格式变换电路、Scaler电路、LVDS发送器等多个电路于一体，是一片超大规模集成电路，只需外接微控制器（MCU）、音频处理电路和很少的外围元器件即可构成完整的液晶彩电电路。

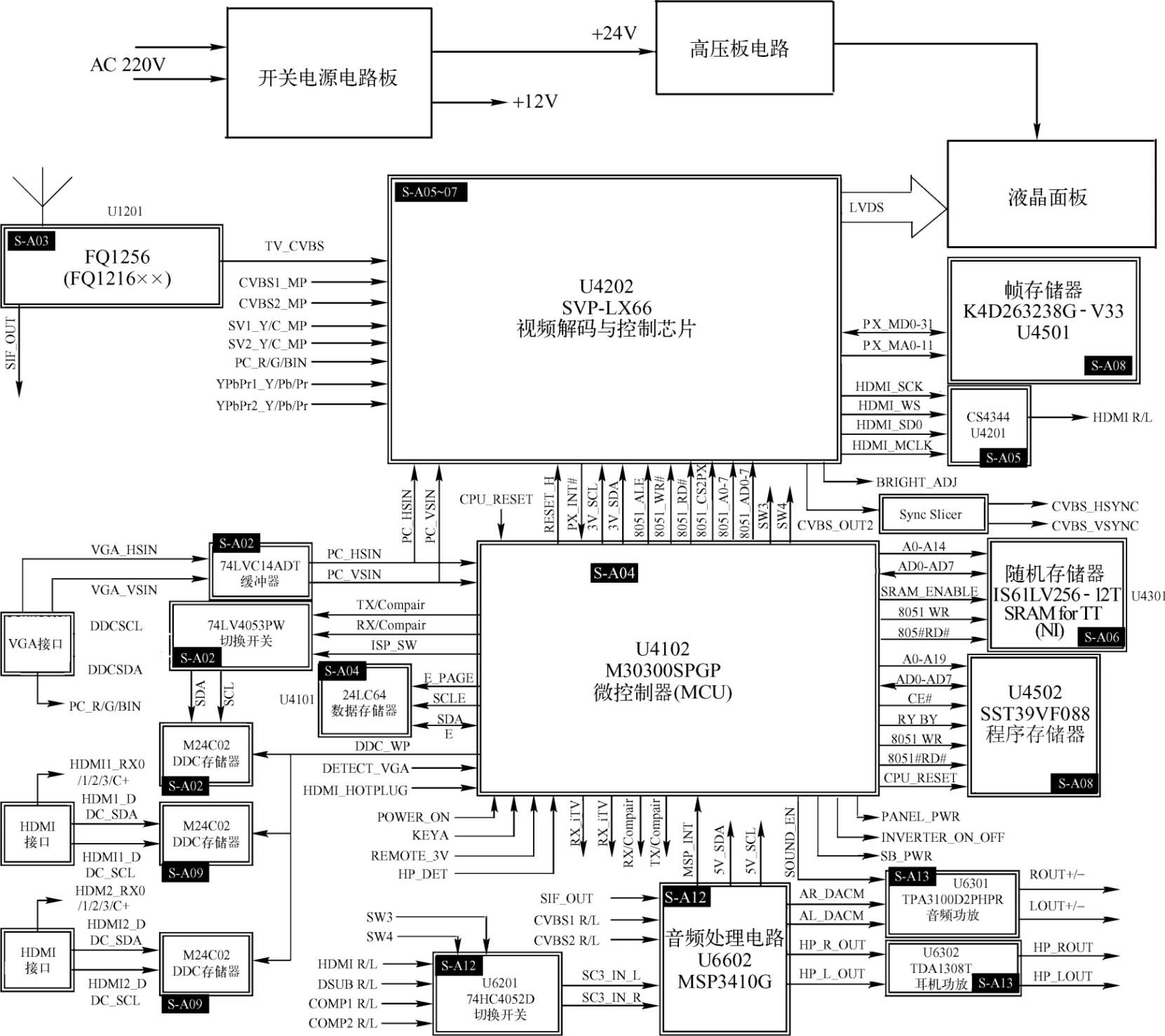

图2-15所示是由“视频解码与控制芯片SVP-LX66＋MCU（M30300SPGP）”构成的液晶彩电框图（应用于飞利浦47PLF7422液晶彩电）。
图2-15 “视频解码与控制芯片SVP-LX66＋MCU（M30300SPGP）”构成的液晶彩电框图
电路的工作过程如下：
由中放一体化高频头U1201输出的视频信号送到视频解码与控制芯片U4202，经A/D转换、解码、去隔行处理、图像缩放等处理，再送到内部LVDS发送器，转换成LVDS串行数据流信号，送到液晶面板电路，驱动液晶屏显示图像。
另外，由高频头输出的第二伴音中频信号送到音频处理电路U6202进行解调、音效处理后，输出音频信号，送到音频功放电路U6301，经功率放大后，驱动扬声器发出声音。
