1.1 广州丰田凯美瑞车系发动机的正时调整

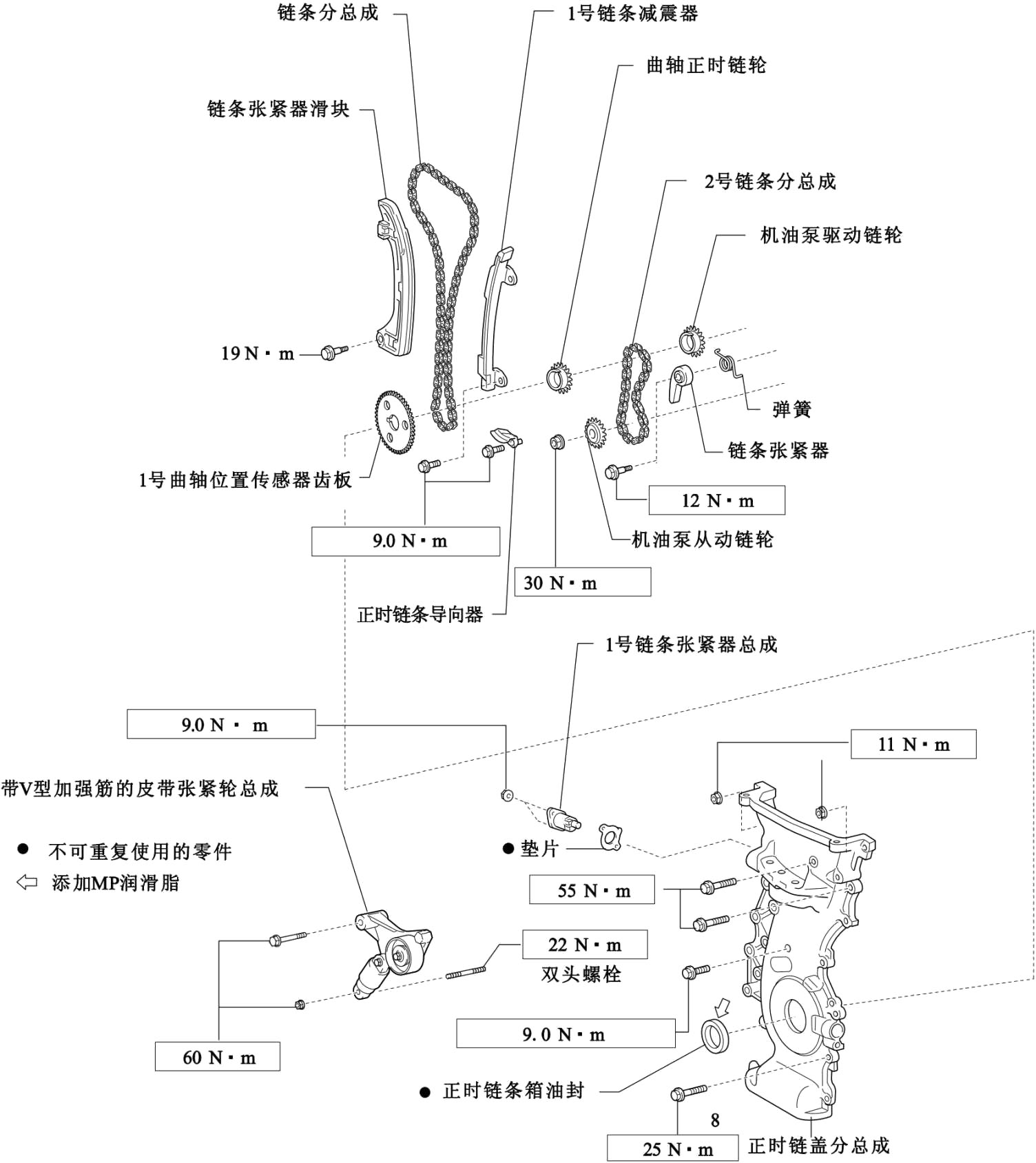

1AZ—FE型和2AZ—FE型发动机正时系统部件如图1-1所示。
图1-1 1AZ—FE型和2AZ—FE型发动机正时系统部件
正时链条的拆卸步骤和方法如下。
1. 断开蓄电池负极端子电缆。
2. 拆卸1号发动机盖分总成。
3. 拆卸前轮RH。
4. 拆卸发动机下盖LH。
5. 拆卸发动机下盖RH。
6. 拆卸前翼子板密封件RH。
7. 排出发动机机油。
8. 拆卸前排气管总成。
9. 拆卸2号发动机安装支撑件RH。
10. 拆卸发动机移动控制杆分总成。
11. 拆卸2号发动机安装支座RH。
12. 拆卸V形皮带。
13. 拆卸发电机总成。
14. 拆卸叶轮泵总成。
15. 拆卸点火线圈总成。
16. 断开通风软管。
17. 断开2号通风软管。
18. 拆卸汽缸盖罩分总成。步骤是：

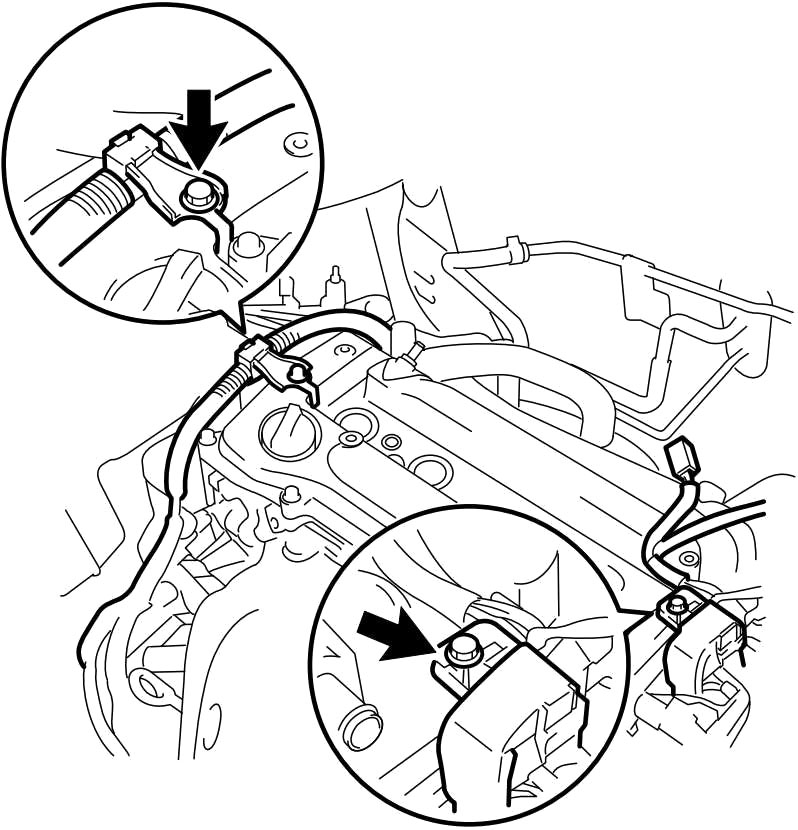

（1）拆卸2个螺栓并断开2根发动机导线，如图1-2所示。
图1-2 拆卸2个螺栓

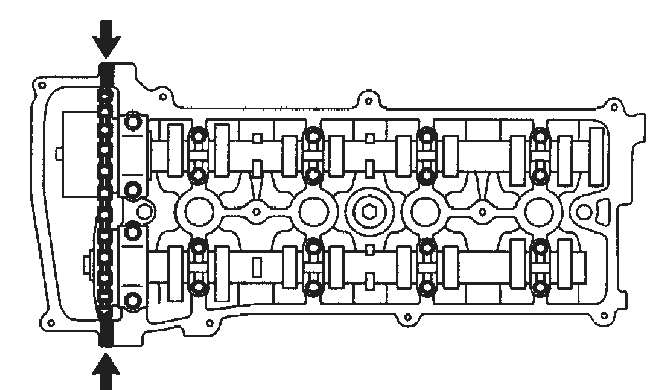

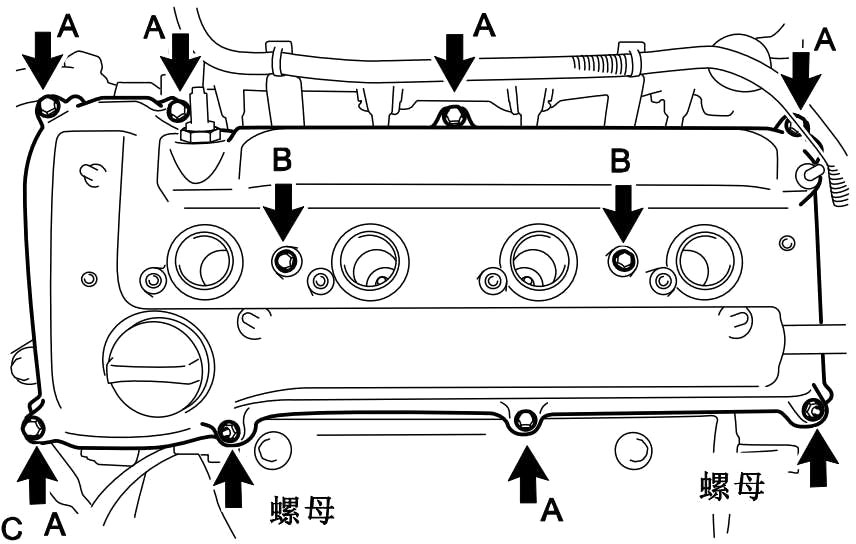

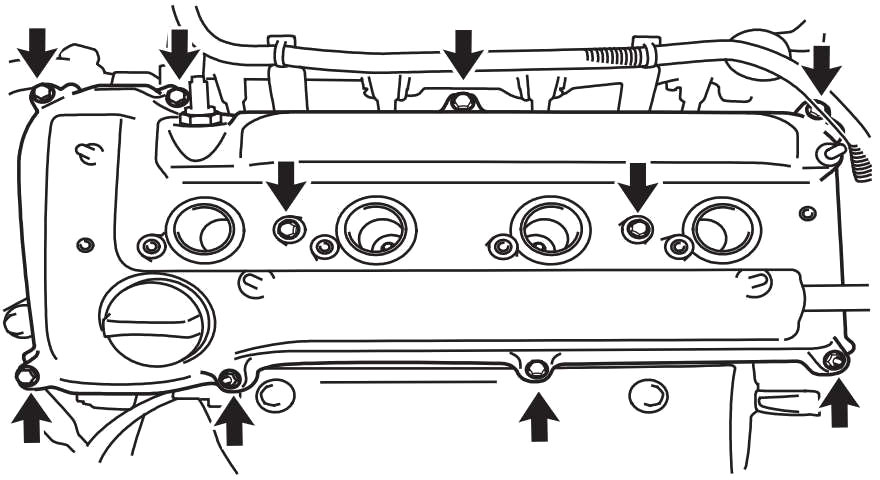

（2）拆卸8个螺栓、2个螺母和汽缸盖罩，如图1-3所示。
19. 将1号汽缸置于TDC位置上。
图1-3 拆卸8个螺栓、2个螺母和汽缸盖罩
20. 拆卸曲轴皮带轮。
21. 拆卸曲轴位置传感器。
22. 拆卸油底壳分总成。步骤是：

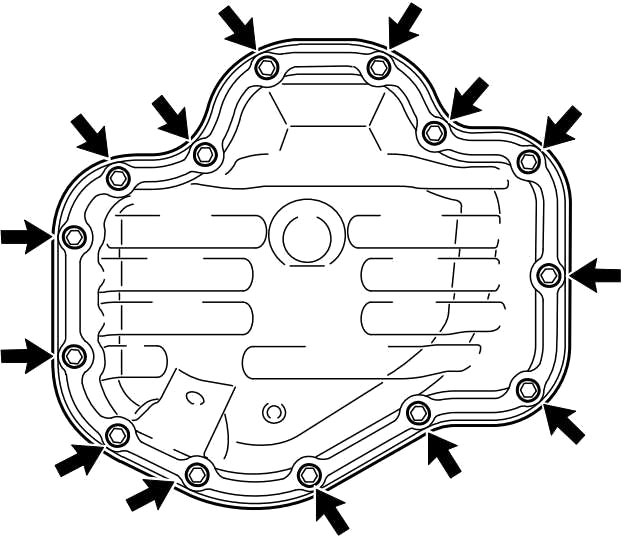

（1）拆卸12个螺栓和2个螺母，如图1-4所示。
图1-4 拆卸12个螺栓和2个螺母

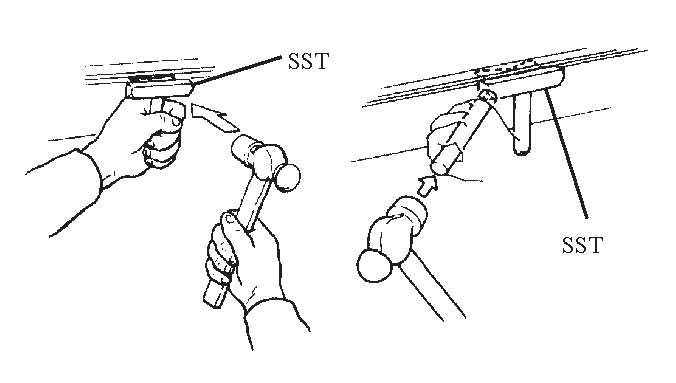

（2）在曲轴箱和油底壳之间插入SST的刀片。切穿密封件并拆卸油底壳，如图1-5所示。
注意：不要损坏曲轴箱、链盖和油底壳的接触表面。
图1-5 插入SST的刀片
23. 拆卸1号链条张紧器总成。拆卸2个螺母、张紧轮和垫片，如图1-6所示。
注意：必须使用链条张紧器转动曲轴。
图1-6 拆卸2个螺母、张紧轮和垫片
24. 安装发动机吊耳。步骤是：

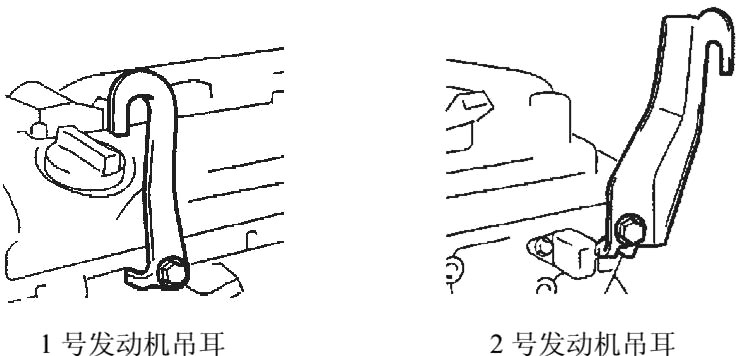

（1）用螺栓安装1号发动机吊耳和2号发动机吊耳，如图1-7所示。
图1-7 安装发动机吊耳
（2）将起吊装置安装到发动机的吊耳上和起重机上。
25. 按以下步骤和方法拆卸带V形加强筋的皮带张紧轮总成。
（1）用起重机向上举起发动机。
注意：非必要情况下，请勿举起发动机。

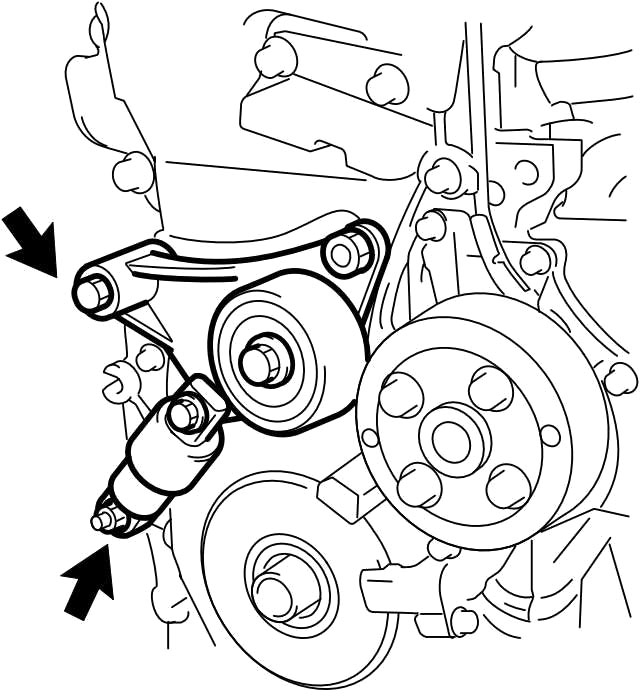

（2）拆卸螺栓、螺母和带V形加强筋的皮带张紧轮，如图1-8所示。
图1-8 拆卸螺栓、螺母和皮带张紧轮
26. 按以下步骤和方法拆卸发动机的安装隔热板。
（1）将发动机吊链安装到发动机的吊耳上。
注意：不要试图将链条钩到其他部位来吊起发动机。

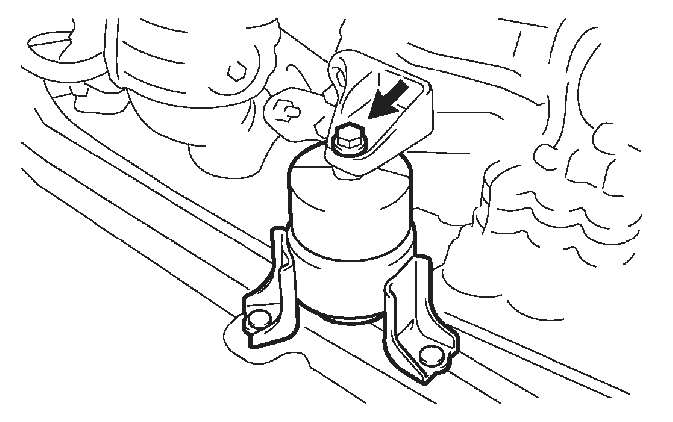

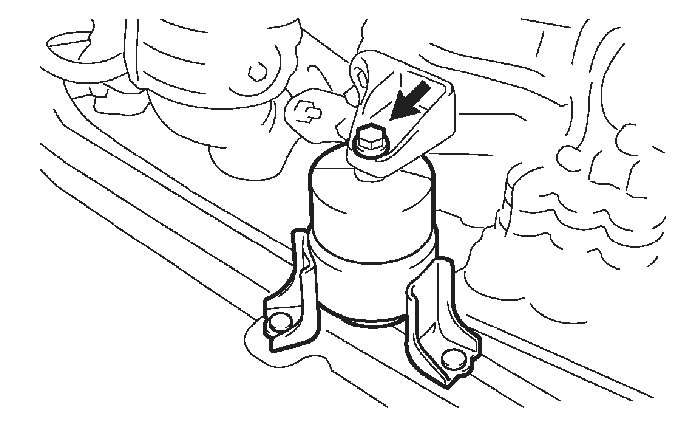

（2）拆卸螺栓，并断开发动机安装隔热板FR，如图1-9所示。
图1-9 断开发动机安装隔热板FR

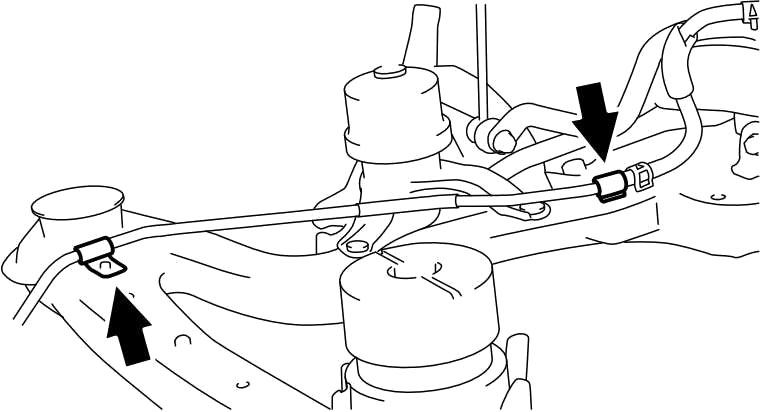

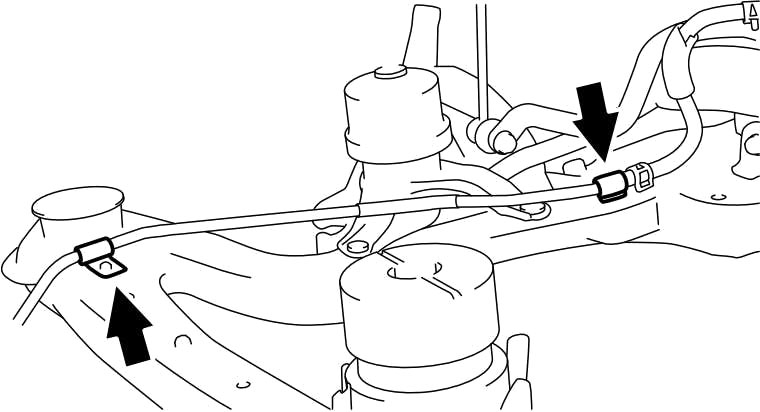

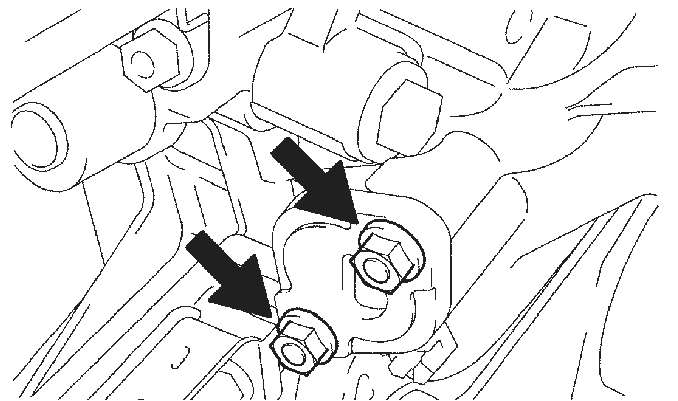

（3）拆卸2个螺栓，并从车架上断开转向机构回流管夹箍，如图1-10所示。
图1-10 拆卸2个螺栓

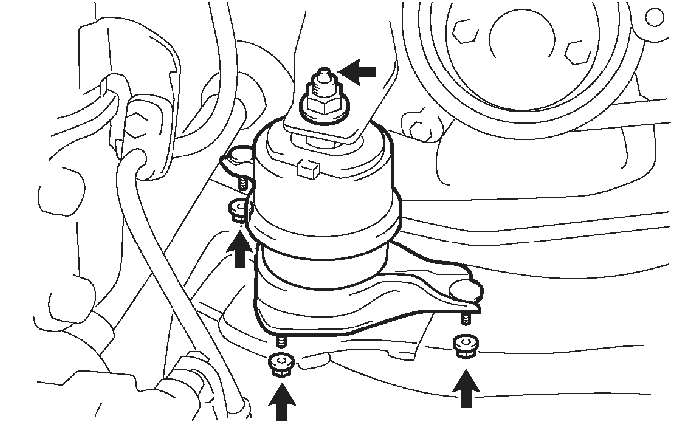

（4）从发动机安装隔热板RH上拆卸4个螺母，如图1-11所示。
图1-11 拆卸4个螺母
（5）抬起发动机，并拆卸发动机的安装隔热板RH。

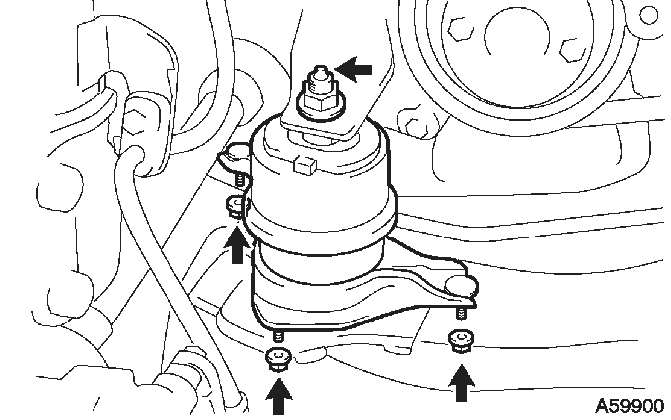

27. 拆卸发动机的安装支座RH。拆卸3个螺栓和发动机安装支座RH，如图1-12所示。
图1-12 拆卸3个螺栓和发动机安装支座RH
28. 拆卸正时链盖分总成。
29. 拆卸正时链条箱油封件。
30. 拆卸1号曲轴位置传感器齿板，如图1-13所示。
图1-13 拆卸1号曲轴位置传感器齿板

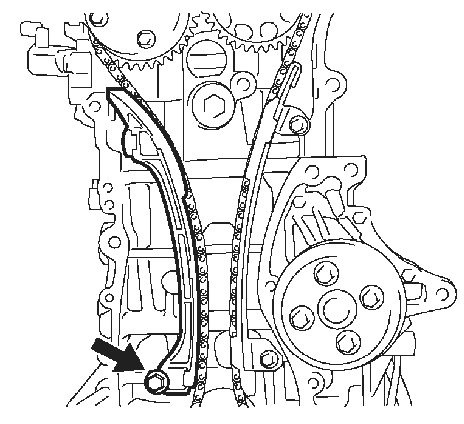

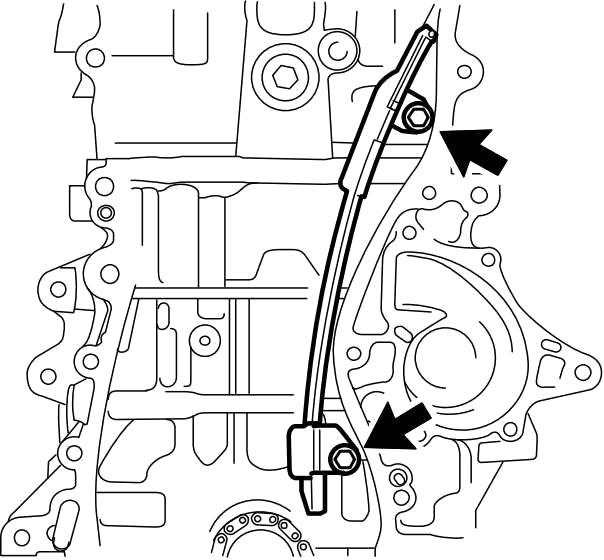

31. 拆卸螺栓和链条张紧器滑块，如图1-14所示。
图1-14 拆卸螺栓和链条张紧器滑块
32. 拆卸2个螺栓和链条减震器，如图1-15所示。
图1-15 拆卸2个螺栓和链条减震器

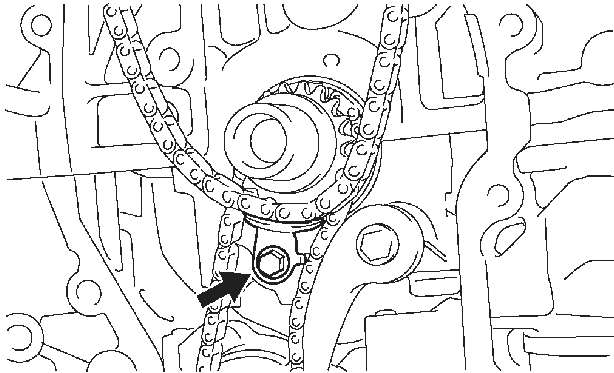

33. 拆卸螺栓和正时链条导向器，如图1-16所示。
图1-16 拆卸螺栓和正时链条导向器

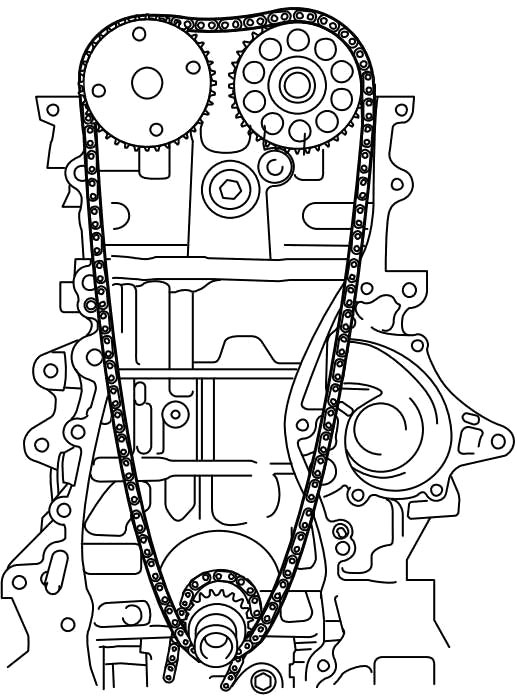

34. 拆卸链条分总成，如图1-17所示。
图1-17 拆卸链条分总成

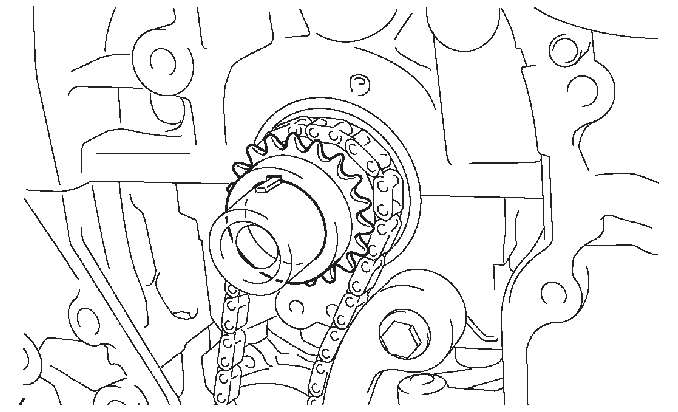

35. 拆卸曲轴正时链轮，如图1-18所示。
图1-18 拆卸曲轴正时链轮
36. 按以下步骤和方法拆卸2号链条分总成。

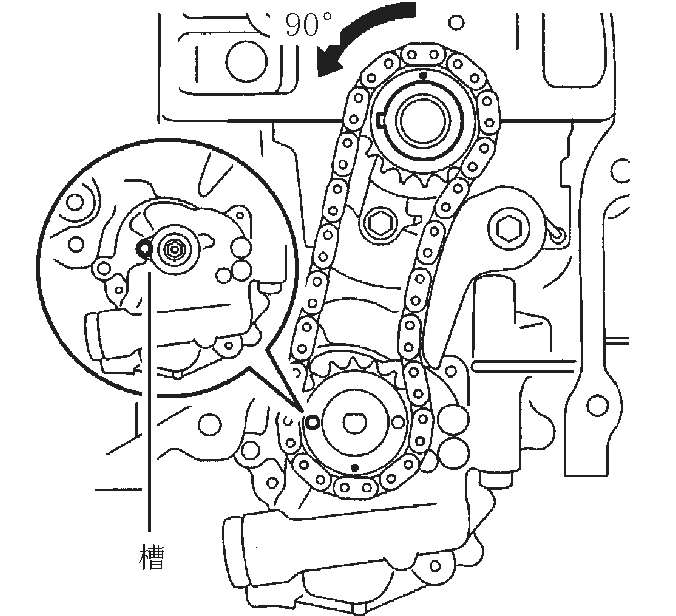

（1）按逆时针方向转动曲轴90º，使机油泵驱动轴链轮的调节孔与机油泵的槽对准，如图1-19所示。
图1-19 使机油泵驱动轴链轮的调节孔与机油泵的槽对准

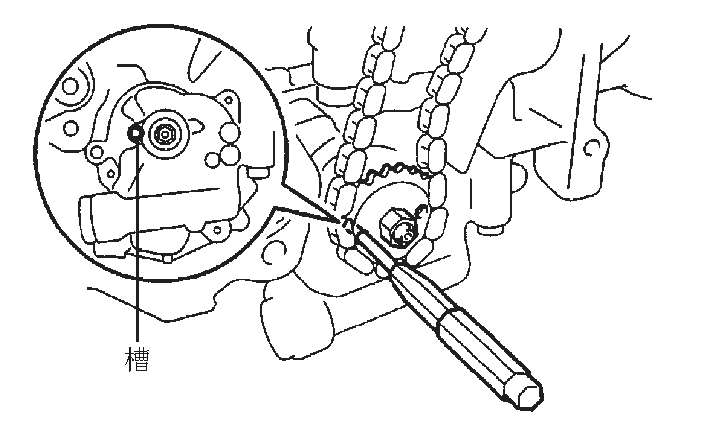

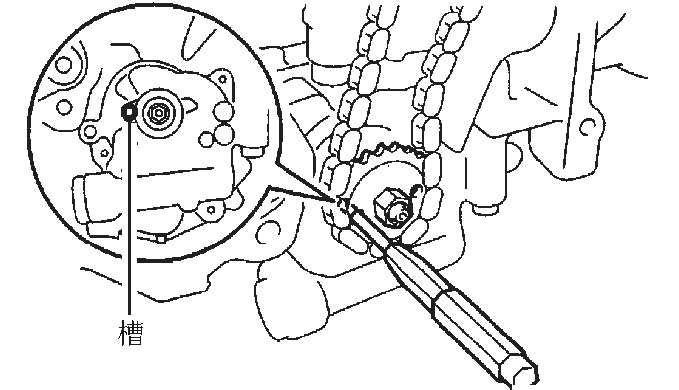

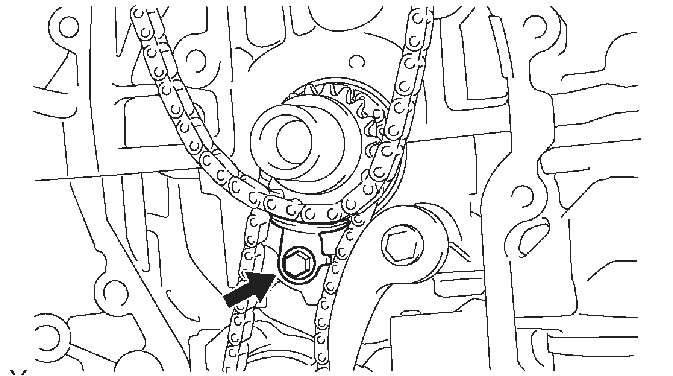

（2）将一个直径为4 mm的专用锁止工具条插入机油泵驱动轴链轮的调节孔内，将齿轮锁止，然后拆卸螺母，如图1-20所示。
图1-20 拆卸螺母

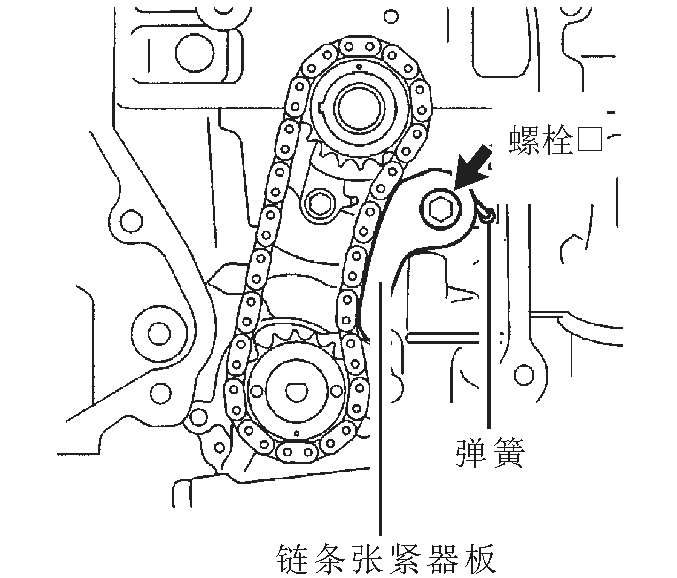

（3）拆卸螺栓、链条张紧器板和弹簧，如图1-21所示。
图1-21 拆卸螺栓、链条张紧器板和弹簧

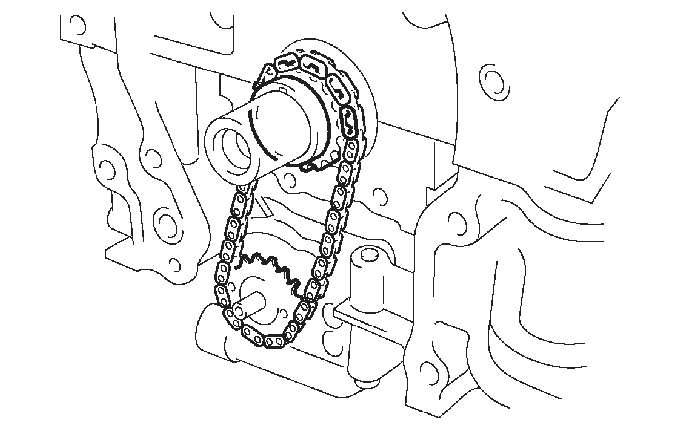

（4）拆卸链条张紧器及机油泵从动链轮和链条，如图1-22所示。
图1-22 拆卸链条张紧器及机油泵从动链轮和链条
正时链条的检查步骤如下。
1. 检查链条分总成。
2. 检查2号链条分总成。
3. 检查机油泵驱动链轮。
4. 检查机油泵驱动轴链轮。
5. 检查链条张紧器滑块。
6. 检查1号链条减震器。
7. 检查链条张紧器板。
8. 检查1号链条张紧器。
正时链条的安装步骤和方法如下。
1. 按以下步骤和方法安装2号链条分总成。
（1）将曲轴键置于左侧水平位置。

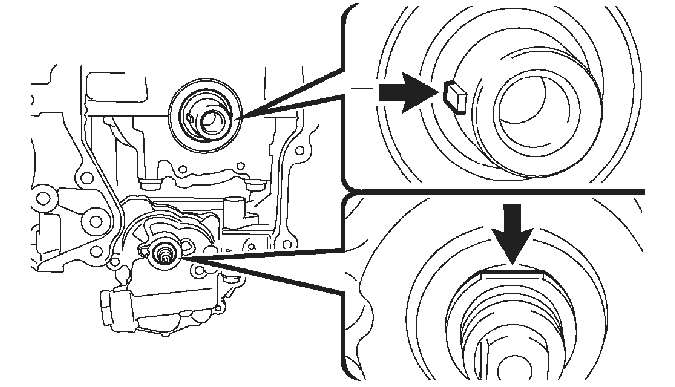

（2）转动驱动轴，使缺口朝上，如图1-23所示。
图1-23 转动驱动轴，使缺口朝上

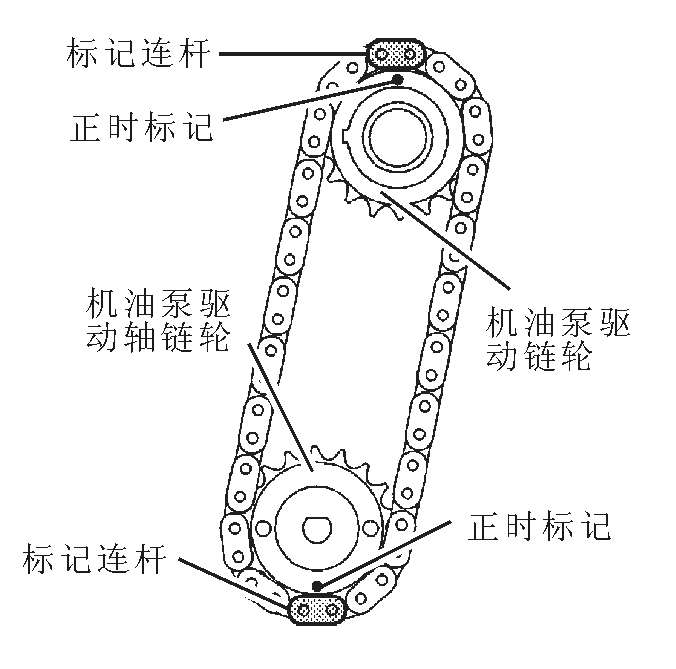

（3）将黄色标记连杆与各齿轮的正时标记对准，如图1-24所示。
图1-24 将黄色标记连杆与各齿轮的正时标记对准
（4）用齿轮上的链条，将链轮安装到曲轴和机油泵上。
（5）用螺母暂时拧紧机油泵驱动轴链轮。

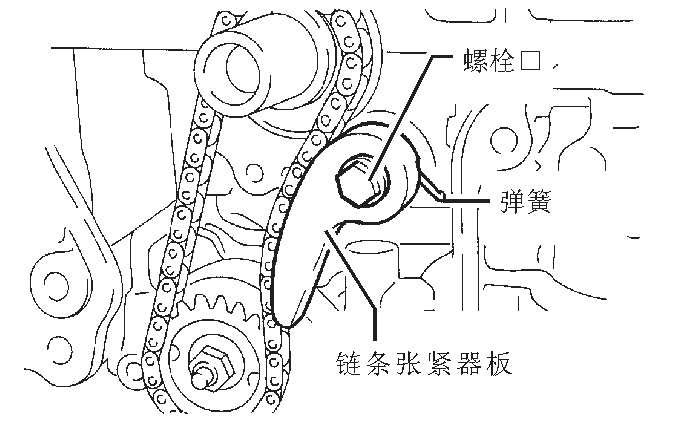

（6）将缓冲弹簧插入调节孔内，然后用螺栓安装链条张紧器板，如图1-25所示。
图1-25 将缓冲弹簧插入调节孔内
（7）对准机油泵驱动轴链轮的调节孔与机油泵的槽。
（8）将一个直径为4 mm的条插入机油泵驱动轴齿轮的调节孔内，将齿轮锁止，如图1-26所示。
图1-26 拧紧螺母

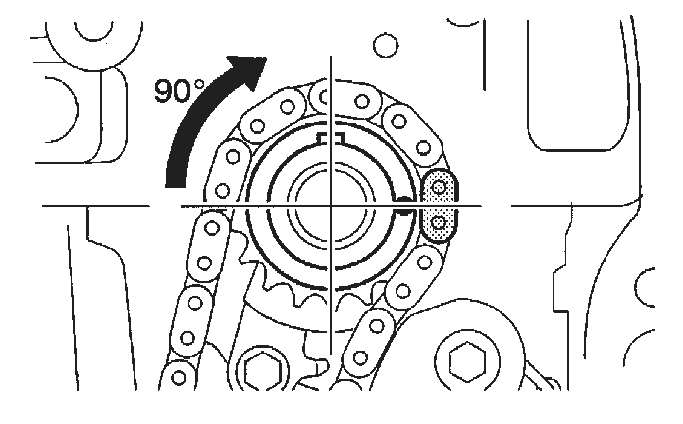

（9）按顺时针方向转动曲轴90º，并将曲轴键朝上，如图1-27所示。
图1-27 曲轴键朝上

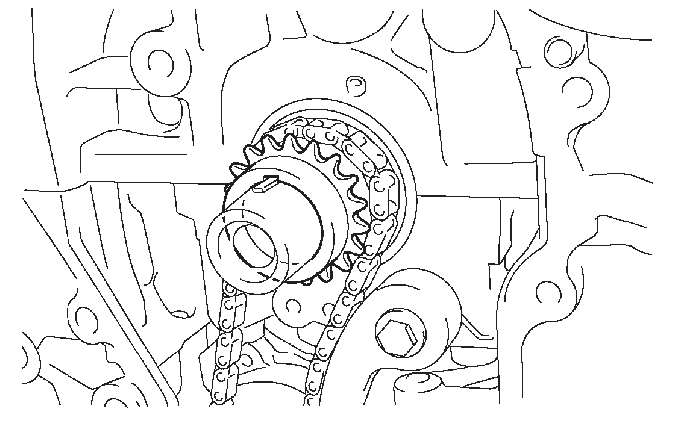

2. 安装曲轴正时链轮。
安装曲轴正时链轮，如图1-28所示。
图1-28 安装曲轴正时链轮

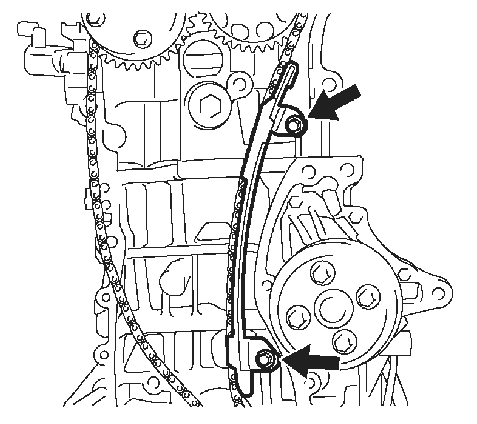

3. 用2个螺栓安装链条减震器，如图1-29所示。
图1-29 用2个螺栓安装链条减震器
4. 按以下步骤和方法安装链条分总成。
（1）将1号汽缸设定为TDC位置。

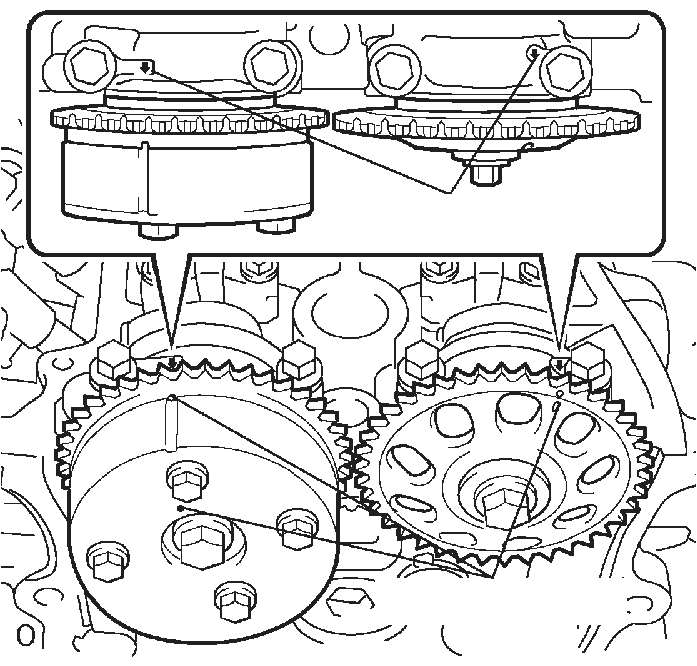

① 用扳手转动凸轮轴（使用六角顶部），使凸轮轴正时齿轮的各正时标记与1号以及2号轴承盖上的各正时标记均对准，如图1-30所示。
图1-30 对准正时标记

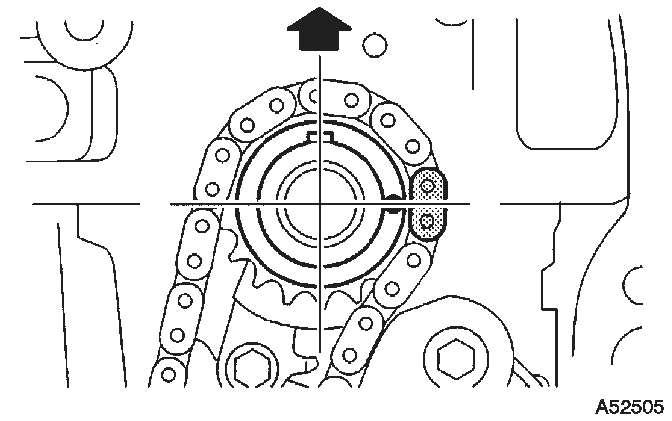

② 用曲轴皮带轮螺栓，将曲轴转动到曲轴键朝上的位置，如图1-31所示。
图1-31 将曲轴转动到曲轴键朝上的位置

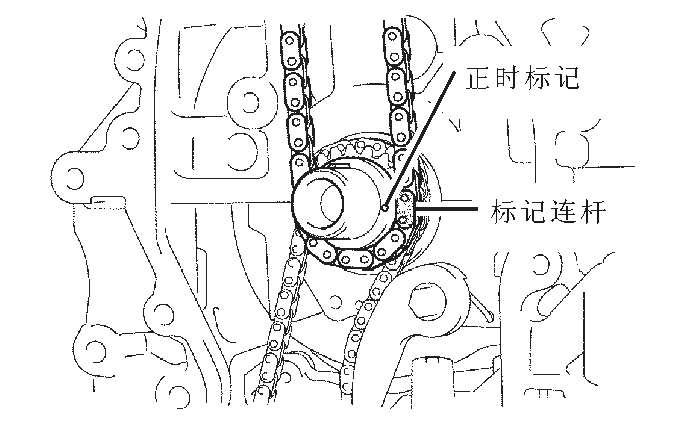

（2）将链条安装到曲轴正时链轮上，使金色或粉色标记连杆与曲轴上的正时标记对准，如图1-32所示。
图1-32 使金色或粉色标记连杆与曲轴上的正时标记对准

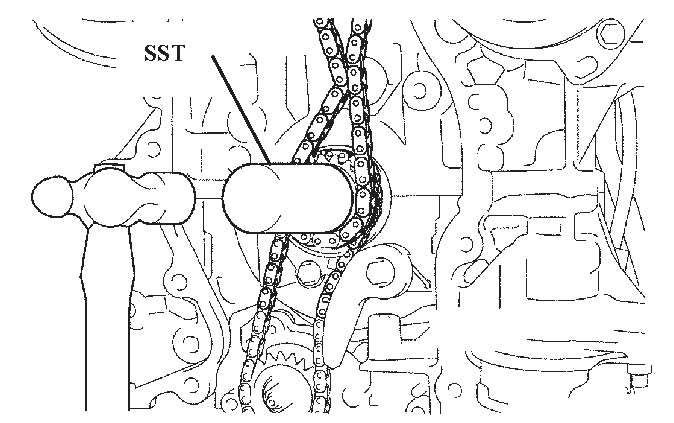

（3）用SST和锤子敲入曲轴正时链轮，如图1-33所示。
图1-33 用SST和锤子敲入曲轴正时链轮

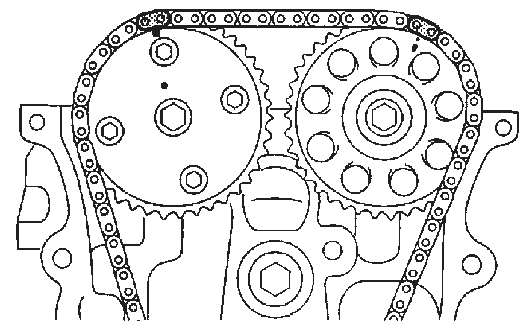

（4）将金色或黄色标记连杆对准凸轮轴正时齿轮和链轮上的各正时标记，然后安装链条，如图1-34所示。
图1-34 安装链条

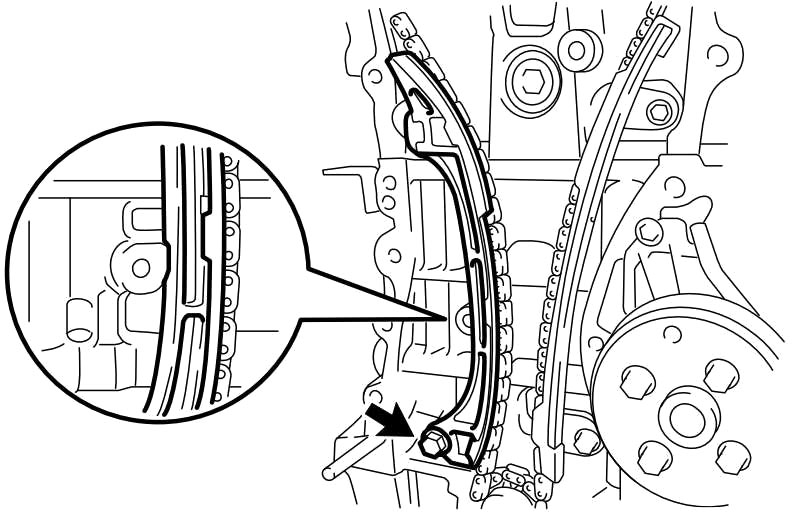

5. 安装链条张紧器滑块，如图1-35所示。
图1-35 安装链条张紧器滑块
6. 用螺栓安装正时链条导向器，如图1-36所示。
图1-36 用螺栓安装正时链条导向器

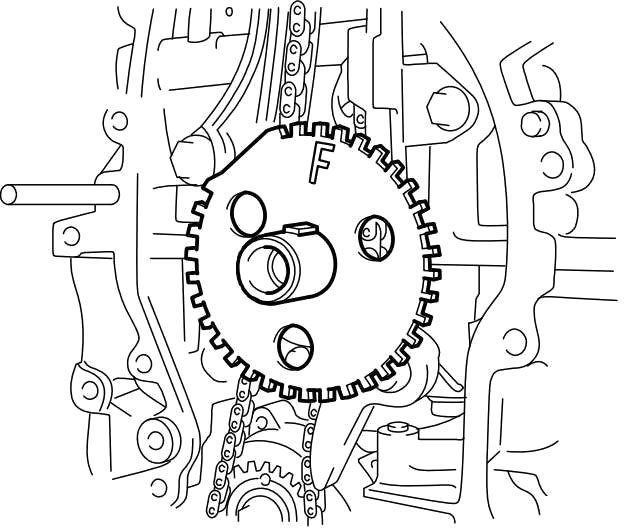

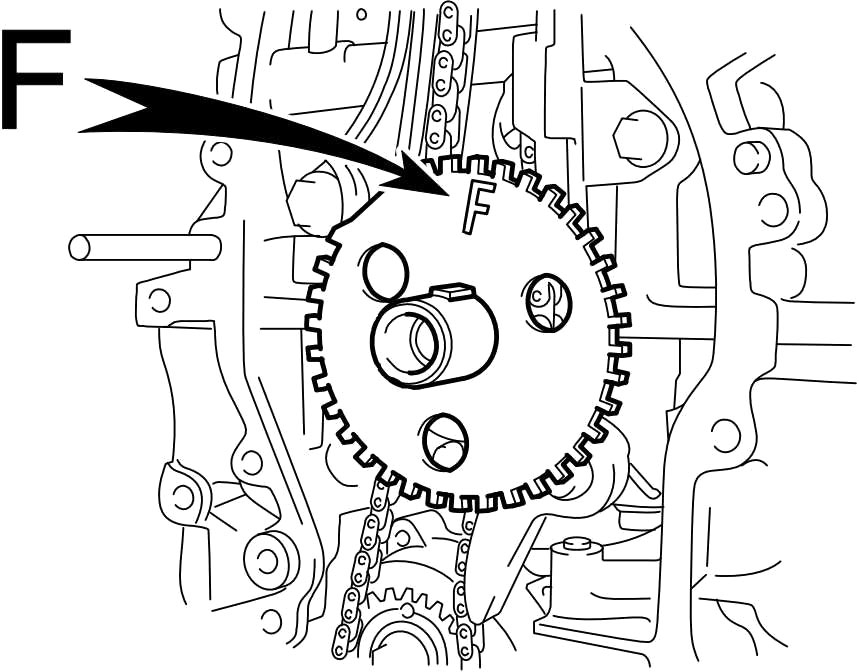

7. 安装传感器板，让“F”标记朝上，如图1-37所示。
图1-37 安装传感器板，让“F”标记朝上
8. 安装正时链条箱油封件。
9. 安装正时链盖分总成。
10. 安装带V形加强筋的皮带张紧轮总成，如图1-38所示。
图1-38 安装皮带张紧轮总成

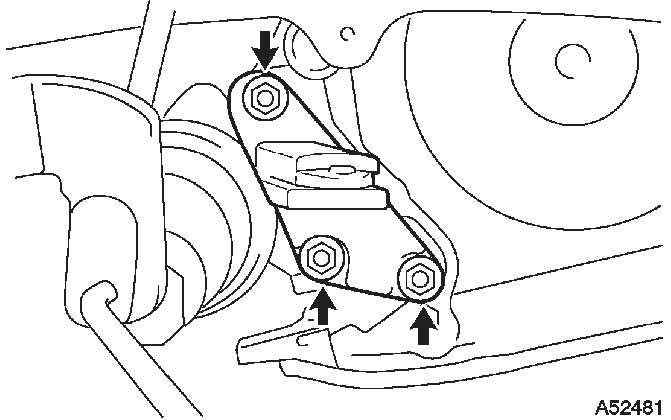

11. 用3个螺栓安装支座，如图1-39所示。
图1-39 用3个螺栓安装支座
12. 安装发动机的安装隔热板。步骤是：
（1）抬起发动机，并安装发动机的隔热板RH。
（2）用4个螺母安装发动机隔热板RH，如图1-40所示。
图1-40 安装隔热板RH
（3）用2个螺栓将转向机构回流管夹箍安装到车架上，如图1-41所示。
图1-41 安装转向机构回流管夹箍
（4）安装发动机的隔热板FR，如图1-42所示。
图1-42 安装发动机隔热板FR
13. 拆卸发动机吊耳。
14. 安装油底壳分总成。步骤是：
（1）拆卸旧的密封材料，小心不要让任何机油滴落到汽缸体和油底壳的接触表面上。

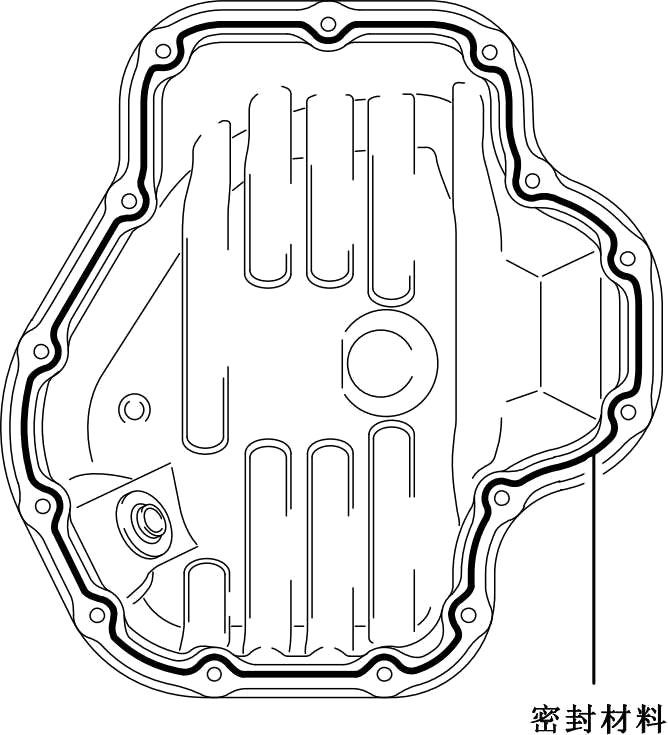

（2）连续在图中线内涂抹密封材料，如图1-43所示。
图1-43 涂抹密封材料
（3）将油底壳安装到汽缸体上。

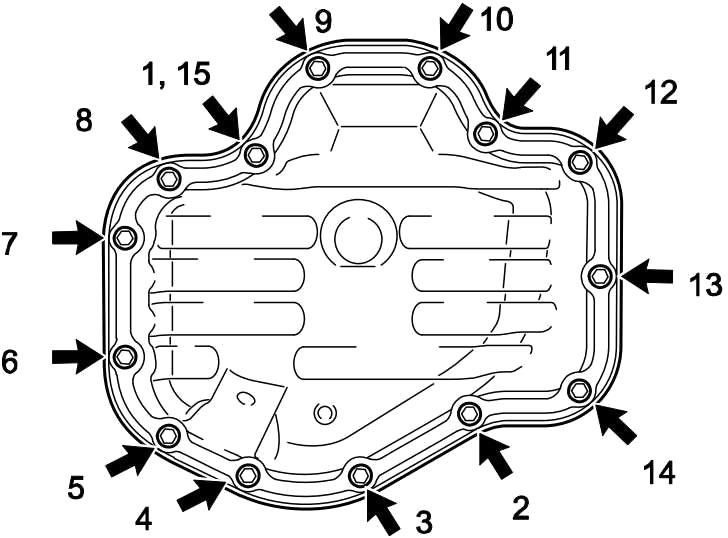

（4）按图示顺序均匀拧紧12个螺栓和2个螺母，如图1-44所示。
图1-44 拧紧螺栓和螺母
15. 安装曲轴位置传感器。
16. 安装曲轴皮带轮。
17. 按以下步骤和方法安装1号链条张紧器的总成。

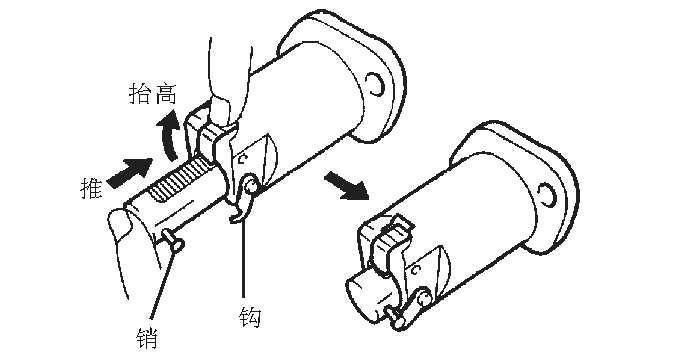

（1）松开棘轮爪，然后将柱塞完全推入并将卡钩钩住销，以使柱塞保持在如图1-45所示位置。
图1-45 将柱塞完全推入并将卡钩钩住销

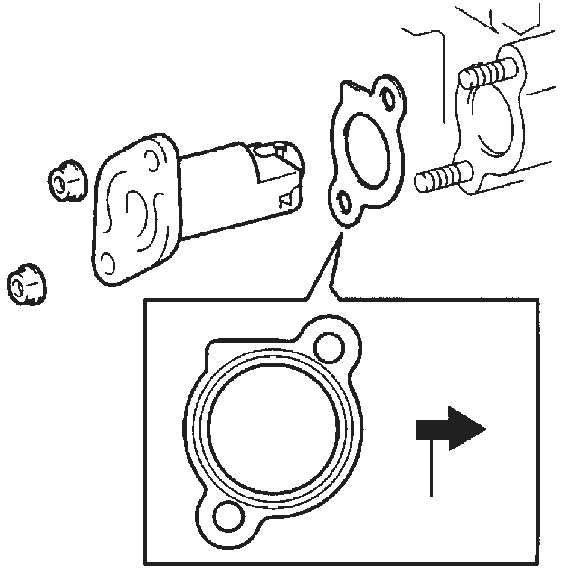

（2）用2个螺母安装新垫片和链条张紧器，如图1-46所示。
注意：在安装链条张紧器时，如果卡钩从柱塞上松开，则重新设置卡钩。
图1-46 安装新垫片和链条张紧器

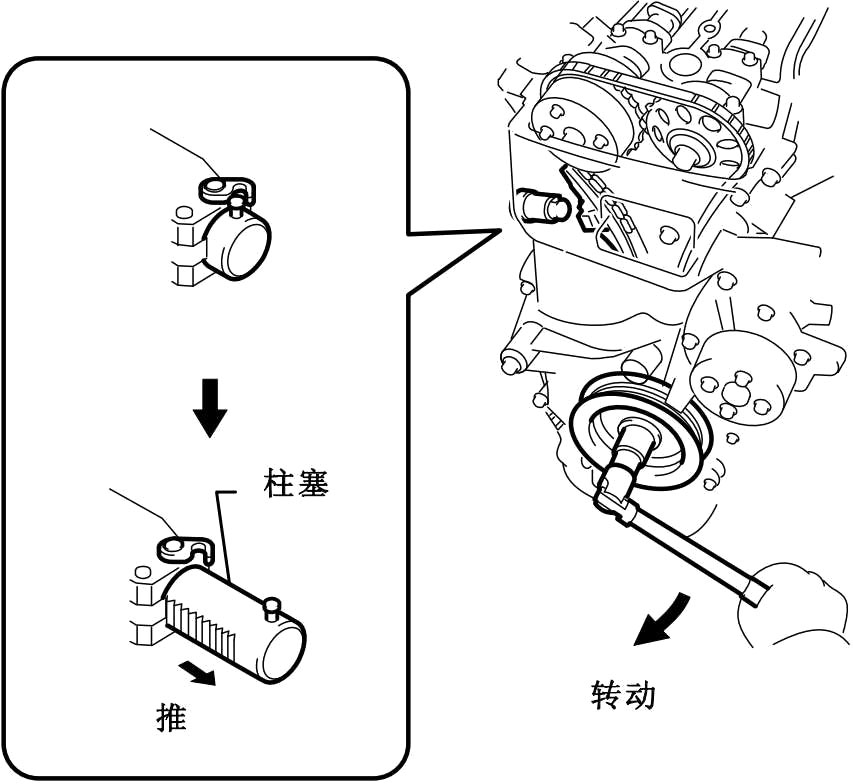

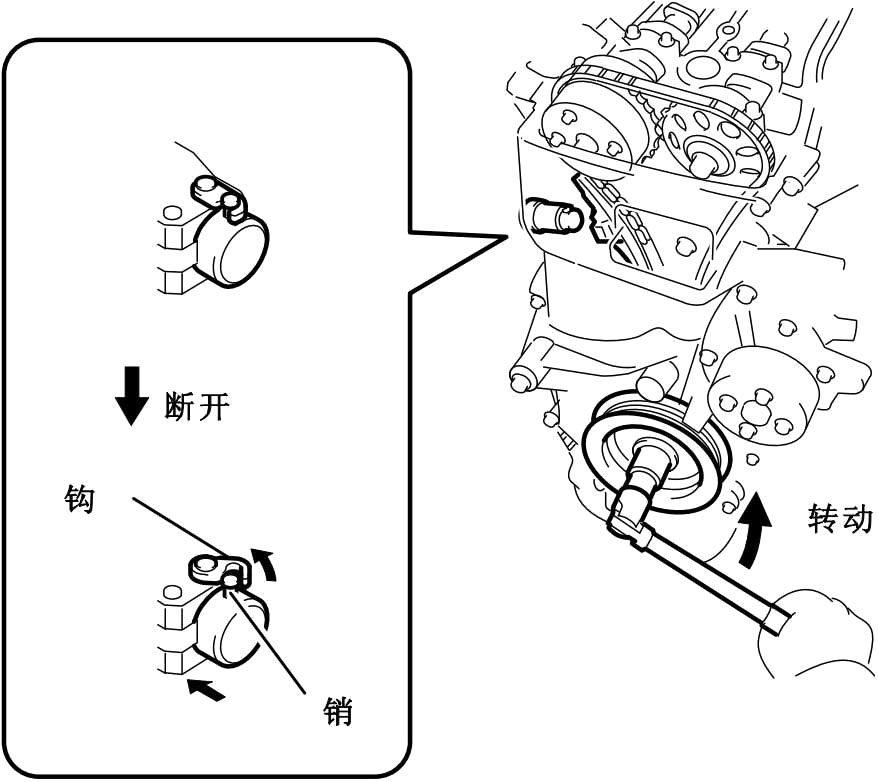

（3）按逆时针方向转动曲轴，然后从卡钩上断开柱塞定位销，如图1-47所示。
图1-47 按逆时针方向转动曲轴
（4）按顺时针方向转动曲轴，然后检查柱塞是否伸出，如图1-48所示。
图1-48 按顺时针方向转动曲轴
18. 安装汽缸盖罩分总成。步骤是：
（1）去除接触表面上的任何密封材料。
（2）将密封材料涂抹到，如图所示的2个位置，如图1-49所示。
（3）用8个螺栓和2个螺母安装汽缸盖罩，如图1-50所示。
（4）用2个螺栓安装2根发动机导线，如图1-51所示。
图1-49 将密封材料涂抹
图1-50 安装汽缸盖罩
图1-51 安装2根发动机导线
19. 安装2号通风软管。
20. 安装通风软管。
21. 安装点火线圈总成。
22. 安装叶轮泵总成。
23. 安装发动机总成。
24. 安装V形皮带。
25. 安装2号发动机安装支座RH。
26. 安装发动机移动控制杆分总成。
27. 安装2号发动机安装支撑件RH。
28. 安装前排气管总成。
29. 添加发动机机油。
30. 将电缆连接到蓄电池负极端子上。
31. 检查发动机机油是否泄漏。
32. 检查有无废气泄漏。
33. 检查点火正时。
34. 安装前翼子板密封件RH。
35. 安装发动机下盖LH。
36. 安装发动机下盖RH。
37. 安装前轮RH。
38. 安装1号发动机盖分总成。
