2.5 长安福特马自达3车系发动机的正时调整
正时链条的拆装步骤和方法如下。
1. 拆下电池盖。
2. 断开电池负极电缆。
3. 拆下前轮与轮胎。
4. 将2号发动机下护板与挡泥板作为一个单独的装置拆下。
5. 排出发动机冷却液。
6. 将净气管和空气过滤器作为一个单独装置拆下。
3. 安装正时链条。
4. 安装正时链条导向装置和正时链条张紧器臂。
5. 安装链条调节器，然后拆下被用于固定的金属丝或纸夹在安装新链条张紧器时，拆下已安装的止动器，如图2-8所示。
6. 检查正时链条是否存在松弛，然后再次检查各链轮是否被定位在正确的位置。

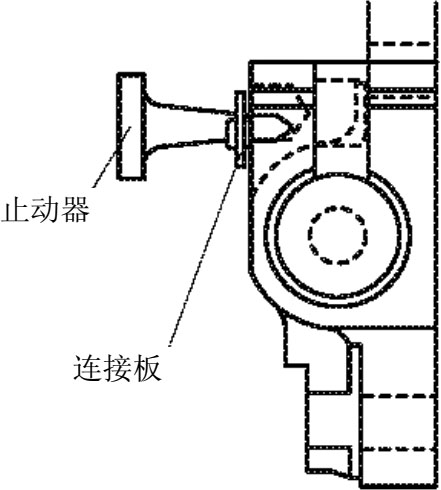

图2-8 拆下已安装的止动器
7. 将曲轴顺时针旋转两次检查气门正时是否调整好。
ZJ/ZY/Z6型发动机正时链条的拆卸应按与装配相反的顺序进行。
7. 拆下仍然连接的带软管的冷却液贮液罐。
8. 拆下点火线圈。
9. 将线束放置在不会妨碍操作的地方。
10. 拆下图2-9所示的螺母，并将动力转向管部件放置在不会妨碍操作的地方。

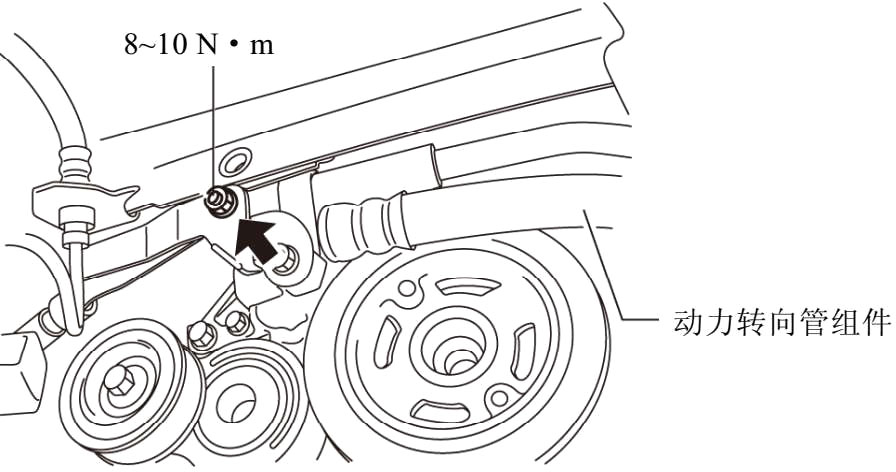

图2-9 拆下螺母
11. 固定冷却器管道和冷却器软管，使其不妨碍工作。（配有空调）
12. 拆下驱动带。
13. 断开曲轴位置（CKP）传感器的连接器。
14. 拆下发电机。
15. 拆下水泵。
16. 将接地线从3号发动机支座上断开。
拧紧力矩：35~50 N·m。
17. 按图2-10中所示的Z6型发动机正时部件中图注名称和序号的顺序进行拆卸。
18. 按与拆卸相反的顺序进行安装。
19. 重新注入发动机冷却液。
20. 启动发动机并检查和按需调节下列项目。
（1）发动机是否漏油和发动机冷却剂的状况。
（2）偏摆及接触皮带轮与皮带的状况。
（3）点火正时与怠速是否正常，检查CO和HC的容量。
①—汽缸盖罩；②—曲轴皮带轮锁定螺栓；③—曲轴皮带轮；④—驱动带自动张紧器；⑤—怠速；⑥—量油尺；⑦—No.3发动机悬置件；⑧—OCV；⑨—前油封件；⑩—发动机前罩；
—链条张紧器；
—链条张紧器臂；
—链条导板；
—正时链条；
—曲轴链轮；
—滑块

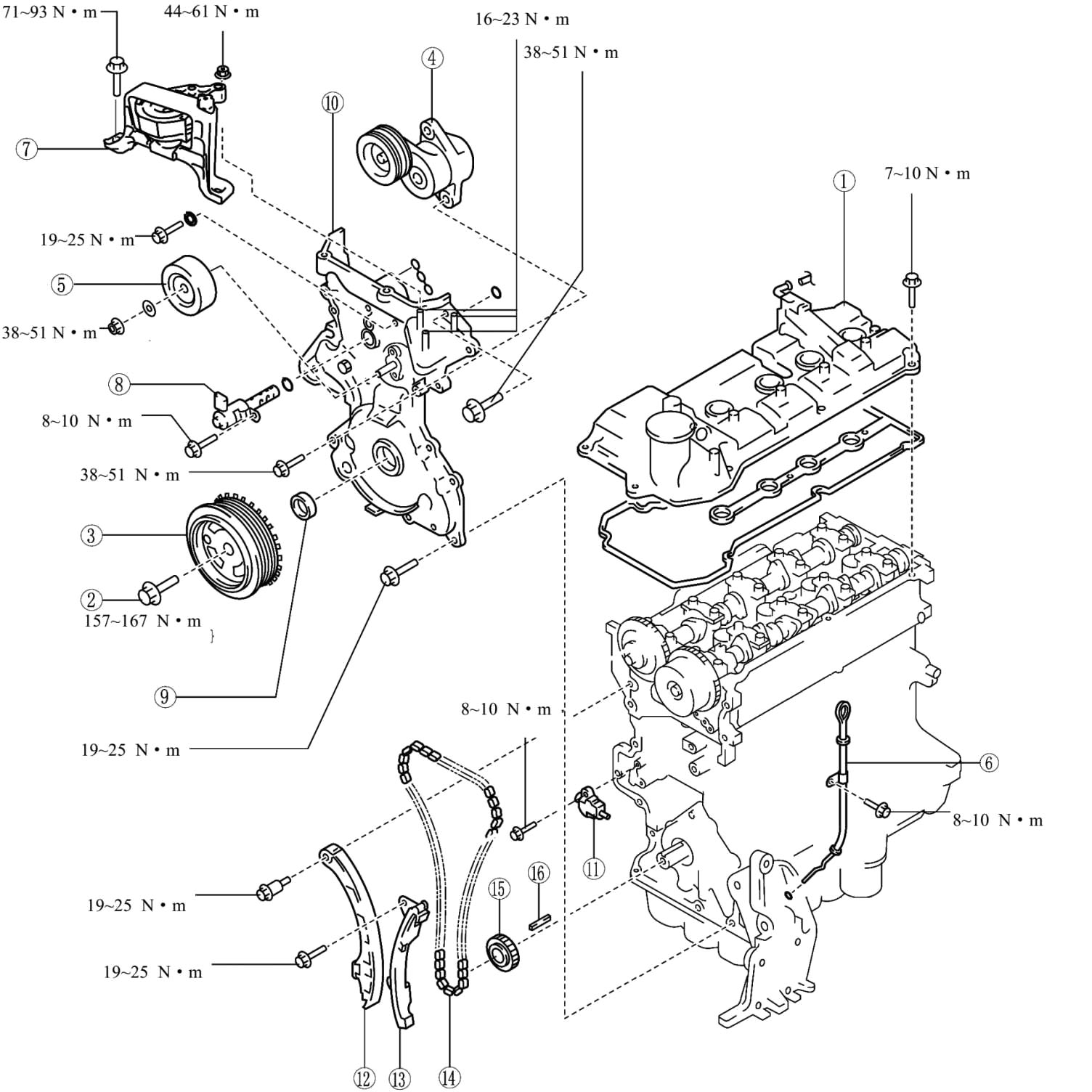

图2-10 Z6型发动机正时部件
对正时链条的拆卸方法说明如下。
1. 顺时针旋转曲轴，将曲轴链轮的键槽与正时标记对齐，如图2-11所示。然后将1号汽缸定位到TDC处。
2. 对齐凸轮轴链轮上的正时标记，如图2-12所示。从而使它们形成一条直线，并且与汽缸盖上水平面对齐。

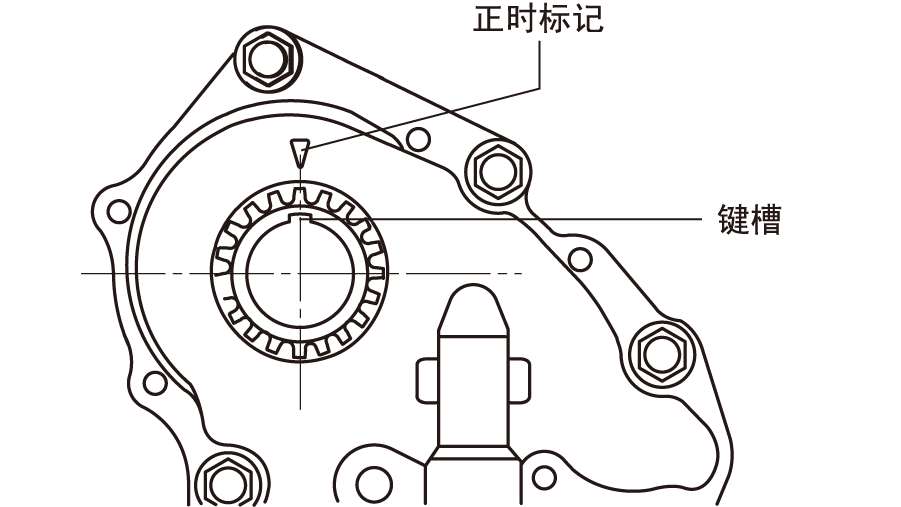

图2-11 将曲轴链轮的键槽与正时标记对齐

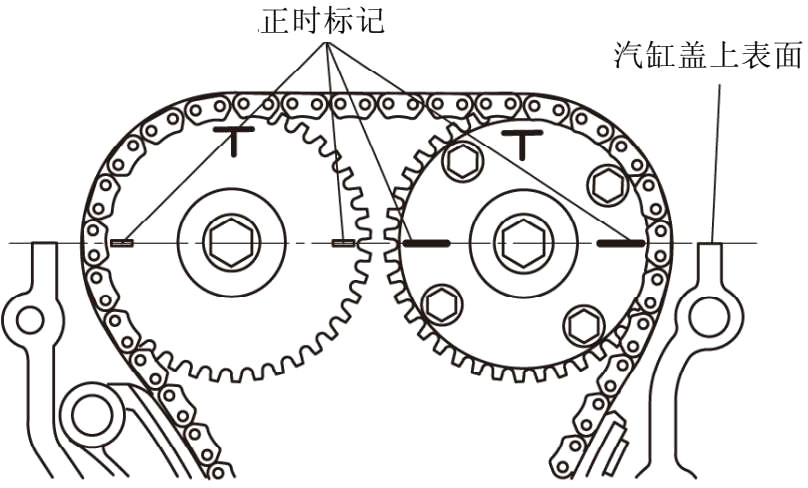

图2-12 对齐凸轮轴链轮上的正时标记
3. 拆下正时链条。
对正时链条的安装方法说明如下。
1. 将曲轴链轮的键槽与正时标记对齐，如图2-13所示。然后将1号汽缸定位到TDC处。

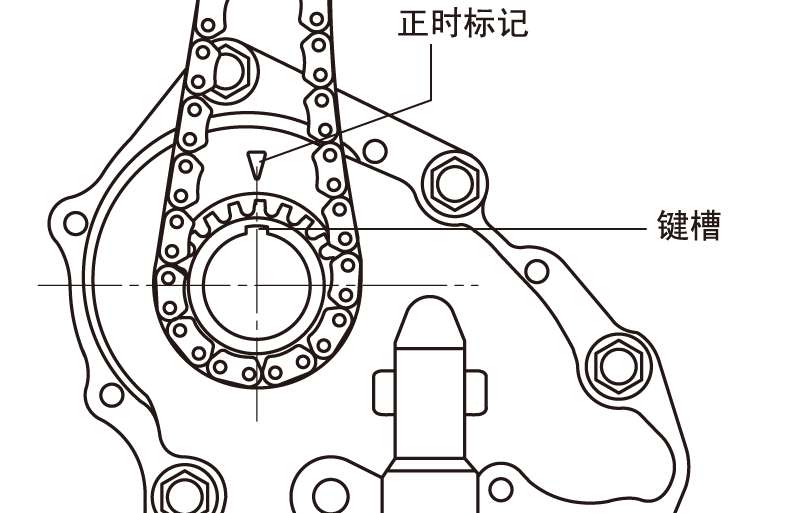

图2-13 将曲轴链轮的键槽与正时标记对齐

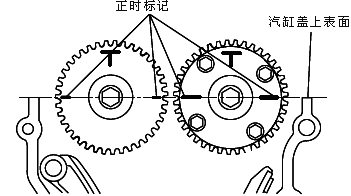

2. 对齐凸轮轴链轮上的正时标记，如图2-14所示，从而使它们形成一条直线，并且与汽缸盖上水平面对齐。
图2-14 对齐凸轮轴链轮上的正时标记
3. 安装正时链条。
4. 在安装链条调节器之后，拆下被安装在链条张紧器上的金属丝或纸夹，并向正时链条施加张紧力。在安装新链条张紧器时，拆下已安装的止动器，如图2-15所示。

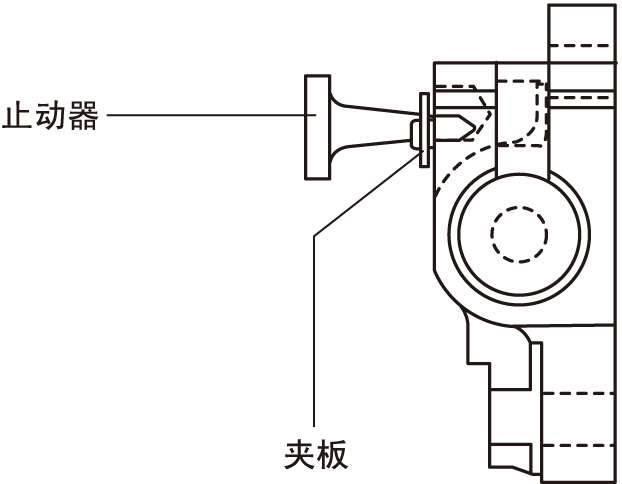

图2-15 拆下已安装的止动器
5. 确认正时链条上不存在松弛，然后确认各链轮再次被定位在正确的位置。
6. 将曲轴顺时针旋转两次，然后检查气门正时。
（一）正时链条的拆卸
正时链条的拆装步骤和方法如下。
1. 拆下电池盖。
2. 断开电池负极电缆。
3. 拆下发动机罩盖。
4. 断开线束。
5. 拆下点火线圈。
6. 拆下火花塞。
7. 拆下通风管。
8. 拆下带有软管的冷却液贮液罐，并将其放在不会妨碍操作的位置。
9. 拆下前轮和轮胎。
10. 将2 号发动机下护板与挡泥板作为一个单独的装置拆下。
11. 拆下图2-16和图2-17所示的LF型发动机和L5型发动机的螺母，并将动力转向管部件放置在不会妨碍操作的地方。

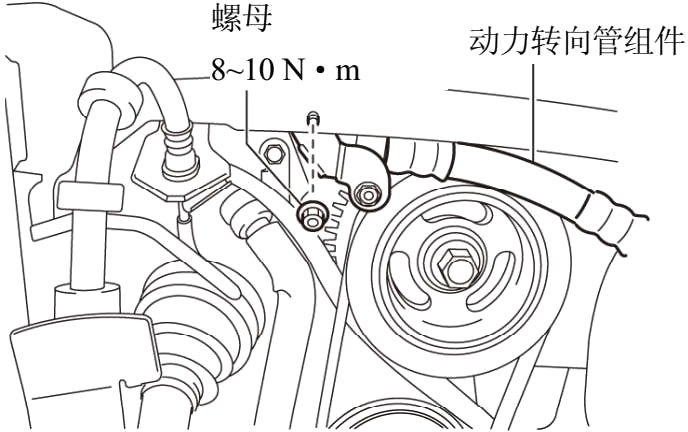

图2-16 拆下LF型发动机的螺母

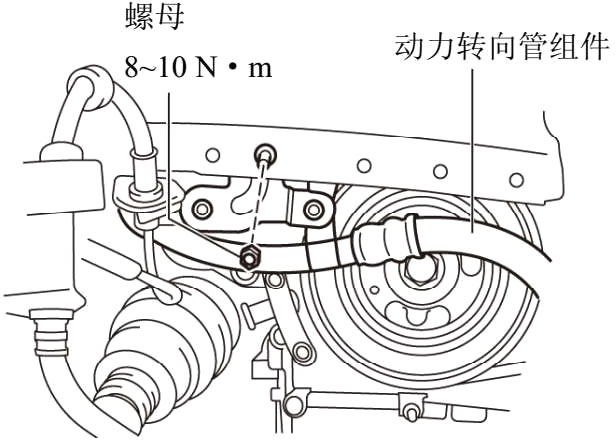

图2-17 拆下L5型发动机的螺母
12. 拆下驱动带。
13. 拆下曲轴位置（CKP）传感器。
14. 拆下带冷却器软管的A/C压缩机，并使用钢丝或绳索将其固定，使其不妨碍相关操作。
15. 将驱动轴（RH）从联轴器上拆下来，驱动轴（RH）放在一边。
16. 按图2-18所示的LF型发动机正时部件和图2-19所示的L5型发动机正时部件中的图注名称与序号顺序进行拆卸。

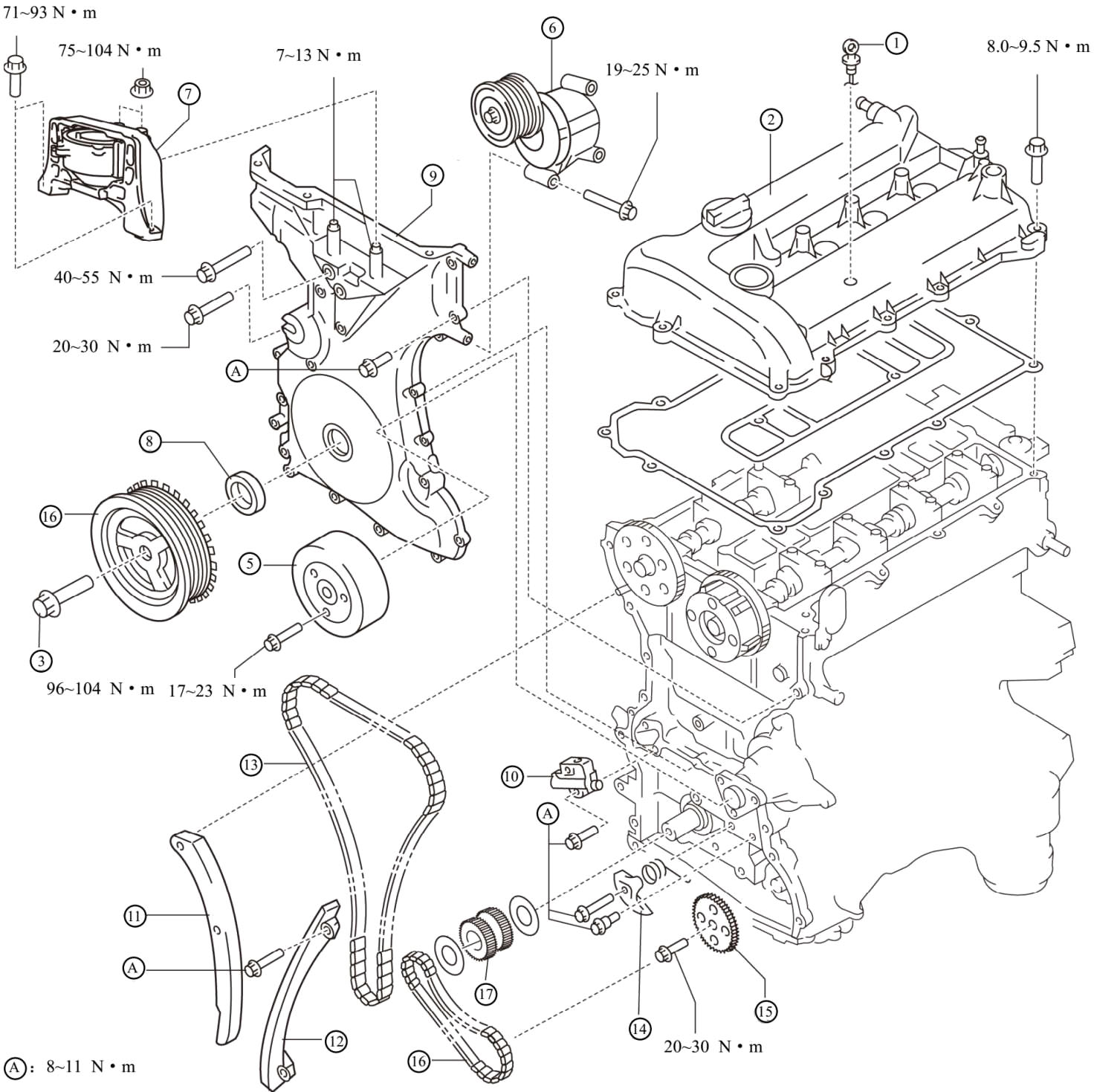

①—油标尺；②—汽缸盖罩；③—曲轴皮带轮锁定螺栓；④—曲轴皮带轮；⑤—水泵皮带轮；⑥—驱动带自动张紧器；⑦—No.3发动机悬置件；
⑧—前油封件；⑨—发动机前罩；⑩—链条张紧器；
—张紧臂；
—链条导板；
—正时链条；
—机油泵链条张紧器；15 —机油泵链轮；
16 —机油泵链条；17 —曲轴链轮
图2-18 LF型发动机正时部件
①—油标尺；②—汽缸盖罩；③—曲轴皮带轮锁定螺栓；④—曲轴皮带轮；⑤—水泵皮带轮；⑥—惰轮；⑦—惰轮；⑧—No.3发动机悬置件；⑨—前油封件；⑩—发动机前罩；
—链条张紧器；
—张紧臂；
—链条导板；
—正时链条；
—机油泵链条张紧器；
—机油泵链轮；
—油泵链条；
—曲轴链轮

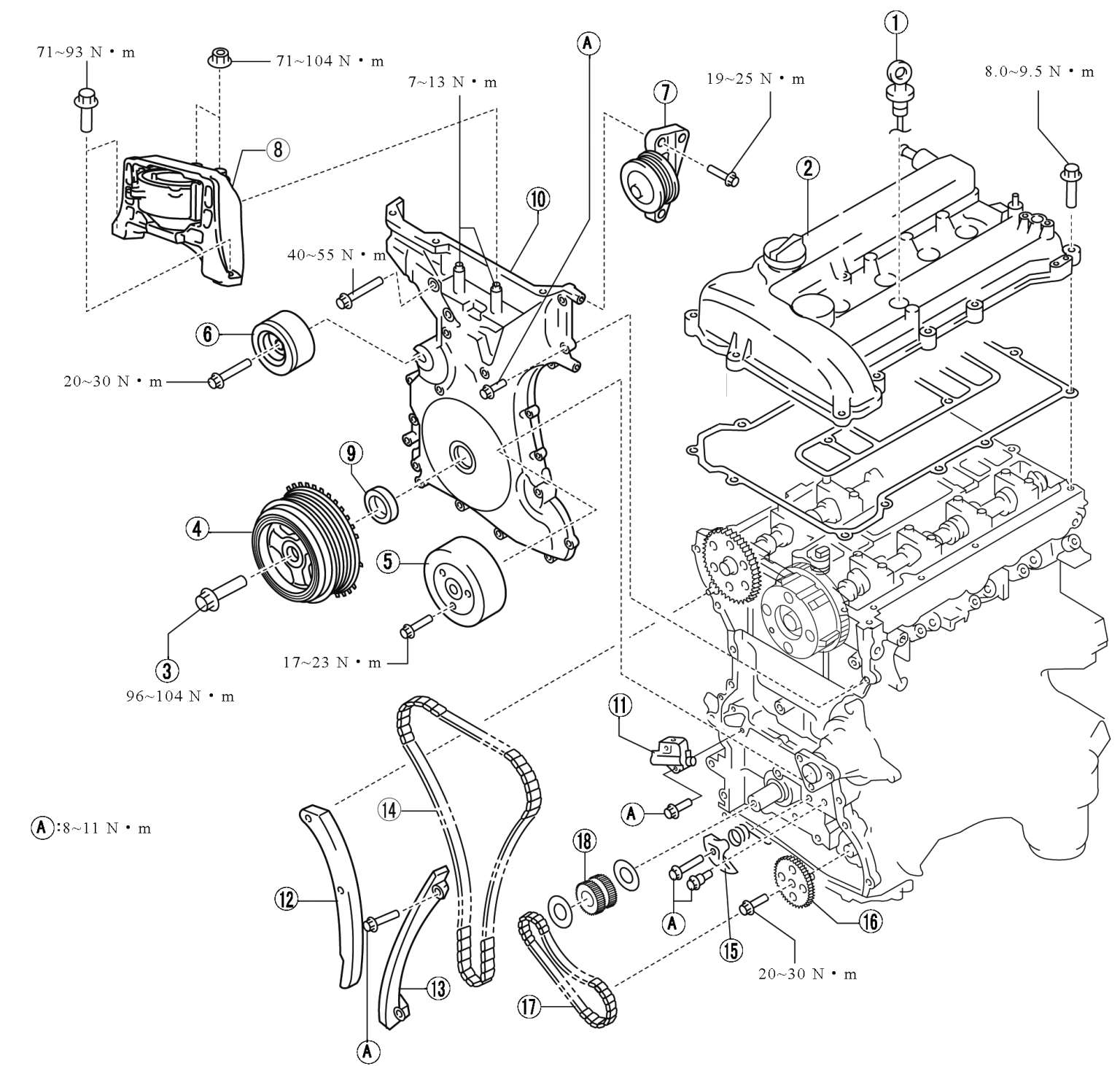

图2-19 L5型发动机正时部件
1. 按与拆卸相反的顺序进行安装。
2. 启动发动机，进行以下检查和调整。
（1）检查发动机润滑油是否泄漏。
（2）检查皮带轮与皮带偏差和接触是否良好。
（3）检查点火正时，怠速和怠速混合气是否正常。
