2.4 长安福特马自达2车系发动机的正时调整

本节介绍长安福特马自达2车系的ZJ/ZY/Z6型发动机的正时调整。

一、ZJ/ZY/Z6型发动机正时系统的结构

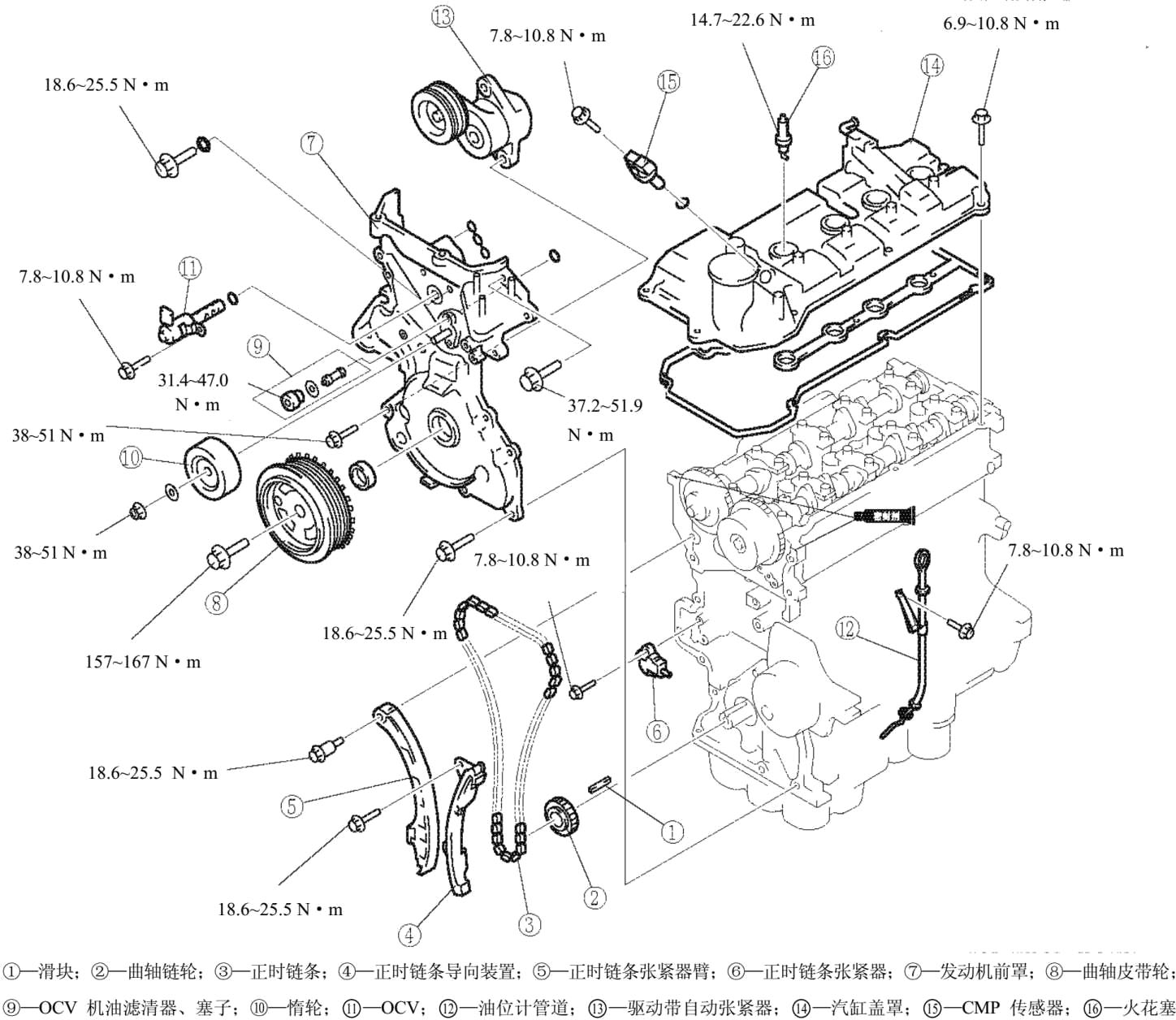

ZJ/ZY/Z6型发动机正时系统的部件如图2-5所示。组装正时系统时，要按图中的图注序号和名称的顺序进行组装。

二、ZJ/ZY/Z6型发动机的正时调整

（一）正时链条的安装说明

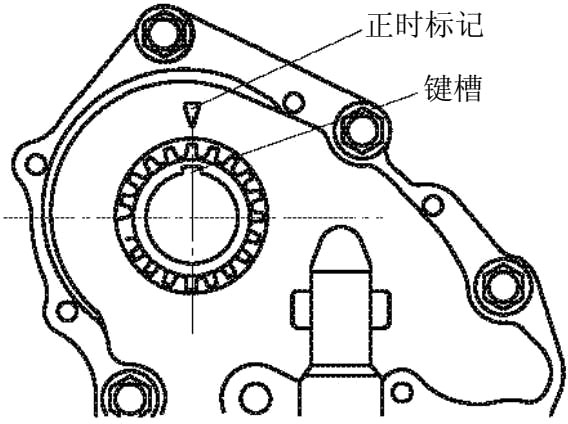

1. 将曲轴链轮的键槽与正时标记对齐，如图2-6所示，然后将1号汽缸定位到TDC处。

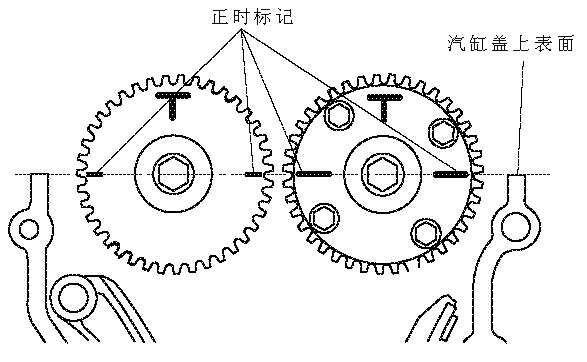

2. 对齐曲轴链轮上的正时标记，从而使它们形成一条直线，并且与汽缸盖上水平面对齐，如图2-7所示。
