2.3 一汽马自达CX—7车系发动机的正时调整

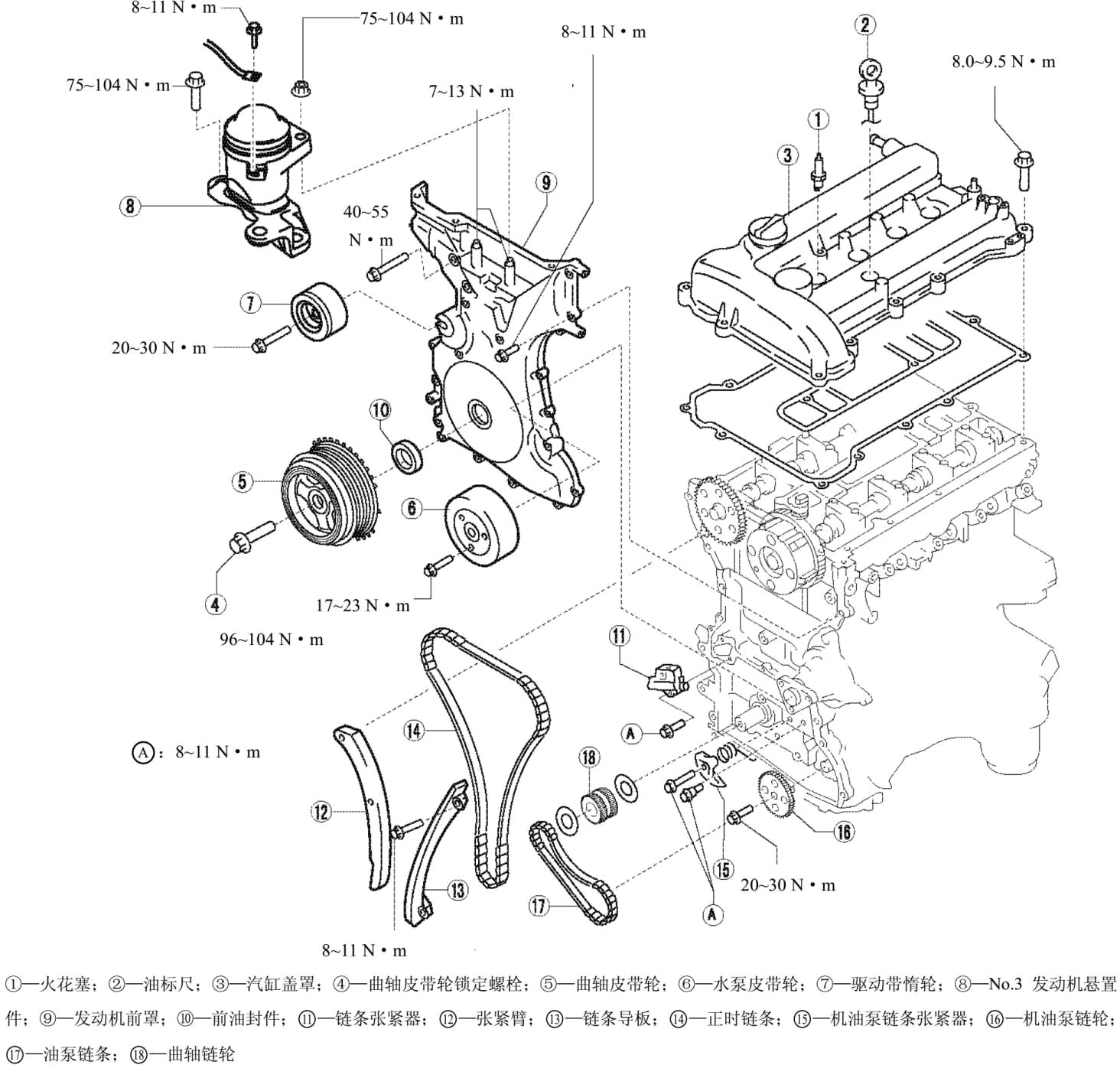

L5型发动机正时系统的部件如图2-4所示。
图2-4 L5型发动机正时系统的部件
正时链条拆卸步骤和方法如下。
1. 断开电池负极电缆。
2. 拆下发动机罩盖。
3. 拆下点火线圈。
4. 断开汽缸盖罩上的通风管。
5. 断开凸轮轴位置（CMP）传感器连接器。
6. 断开油压控制阀（OCV）连接器。
7. 拆下前轮与轮胎。
8. 拆下底盖。
9. 将前挡泥板（RH）布置在不会造成障碍的地方。
10. 拆下挡泥板（RH）。
11. 松开水泵皮带轮的螺栓并拆下驱动带。
12. 拆下曲轴位置（CKP）传感器。
13. 拆下P/S油泵，保持软管和管路仍然连接。
注意：使用绳索或钢丝固定并紧固P/S油泵，以免妨碍操作。
14. 按图2-4所示的正时链条的拆卸中的图注序号的顺序进行拆卸。
1. 按与拆卸相反的顺序进行安装。
2. 启动发动机。进行以下检查和调整：
（1）检查发动机润滑油是否泄漏。
（2）检查皮带轮与皮带偏差和接触是否良好。
（3）检查点火正时，怠速和怠速混合气。
