2.1 一汽马自达6车系发动机的正时调整

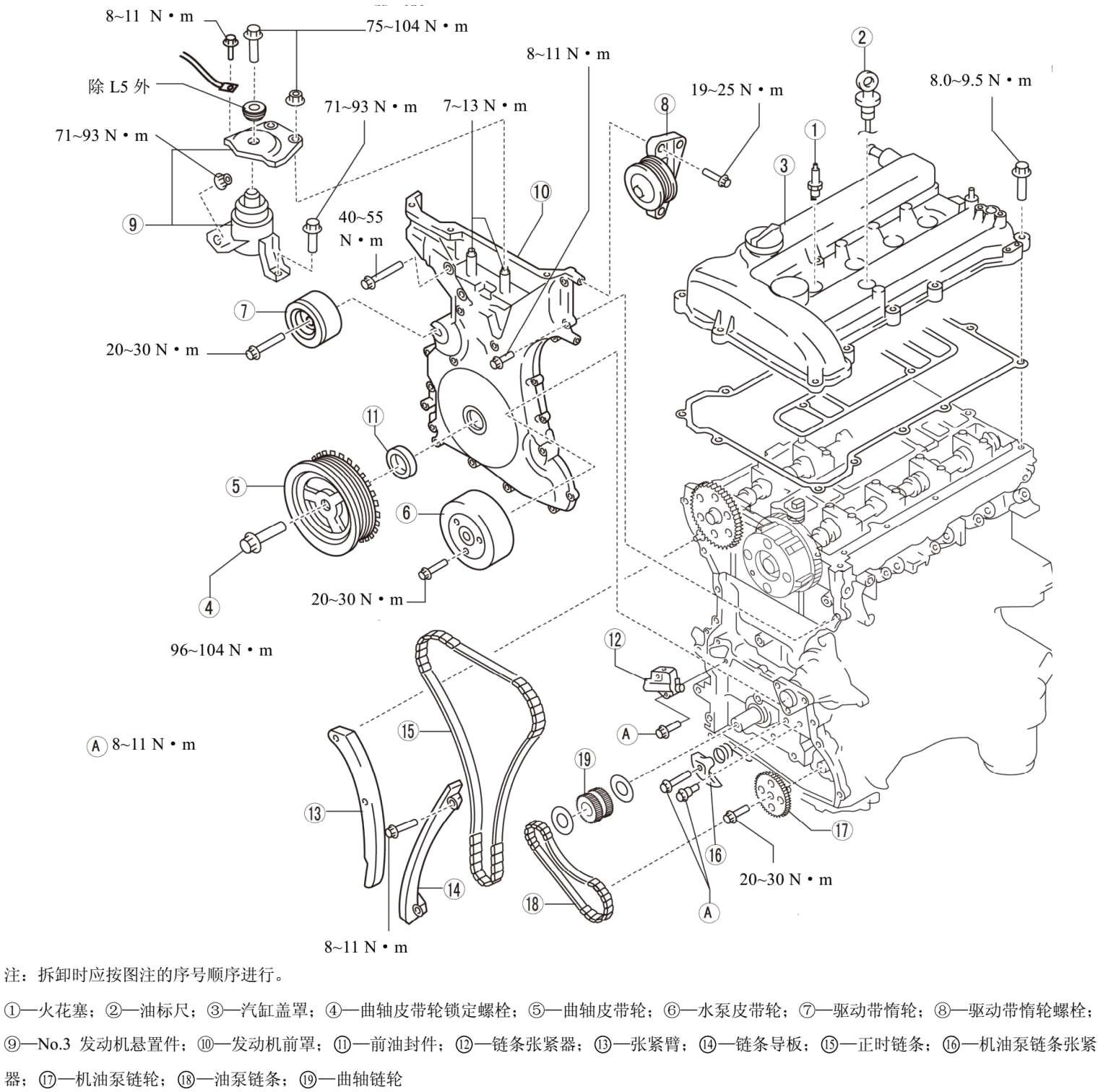

L8/LF/L5型发动机正时系统部件如图2-1所示。发动机正时系统部件名称见图注。
图2-1 发动机正时系统部件
正时链条的拆卸步骤和方法如下。
1. 断开蓄电池负极电缆。
2. 拆下火花塞垫片。
3. 拆下点火线圈。
4. 拆下通风管。
5. 断开凸轮轴位置（CMP）传感器连接器
6. 断开油压控制阀（OCV）接头。（带可变气门正时机构）
7. 拆下前轮与轮胎（RH）。
8. 将前挡泥板（RH）放在不会造成障碍的地方。
9. 拆下挡泥板（RH）。
10. 拆下2号发动机下护板。
11. 松开水泵皮带轮的螺栓并拆下驱动带。
12. 拆下曲轴位置（CKP）传感器。
13. 将驱动轴（RH）从联轴器上拆下来，将驱动轴（RH）放在一边。
14. 按表中所示的顺序进行拆卸。
1. 按与拆卸相反的顺序进行安装。
2. 启动发动机。进行以下检查和调整。
（1）检查发动机润滑油是否泄漏。
（2）检查皮带轮与皮带偏差和接触状况。
（3）检查点火正时、怠速和怠速混合气是否正常。
