发动机控制系统电控单元连接器如图1-3所示。连接器（C44—K）端子功能和检测数据如表1-3所示。连接器（C44—A）端子功能和检测数据如表1-4所示。

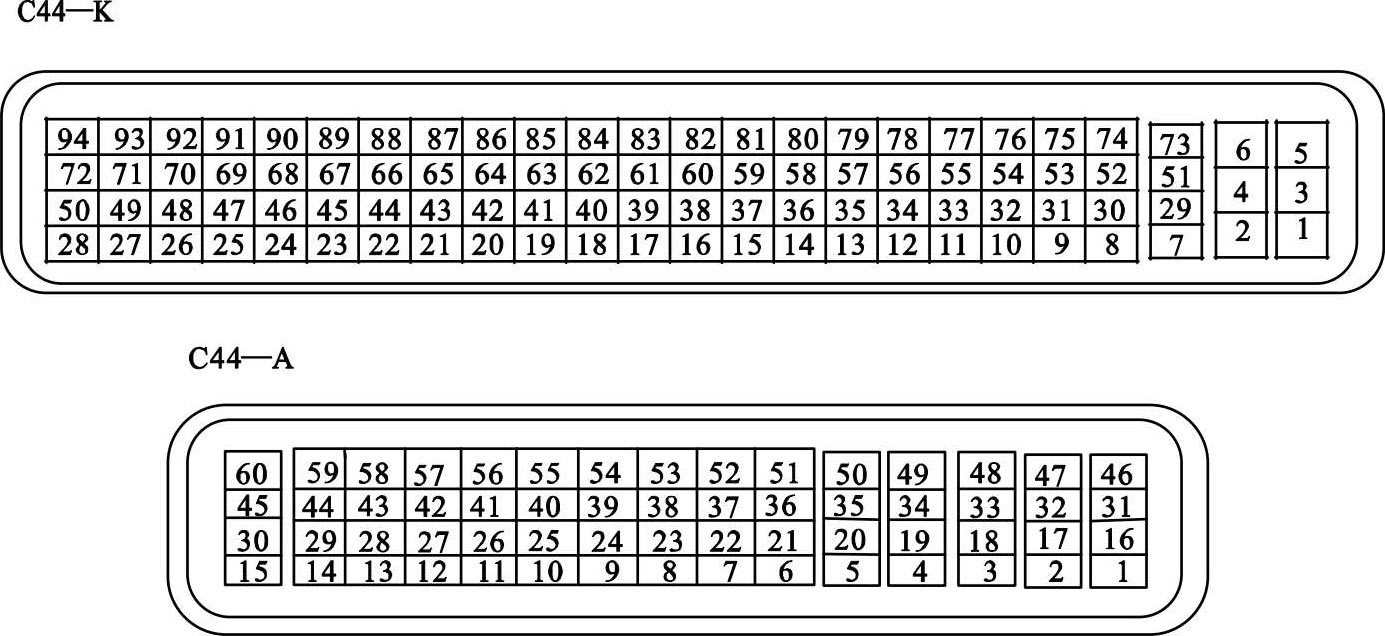

图1-3 发动机控制系统电控单元连接器

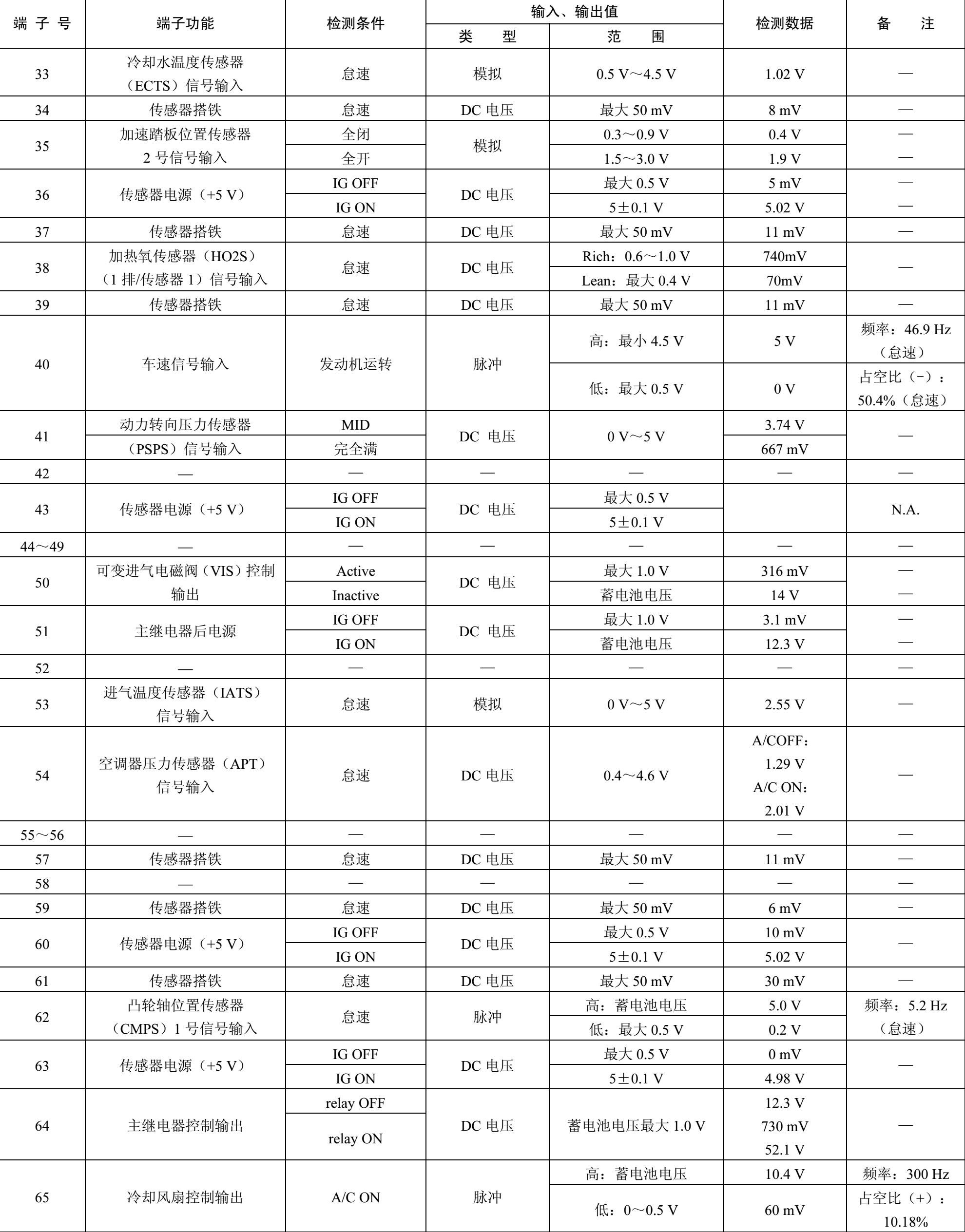

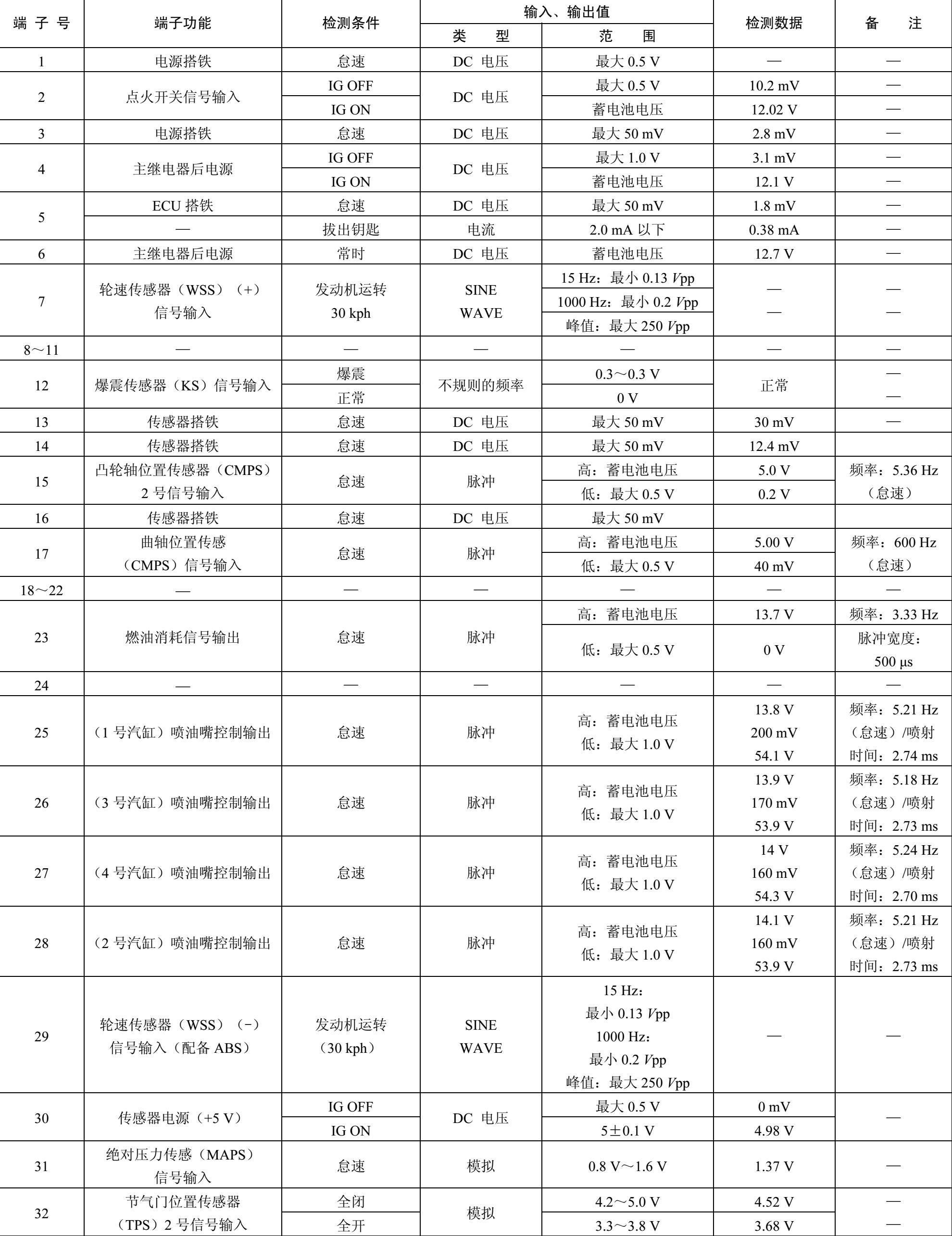

表1-3 连接器（C44—K）端子功能和检测数据

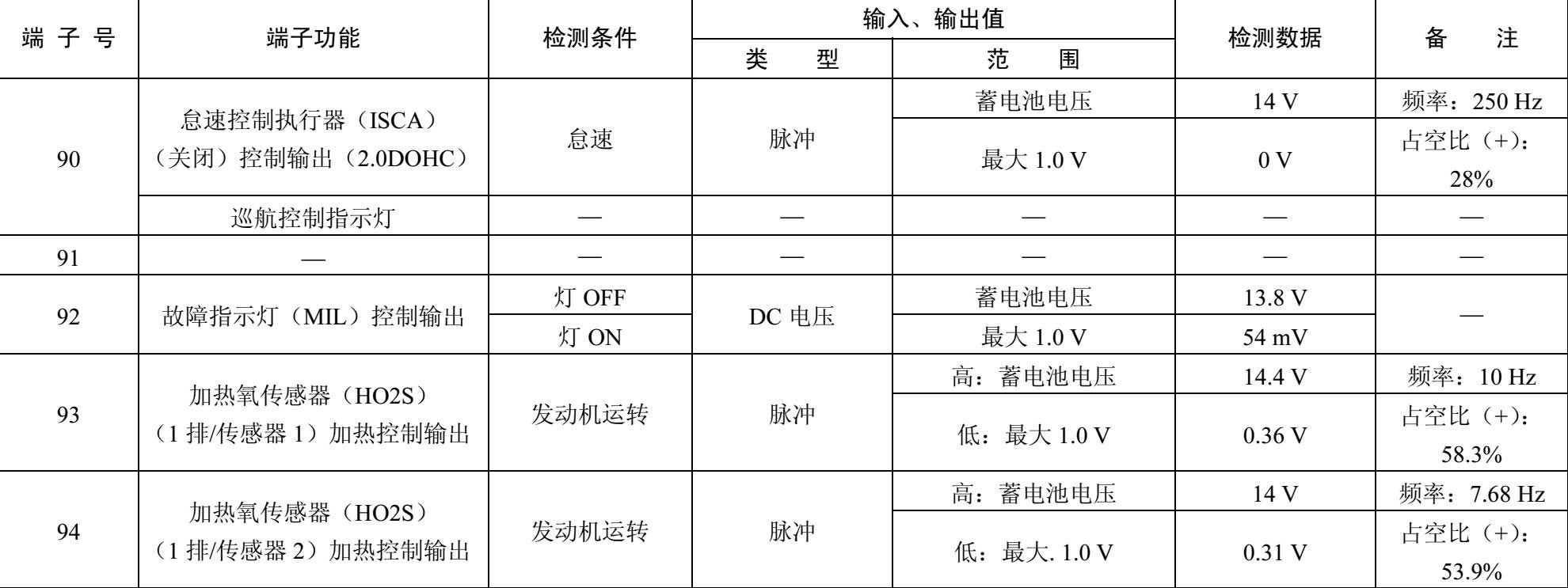

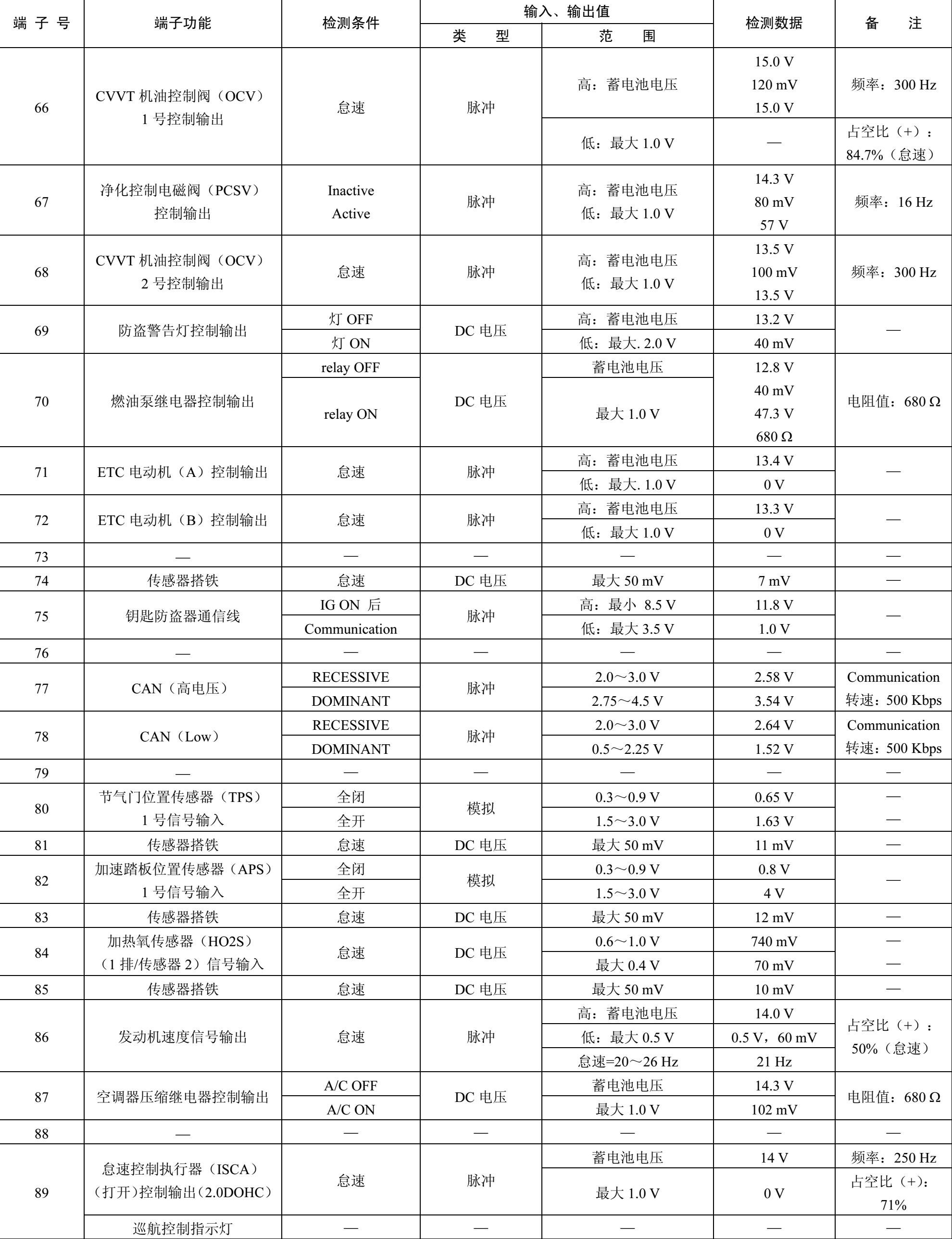

（续表）

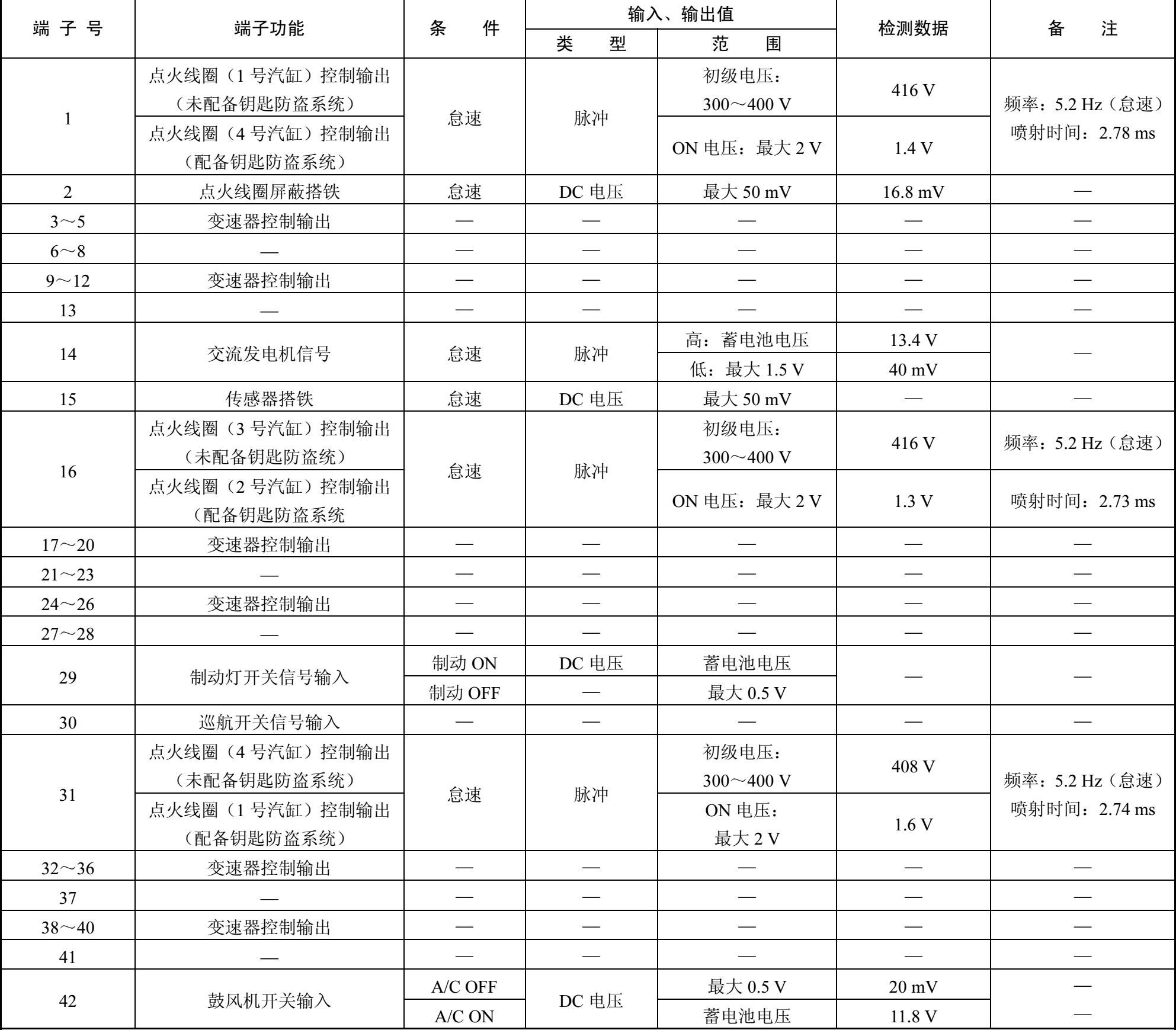

表1-4 连接器（C44—A）端子功能和检测数据

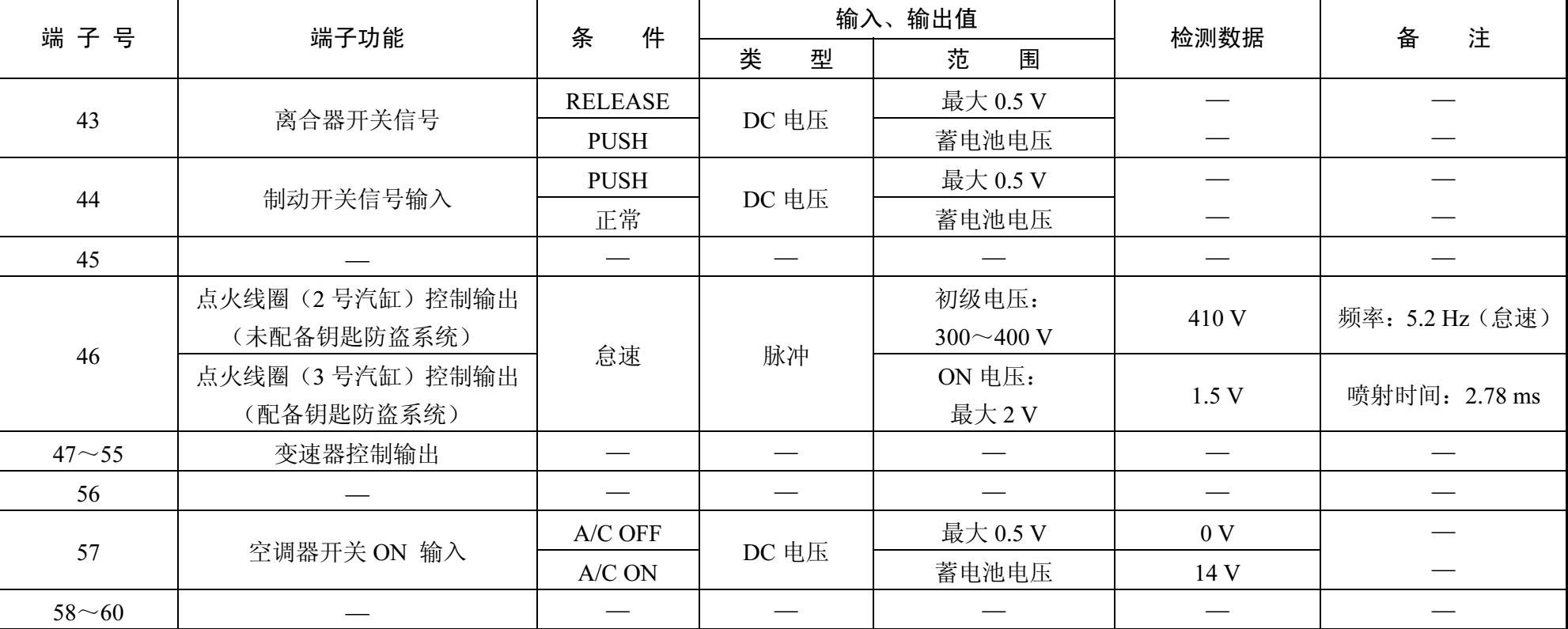

（续表） ccGCL7EpsK8GKlSSptU+umpfn+yseptHtqttA4ttp8+RZ32myqYIY6hU2vqM2EU5
