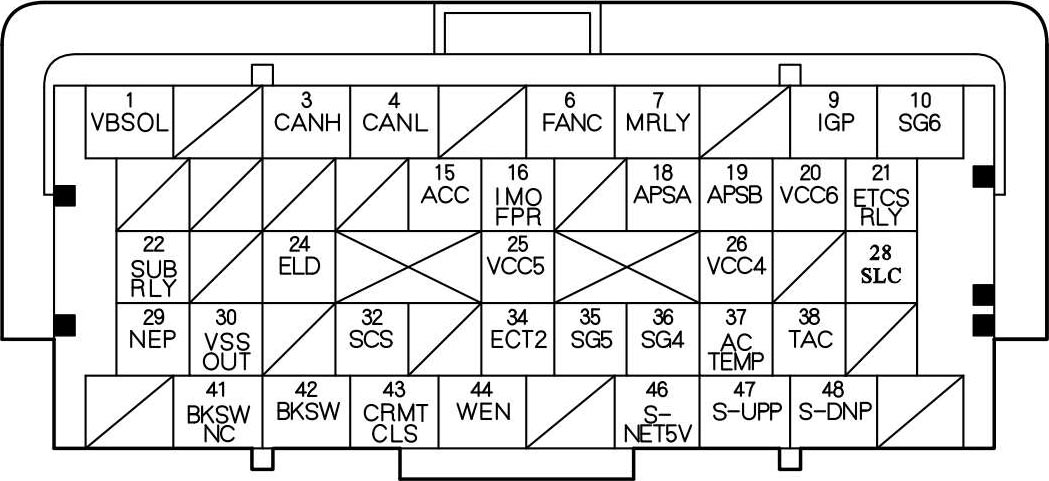

ECM/PCM电控单元连接器A（□）如图2-39所示，其端子功能和检测数据如表2-42所示。
图2-39 ECM/PCM系统电控单元连接器A（□）

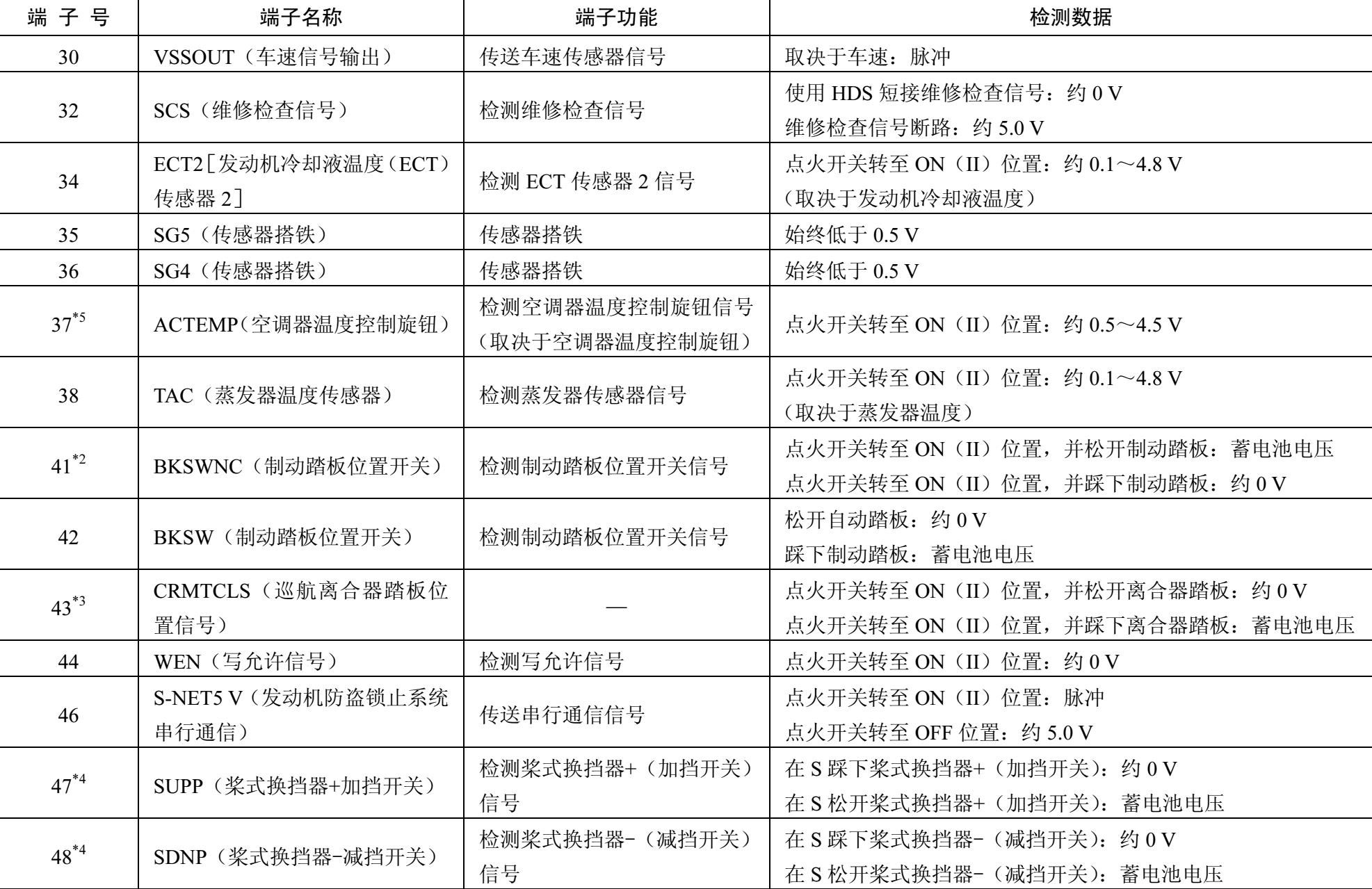

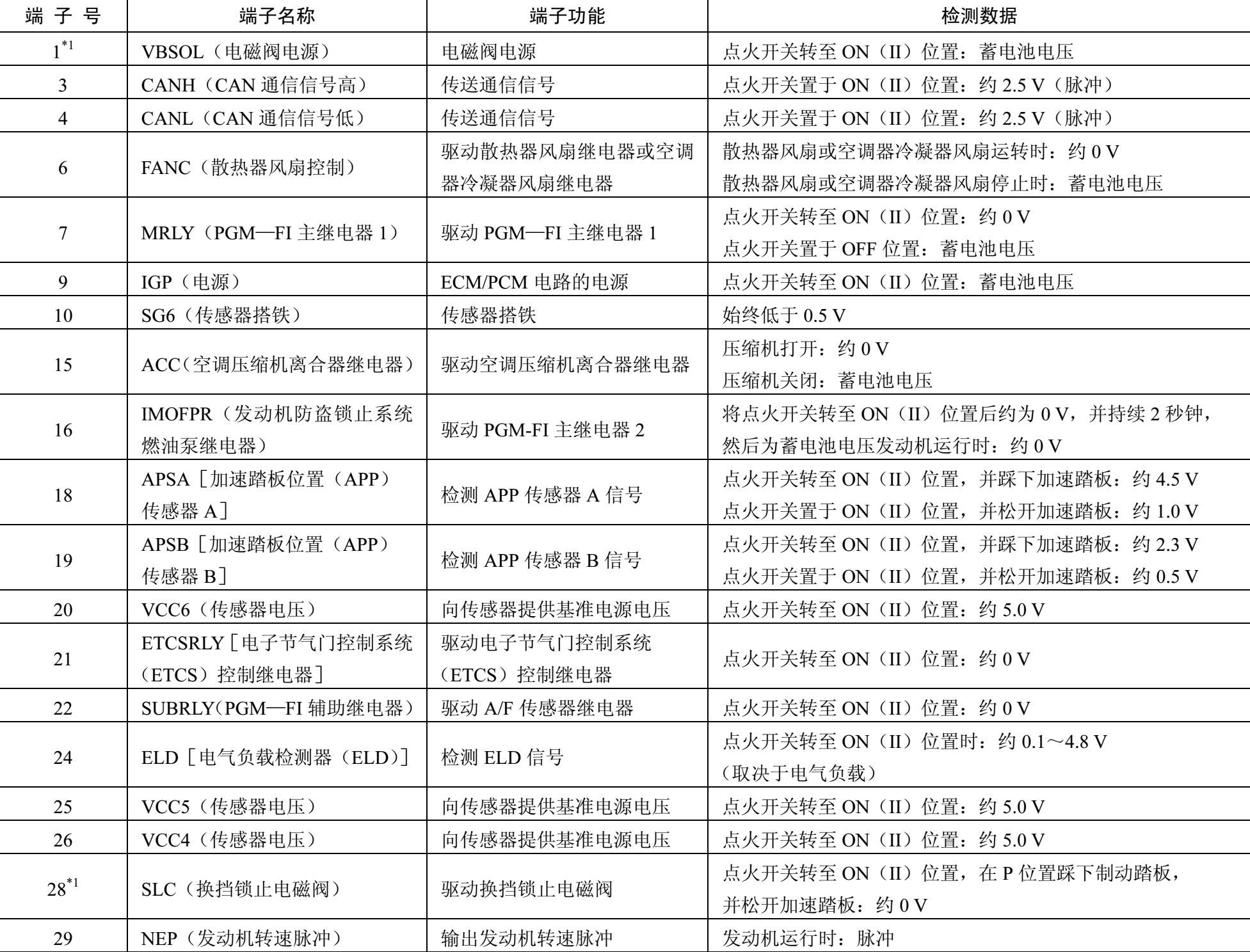

表2-42 ECM/PCM电控单元连接器A（□）端子功能和检测数据
（续表）
*1：A/T
*2：带巡航控制
*3：带巡航控制的M/T
*4：A/T（带浆式换挡器车型）
*5：KZ、KP车型

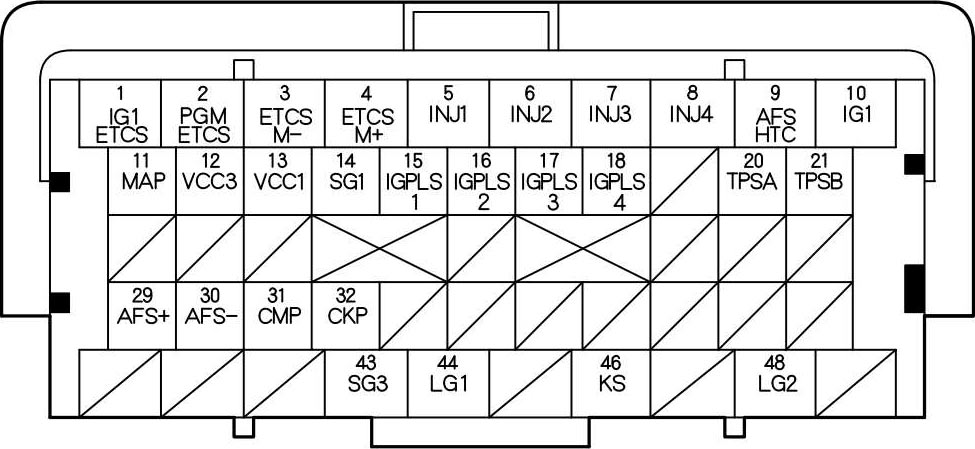

ECM/PCM电控单元连接器B（△）如图2-40所示，其端子功能和检测数据如表2-43所示。
图2-40 ECM/PCM电控单元连接器B（△）

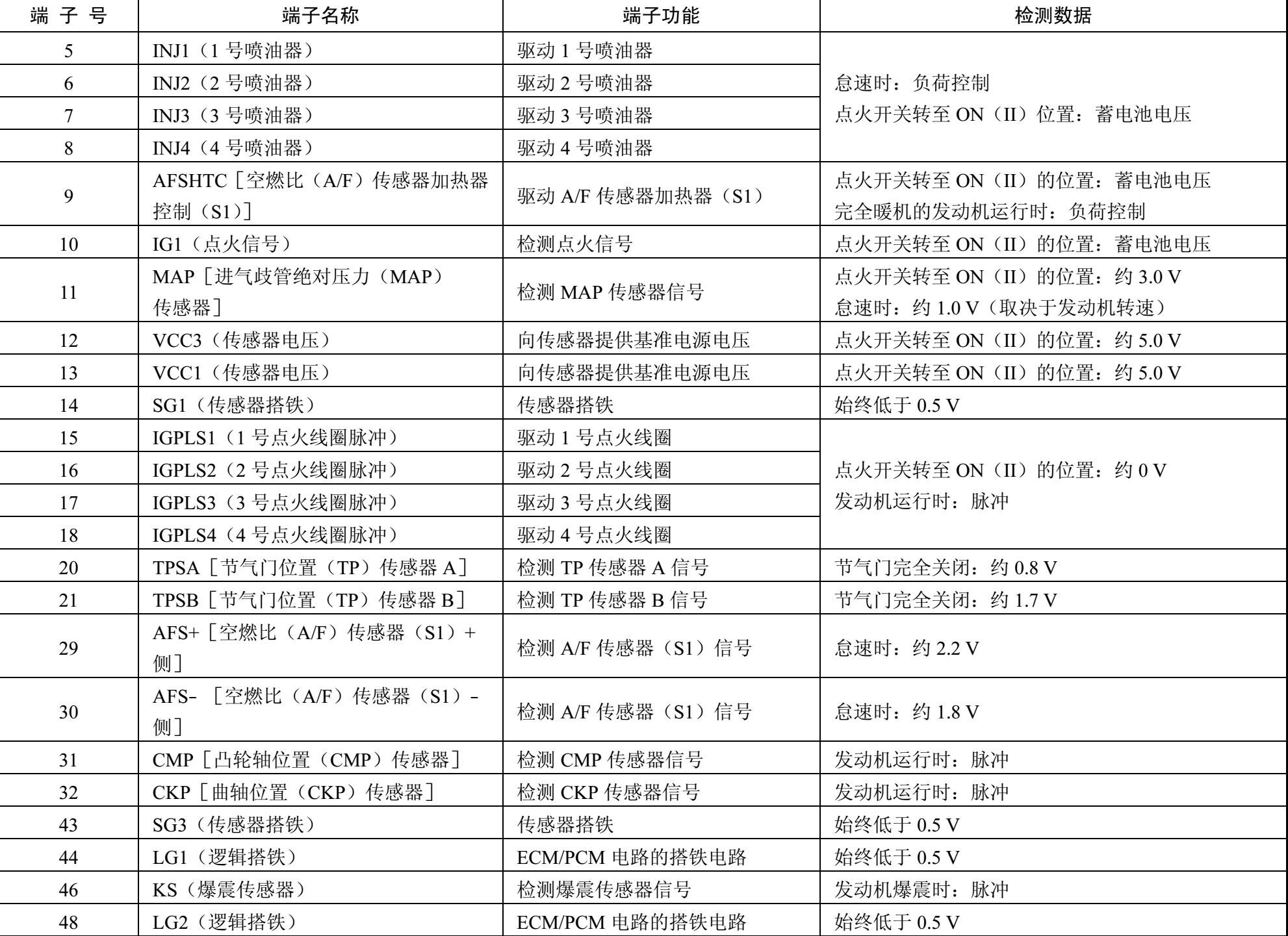

表2-43 ECM/PCM电控单元连接器B（△）端子功能和检测数据
（续表）
*1：A/T
*6：A/T（带桨式换挡器车型）
*7：A/T（不带桨式换挡器车型）

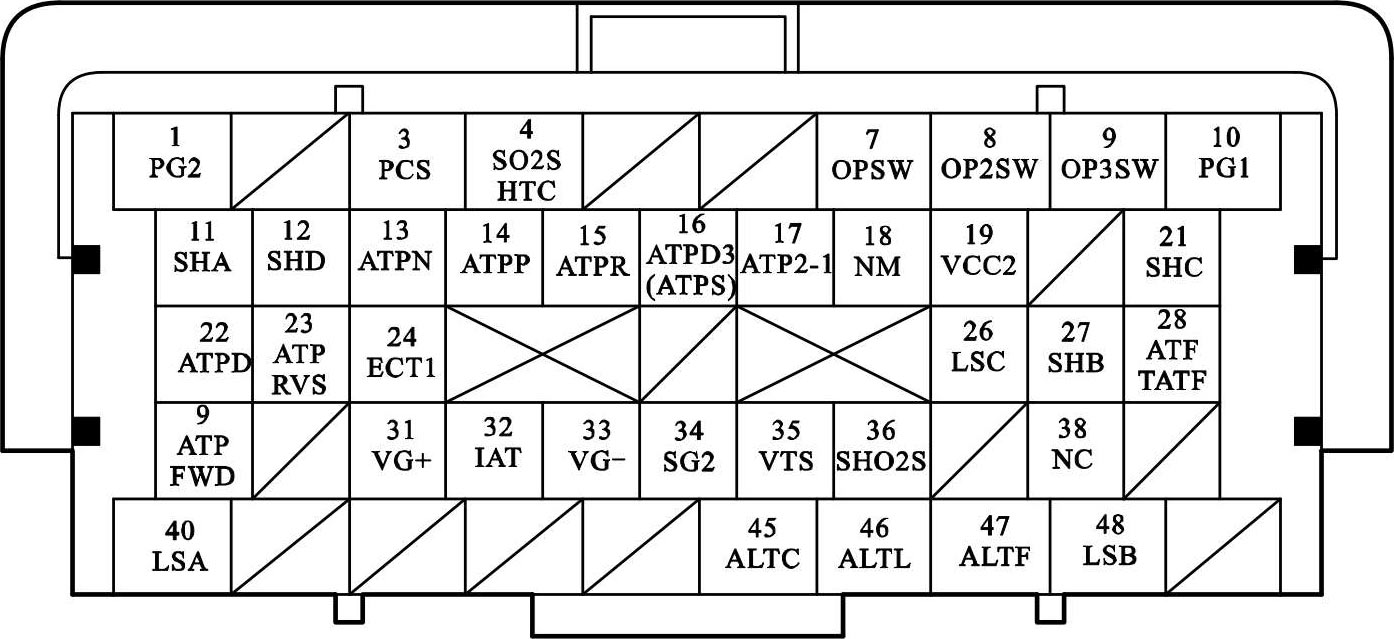

ECM/PCM电控单元连接器C（O）如图2-41所示，其端子功能和检测数据如表2-44所示。
图2-41 ECM/PCM系统电控单元连接器C（O）

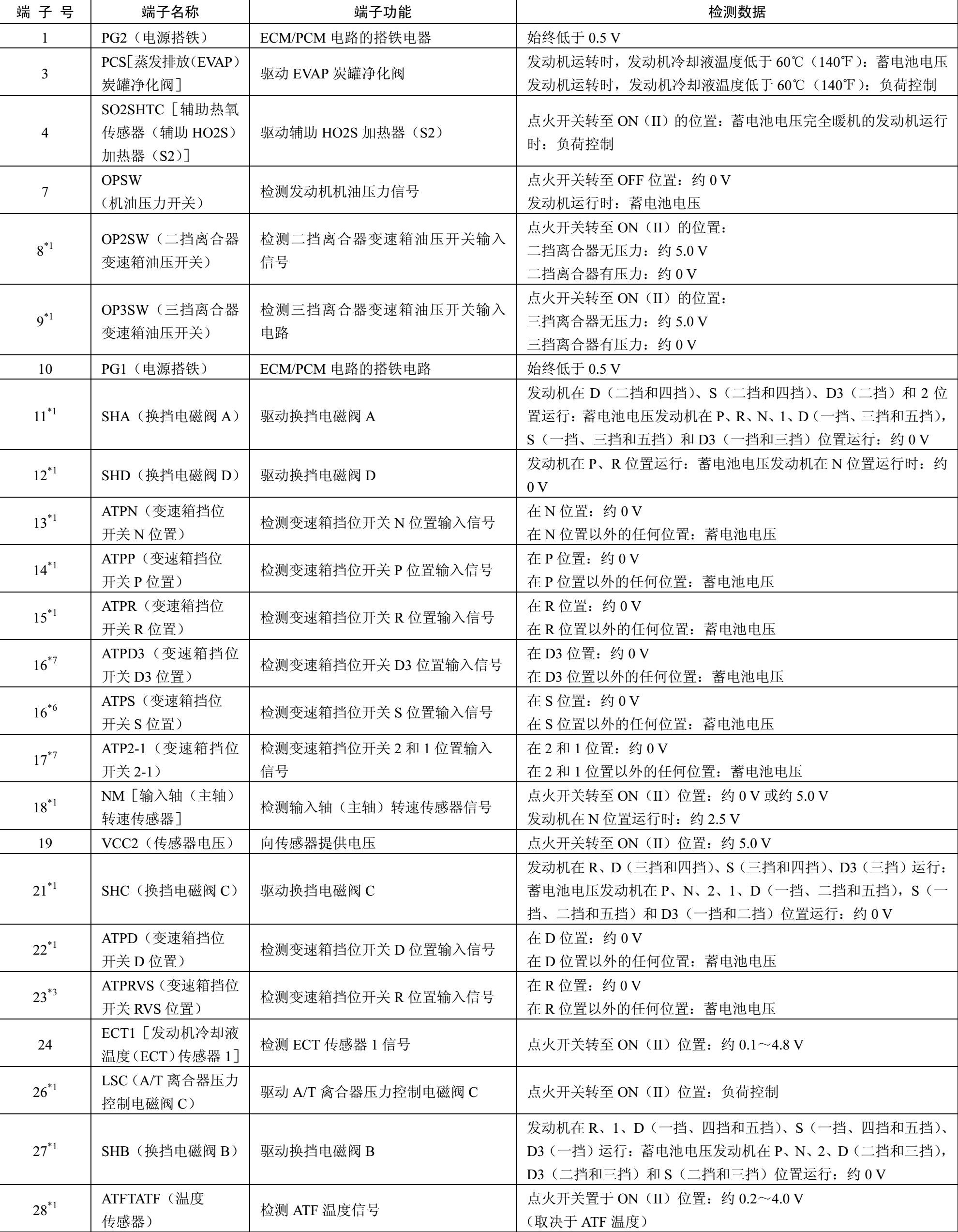

表2-44 ECM/PCM电控单元连接器C（O）端子功能和检测数据
（续表）
