PCM电控单元连接器A（31P）如图2-33所示，其端子功能和检测数据如表2-37所示。

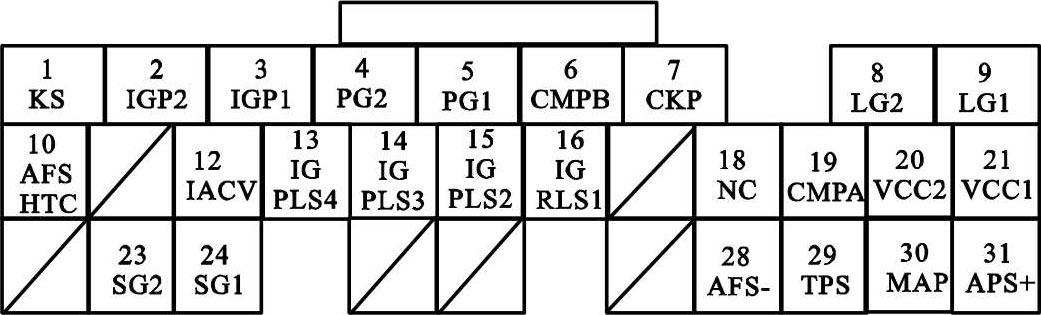

图2-33 PCM电控单元连接器A（31P）

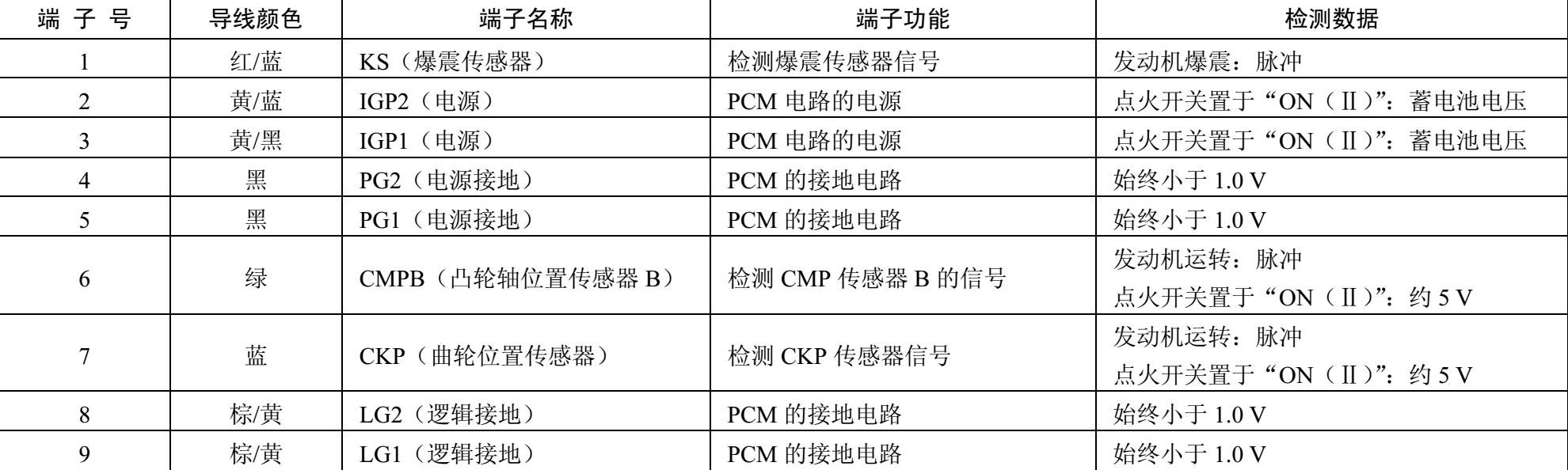

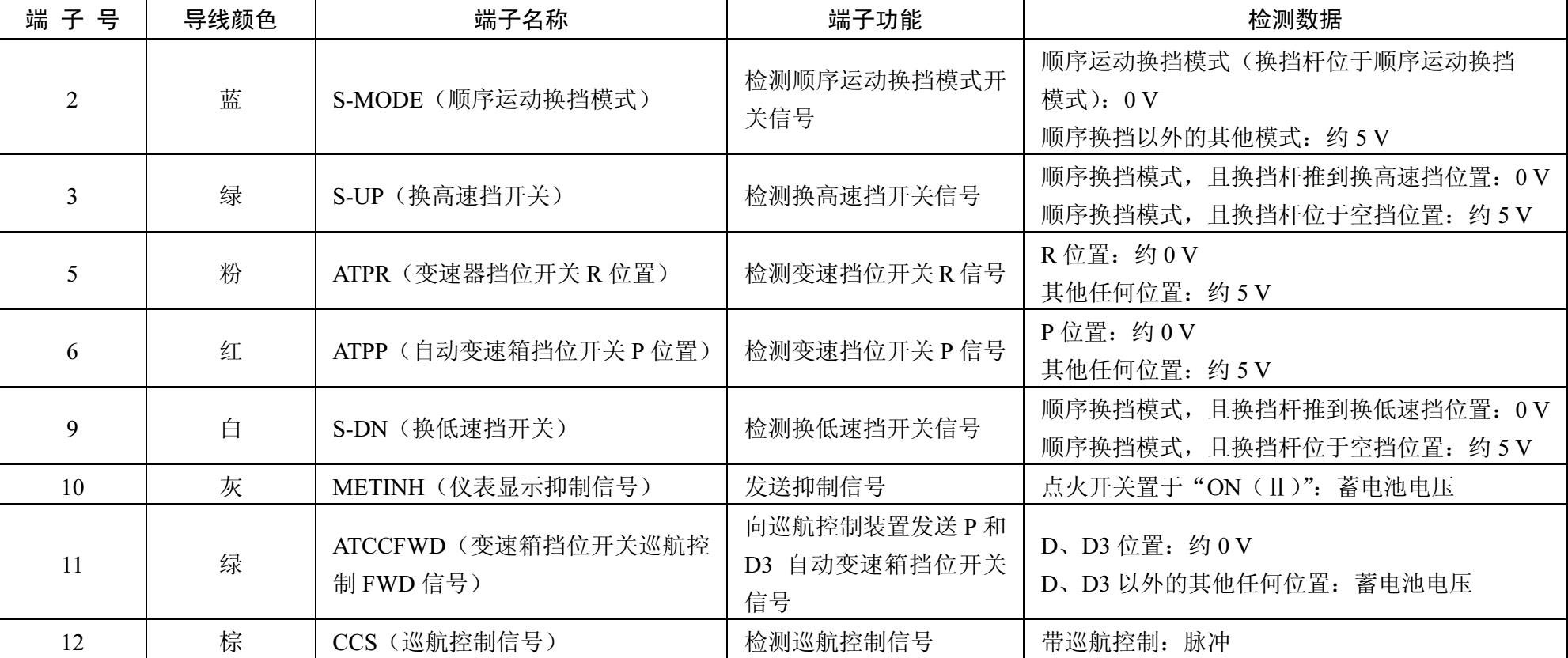

表2-37 PCM电控单元连接器A（31P）端子功能和检测数据
（续表）
PCM电控单元连接器B（24P）如图2-34所示，其端子功能和检测数据如表2-38所示。

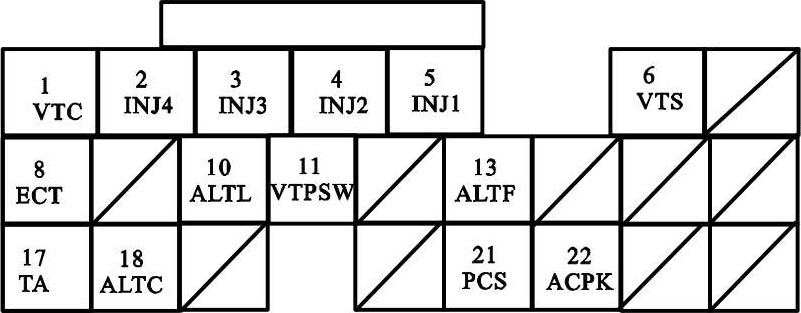

图2-34 PCM电控单元连接器B（24P）

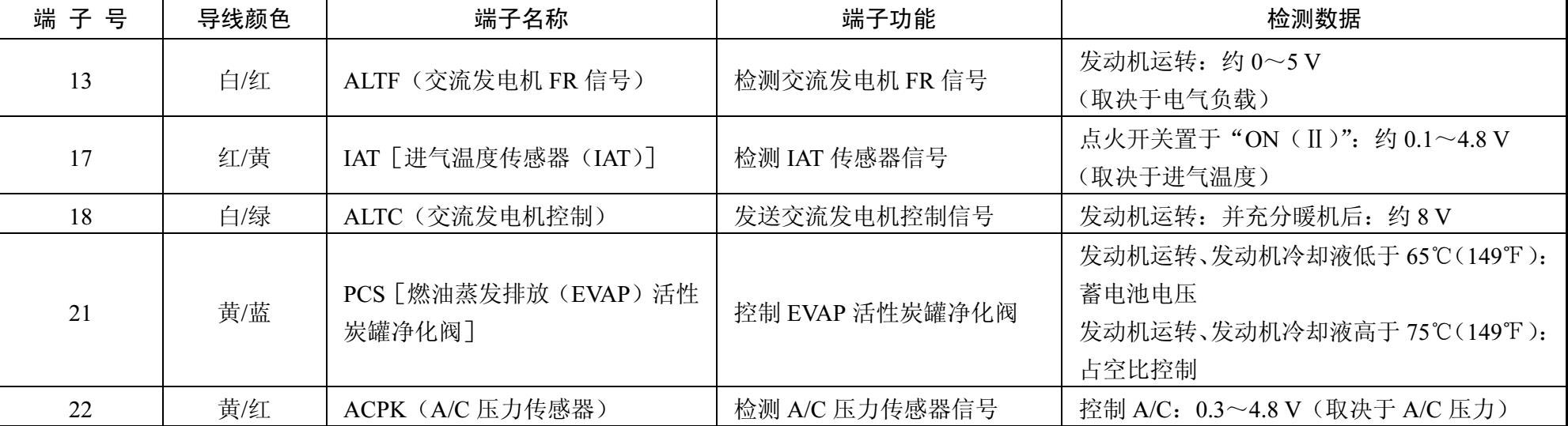

表2-38 PCM电控单元连接器B（24P）端子功能和检测数据
（续表）
PCM电控单元连接器C（22P）如图2-35所示，其端子功能和检测数据如表2-39所示。
图2-35 PCM电控单元连接器C（22P）
表2-39 PCM电控单元连接器C（22P）端子功能和检测数据
（续表）

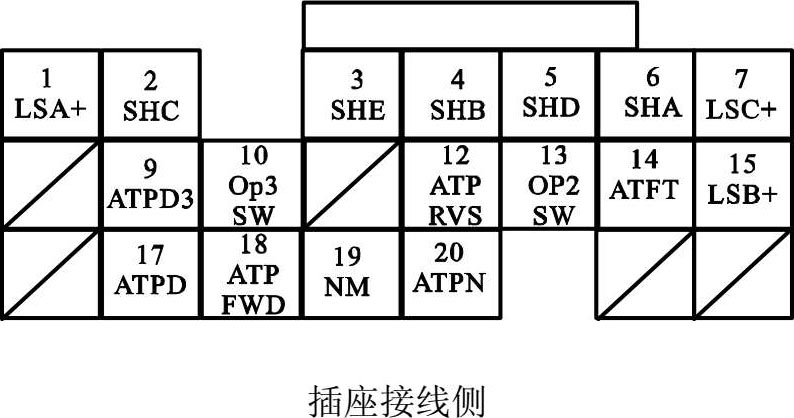

PCM电控单元连接器D（17P）如图2-36所示，其端子功能和检测数据如表2-40所示。
图2-36 PCM电控单元连接器D（17P）
表2-40 PCM电控单元连接器D（17P）端子功能和检测数据
PCM电控单元连接器E（31P）如图2-37所示，其端子功能和检测数据如表2-41所示。
图2-37 PCM电控单元连接器E（31P）

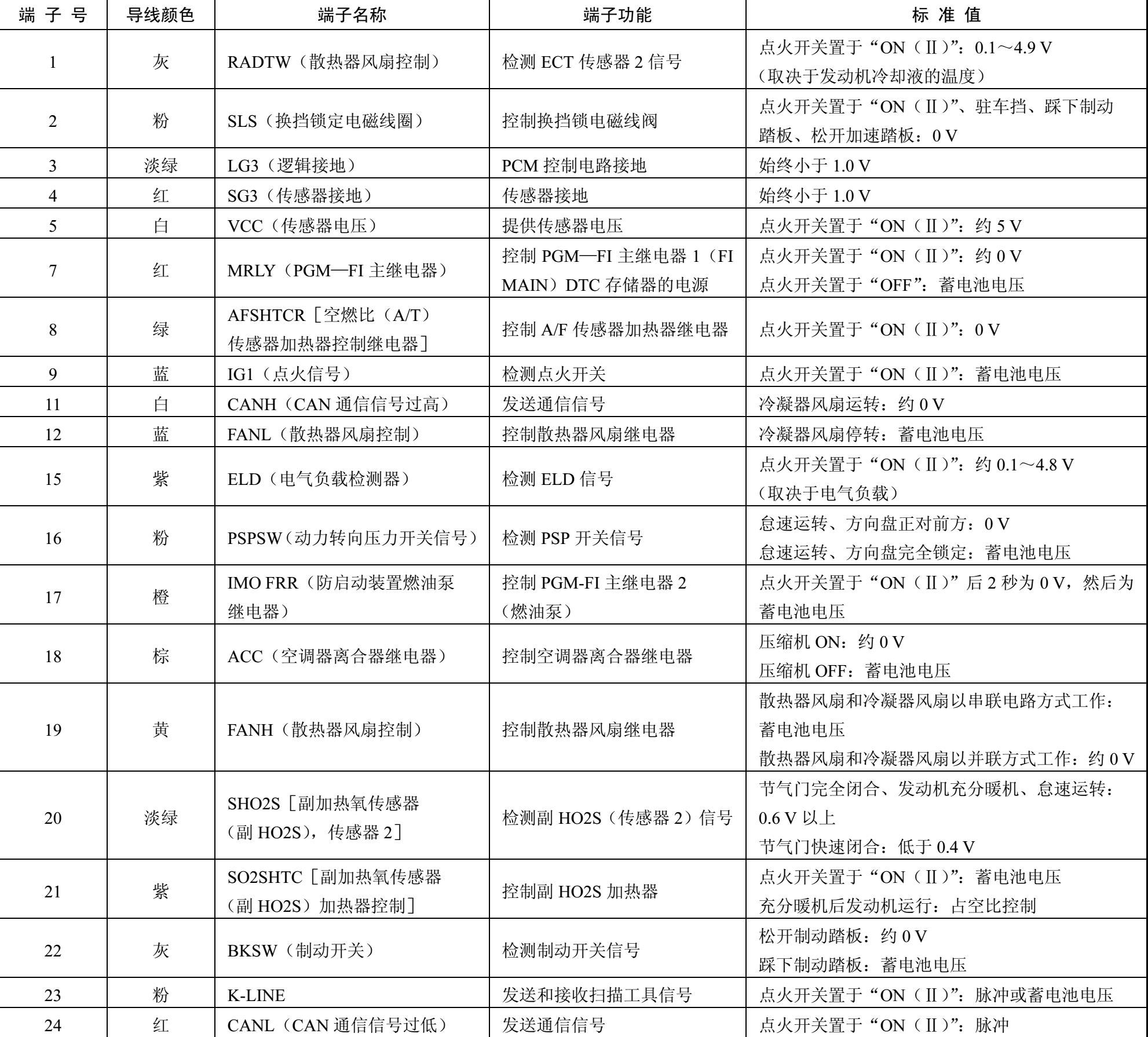

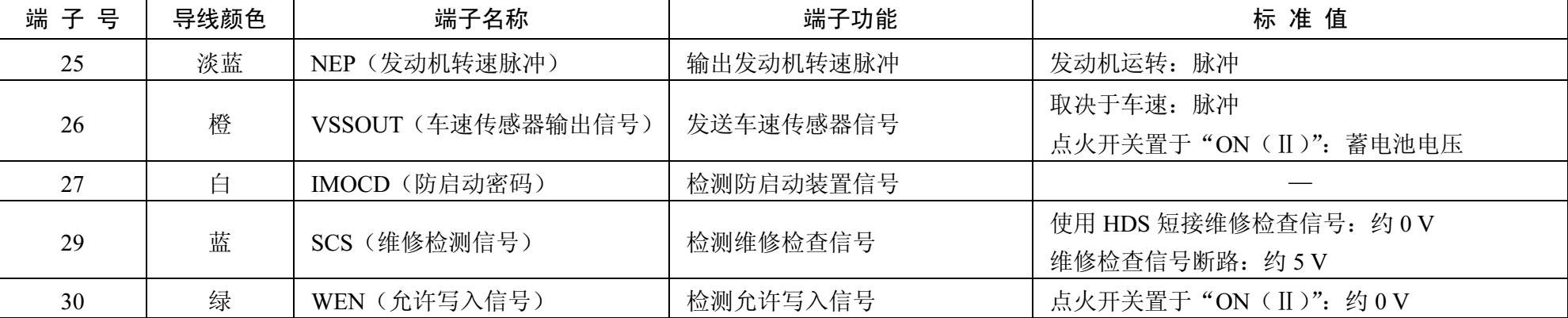

表2-41 动力系统（PCM）电控单元连接器E（31P）端子功能和检测数据
（续表）
