PCM电控单元连接器A（31P）如图2-25所示，连接器A（31P）处的端子功能和检测数据如表2-29所示。

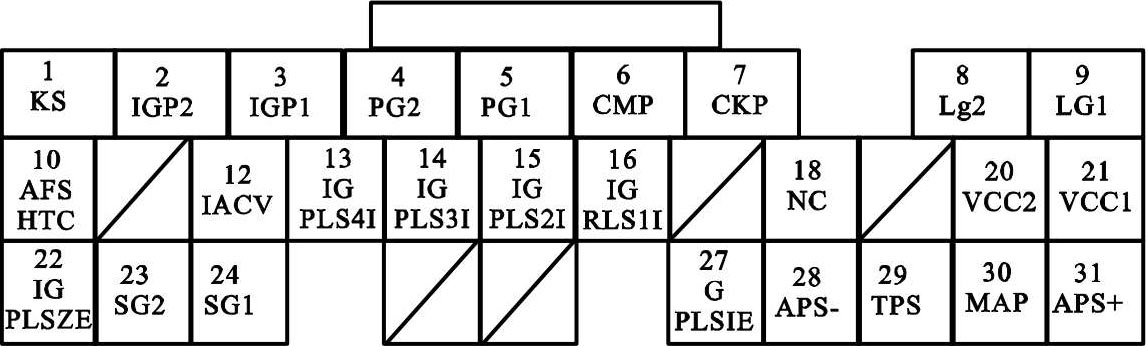

图2-25 PCM电控单元连接器A（31P）线束侧

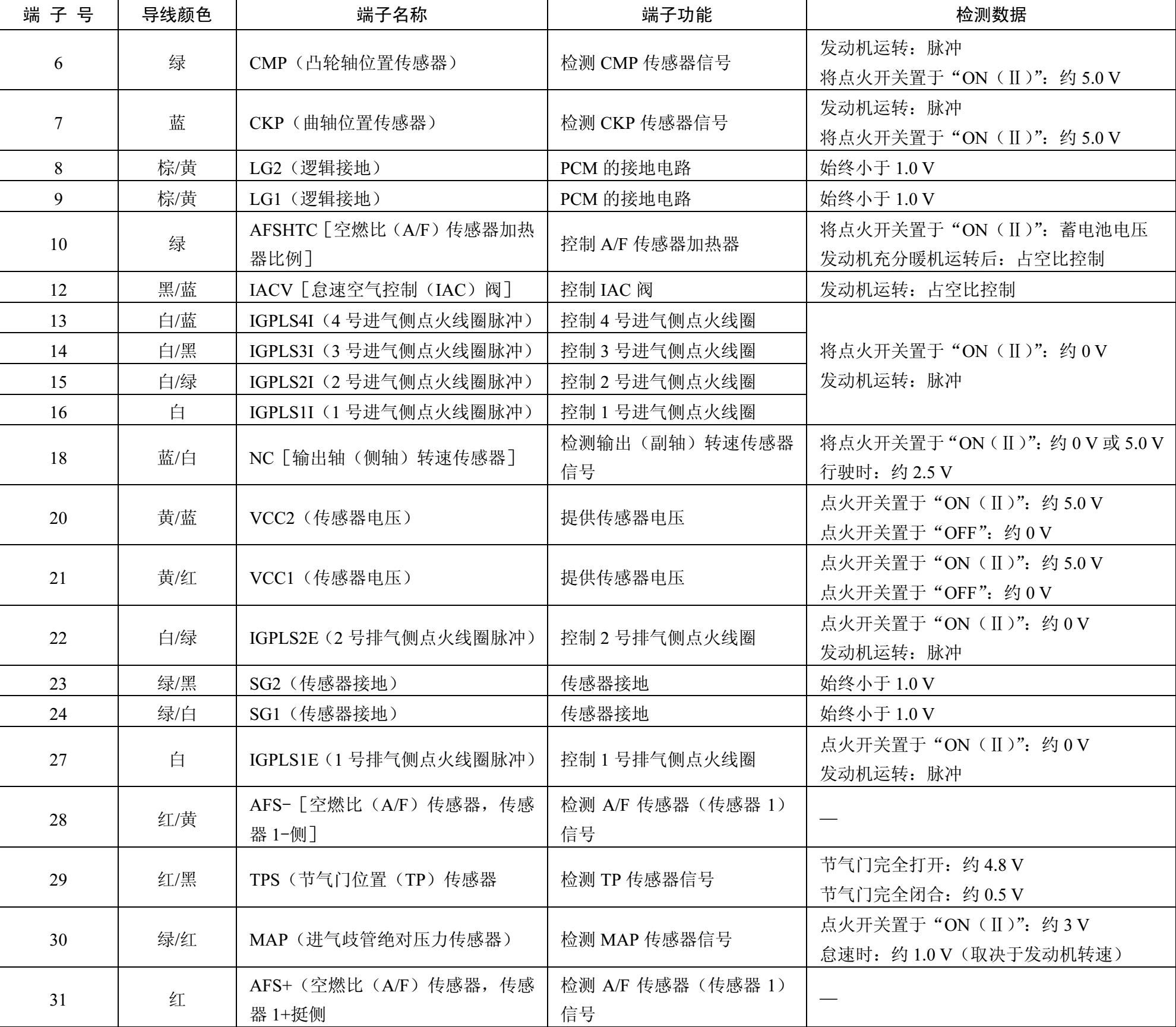

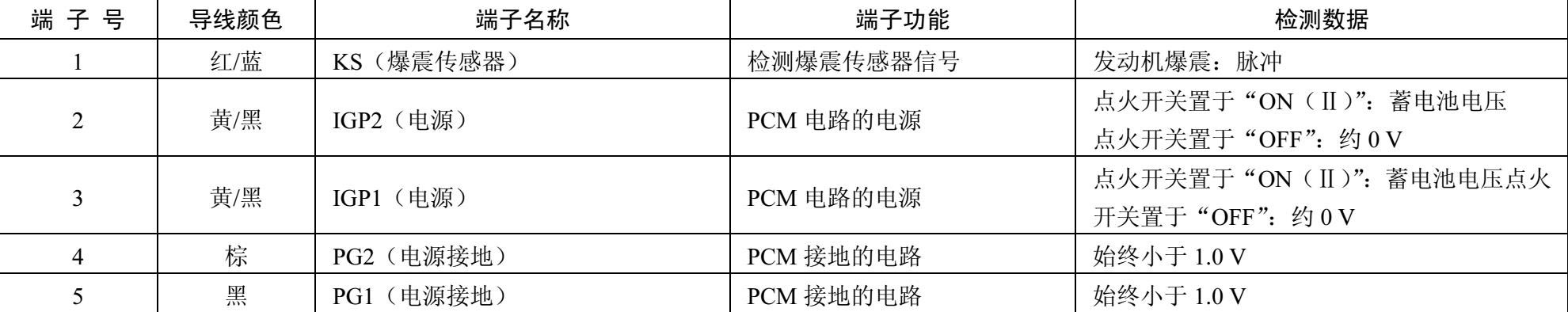

表2-29 连接器A（31P）的端子功能和检测数据
（续表）
PCM电控单元连接器B（24P）如图2-26所示，连接器B（24P）的端子功能和检测数据如表2-30所示。

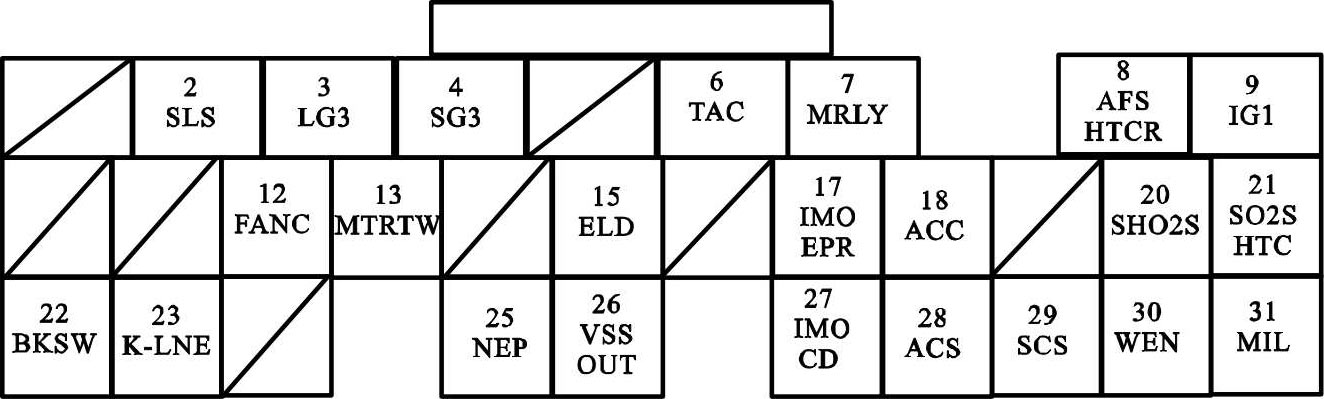

图2-26 PCM电控单元连接器B（24P）线束侧
表2-30 连接器B（24P）的端子功能和检测数据
PCM电控单元连接器C（22P）如图2-27所示，连接器C（22P）的端子功能和检测数据如表2-31所示。

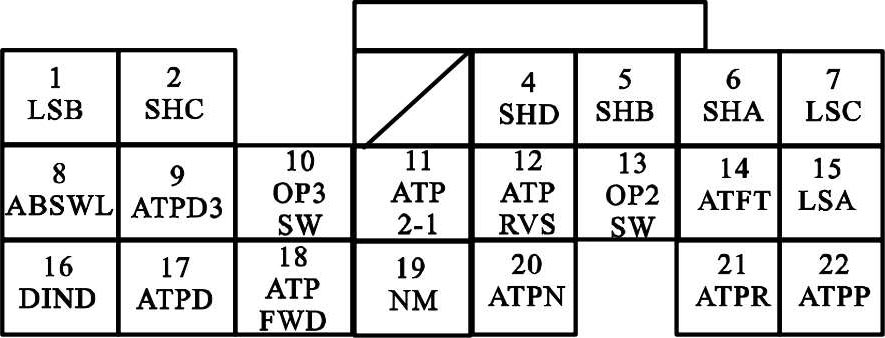

图2-27 PCM电控单元连接器C（22P）线束侧

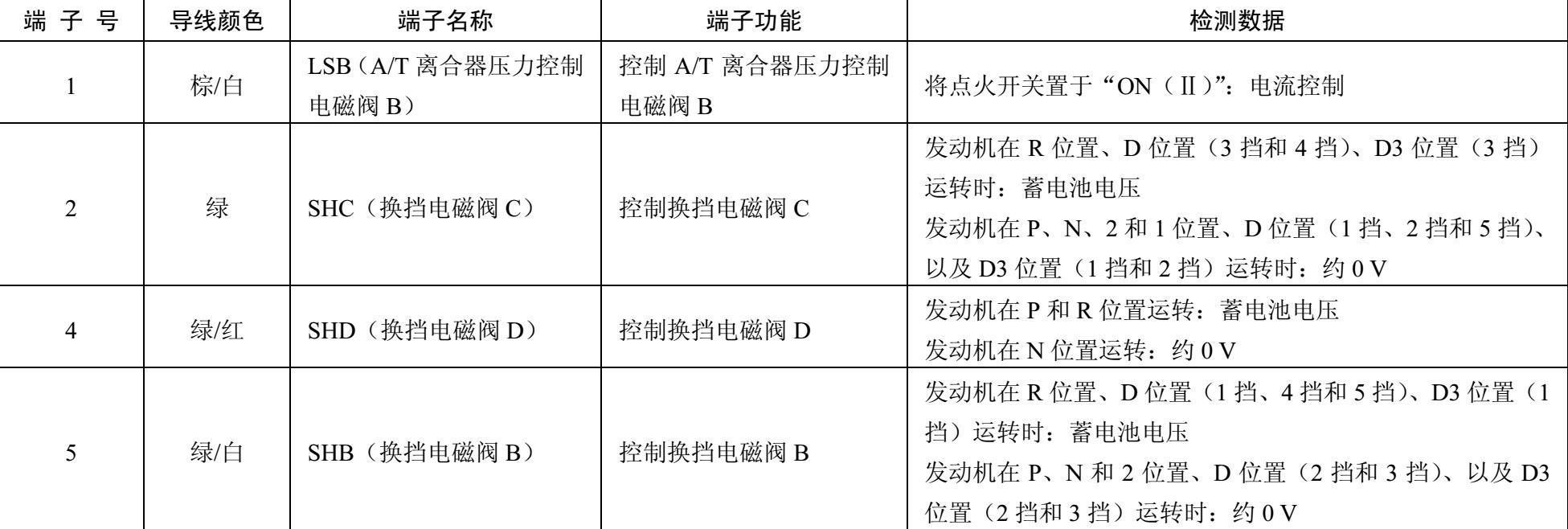

表2-31 连接器C（22P）的端子功能和检测数据

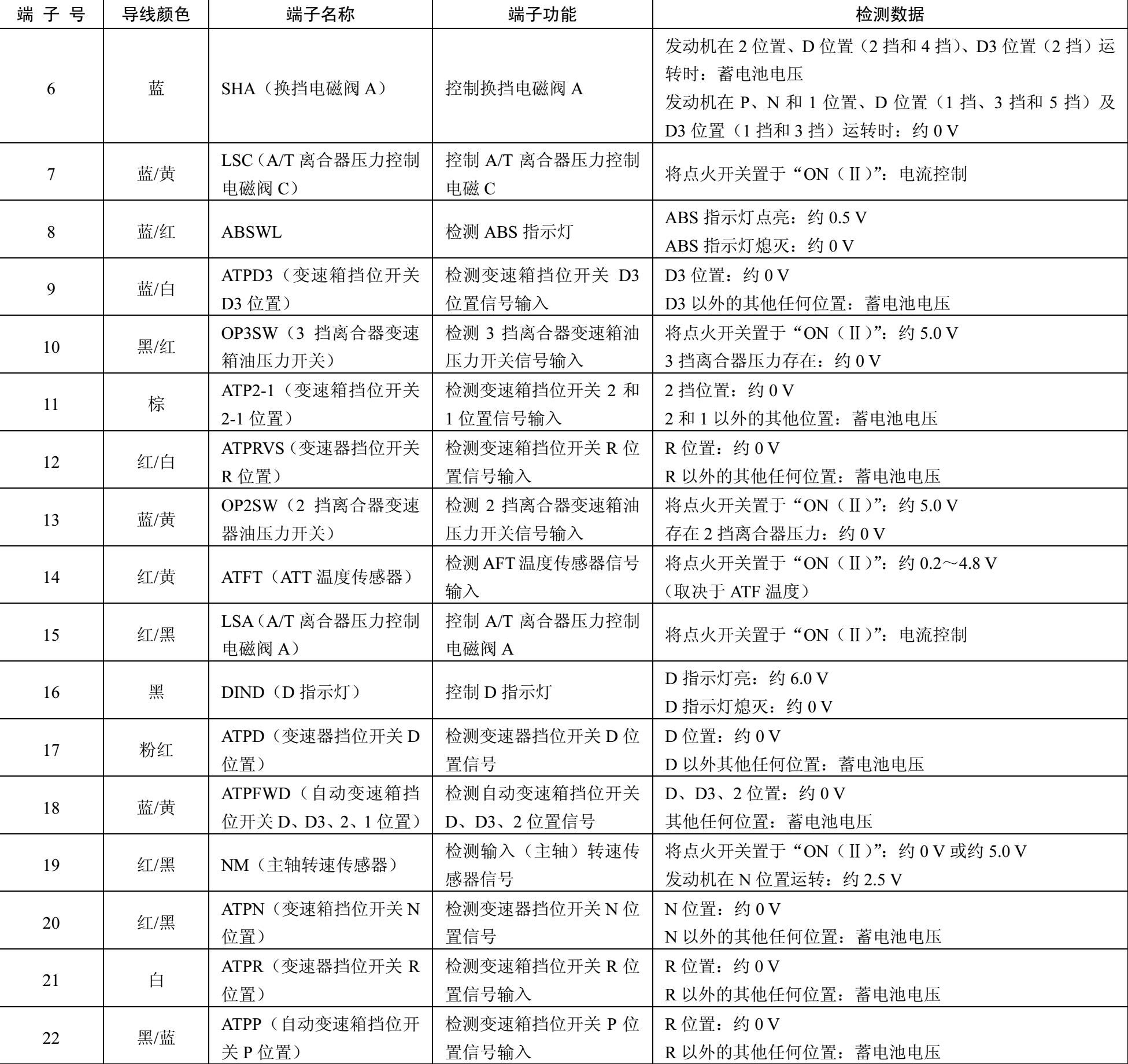

（续表）
PCM电控单元连接器E（31P）如图2-28所示，连接器E（31P）的端子功能和检测数据如表2-32所示。
图2-28 PCM电控单元连接器E（31P）线束侧
表2-32 连接器E（31P）的端子功能和检测数据
