ECM电控单元连接器A（31P）如图2-22所示，连接器A（31P）的端子功能和检测数据如表2-26所示。

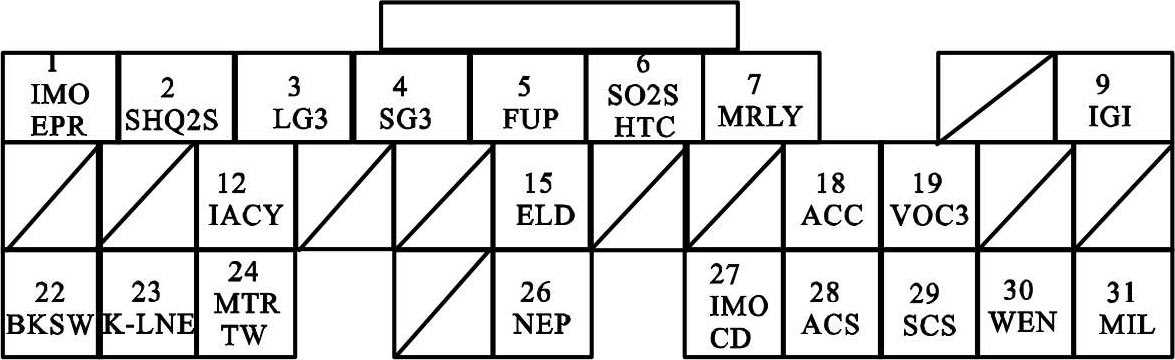

图2-22 ECM电控单元连接器A（31P）

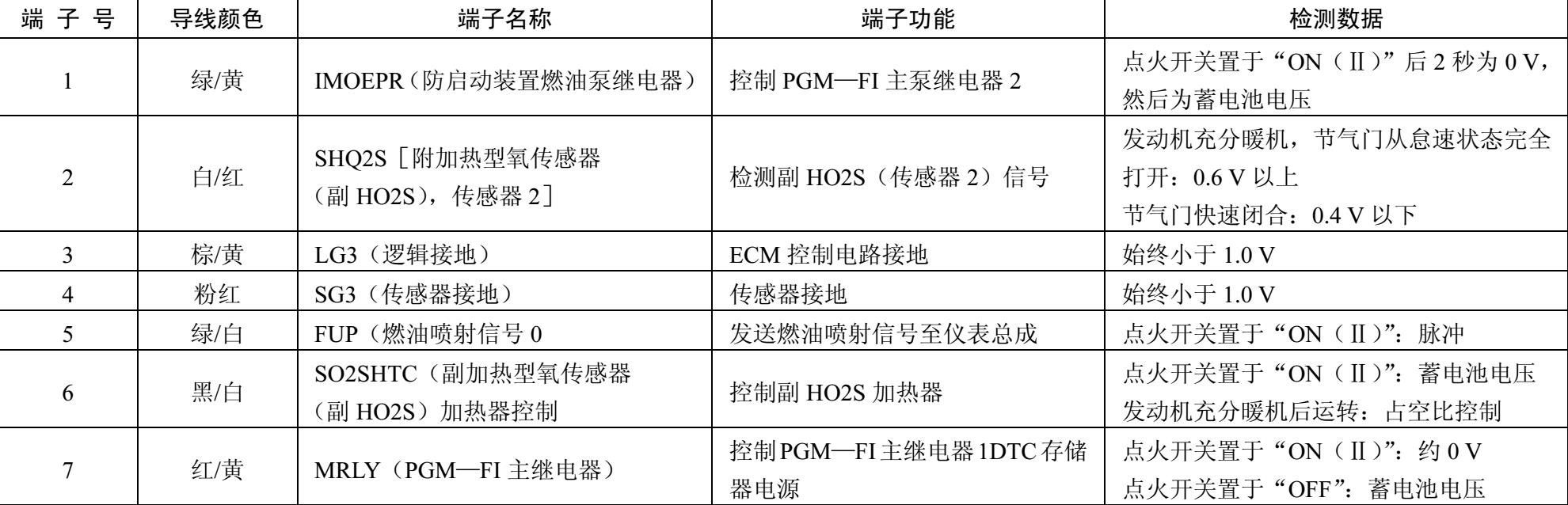

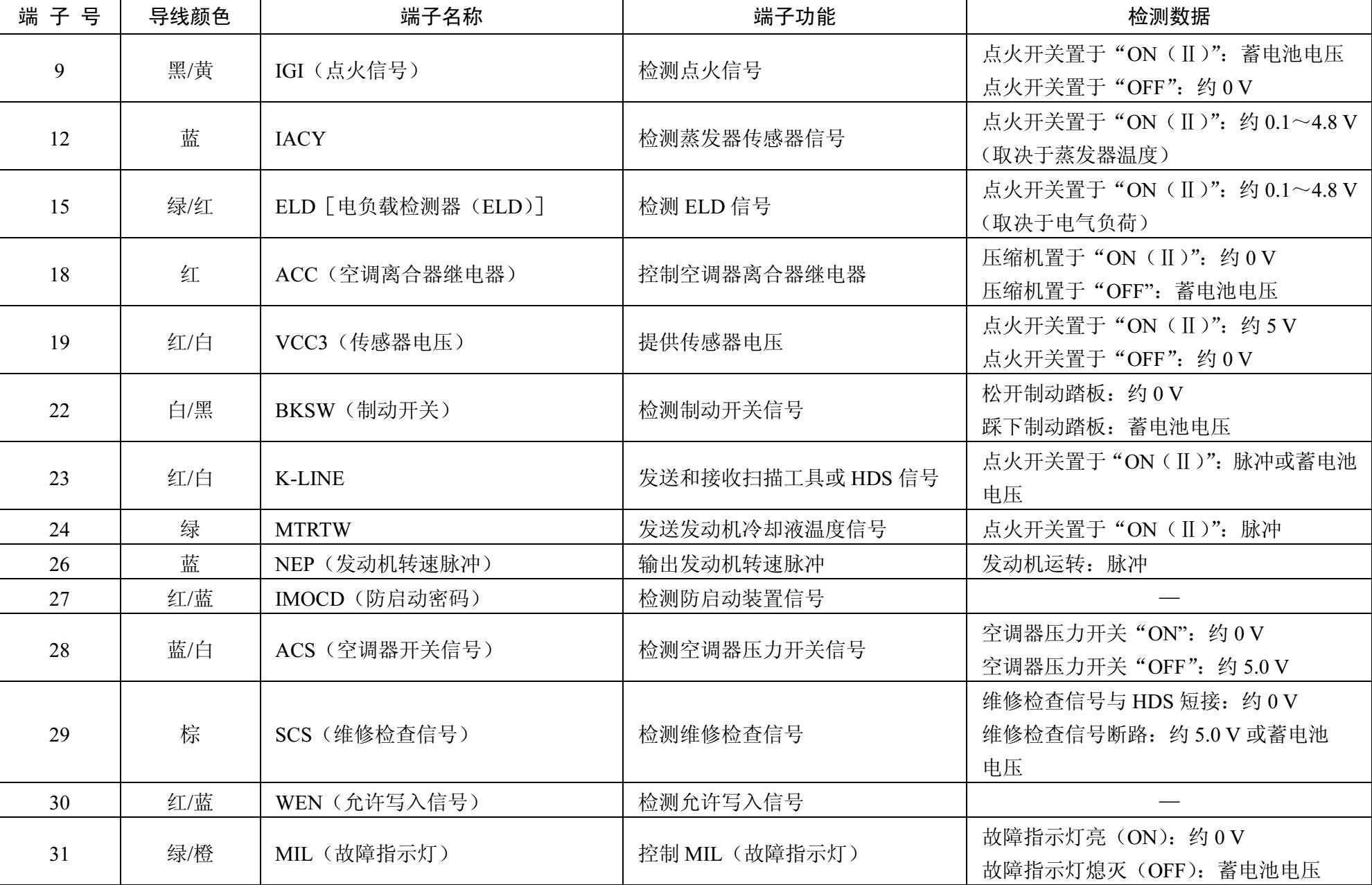

表2-26 连接器A（31P）的端子功能和检测数据
ECM电控单元连接器B（24P）如图2-23所示，连接器B（24P）的端子功能和检测数据如表2-27所示。

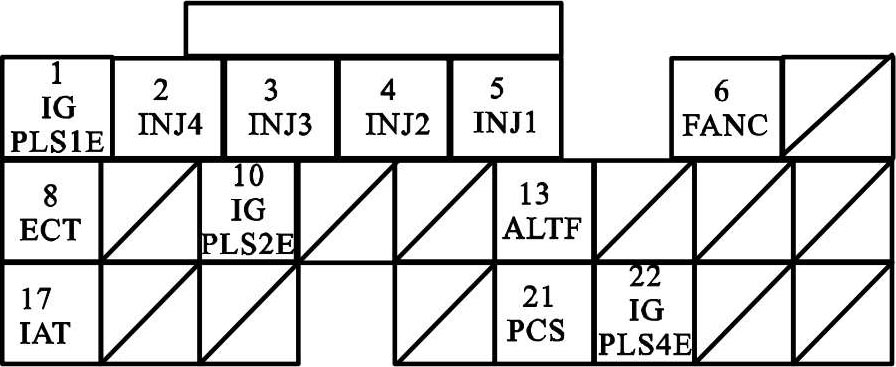

图2-23 ECM电控单元连接器B（24P）

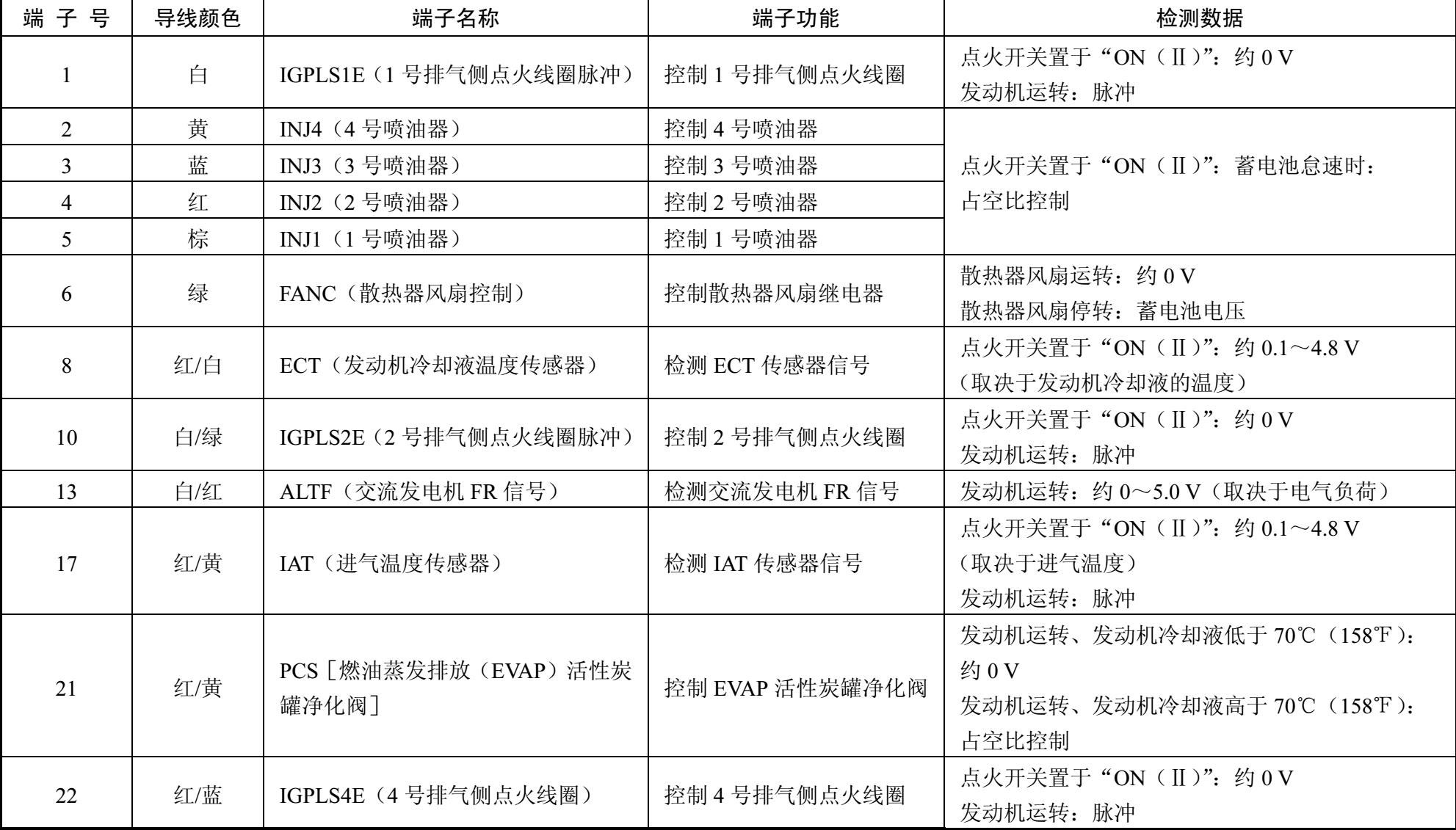

表2-27 连接器B（24P）的端子功能和检测数据
ECM电控单元连接器E（31P）如图2-24所示，连接器E（31P）的端子功能和检测数据如表2-28所示。

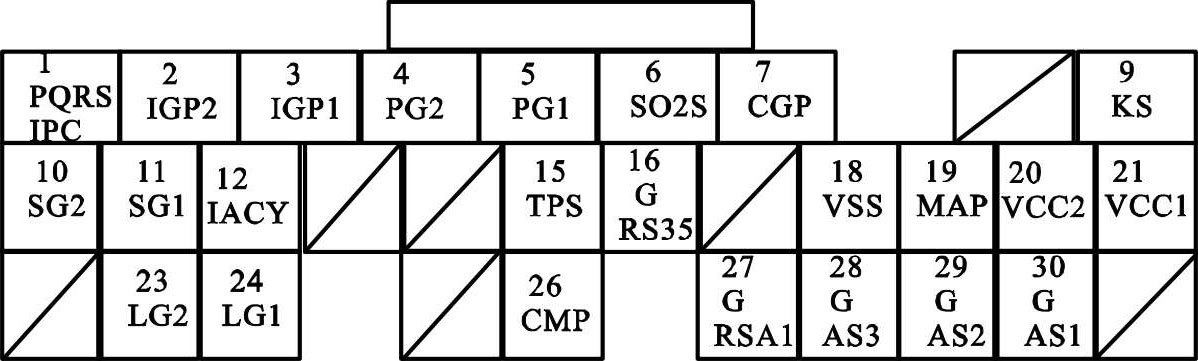

图2-24 ECM电控单元连接器E（31P）

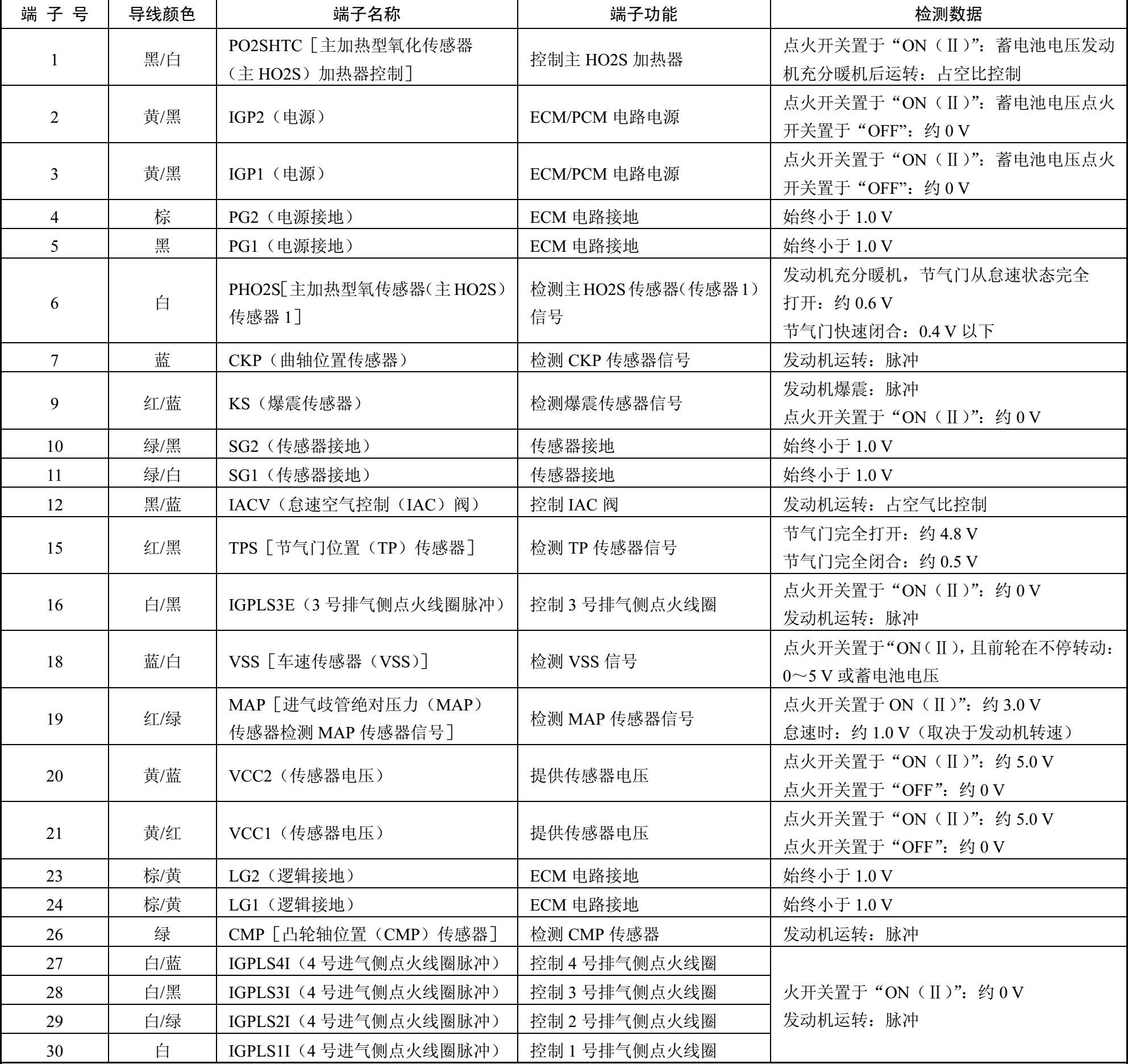

表2-28 连接器E（31P）的端子功能和检测数据
（续表）
