连接器A（□）（49 P）如图2-17所示，其端子功能和检测数据如表2-17所示。

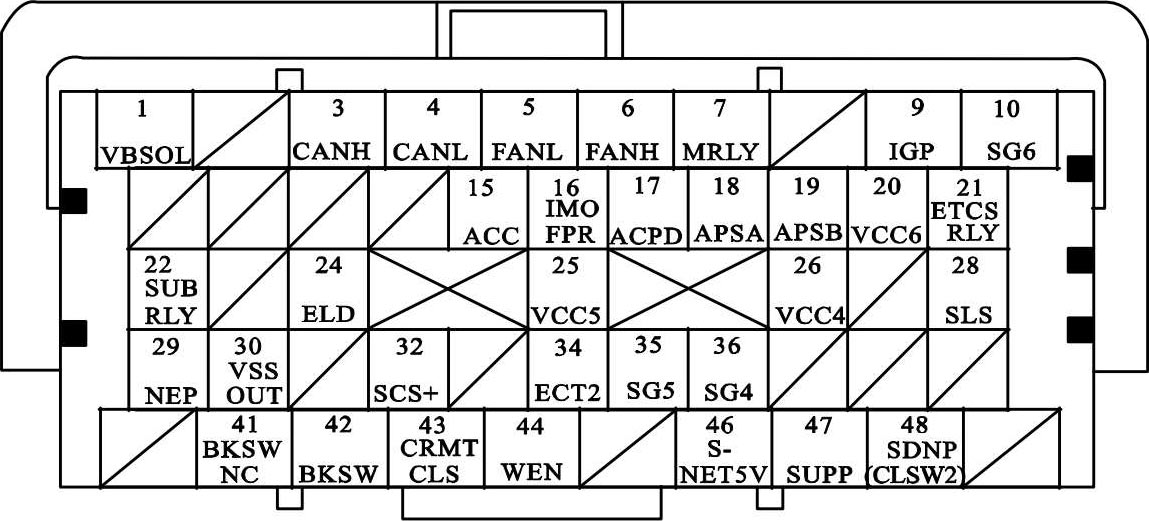

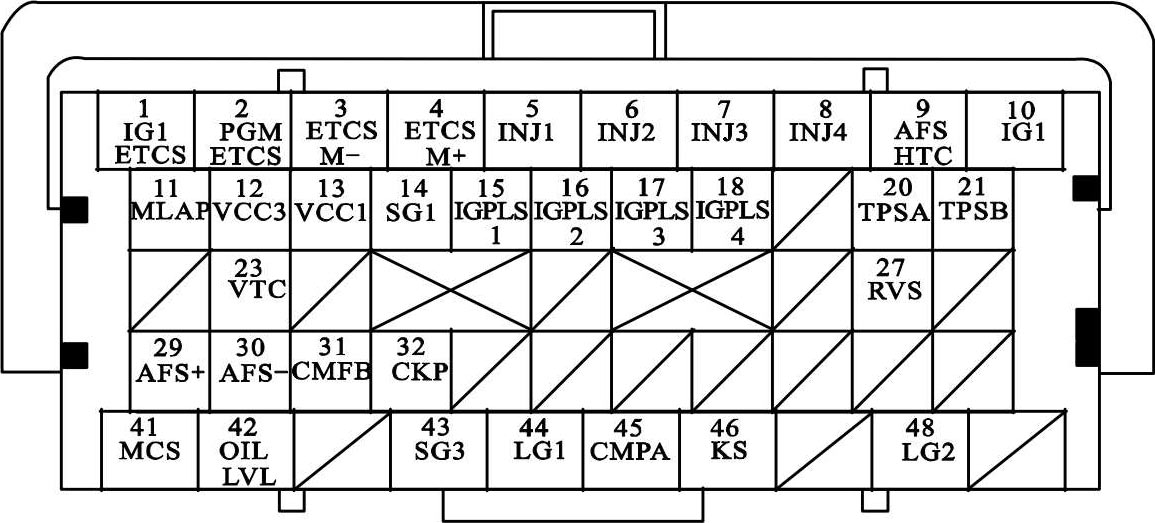

图2-17 连接器插头A（□）（49 P）

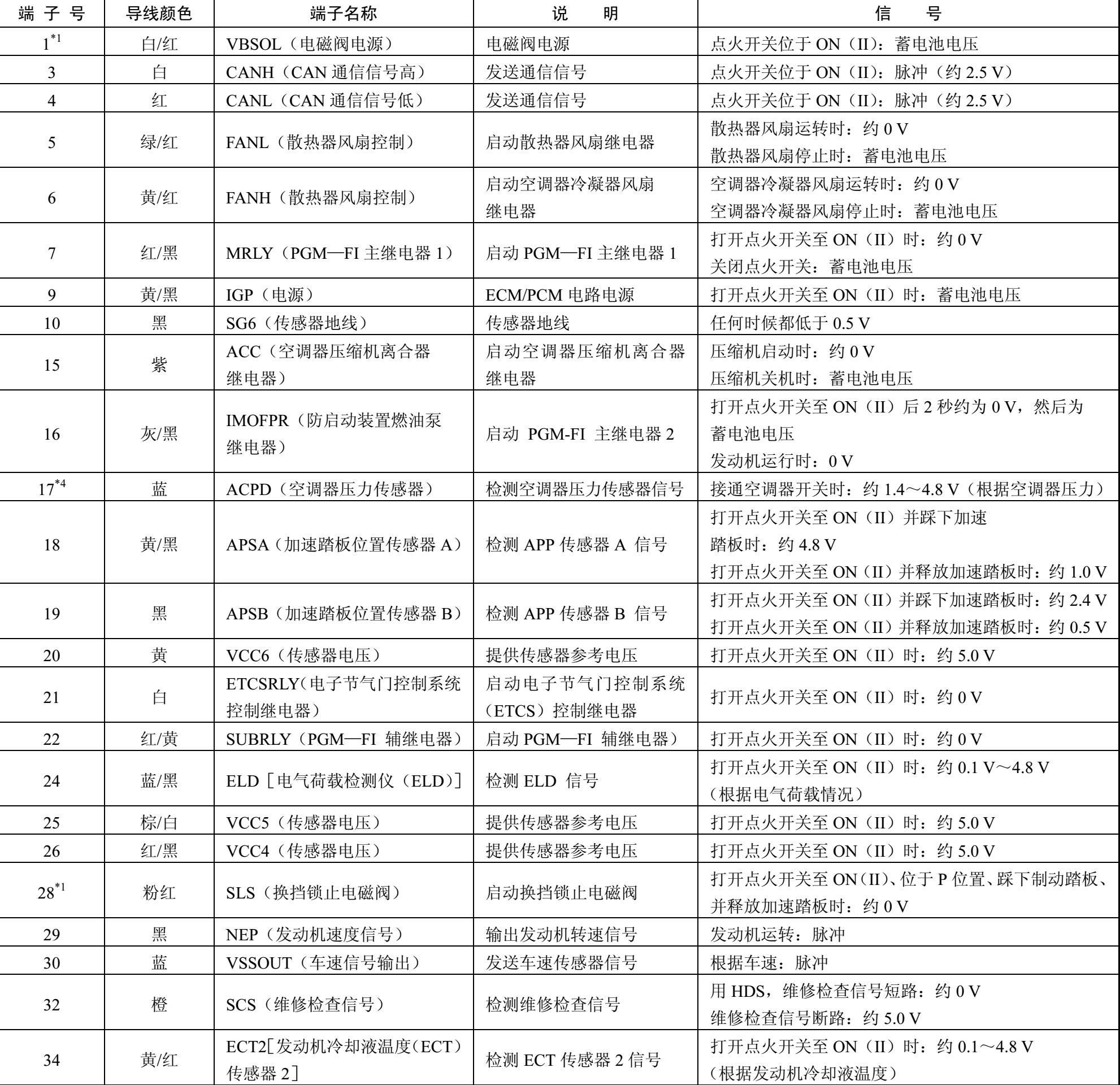

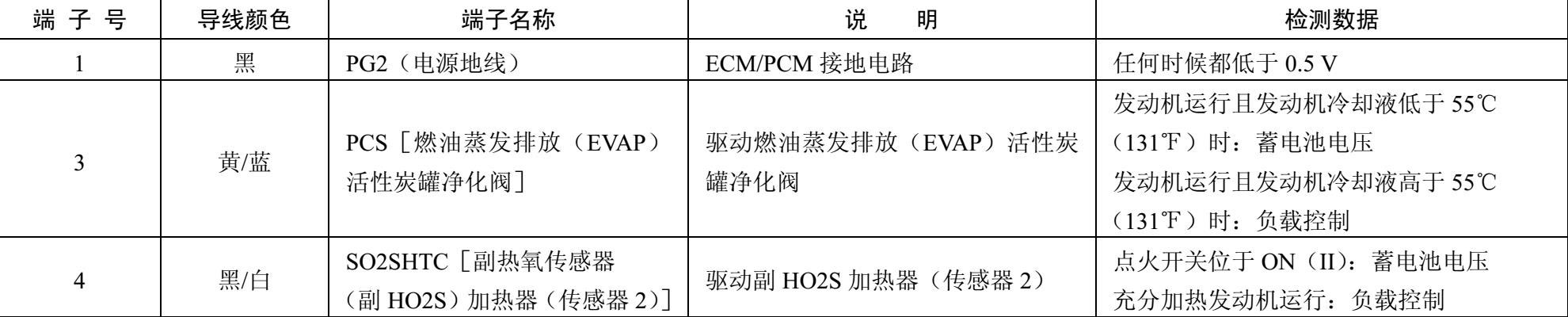

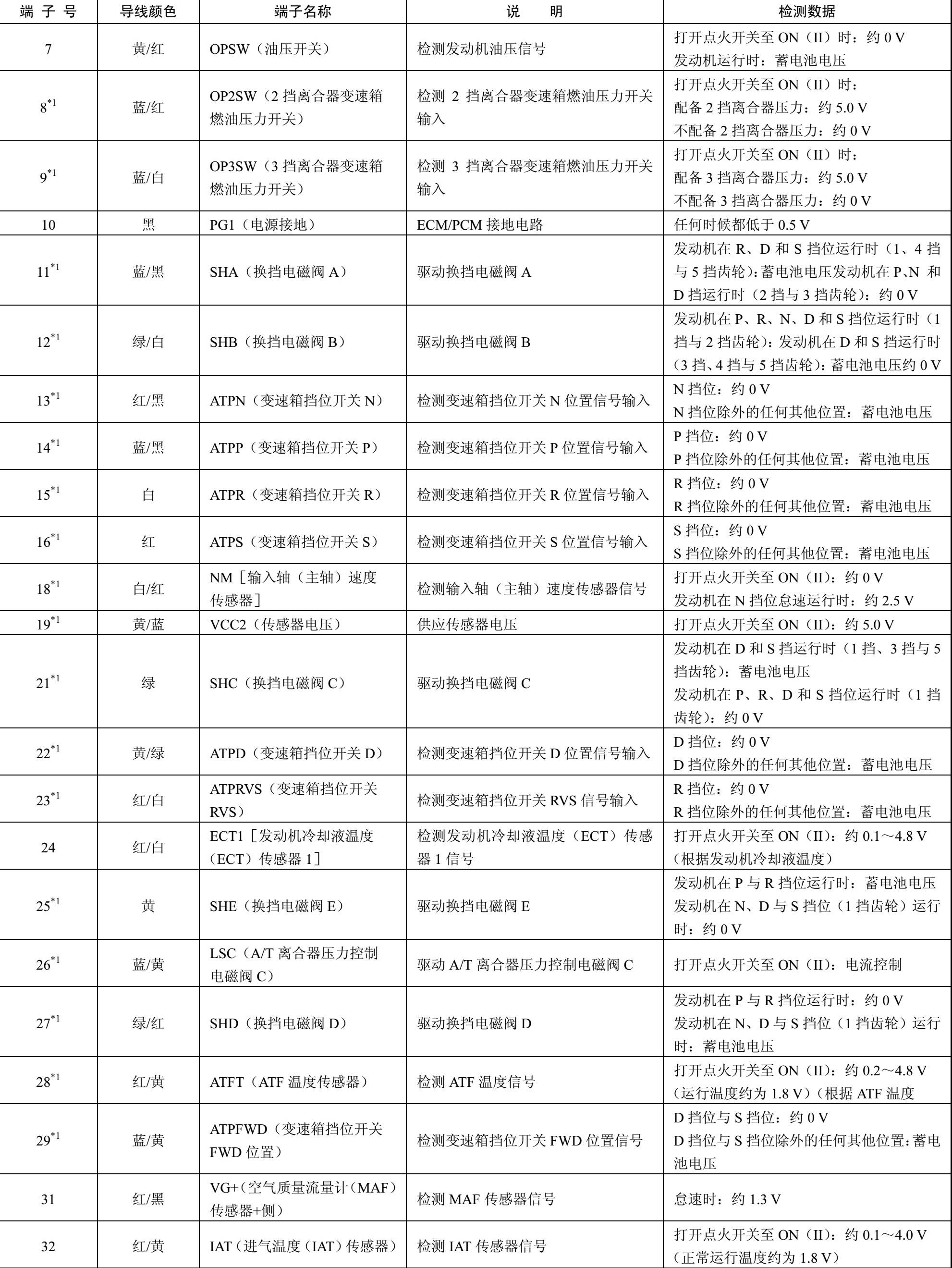

表2-17 连接器A（□）（49 P）端子功能和检测数据
（续表）
*1：自动变速箱（A/T）
*2：手动变速箱（M/T）
*3：KE、KG、KR型（M/T）
*4：M/T配备巡航控制
连接器B（△）（49 P）端子如图2-18所示，其端子功能和检测数据如表2-18所示。

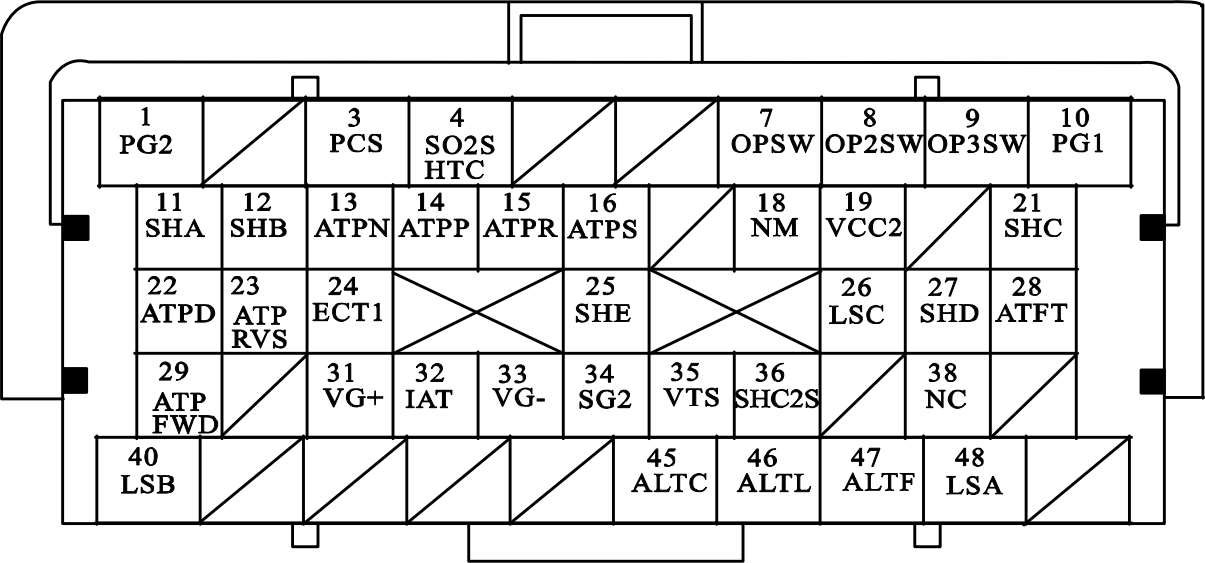

图2-18 连接器B（△）（49 P）

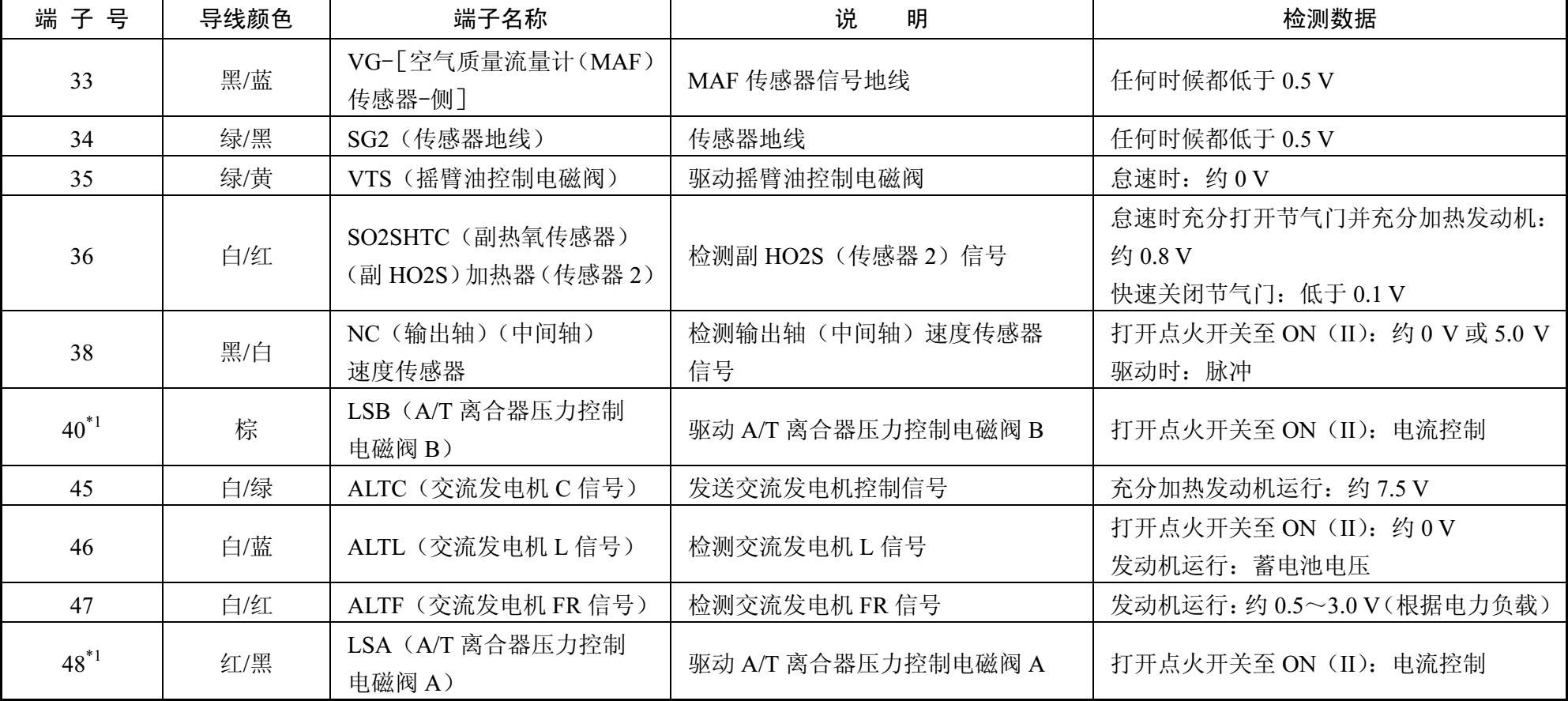

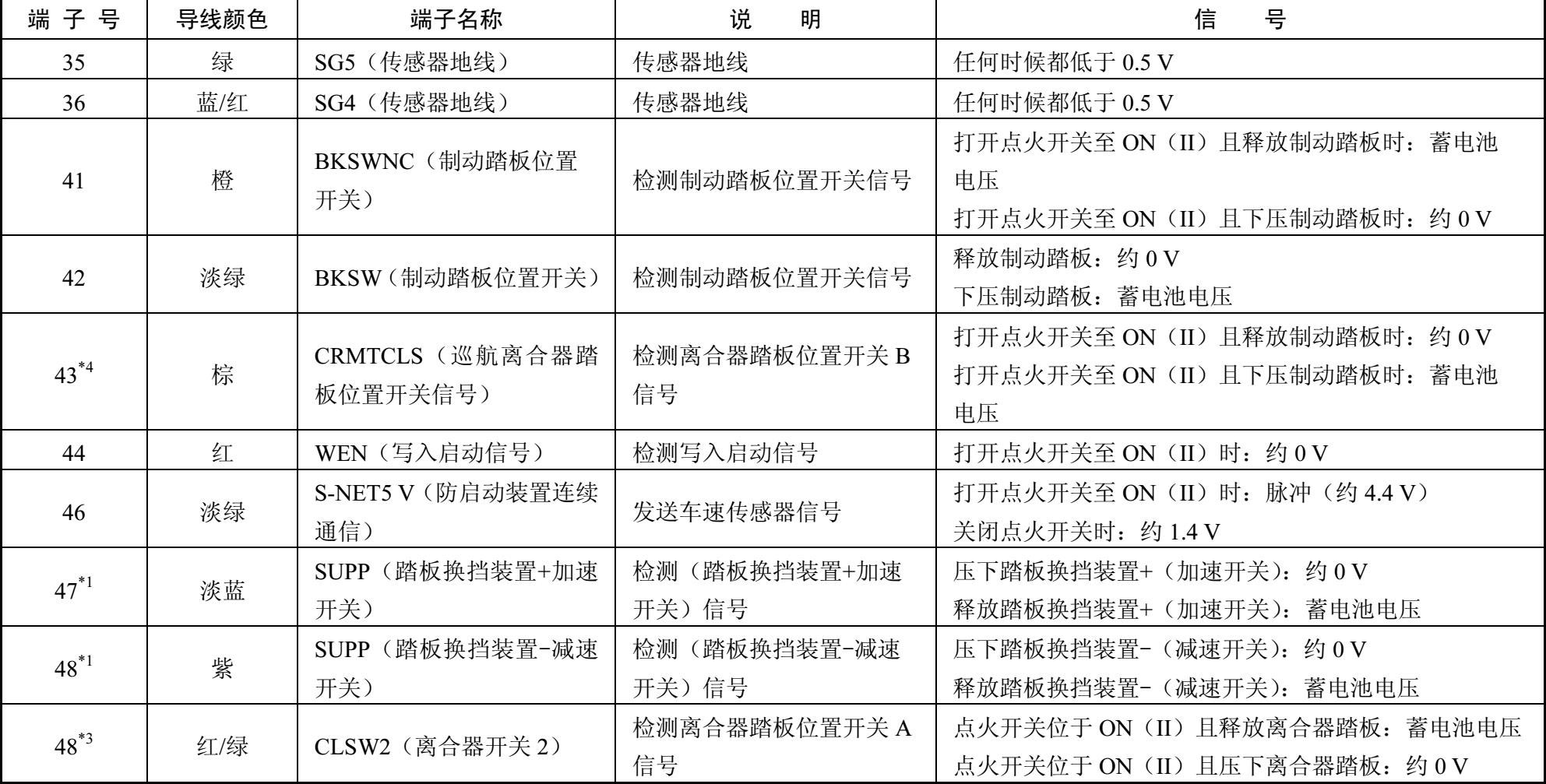

表2-18 连接器B（△）（49 P）端子功能和检测数据
（续表）
（续表）
*1：自动变速器
连接器C（○）（49 P）如图2-19所示，其端子功能和检测数据如表2-19所示。
图2-19 连接器C（○）（49 P）

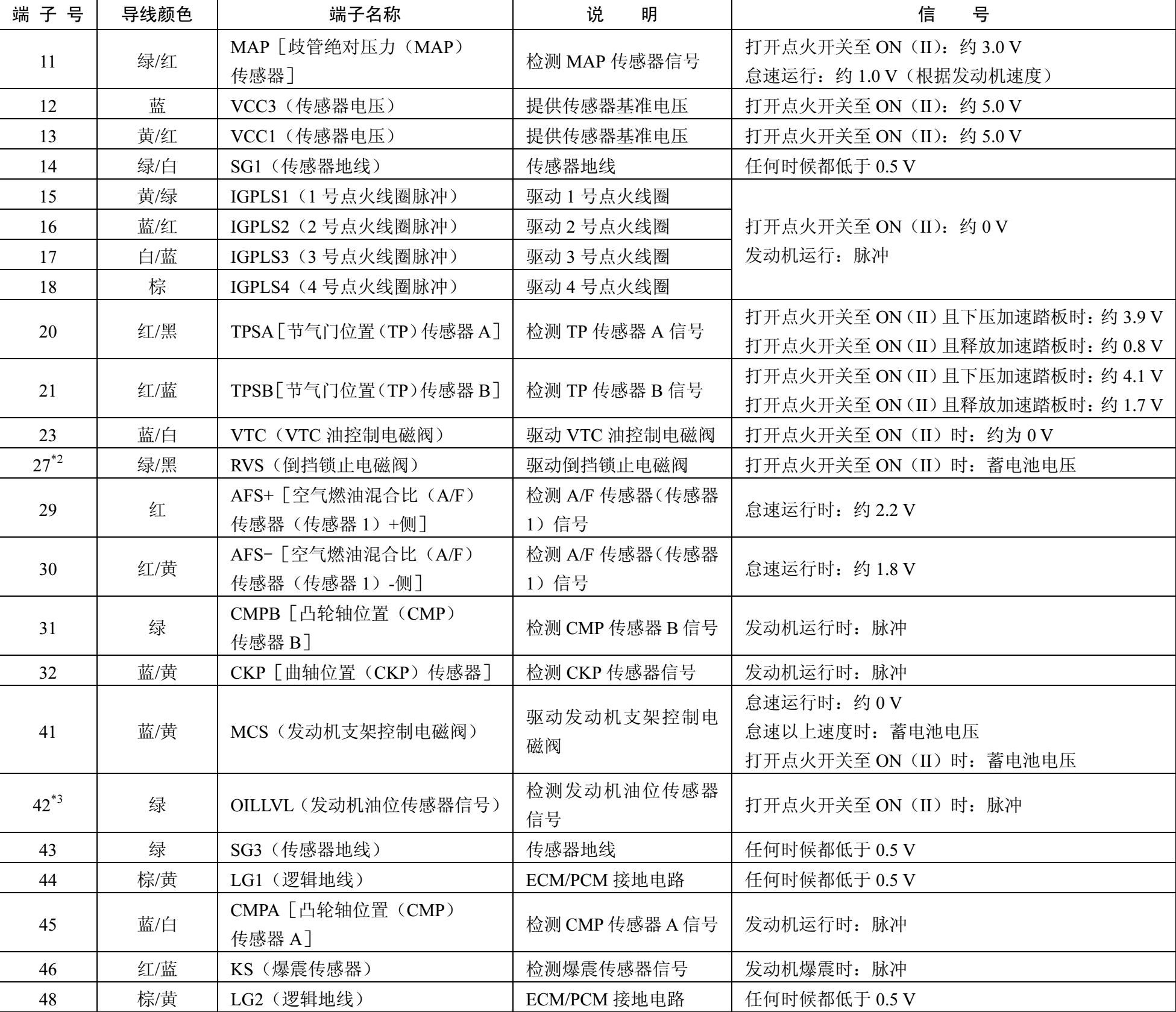

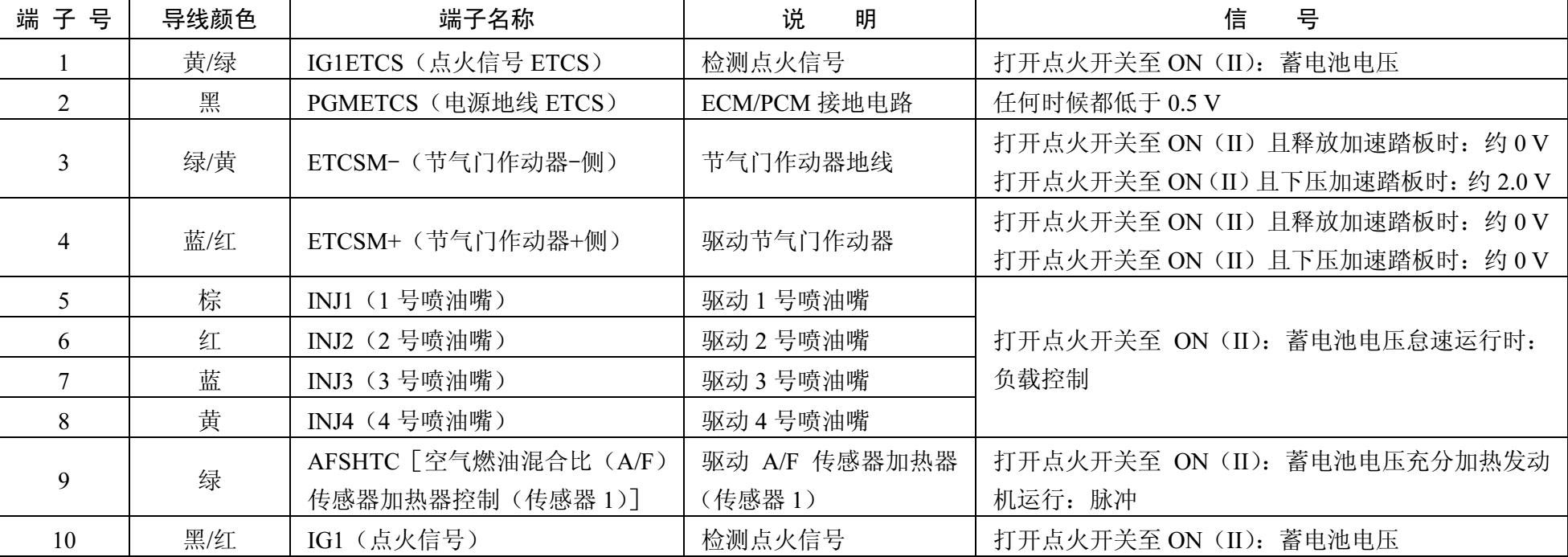

表2-19 连接器C（○）（49 P）端子功能和检测数据
（续表）
*2：M/T
*3：KQ车型除外
