ECM/PCM电控单元连接器A（□）（44 P）如图2-10所示，其端子功能和检测数据如表2-10所示。

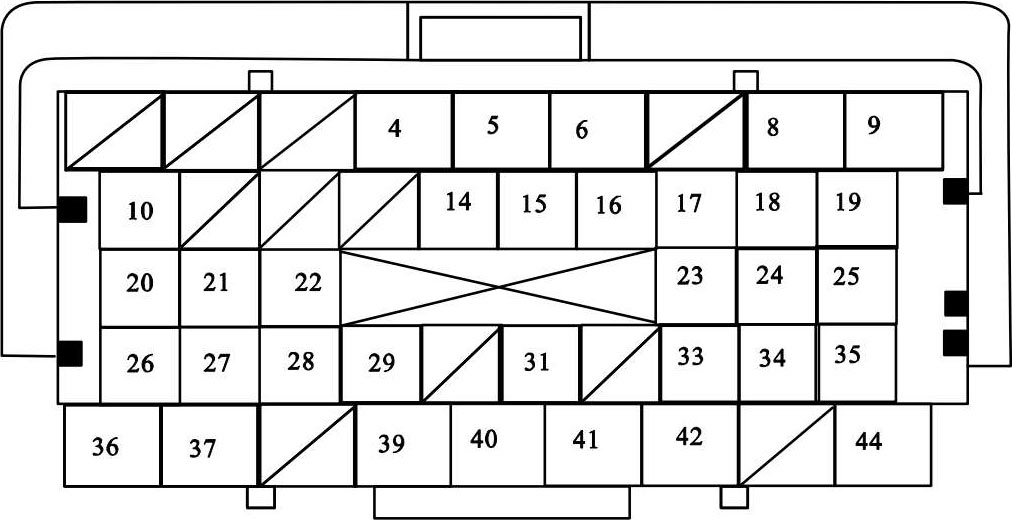

图2-10 ECM/PCM电控单元连接器A（□）（44 P）

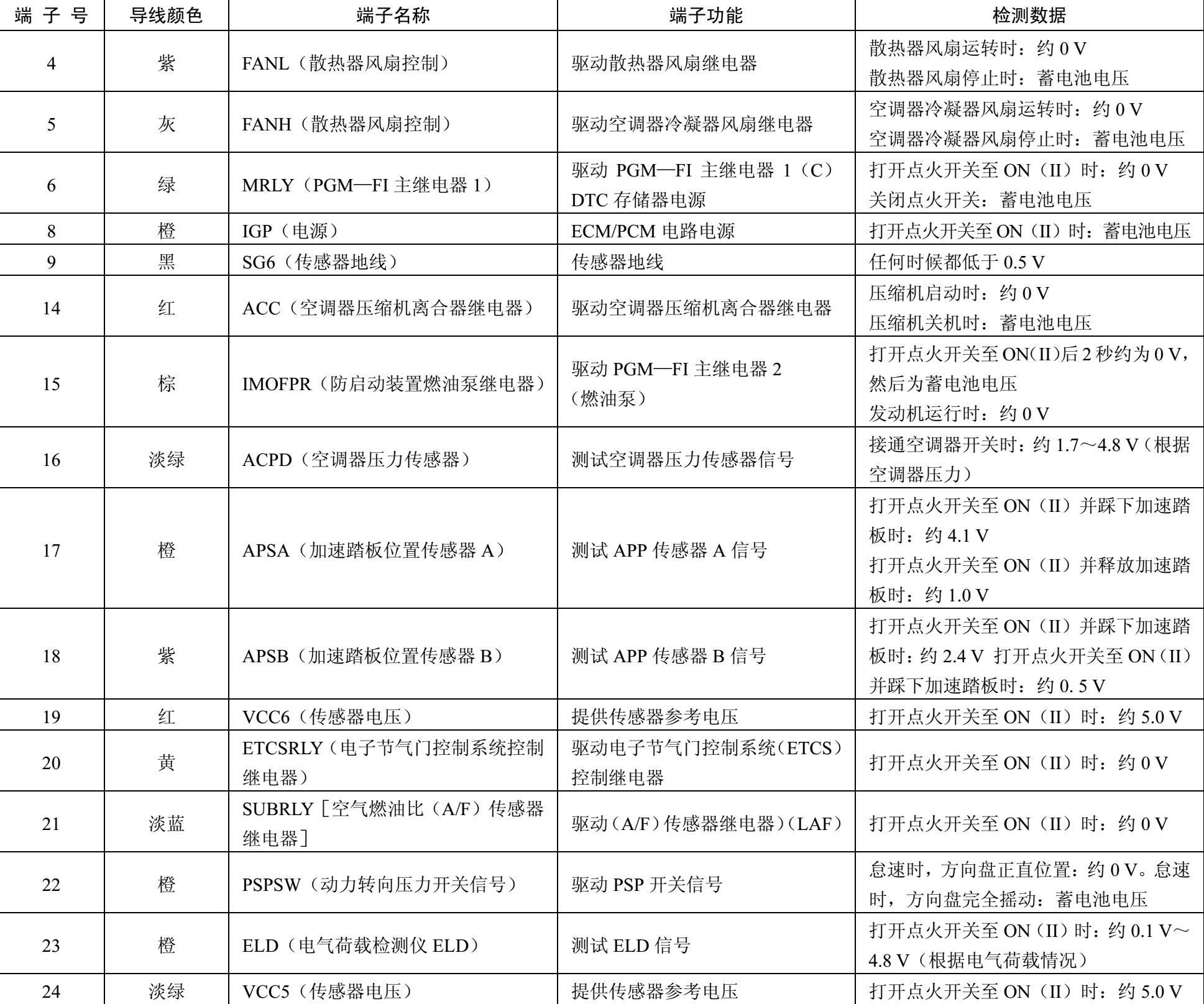

表2-10 ECM/PCM电控单元连接器A（□）（44 P）端子功能和检测数据
（续表）
*1：自动变速器
*2：手动变速器
ECM/PCMECM/PCM电控单元连接器B（△）（44 P）如图2-11所示，其端子功能和检测数据如表2-11所示。

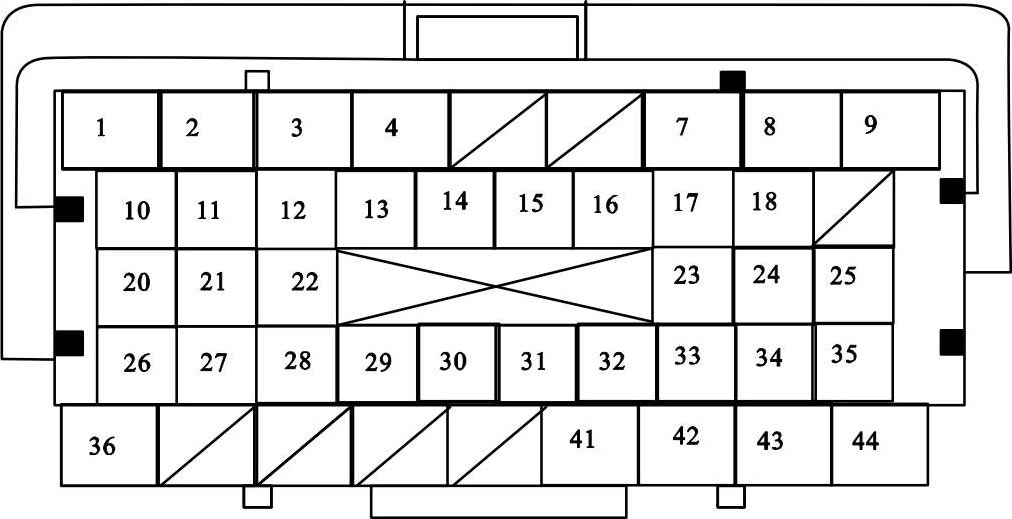

图2-11 ECM/PCM电控单元连接器B（△）（44 P）

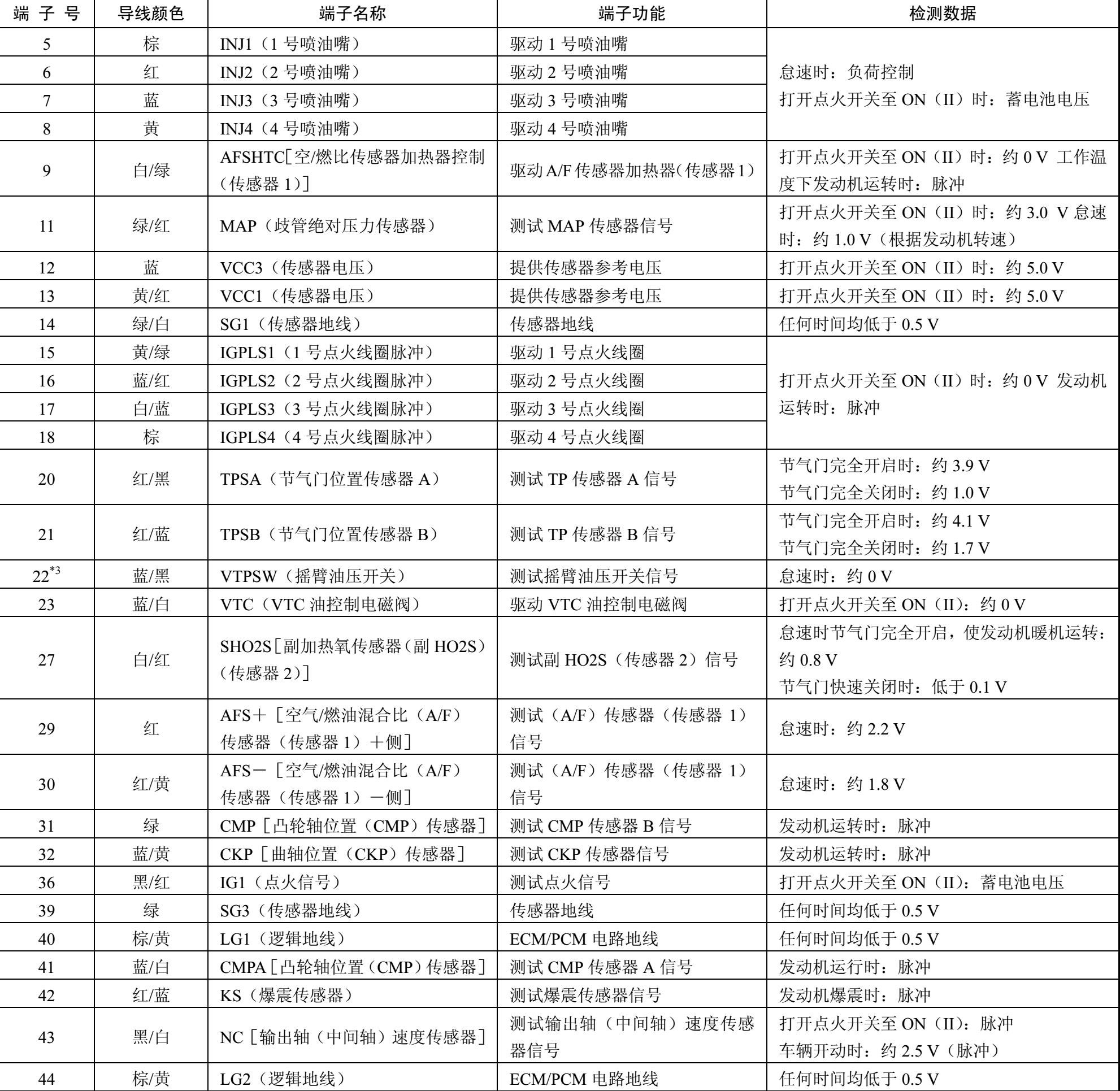

表2-11 ECM/PCM电控单元连接器B（△）（44 P）端子功能和检测数据
（续表）
*1：自动变速器
ECM/PCM电控单元连接器C（O）（44 P）如图2-12所示。其端子功能和检测数据如表2-12所示。
图2-12 ECM/PCM电控单元连接器C（O）（44 P）

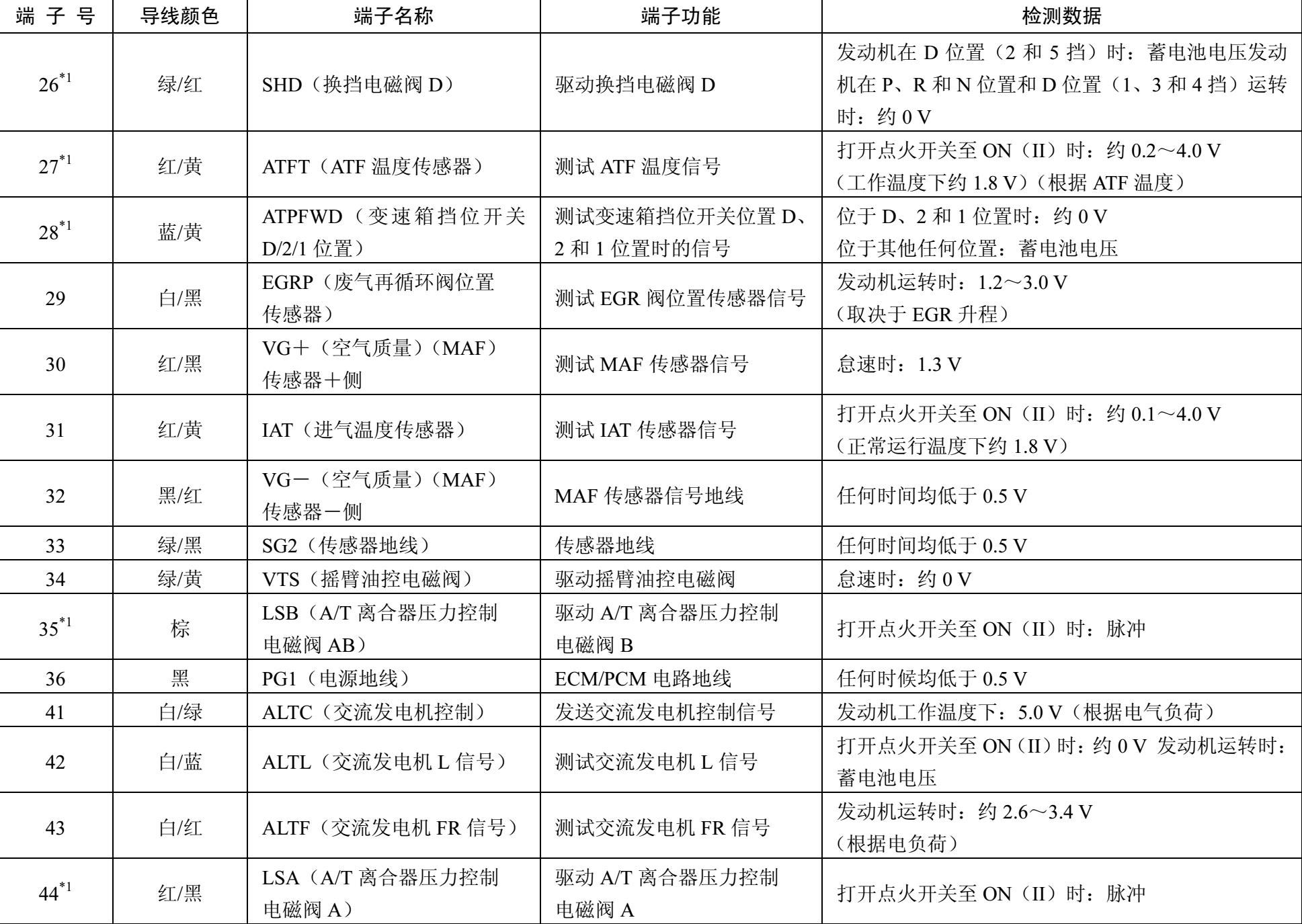

表2-12 ECM/PCM电控单元连接器C（O）（44 P）端子功能和数据检测
（续表）
*3：KH-B型
