ECM/PCM电控单元连接器A（□）（44 P）如图2-7所示，其端子功能和检测数据如表2-7所示。

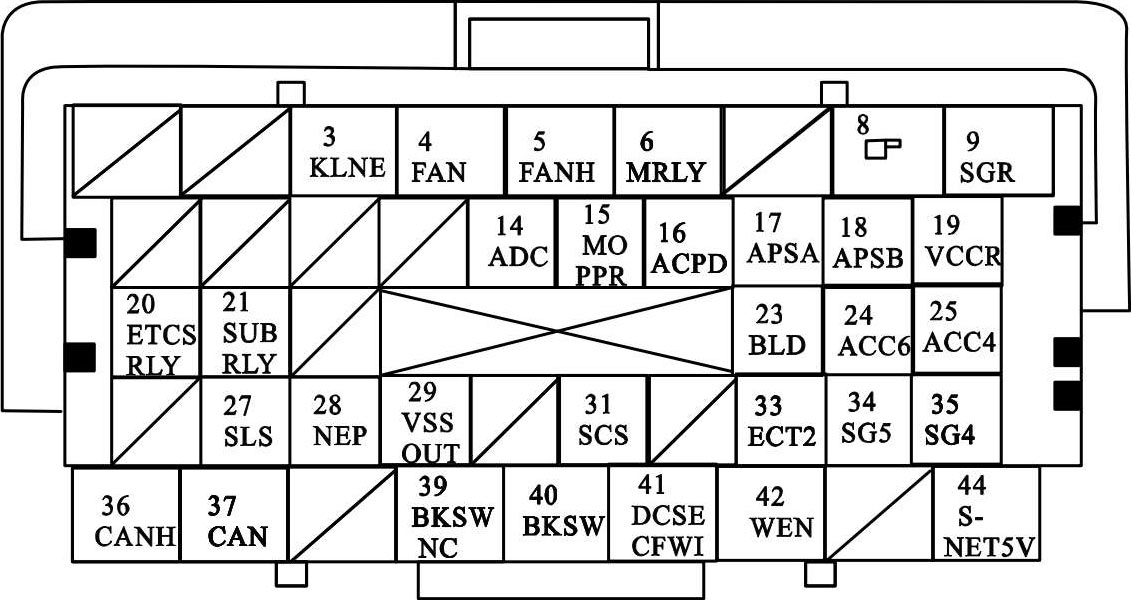

图2-7 ECM/PCM电控单元连接器A（□）（44 P）

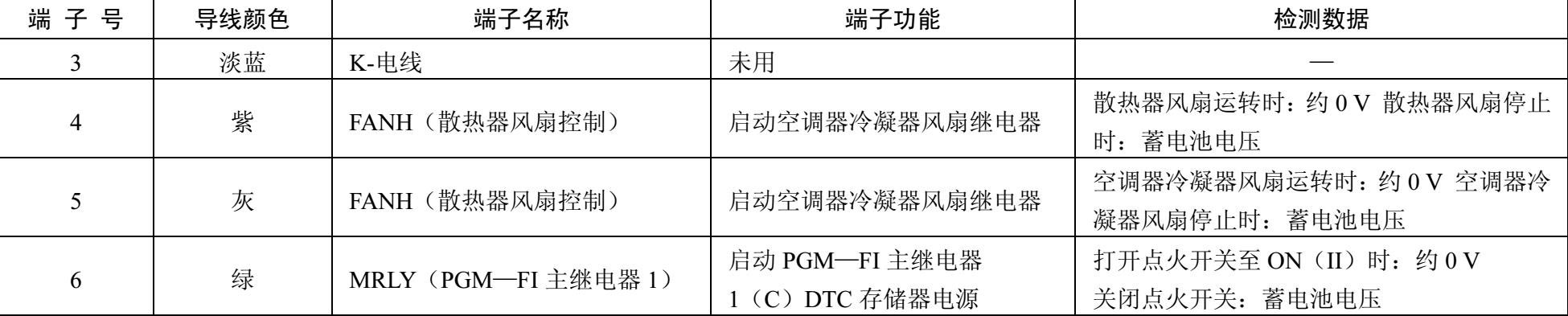

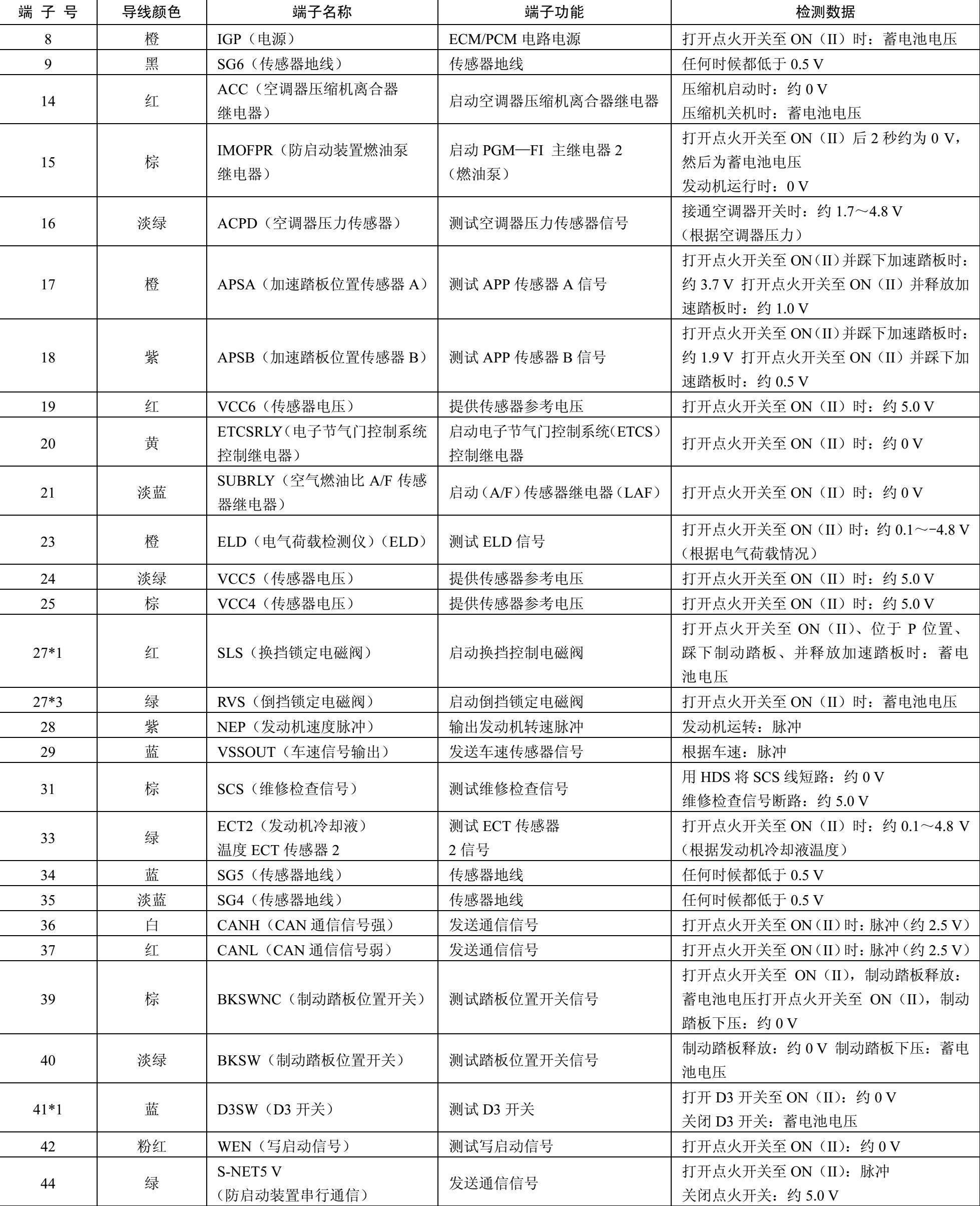

表2-7 ECM/PCM电控单元连接器A（□）（44 P）端子功能和检测数据
（续表）
ECM/PCM电控单元连接器B（△）（44 P）如图2-8所示。其端子功能和检测数据如表2-8所示。

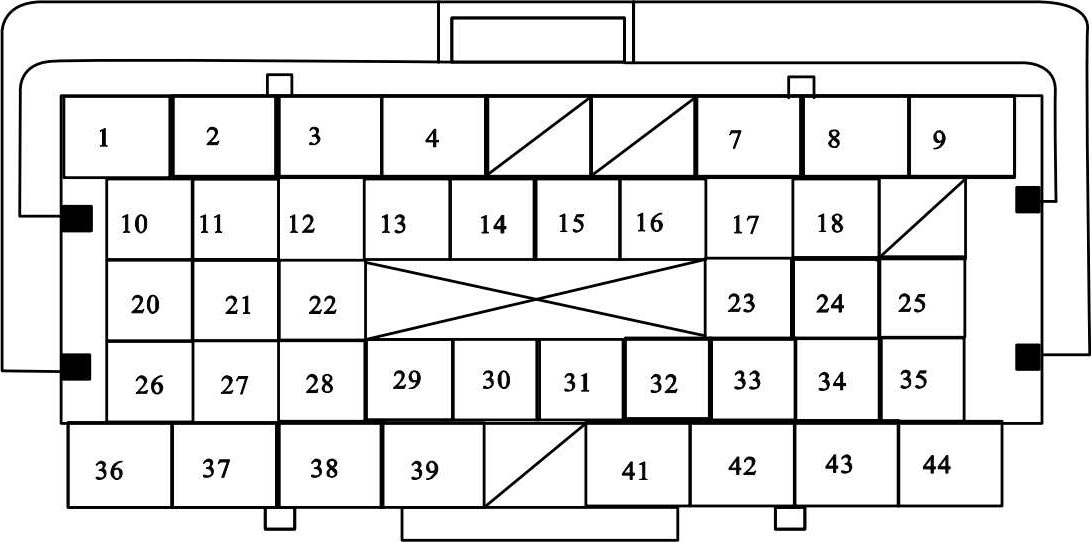

图2-8 ECM/PCM电控单元连接器B（△）（44 P）

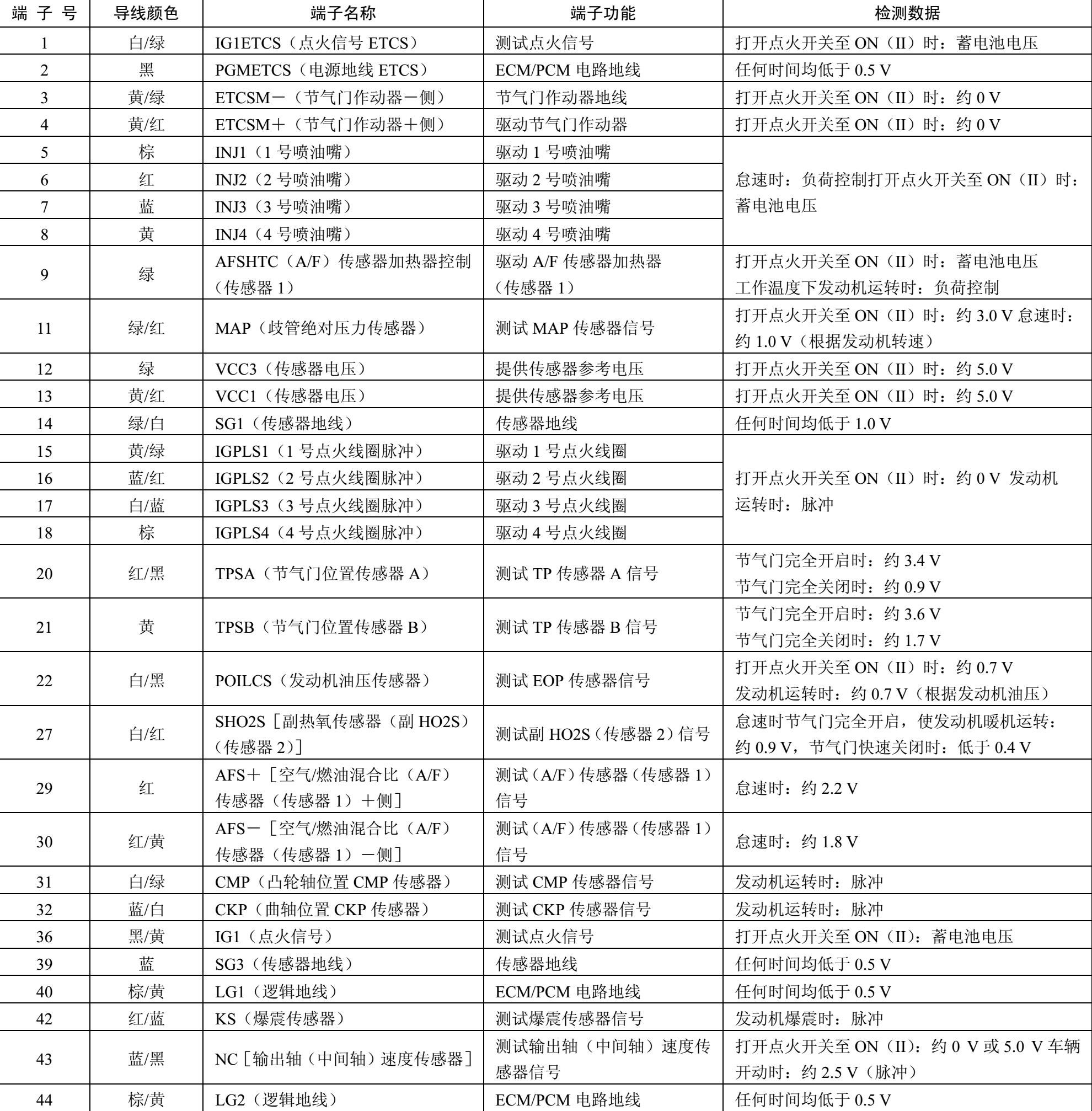

表2-8 ECM/PCM电控单元连接器B（△）（44 P）端子功能和检测数据
（续表）
ECM/PCM电控单元连接器C（O）（44 P）如图2-9所示。其端子功能和检测数据如表2-9所示。

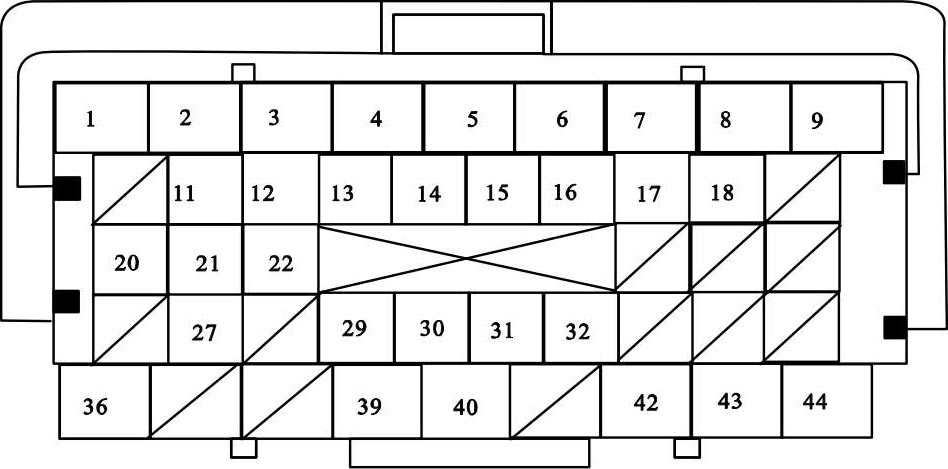

图2-9 ECM/PCM电控单元连接器C（O）（44 P）

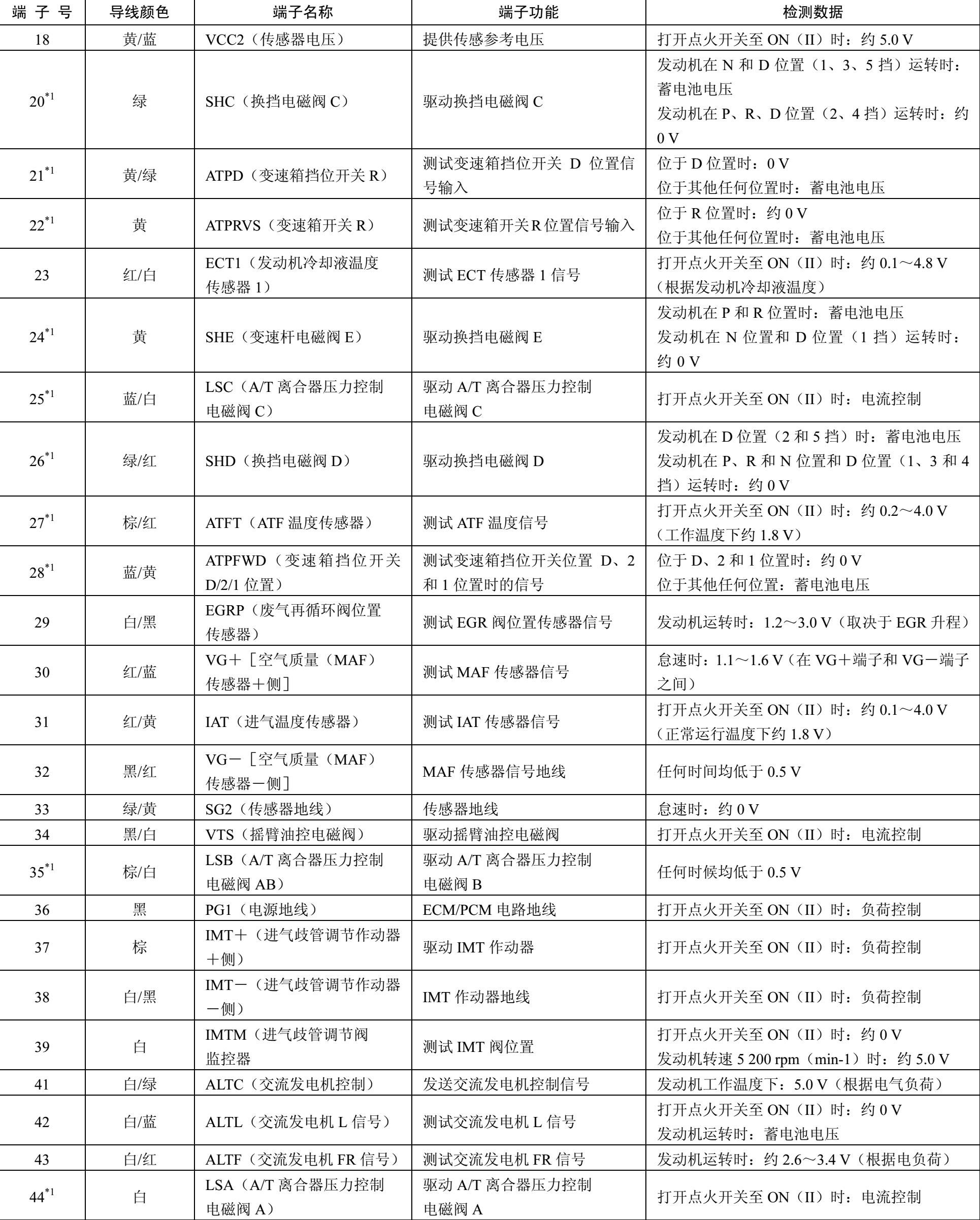

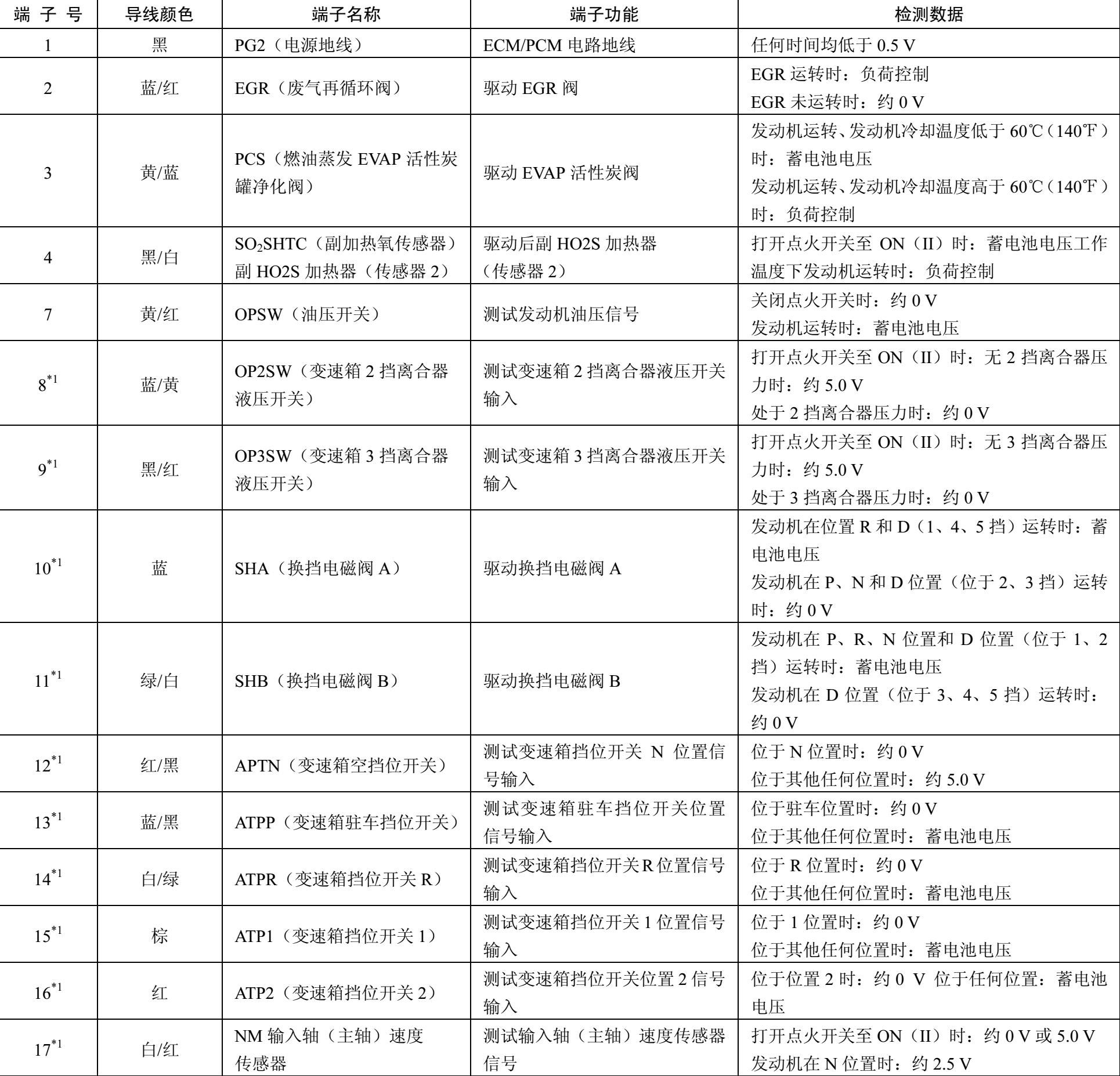

表2-9 ECM/PCM电控单元连接器C（O）（44 P）端子功能和检测数据
