SRS装置输入和输出连接器A（28 P）如图2-5所示。SRS装置连接器A（28 P）连接器端子功能如表2-5所示。
图2-5 SRS装置输入和输出连接器A（28 P）

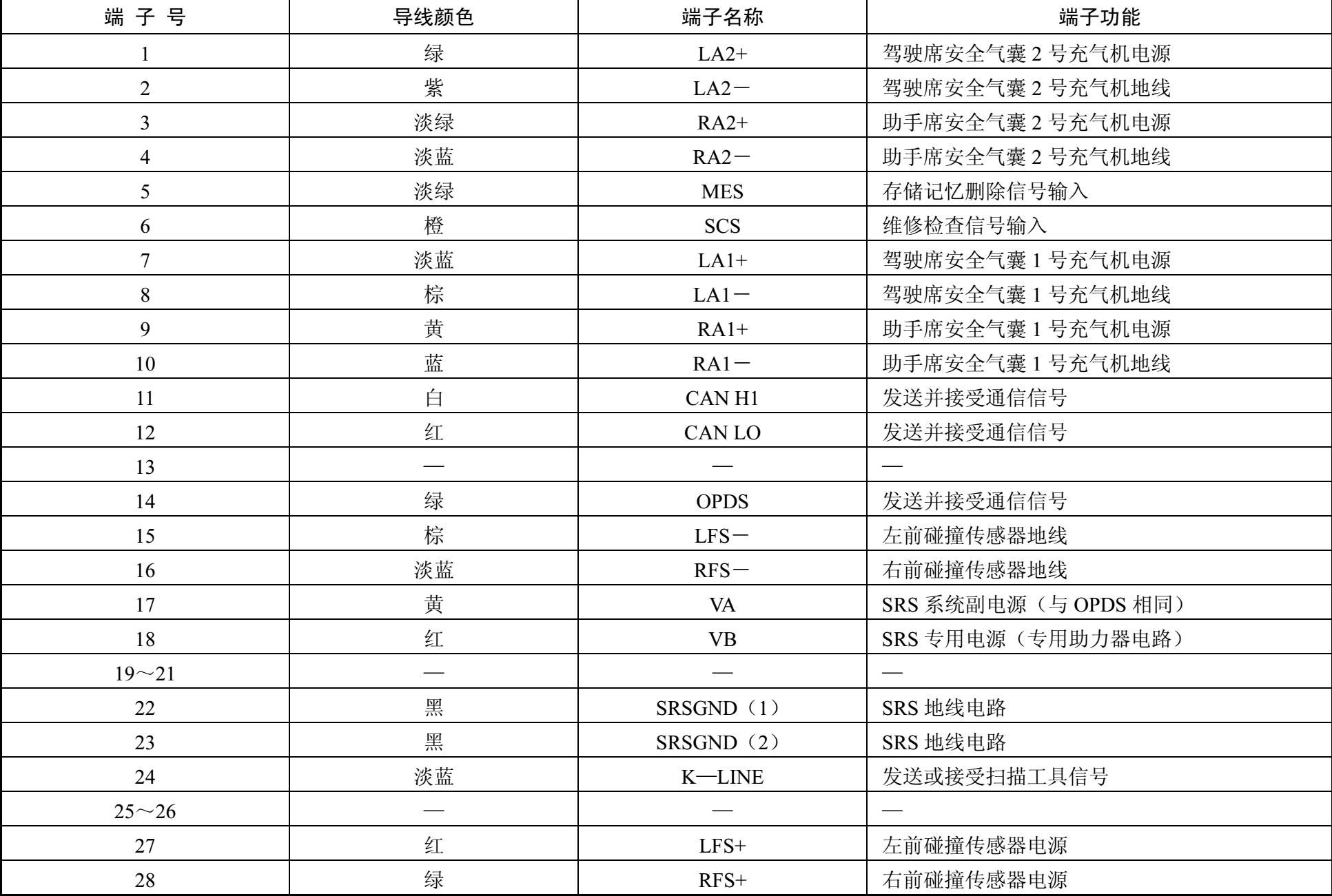

表2-5 SRS装置连接器A（28 P）连接器端子功能
SRS装置输入和输出连接器B（28 P）如图2-6所示，其连接器端子功能如表2-6所示。

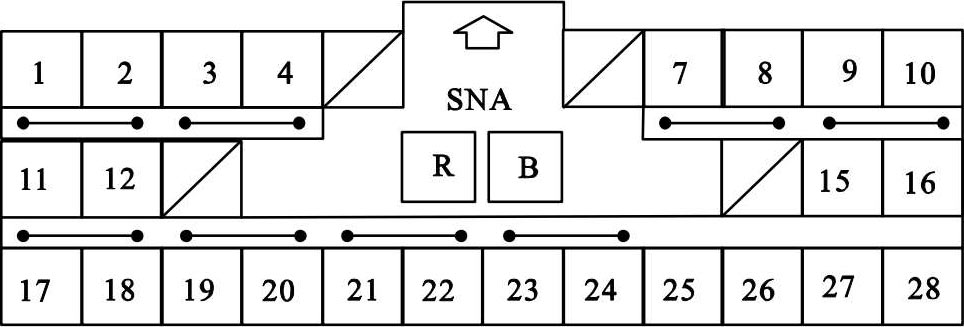

图2-6 SRS装置输入和输出连接器B（28 P）

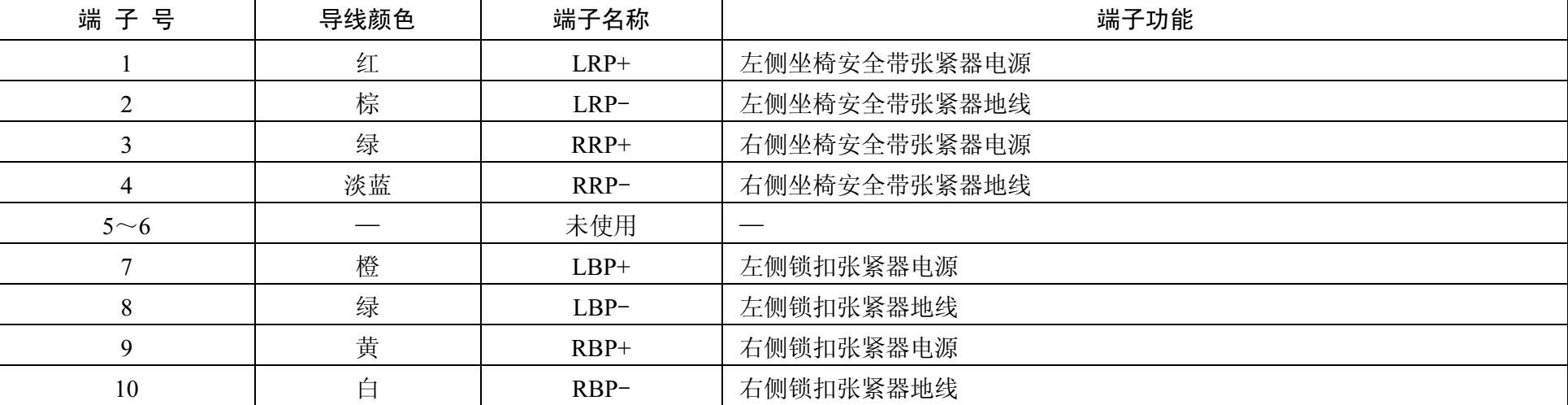

表2-6 SRS装置连接器B（28 P）端子功能

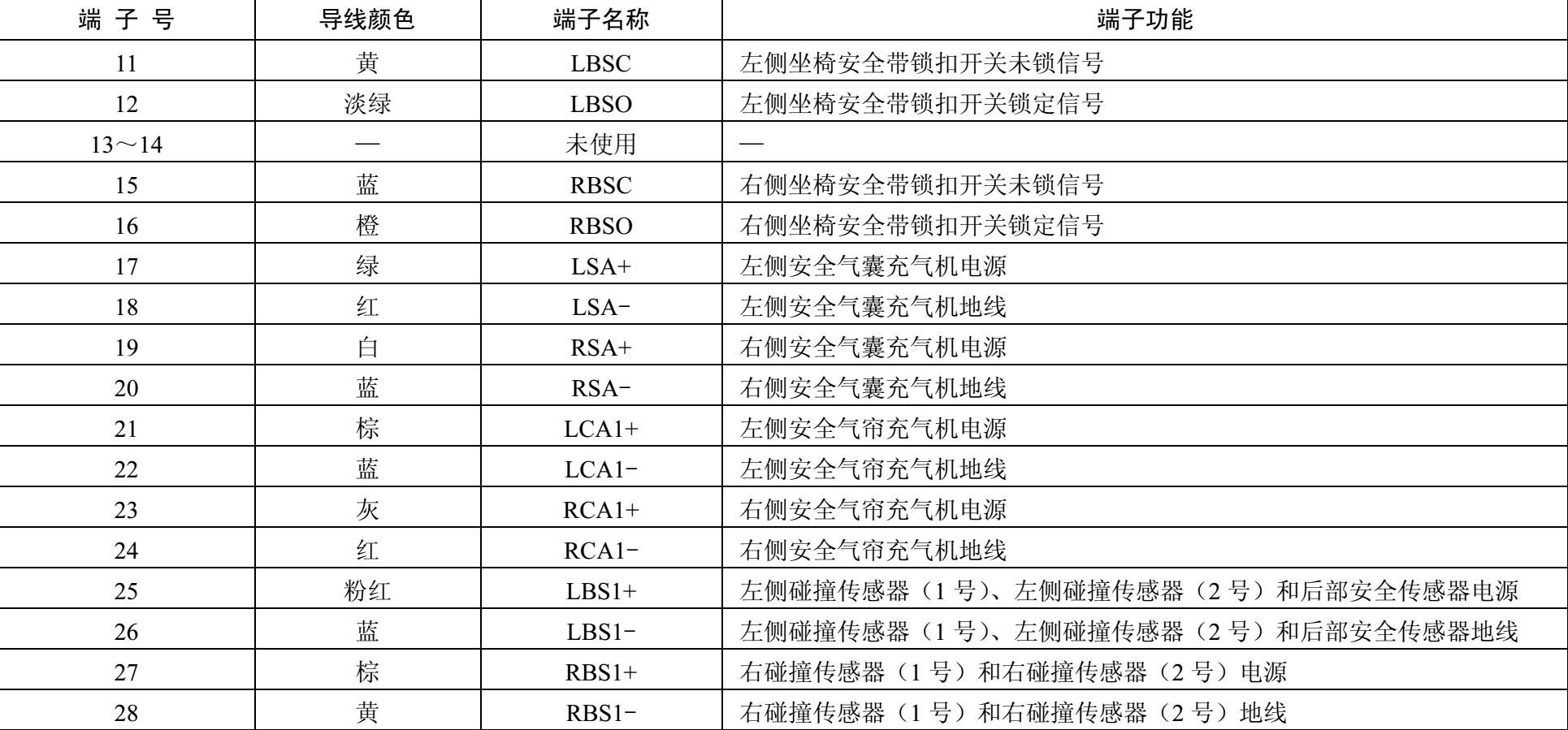

（续表）
