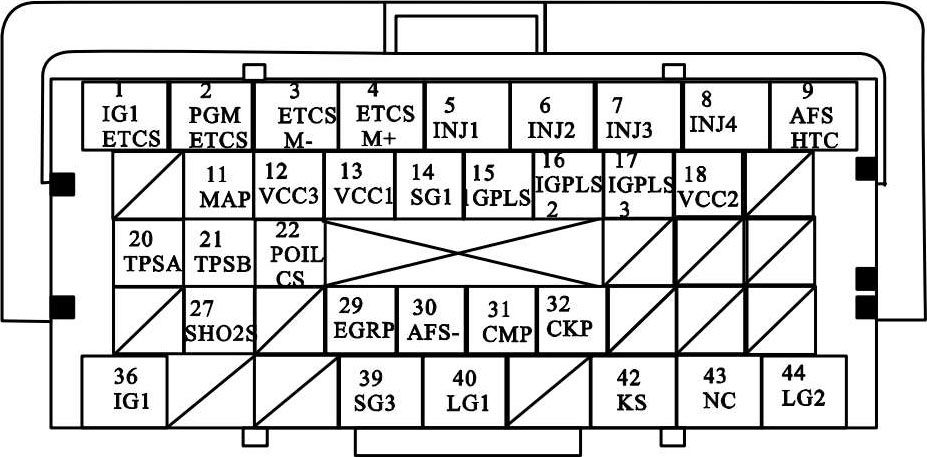

ECM/PCM电控单元连接器A（□）（44 P）如图2-1所示。连接器A（□）（44 P）处的ECM/PCM端子功能和检测数据如表2-1所示。
图2-1 ECM/PCM电控单元连接器A（□）（44 P）
表2-1 连接器A（□）（44 P）处的ECM/PCM连接器端子功能和检测数据
（续表）
*1：自动变速器
*2：带巡航控制的手动变速器

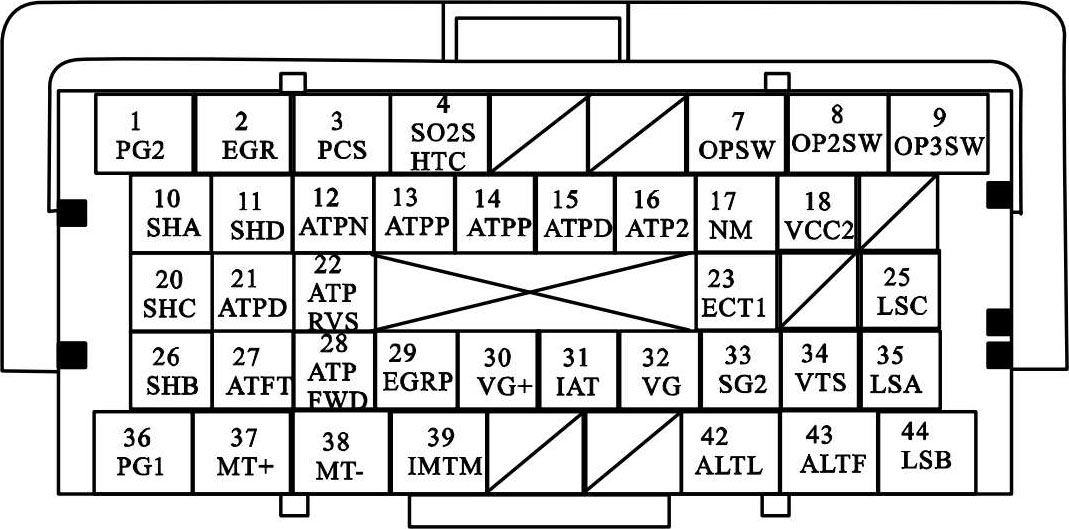

ECM/PCM电控单元连接器B（△）（44 P）如图2-2所示。连接器B（△）（44 P）处的ECM/PCM端子功能和检测数据如表2-2所示。
图2-2 ECM/PCM电控单元连接器B（△）（44 P）

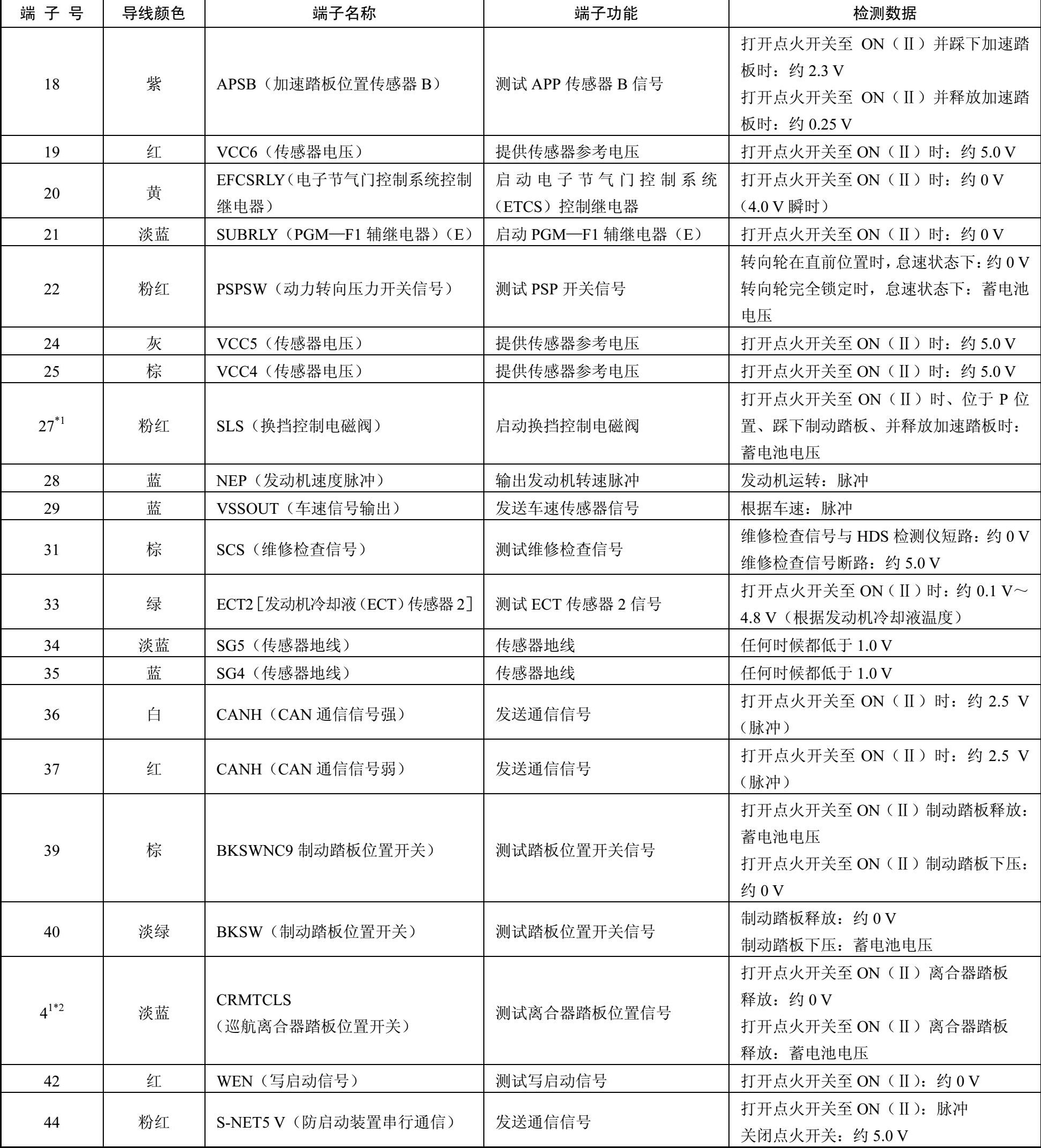

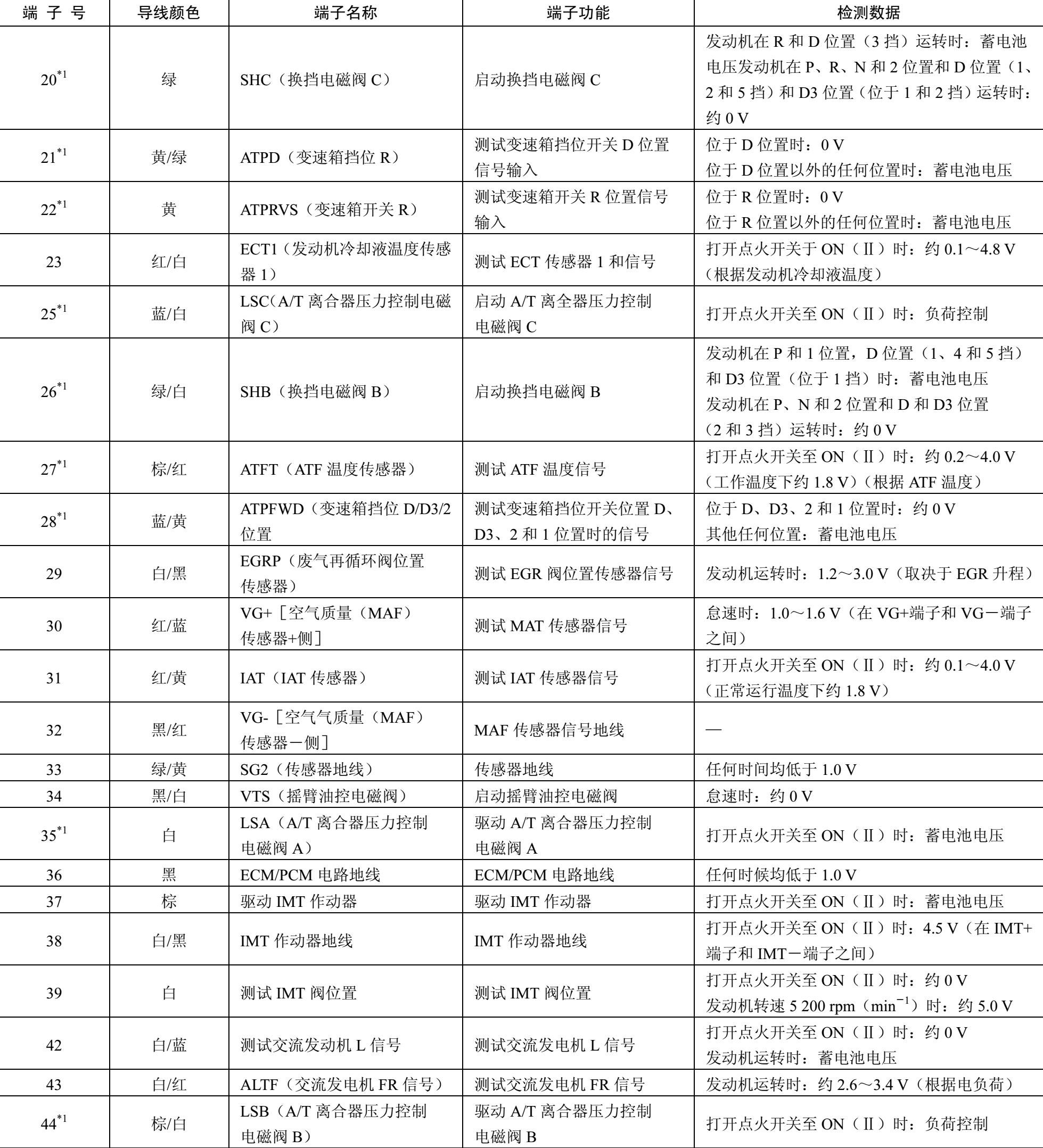

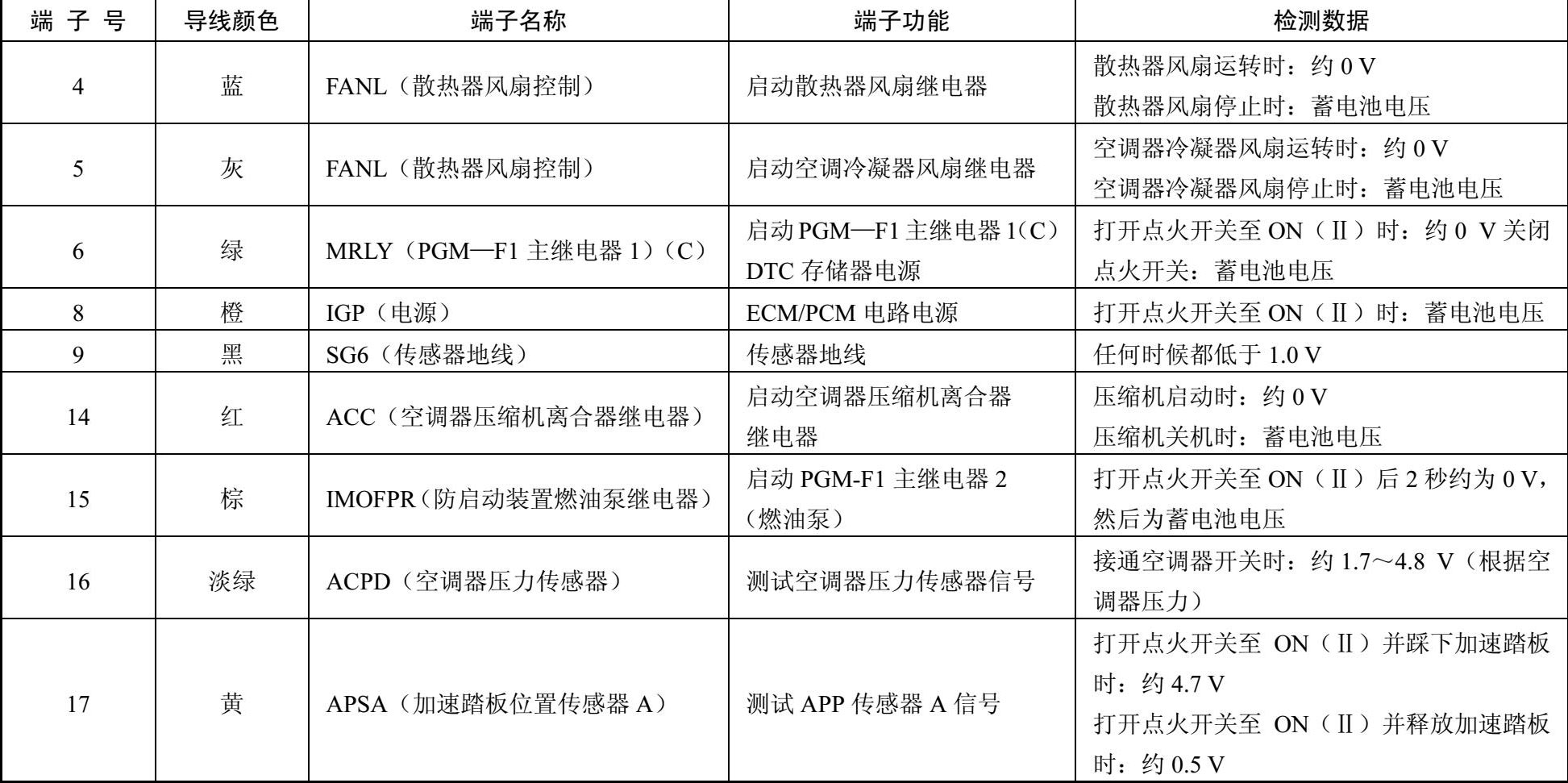

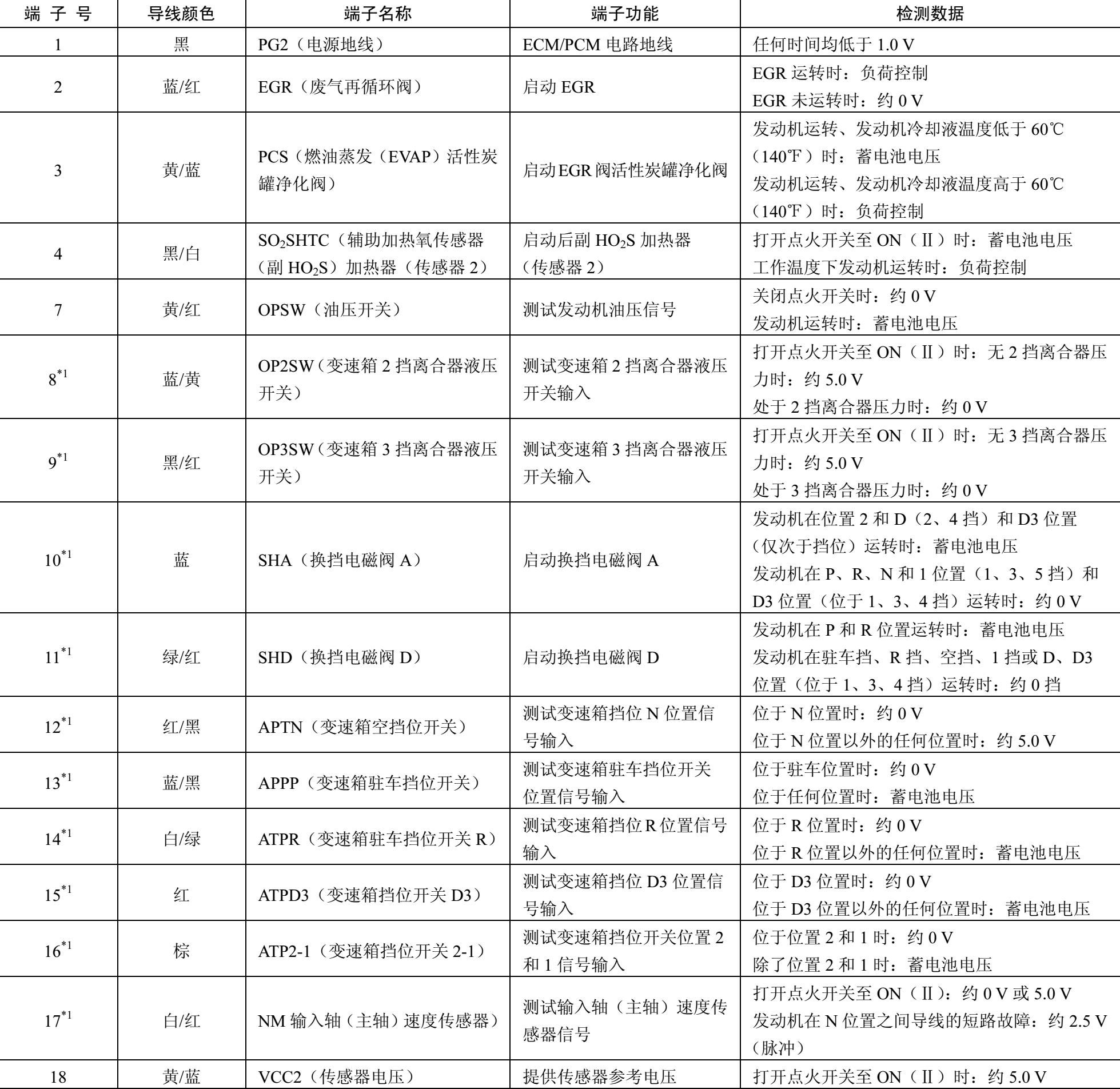

表2-2 连接器B（△）（44 P）处的ECM/PCM端子功能和检测数据
（续表）
*1：自动变速器

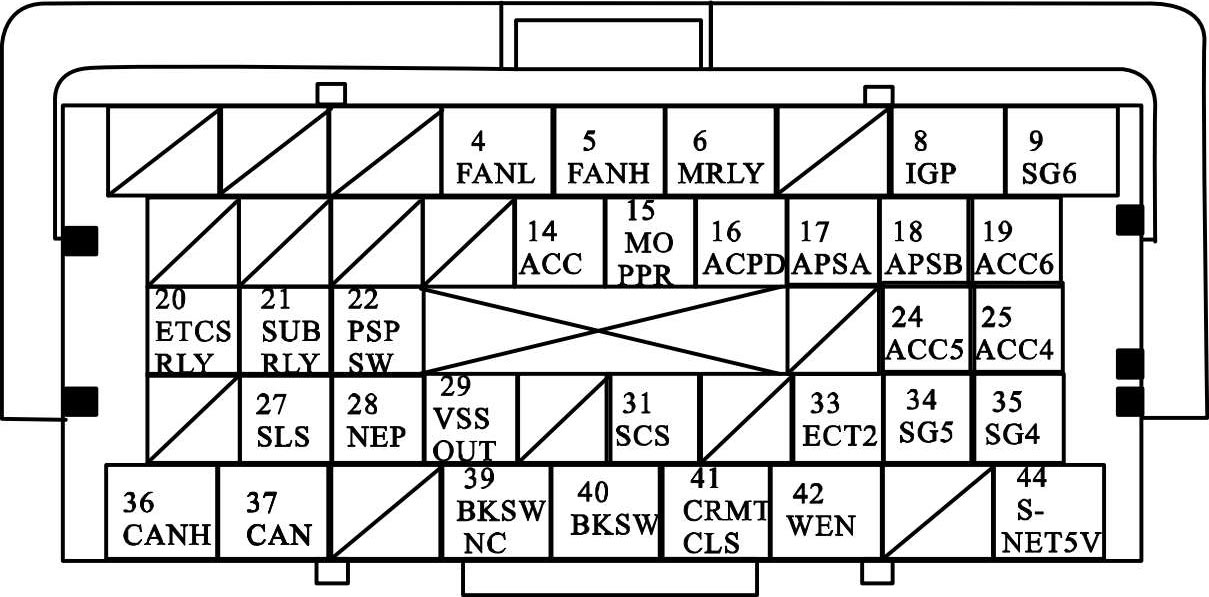

ECM/PCM电控单元连接器C（○）（44 P）如图2-3所示。连接器C（○）（44 P）处的ECM/PCM端子功能和检测数据如表2-3所示。
图2-3 ECM/PCM电控单元连接器C（○）（44 P）

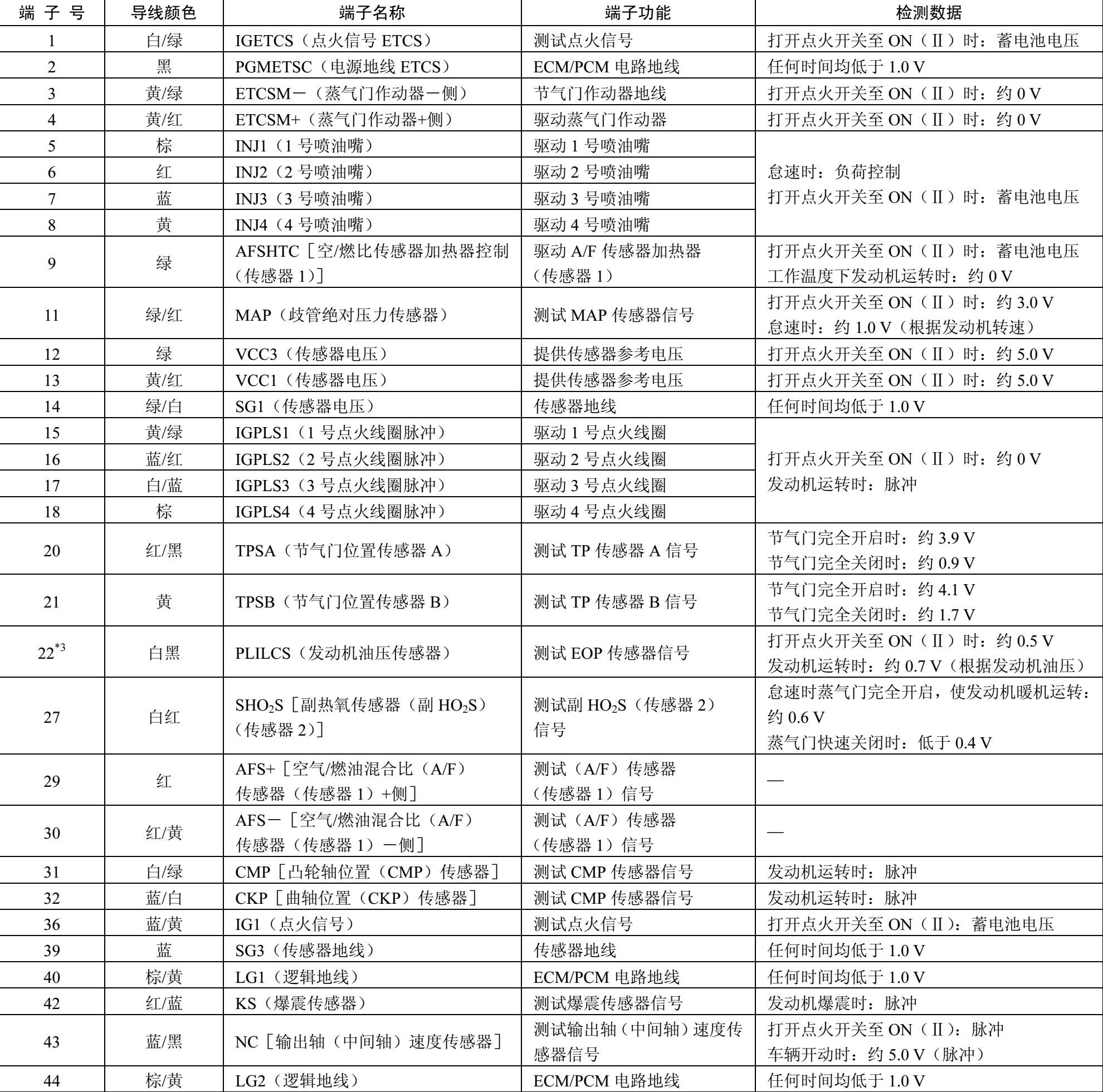

表2-3 ECM/PCM电控单元连接器C（○）（44 P）端子功能和检测数据
*3：EXI，VTI（B），VIT-S（B）型号
