ECM线束连接器如图1-18所示。其连接器（CAGA—K）端子功能和检测数据如表1-25所示，连接器（CAGA—A）连接器端子功能和检测数据如表1-26所示。

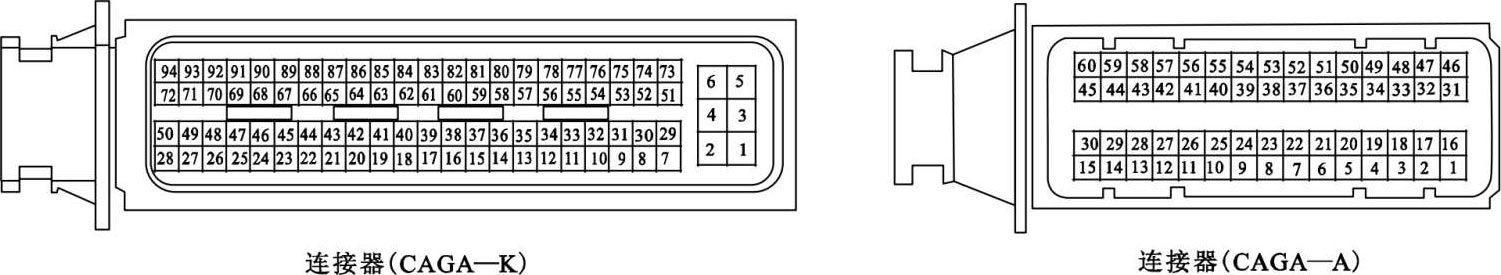

图1-18 ECM线束连接器（A/T）

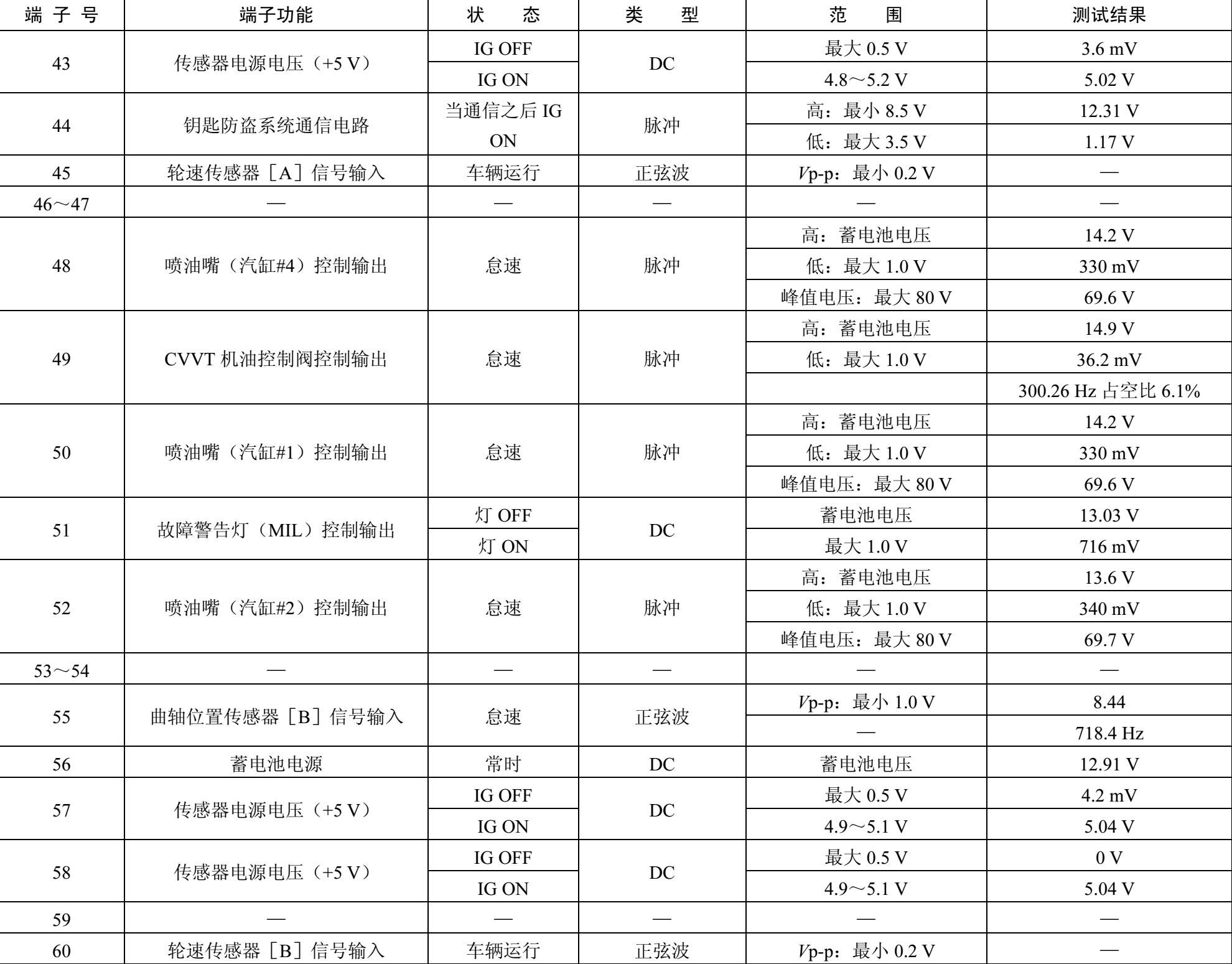

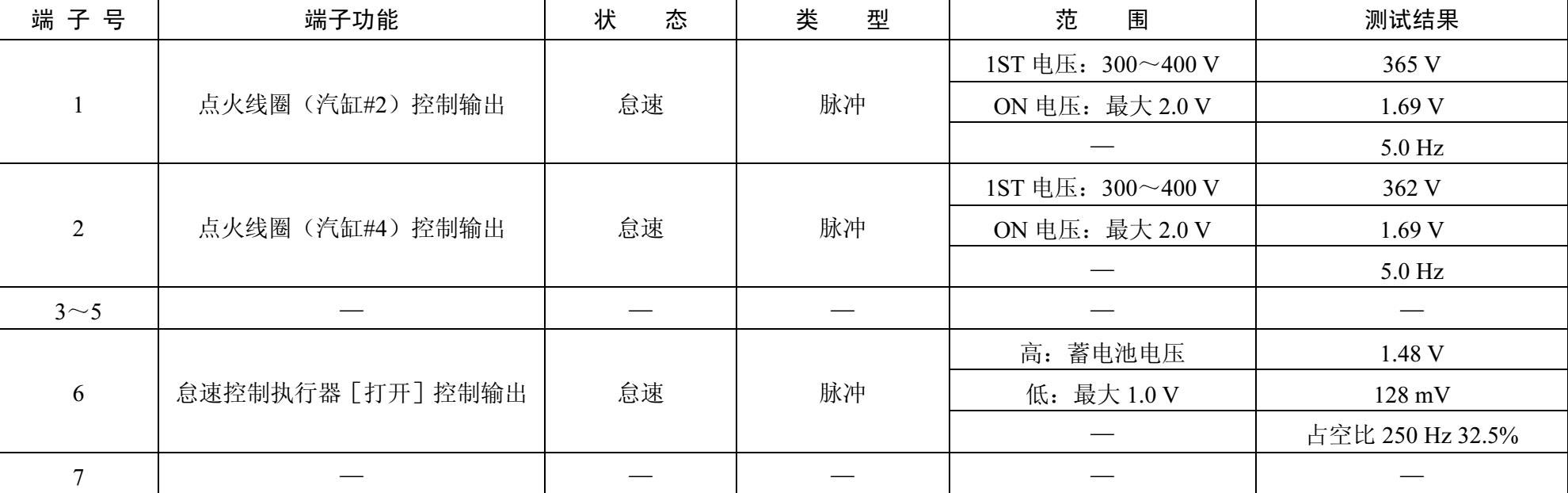

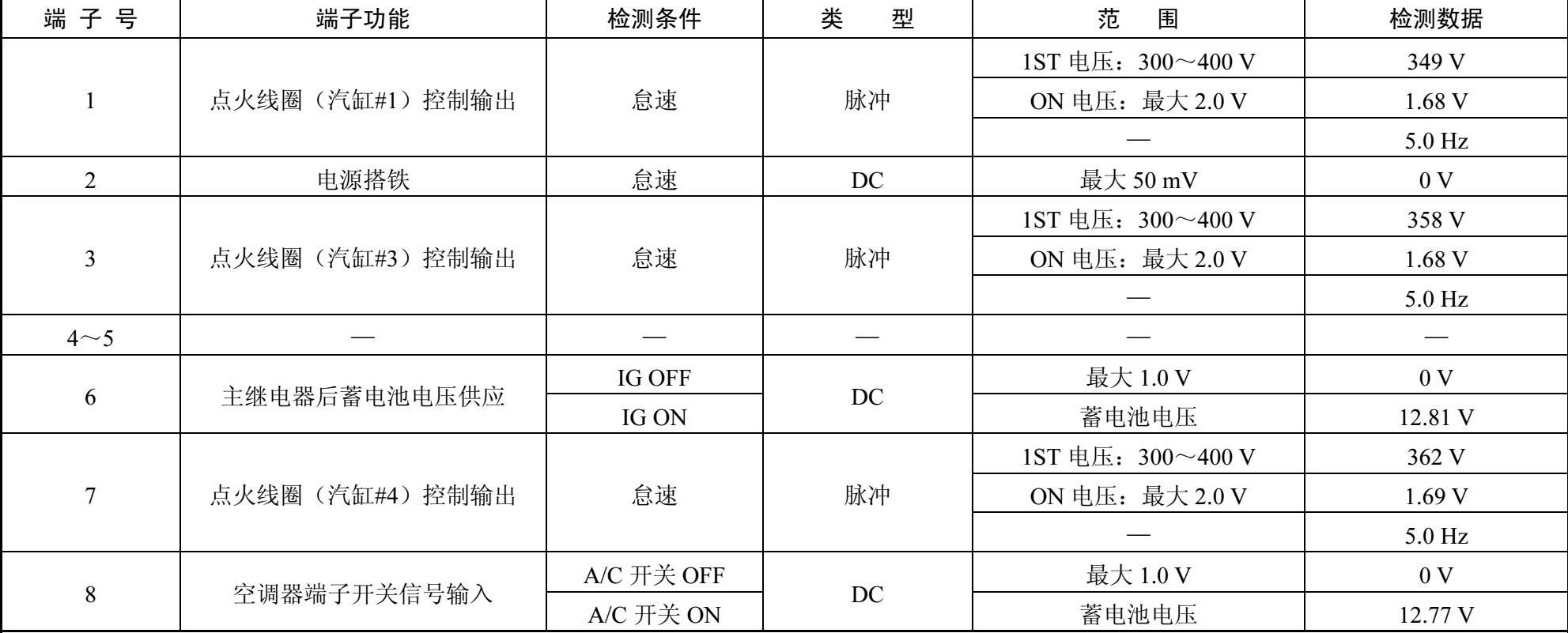

表1-25 ECM连接器（CAGA—K）端子功能和检测数据
（续表）

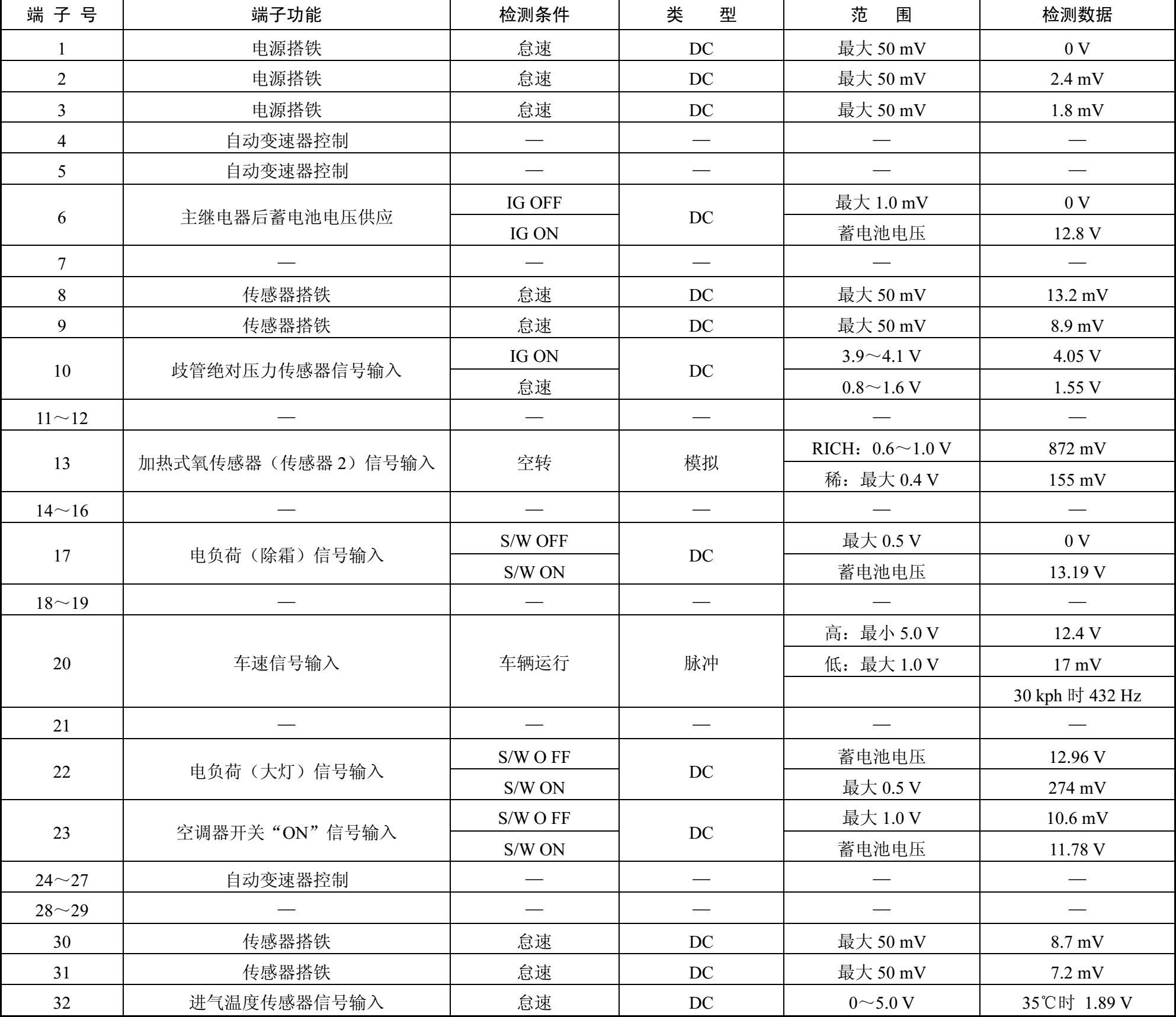

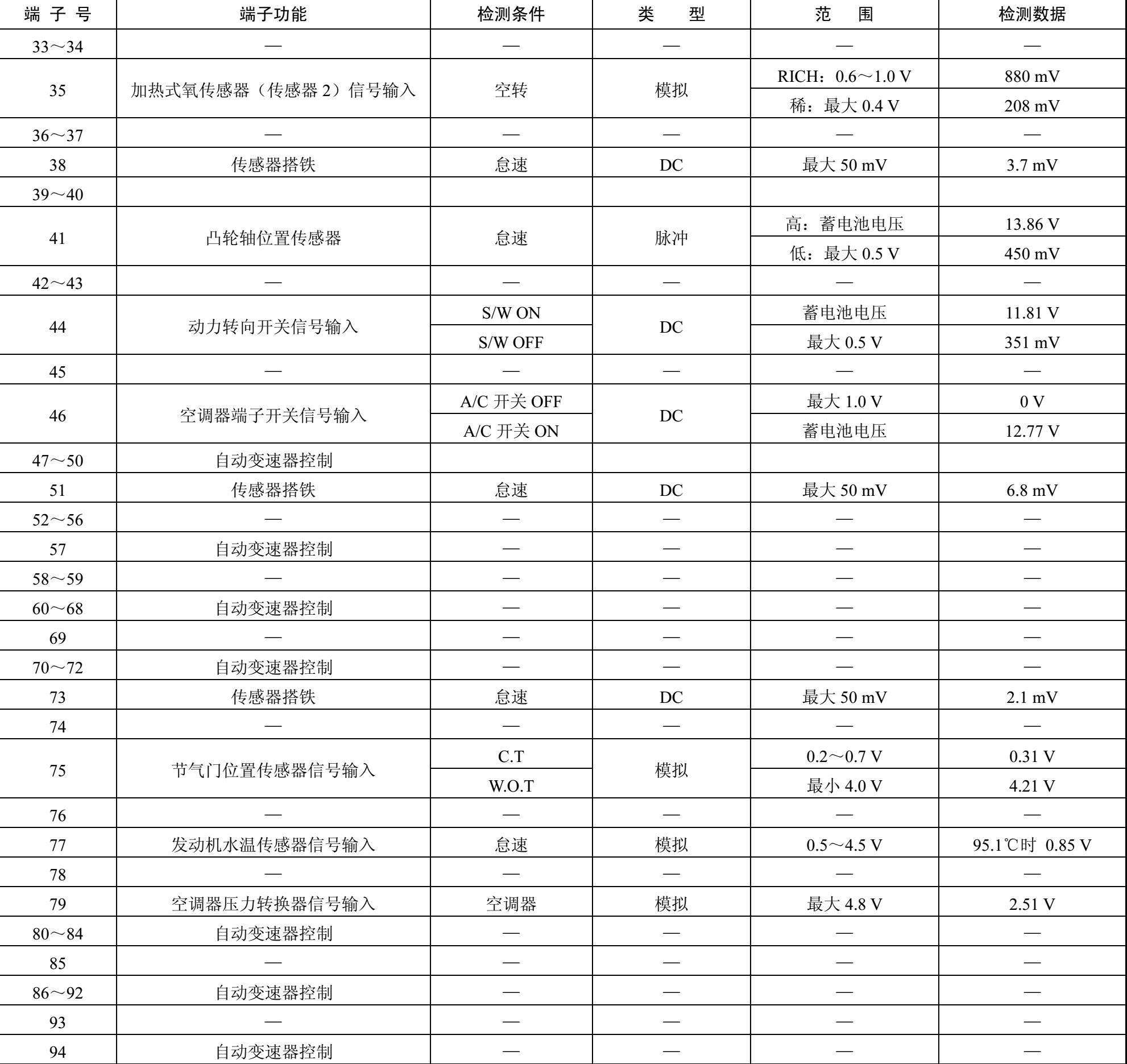

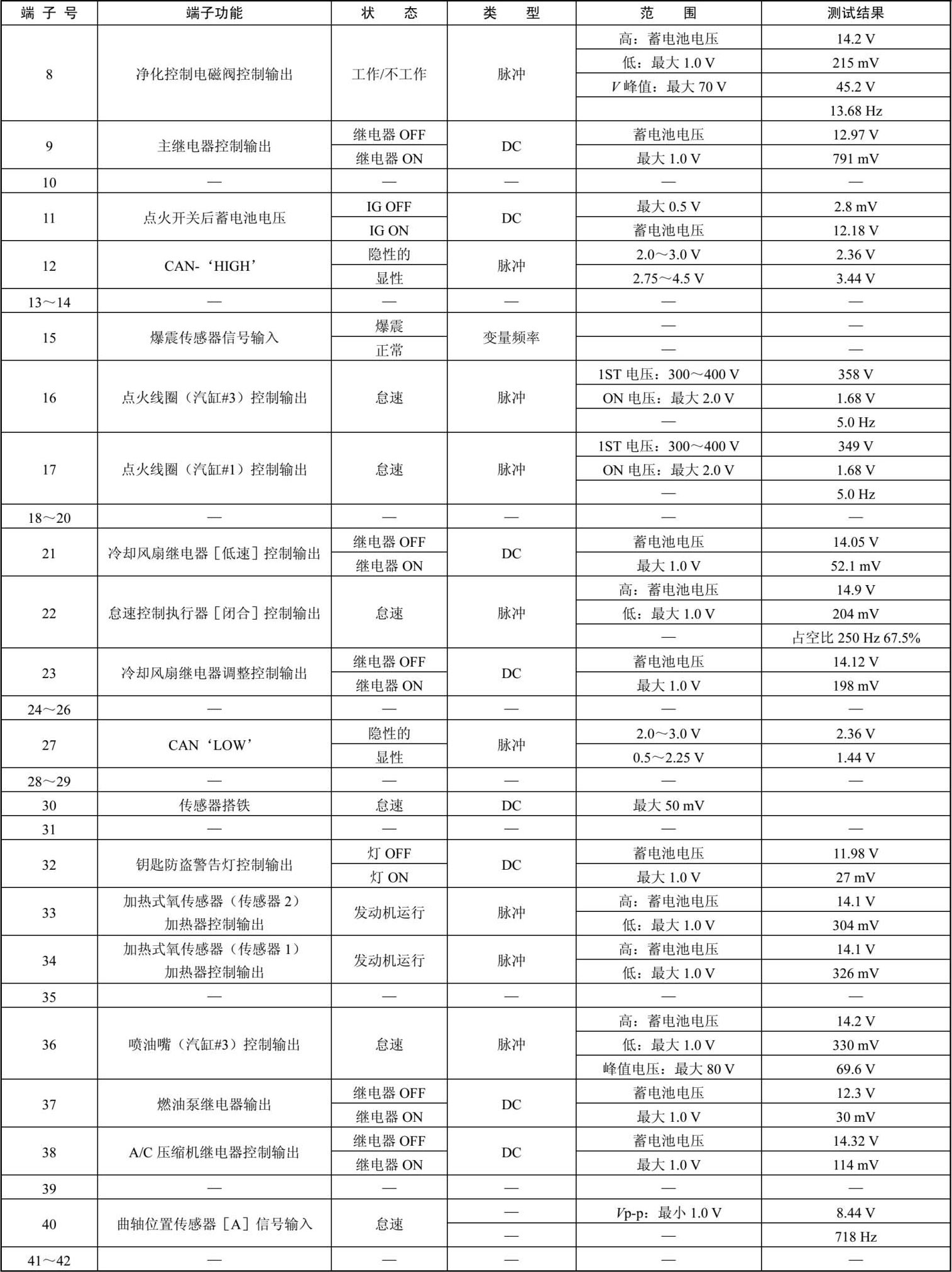

表1-26 ECM连接器（CAGA—A）端子功能和检测数据
（续表）
（续表）
ECM线束连接器端子功能和检测数据如表1-27所示。

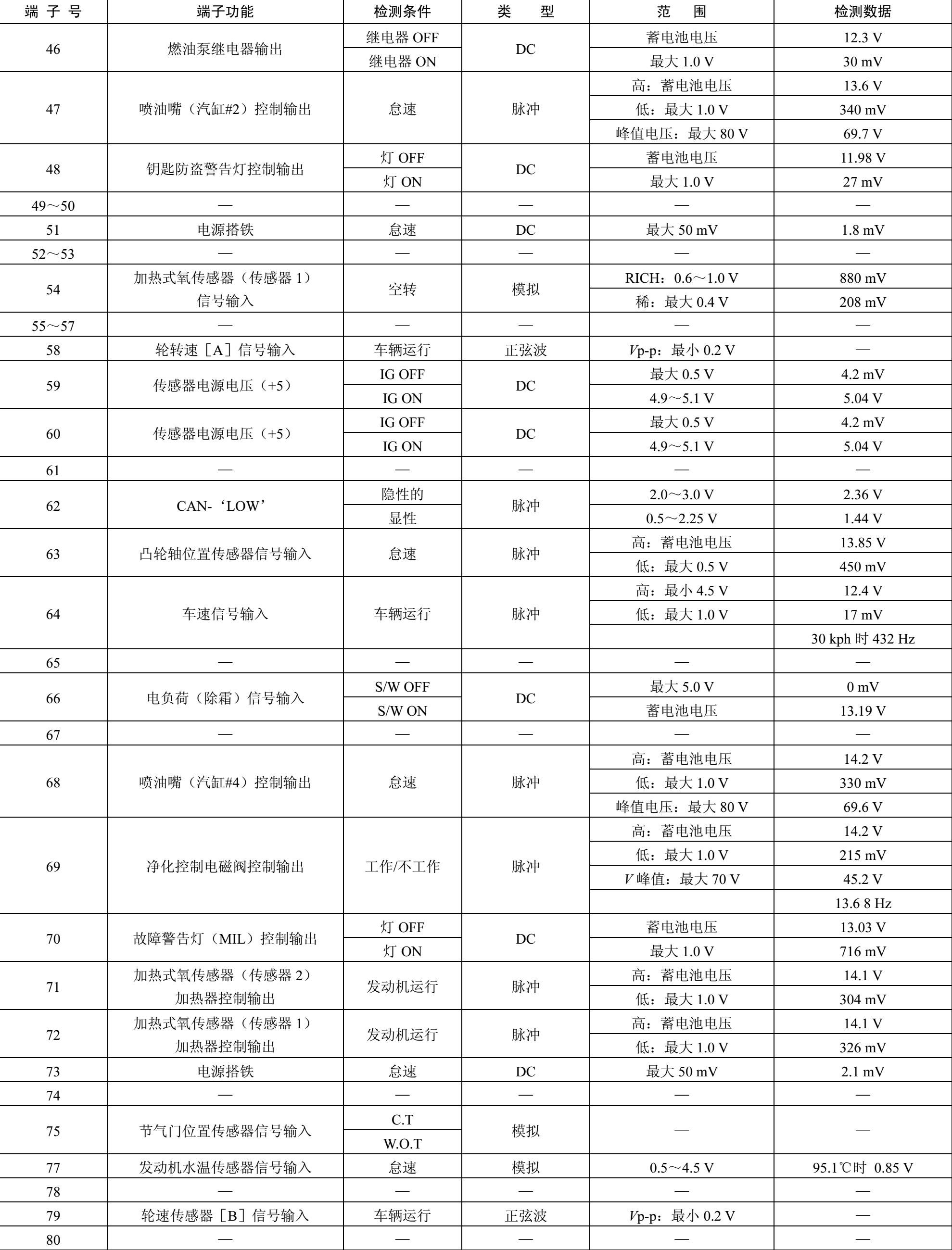

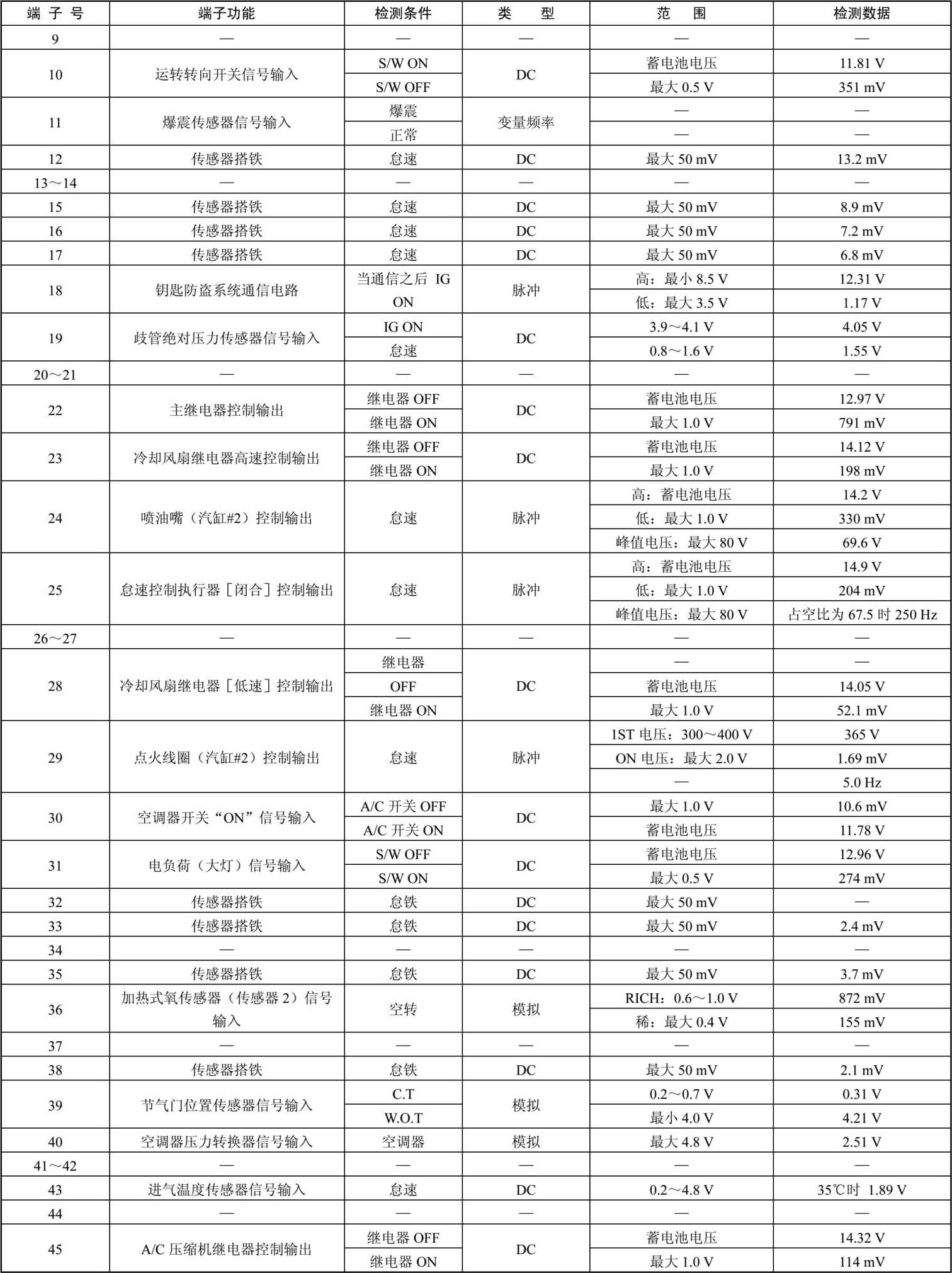

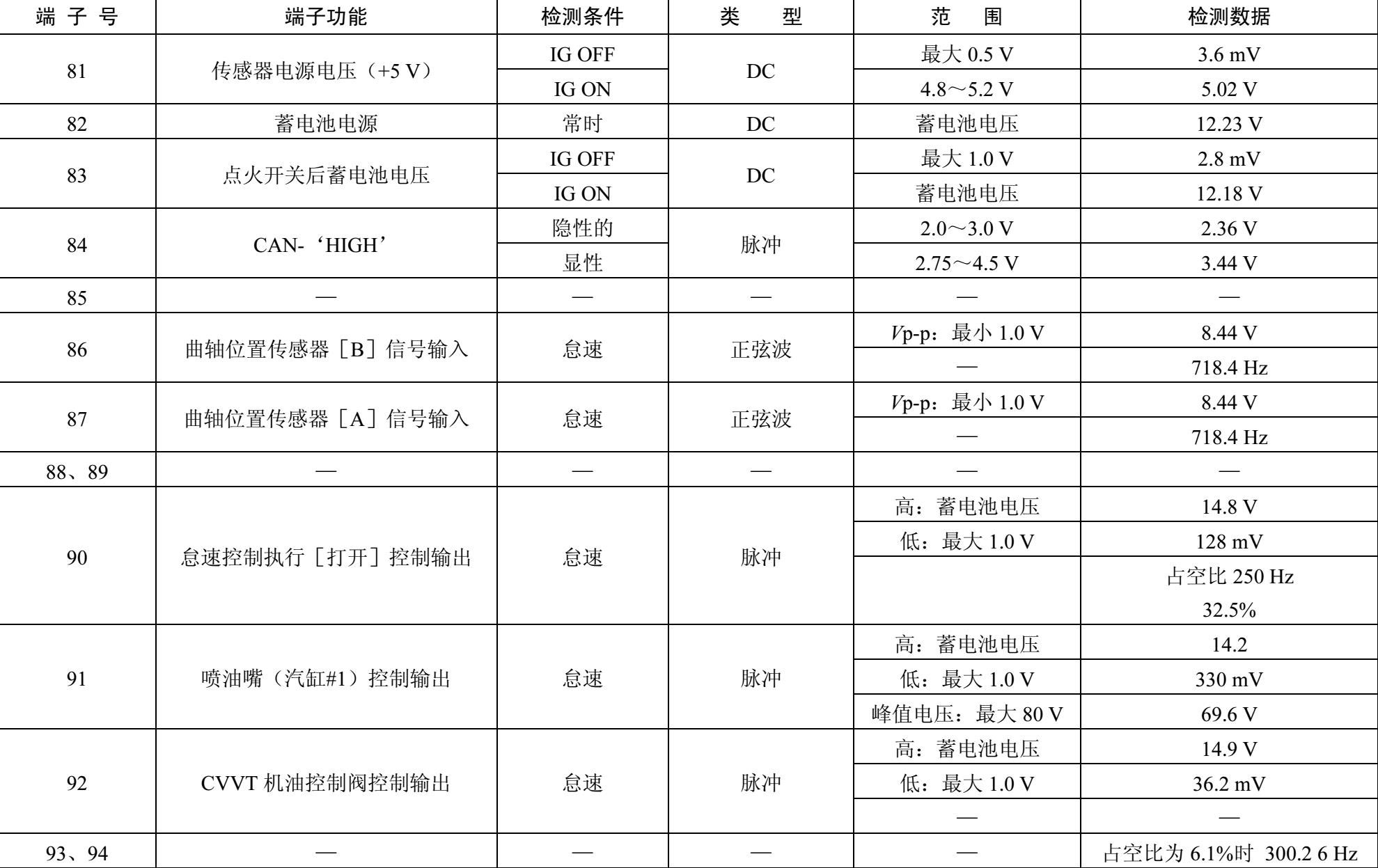

表1-27 ECM线束连接器端子功能和检测数据
（续表）
（续表）
（续表）
