二、G6BA型发动机控制系统

1. ECM C30—1线束侧连接器

ECM C30—1线束侧连接器如图1-8所示,其端子功能和检测数据如表1-10所示。

图1-8 ECM C30—1线束侧连接器

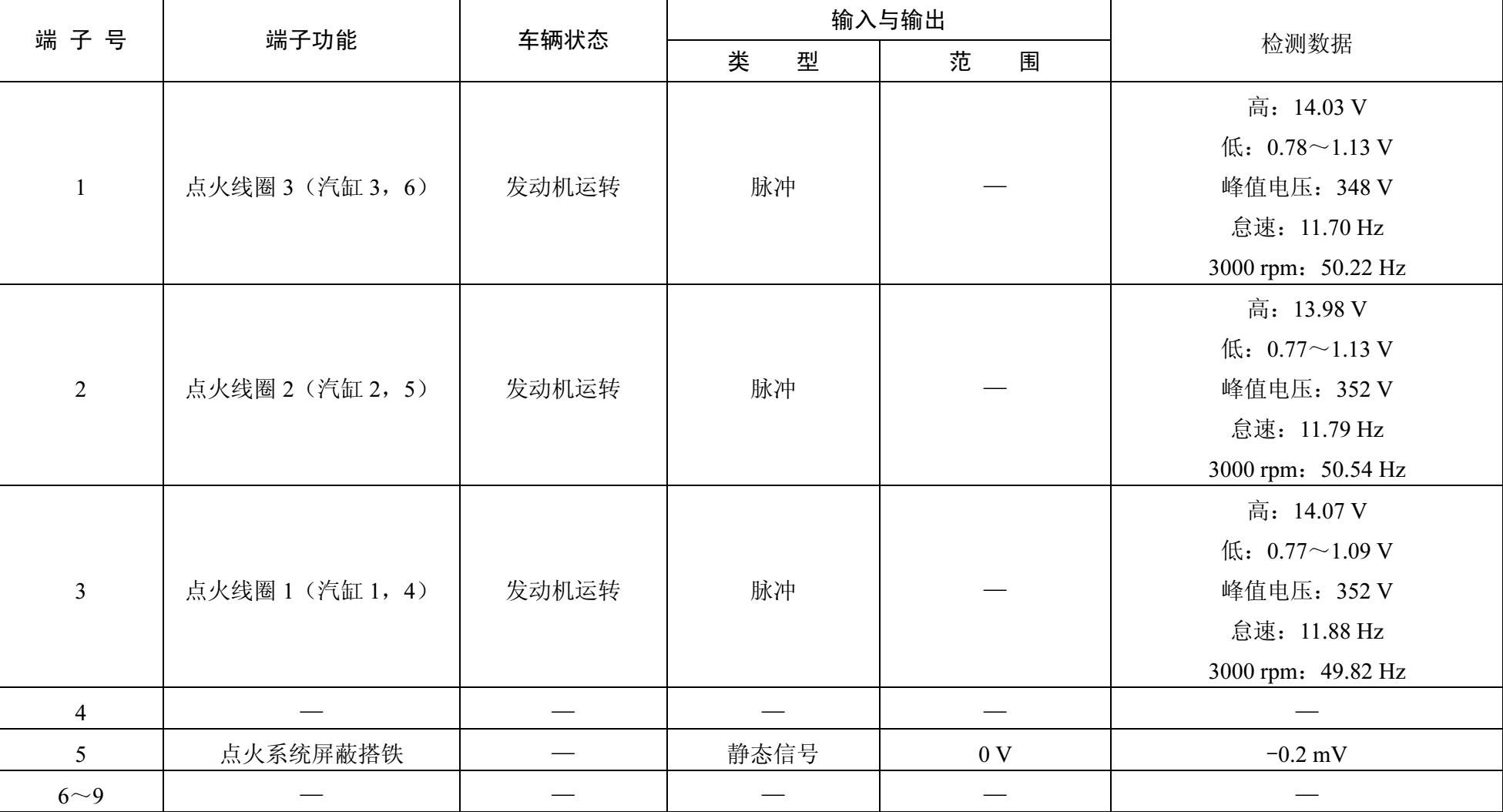

表1-10 ECM连接器C30—1端子功能和检测数据

2. ECM连接器C30—2端子功能和检测数据

ECM 连接器C30—2端子功能和检测数据如表1-11所示。

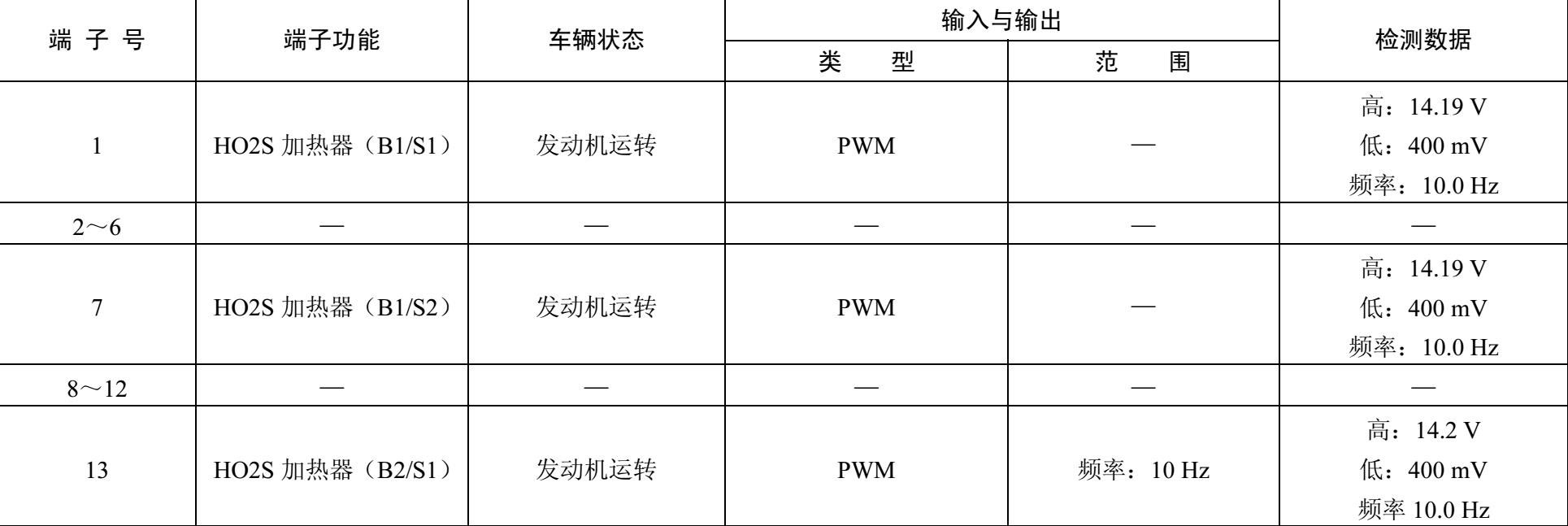

表1-11 ECM连接器C30—2端子功能和检测数据

(续表)

3. ECM连接器C30—3端子功能和检测数据

ECM连接器C30—3端子功能和检测数据如表1-12所示。

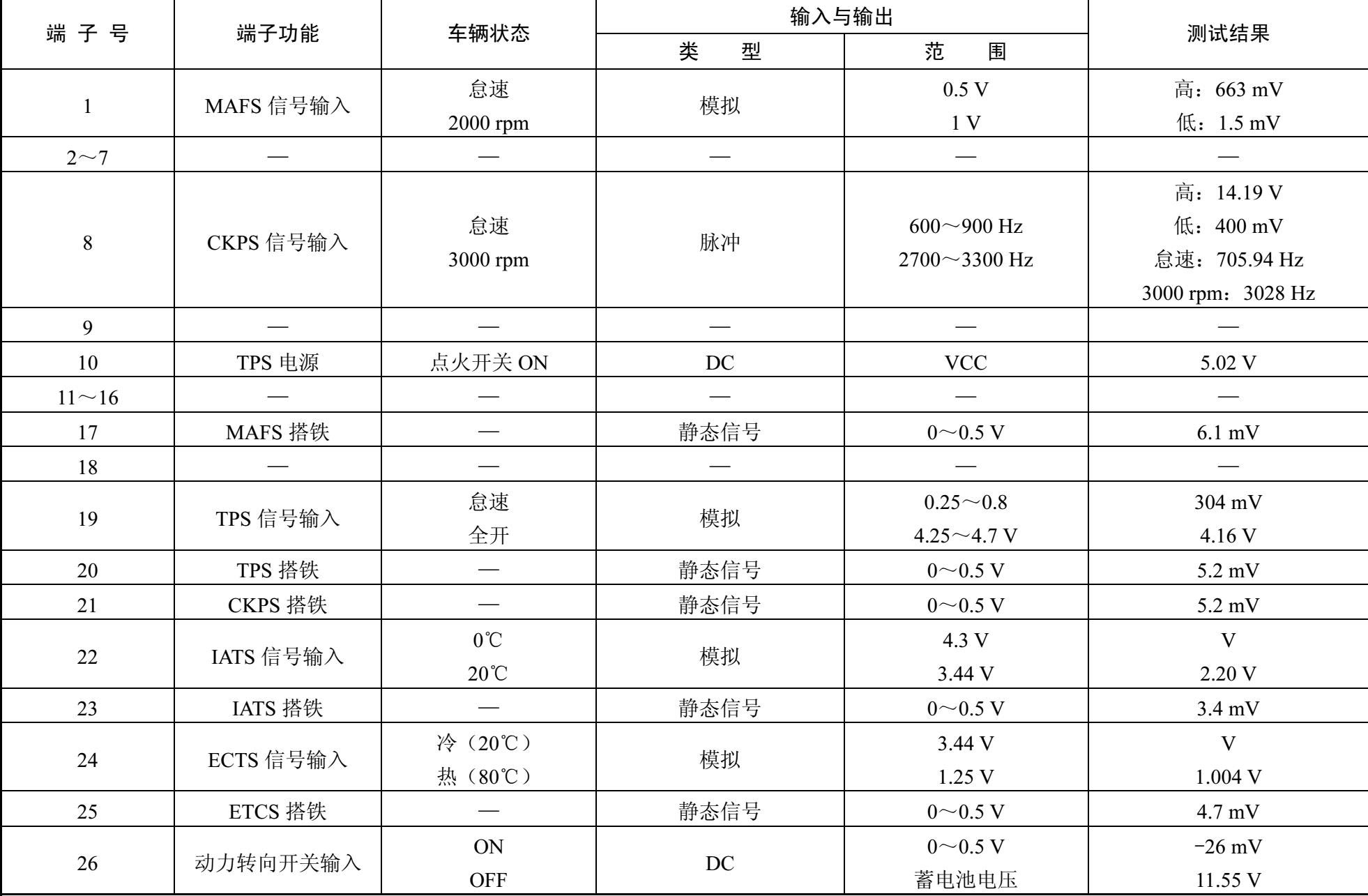

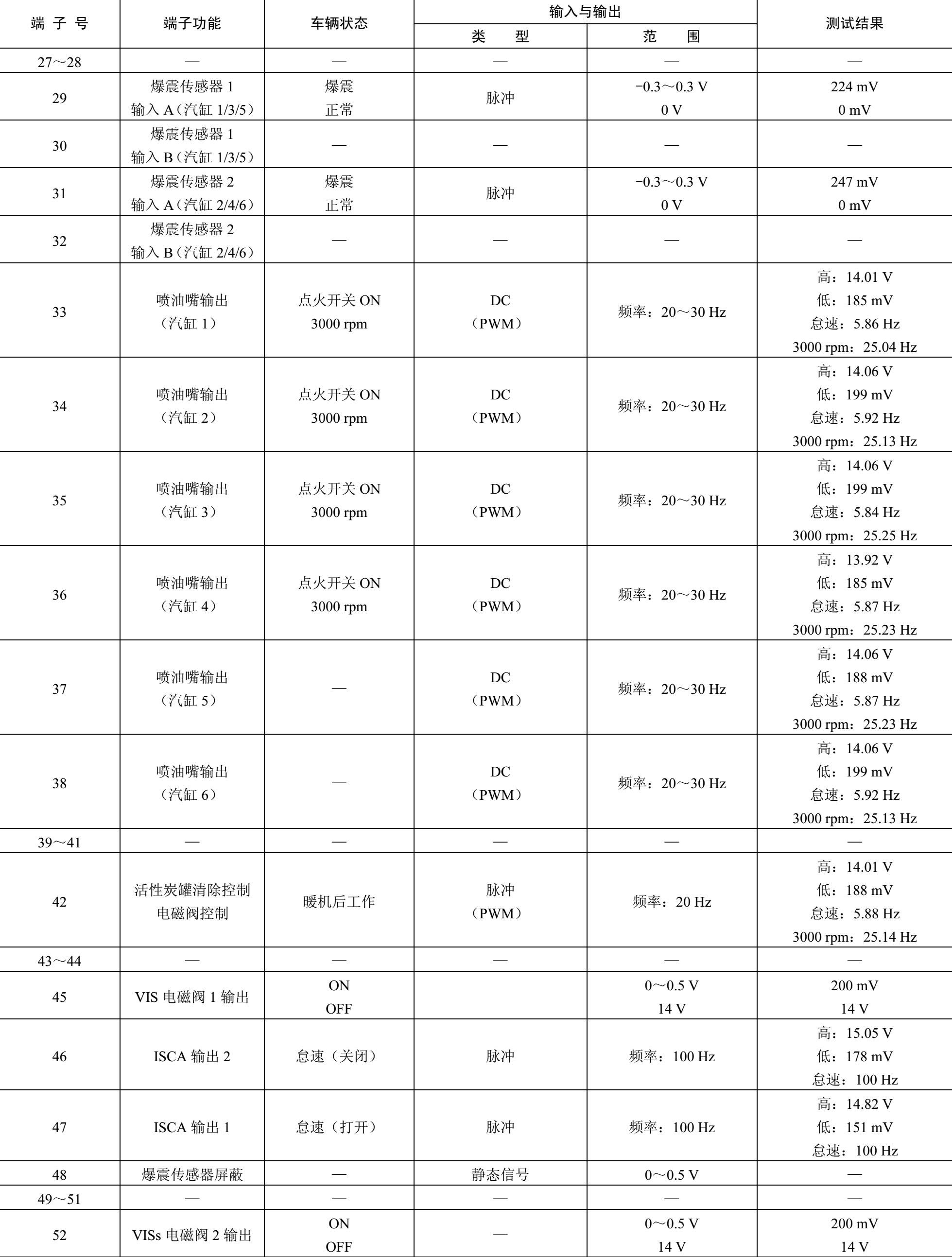

表1-12 ECM连接器C30—3端子功能和检测数据

(续表)

4. ECM连接器C30—4端子功能和检测数据

ECM连接器C30—4端子功能和检测数据如表1-13所示。

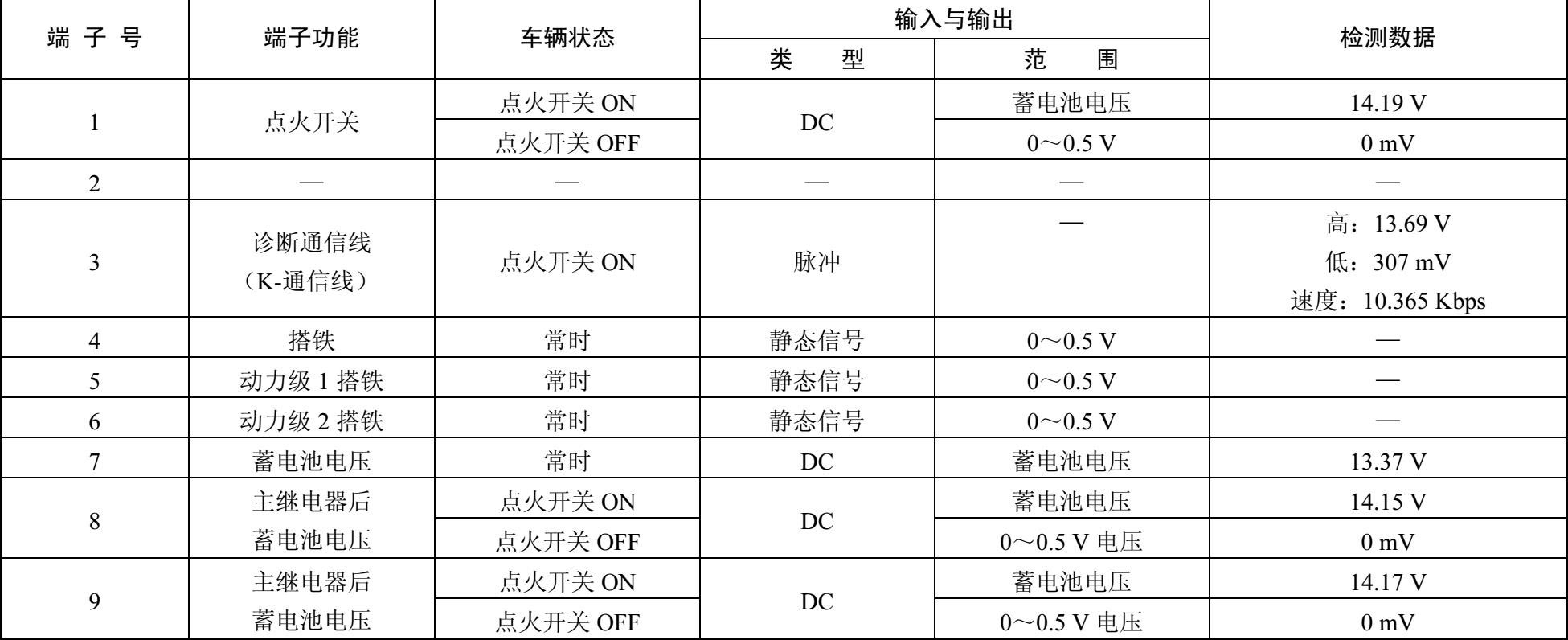

表1-13 ECM连接器C30—4端子功能和检测数据

(续表)

5. ECM连接器C30—5端子功能和检测数据

ECM连接器C30—5端子功能和检测数据如表1-14所示。

表1-14 ECM连接器C30—5端子功能和检测数据 ehg9klhzGI+De9yKRSygzr8wn2QZ6eDUBrwV94xddiyBTwBIBqQ2FTQQUDLlBjOY
