第1章
AutoCAD 2012入门

本章开始循序渐进地学习AutoCAD 2012绘图的有关基础知识，了解如何设置图形的系统参数、样板图，熟悉建立新的图形文件、打开已有文件的方法等。为后面进入系统学习准备必要的前提知识。

1.1 操作界面

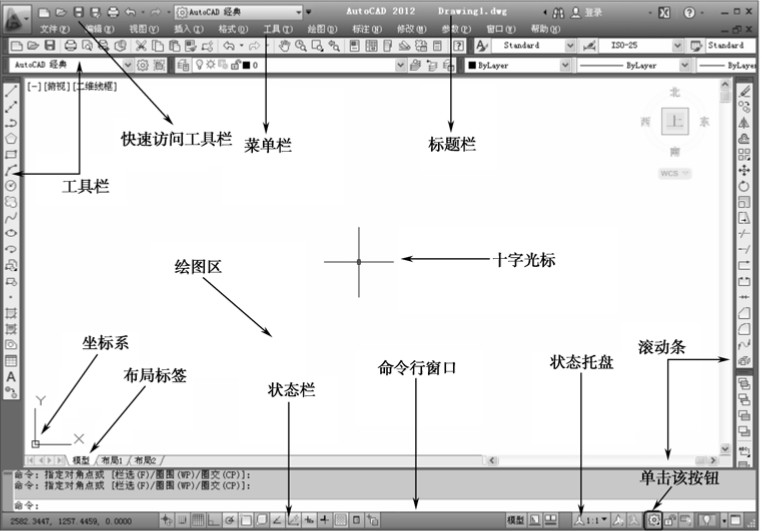

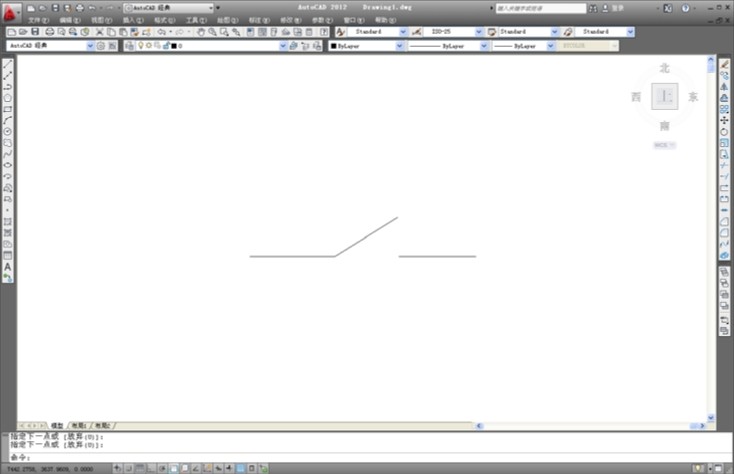

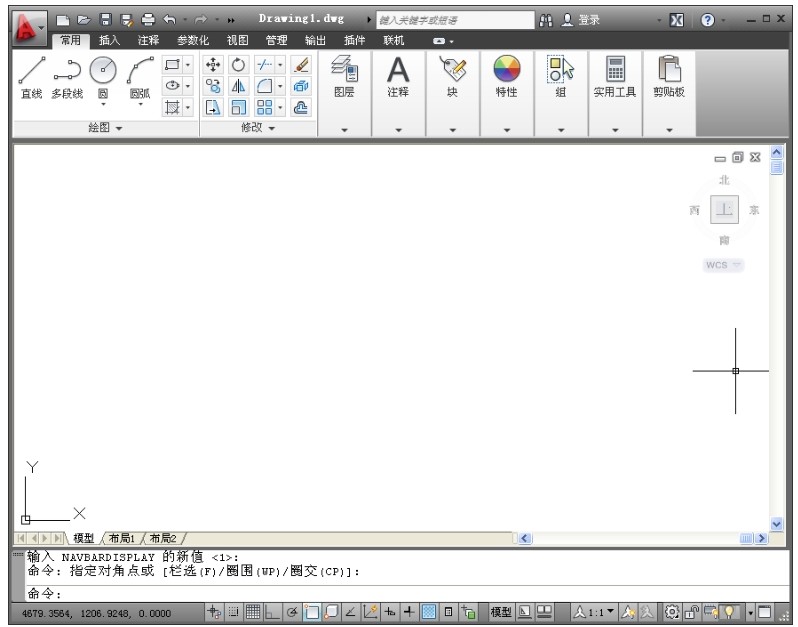

AutoCAD的操作界面是AutoCAD显示、编辑图形的区域。启动AutoCAD 2012后的默认界面如图1-1所示，这个界面是AutoCAD 2009以后出现的新界面风格，为了便于学习和使用过AutoCAD 2008及以前版本用户学习本书，本书采用AutoCAD经典风格的界面进行介绍。

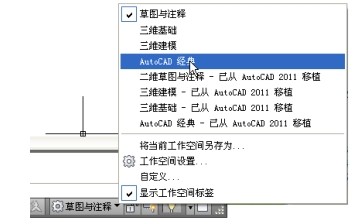

具体的转换方法是：单击界面右下角的“初始设置工作空间” 按钮，打开“工作空间”选择菜单，从中选择“AutoCAD经典”选项，如图1-2所示，系统转换到AutoCAD经典界面，如图1-3所示。

一个完整的AutoCAD经典操作界面包括标题栏、绘图区、十字光标、菜单栏、工具栏、坐标系图标、命令行窗口、状态栏、状态托盘、快速访问工具栏和交互信息工具栏、功能区、布局标签及滚动条等。

1.1.1 标题栏

在AutoCAD 2012中文版绘图窗口的最上端是标题栏。在标题栏中，显示了系统当前正在运行的应用程序（AutoCAD 2012和用户正在使用的图形文件）。用户第一次启动AutoCAD时，在AutoCAD 2012绘图窗口的标题栏中，将显示AutoCAD 2012在启动时创建并打开的图形文件的名字Drawing1.dwg，如图1-3所示。

1.1.2 绘图区

绘图区是指在标题栏下方的大片空白区域，绘图区域是用户使用AutoCAD 2012绘制图形的区域，用户完成一幅设计图形的主要工作都是在绘图区域中完成的。

在绘图区域中，还有一个作用类似光标的十字线，其交点反映了光标在当前坐标系中的位置。在AutoCAD 2012中，将该十字线称为光标，AutoCAD通过光标显示当前点的位置。十字线的方向与当前用户坐标系的X轴、Y轴方向平行，十字线的长度系统预设为屏幕大小的5  ，如图1-4所示。

1．修改图形窗口中十字光标的大小

光标的长度系统预设为屏幕大小的5  ，用户可以根据绘图的实际需要更改其大小。改变光标大小的方法为：

在绘图窗口中选择“工具”菜单中的“选项”命令。屏幕上将弹出“选项”对话框，打开“显示”选项卡，在“十字光标大小”区域的编辑框中直接输入数值，或者拖动编辑框后的滑块，即可以对十字光标的大小进行调整，如图1-4所示。

此外，还可以通过设置系统变量CURSORSIZE的值，实现对其大小的更改。方法是在命令行输入：

在提示下输入新值即可。默认值为5 。

2．修改绘图窗口的颜色

在默认情况下，AutoCAD 2012的绘图窗口是黑色背景、白色线条，这不符合绝大多数用户的习惯，因此修改绘图窗口颜色是大多数用户都需要进行的操作。

修改绘图窗口颜色的步骤为：

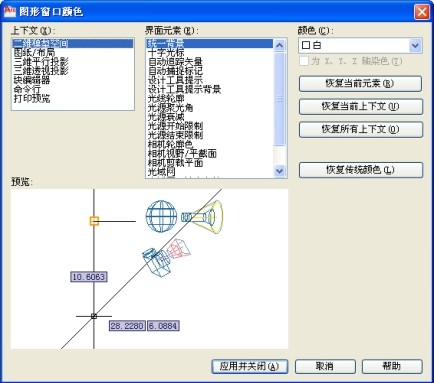

（1）在如图 1-4 所示的选项卡中单击“窗口元素”区域中的“颜色”按钮，将打开如图1-5所示的“图形窗口颜色”对话框。

（2）单击该对话框中“颜色”字样下边的下拉箭头，在打开的下拉列表中，选择需要的窗口颜色，然后单击“应用并关闭”按钮，此时AutoCAD 2012的绘图窗口变成了窗口背景色，通常按视觉习惯选择白色为窗口颜色。

1.1.3 坐标系图标

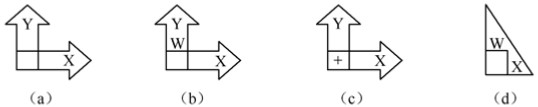

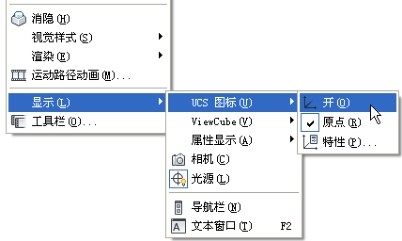

在绘图区域的左下角，有一个箭头指向图标，称为坐标系图标，表示用户绘图时正使用的坐标系形式，如图 1-3 所示。坐标系图标的作用是为点的坐标确定一个参照系。根据工作需要，用户可以选择将其关闭。方法是选择菜单命令：视图→显示→UCS图标→√开，如图1-6所示。

1.1.4 菜单栏

在AutoCAD 2012绘图窗口标题栏的下方，是AutoCAD 2012的菜单栏。同其他Windows程序一样，AutoCAD 2012的菜单也是下拉形式的，并在菜单中包含子菜单。AutoCAD 2012的菜单栏中包含12个菜单：“文件”、“编辑”、“视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”、“参数”、“窗口”和“帮助”，这些菜单，几乎包含了AutoCAD 2012的所有绘图命令，后面的章节将围绕这些菜单展开讲述具体内容，在此从略。

一般来讲，AutoCAD 2012下拉菜单中的命令有以下3种。

1．带有小三角形的菜单命令

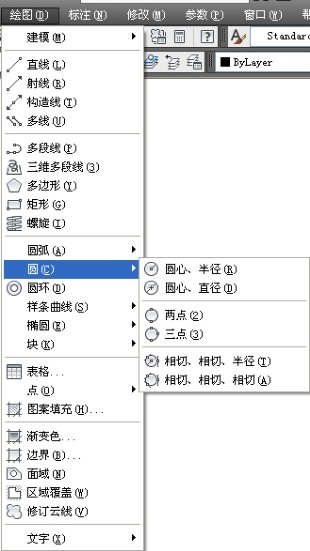

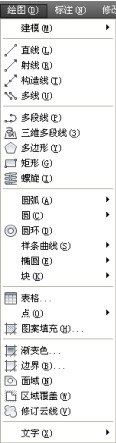

这种类型的命令后面带有子菜单。例如，单击菜单栏中的“绘图”菜单，指向其下拉菜单中的“圆”命令，屏幕上就会进一步下拉出“圆”子菜单中所包含的命令，如图1-7所示。

2．打开对话框的菜单命令

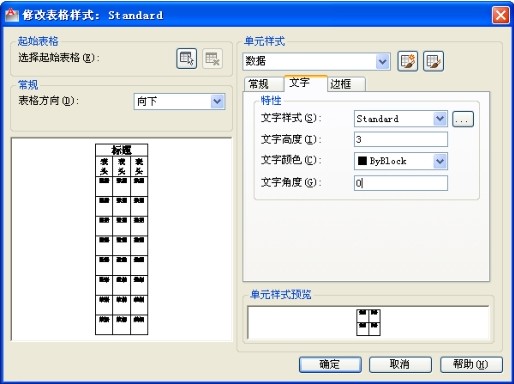

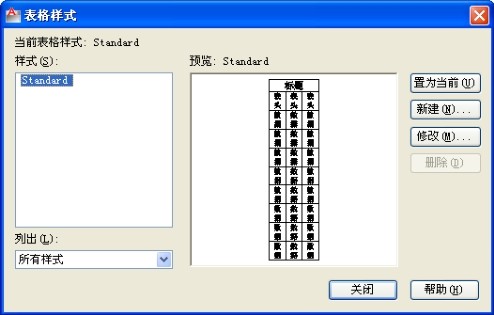

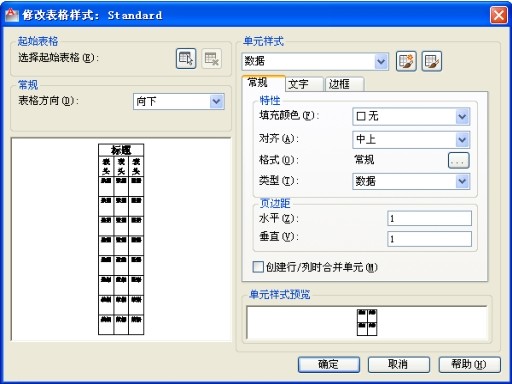

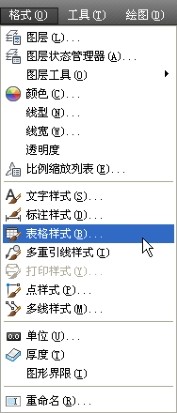

这种类型的命令，后面带有省略号。例如，单击菜单栏中的“格式”菜单，选择其下拉菜单中的“表格样式（B）...”命令，如图1-8所示。屏幕上就会打开对应的“表格样式”对话框，如图1-9所示。

3．直接操作的菜单命令

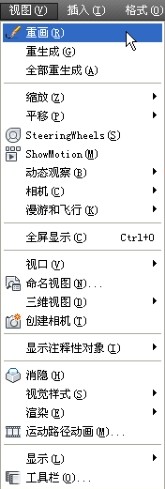

这种类型的命令将直接进行相应的绘图或其他操作。例如，选择视图菜单中的“重画”命令，系统将直接对屏幕图形进行重生成，如图1-10所示。

1.1.5 工具栏

工具栏是一组图标型工具的集合，把光标移动到某个图标，稍停片刻即在该图标一侧显示相应的工具提示，同时在状态栏中，显示对应的说明和命令名。此时，点取图标也可以启动相应命令。

在默认情况下，可以见到绘图区顶部的“标准”工具栏、“样式”工具栏、“特性”工具栏，以及“图层”工具栏（如图1-11所示）和位于绘图区左侧的“绘制”工具栏，位于右侧的“修改”工具栏和“绘图次序”工具栏（如图1-12所示）。

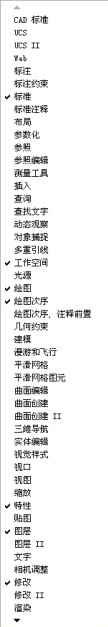

将光标放在任一工具栏的非标题区，单击鼠标右键，系统会自动打开单独的工具栏标签，如图 1-13 所示。用鼠标左键单击某一个未在界面显示的工具栏名，系统自动在界面打开该工具栏。反之，关闭工具栏。

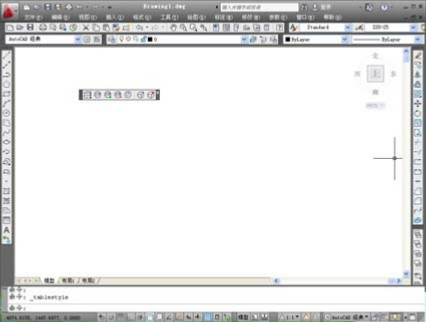

工具栏可以在绘图区“浮动”（如图 1-14 所示），此时显示该工具栏标题，并可关闭该工具栏，用鼠标可以拖动“浮动”工具栏到图形区边界，使它变为“固定”工具栏，此时该工具栏标题隐藏。也可以把“固定”工具栏拖出，使它成为“浮动”工具栏。

在有些图标的右下角带有一个小三角，按住鼠标左键会打开相应的工具栏，按住鼠标左键，将光标移动到某一图标上然后松手，该图标就为当前图标。单击当前图标，执行相应命令，如图1-15所示。

1.1.6 命令行窗口

命令行窗口是输入命令名和显示命令提示的区域，默认的命令行窗口布置在绘图区下方，是若干文本行，如图1-16所示。对命令行窗口，有以下几点需要说明。

（1）移动拆分条，可以扩大与缩小命令行窗口。

（2）可以拖动命令行窗口，布置在屏幕上的其他位置。默认情况下布置在图形窗口的下方。

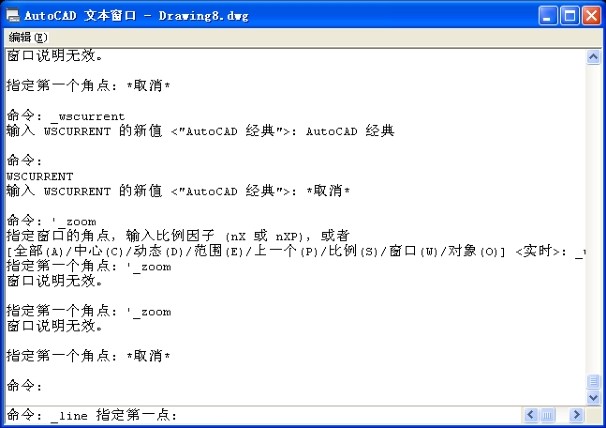

（3）对当前命令行窗口中输入的内容，可以按 F2 键用文本编辑的方法进行编辑，如图1-16所示。AutoCAD文本窗口和命令行窗口相似，它可以显示当前AutoCAD进程中命令的输入和执行过程，在执行AutoCAD某些命令时，它会自动切换到文本窗口，列出有关信息。

（4）AutoCAD通过命令行窗口，反馈各种信息，包括出错信息。因此，用户要时刻关注在命令行窗口中出现的信息。

1.1.7 布局标签

AutoCAD 2012系统默认设定一个模型空间布局标签和“布局1”、“布局2”两个图纸空间布局标签。在这里有两个概念需要解释一下。

1．布局

布局是系统为绘图设置的一种环境，包括图纸大小、尺寸单位、角度设定、数值精确度等，在系统预设的 3 个标签中，这些环境变量都按默认设置。用户根据实际需要改变这些变量的值。比如，默认的尺寸单位是米制的毫米，如果绘制的图形的单位是英制的英寸，就可以改变尺寸单位环境变量的设置，具体方法在后面章节介绍。用户也可以根据需要设置符合自己要求的新标签，具体方法也在后面章节介绍。

2．模型

AutoCAD的空间分为模型空间和图纸空间。模型空间是我们通常绘图的环境，而在图纸空间中，用户可以创建叫做“浮动视口”的区域，以不同视图显示所绘图形。用户可以在图纸空间中调整浮动视口并决定所包含视图的缩放比例。如果选择图纸空间，则可打印多个视图，用户可以打印任意布局的视图。在后面的章节中，将详细讲解有关模型空间与图纸空间的有关知识，请注意学习体会。

AutoCAD 2012系统默认打开模型空间，用户可以通过鼠标左键单击选择需要的布局。

1.1.8 状态栏

状态栏在屏幕的底部，左端显示绘图区中光标定位点的坐标X、Y、Z，在右侧依次有“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、“动态数据输入”、“允许/禁止动态”、“线宽”和“模型”10个功能开关按钮，如图1-17所示。左键单击这些开关按钮，可以实现这些功能的开、关。

状态栏的中部是注释比例的显示，如图1-18所示。

通过状态栏中的图标，可以很方便地访问注释比例常用功能。

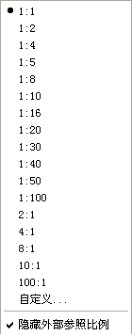

（1）注释比例：左键单击注释比例右下角小三角符号弹出注释比例列表，如图1-19所示，可以根据需要选择适当的注释比例。

（2） ：注释可见性，当图标亮显时表示显示所有比例的注释性对象；当图标变暗时表示仅显示当前比例的注释性对象。

（3） ：注释比例更改时，自动将比例添加到注释对象。

状态栏的右下角是状态栏托盘，如图1-20所示。

通过状态栏托盘中的图标，可以很方便地访问常用功能。右键单击状态栏或左键单击右下角小三角符号可以控制开关按钮的显示与隐藏或更改托盘设置。以下是在状态栏托盘中显示的图标。

（1）工具栏/窗口位置锁：可以控制是否锁定工具栏或图形窗口在图形界面上的位置。在位置锁图标上右键单击，系统打开工具栏/窗口位置锁右键菜单，如图1-21所示。可以选择打开或锁定相关选项位置。

（2）全屏显示：可以清除 Windows 窗口中的标题栏、工具栏和选项板等界面元素，使AutoCAD的绘图窗口全屏显示。

1.1.9 滚动条

AutoCAD 2012的绘图窗口中，在窗口的下方和右侧还提供了用来浏览图形的水平和竖直方向的滚动条。在滚动条中单击鼠标或拖动滚动条中的滚动块，用户可以在绘图窗口中按水平或竖直两个方向浏览图形。

1.1.10 状态托盘

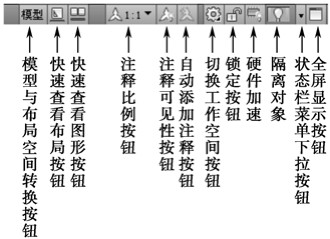

状态托盘包括一些常见的显示工具和注释工具，包括模型空间与布局空间转换工具，如图1-22所示，通过这些按钮可以控制图形或绘图区的状态。

（1）模型与布局空间转换按钮：在模型空间与布局空间之间进行转换。

（2）快速查看布局按钮：快速查看当前图形在布局空间的布局。

（3）快速查看图形按钮：快速查看当前图形在模型空间的图形位置。

（4）注释比例按钮：左键单击注释比例右下角小三角符号弹出注释比例列表，如图 1-23所示，可以根据需要选择适当的注释比例。

（5）注释可见性按钮：当图标亮显时表示显示所有比例的注释性对象；当图标变暗时表示仅显示当前比例的注释性对象。

（6）自动添加注释按钮：注释比例更改时，自动将比例添加到注释对象。

（7）切换工作空间按钮：进行工作空间转换。

（8）锁定按钮：控制是否锁定工具栏或图形窗口在图形界面上的位置。

（9）硬件加速按钮：设定图形卡的驱动程序，以及设置硬件加速的选项。

（10）隔离对象：当选择隔离对象时，在当前视图中显示选定对象，所有其他对象都暂时隐藏；当选择隐藏对象时，在当前视图中暂时隐藏选定对象，所有其他对象都可见。

（11）状态栏菜单下拉按钮：单击该下拉按钮，如图 1-24 所示，可以选择打开或锁定相关选项位置。

（12）全屏显示按钮：该选项可以清除操作界面中的标题栏、工具栏和选项板等界面元素，使AutoCAD的绘图窗口全屏显示，如图1-25所示。

1.1.11 快速访问工具栏和交互信息工具栏

1．快速访问工具栏

该工具栏包括“新建”、“打开”、“保存”、“放弃”、“重做”和“打印”等几个最常用的工具。用户也可以单击本工具栏后面的下拉按钮设置需要的常用工具。

2．交互信息工具栏

该工具栏包括“搜索”、“速博应用中心”、“通信中心”、“收藏夹”和“帮助”等几个常用的数据交互访问工具。

1.1.12 功能区

功能区包括“常用”、“插入”、“注释”、“参数化”、“视图”、“管理”、“输出”和“联机”8 个功能区，每个功能区集成了相关的操作工具，方便用户的使用。用户可以单击功能区选项后面的 按钮控制功能的展开与收缩。

打开或关闭功能区的操作方式如下：

1.2 配置绘图系统

由于每台计算机所使用的显示器、输入设备和输出设备的类型不同，用户喜好的风格及计算机的目录设置也是不同的，所以每台计算机都是独特的。一般来讲，使用AutoCAD 2012的默认配置就可以绘图，但为了使用用户的定点设备或打印机，以及提高绘图的效率， AutoCAD推荐用户在开始作图前先进行必要的配置。

【执行方式】

命令行：preferences

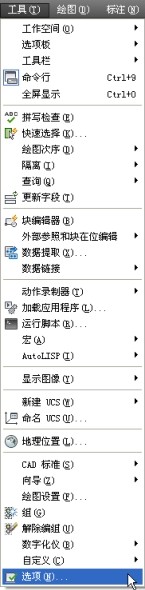

菜单：工具→选项

右键菜单：选项（单击鼠标右键，系统打开右键菜单，其中包括一些最常用的命令，如图1-26所示。）

【操作格式】

执行上述命令后，系统自动打开“选项”对话框。用户可以在该对话框中选择有关选项，对系统进行配置。下面只就其中主要的几个选项卡进行说明，其他配置选项，在后面用到时再作具体说明。

1.2.1 显示配置

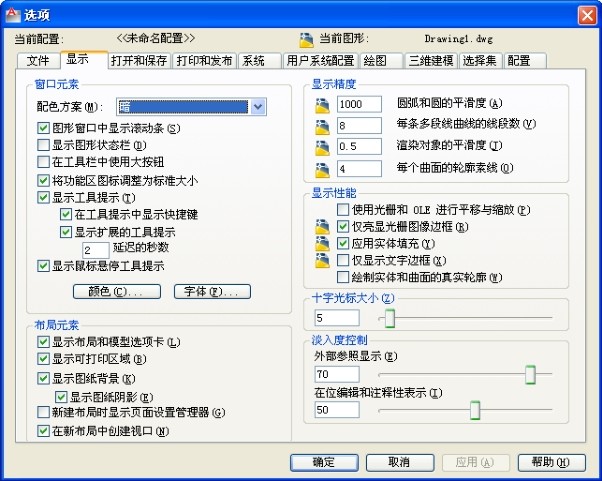

“选项”对话框中的第2个选项卡为“显示”，该选项卡控制AutoCAD窗口的外观，如图1-4所示。该选项卡设定屏幕菜单、滚动条显示与否、固定命令行窗口中文字行数、AutoCAD的版面布局设置、各实体的显示分辨率以及AutoCAD运行时的其他各项性能参数的设定等。前面已经讲述了屏幕菜单设定、屏幕颜色、光标大小等知识，其余有关选项的设置读者可参照“帮助”文件学习。

在设置实体显示分辨率时，请务必记住，显示质量越高，即分辨率越高，计算机计算的时间越长，因此千万不要将其设置得太高。显示质量设定在一个合理的程度是很重要的。

1.2.2 系统配置

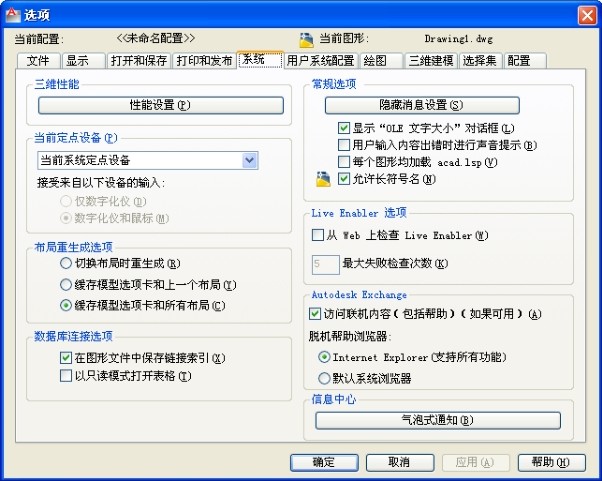

“选项”对话框中的第5个选项卡为“系统”, 如图1-27所示。该选项卡用来设置AutoCAD系统的有关特性。

（1）“三维性能”选项组：设定当前3D图形的显示特性，可以选择系统提供的3D图形显示特性配置，也可以单击“性能设置”按钮自行设置该特性。

（2）“当前定点设备”选项组：安装及配置定点设备，如数字化仪和鼠标。具体如何配置和安装，请参照定点设备的用户手册。

（3）“常规选项”选项组：确定是否选择系统配置的有关基本选项。

（4）“布局重生成选项”选项组：确定切换布局时是否重生成或缓存模型选项卡和布局。

（5）“数据库连接选项”选项组：确定数据库连接的方式。

（6）“Live Enabler选项”选项组：确定在Web上检查Live Enabler失败的次数。

1.3 设置绘图环境

1.3.1 绘图单位设置

【执行方式】

命令行：DDUNITS（或UNITS）

菜单：格式→单位

【操作格式】

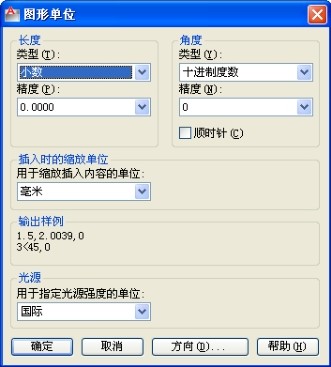

执行上述命令后，系统打开“图形单位”对话框，如图1-28所示。该对话框用于定义单位和角度格式。

【选项说明】

（1）“长度”与“角度”选项组：指定测量的长度与角度的当前单位及当前单位的精度。

（2）“用于缩放插入内容的单位”下拉列表框：控制使用工具选项板（如 DesignCenter或 i-drop）拖入当前图形的块的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，请选择“无单位”。

（3）“方向”按钮：单击该按钮，系统显示“方向控制”对话框，如图 1-29 所示。可以在该对话框中进行方向控制设置。

1.3.2 图形边界设置

【执行方式】

命令行：LIMITS

菜单：格式→图形范围

【操作格式】

命令：LIMITS↙

重新设置模型空间界限：

指定左下角点或[开 （输入图形边界左下角的坐标后回车）

指定右上角点 ：（输入图形边界右上角的坐标后回车）

【选项说明】

（1）开（ON）：使绘图边界有效。系统将在绘图边界以外拾取的点视为无效。

（2）关（OFF）：使绘图边界无效。用户可以在绘图边界以外拾取点或实体。

（3）动态输入角点坐标：动态输入功能可以直接在屏幕上输入角点坐标，输入横坐标值后，按下“，”键，接着输入纵坐标值，如图 1-30 所示。也可以按光标位置直接按下鼠标左键确定角点位置。

1.4 文件管理

本节将介绍有关文件管理的一些基本操作方法，包括新建文件、打开已有文件、保存文件、删除文件等，这些都是进行AutoCAD 2012操作最基本的知识。

另外，在本节中，也将介绍安全口令和数字签名等涉及文件管理操作的知识，请读者注意体会。

1.4.1 新建文件

【执行方式】

命令行：NEW

菜单：文件→新建

工具栏：标准→新建

【操作格式】

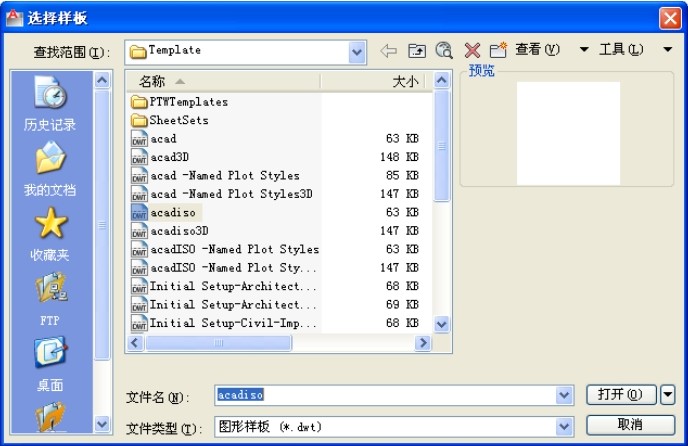

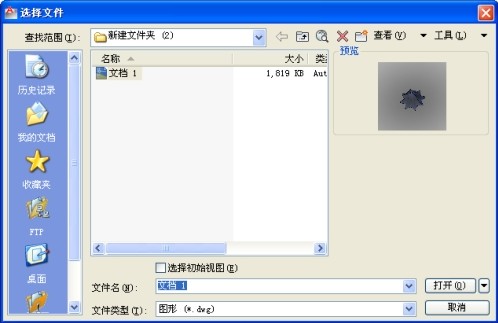

执行上述命令后，系统打开如图1-31所示“选择文件”对话框，在“文件类型”下拉列表框中有3种格式的图形样板，分别是后缀.dwt、.dwg、.dws的3种图形样板。

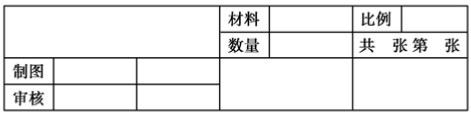

在每种图形样板文件中，系统根据绘图任务的要求进行统一的图形设置，如绘图单位类型和精度要求、绘图界限、捕捉、网格与正交设置、图层、图框和标题栏、尺寸及文本格式、线型和线宽等。

使用图形样板文件开始绘图的优点在于，在完成绘图任务时不但可以保持图形设置的一致性，而且可以大大提高工作效率。用户也可以根据自己的需要设置新的样板文件。

一般情况下，.dwt文件是标准的样板文件，通常将一些规定的标准性的样板文件设成.dwt文件；.dwg文件是普通的样板文件；而.dws文件是包含标准图层、标注样式、线型和文字样式的样板文件。

快速创建图形功能，是开始创建新图形的最快捷方法。

【执行方式】

命令行：QNEW

工具栏：标准→新建

【操作格式】

执行上述命令后，系统立即从所选的图形样板创建新图形，而不显示任何对话框或提示。在运行快速创建图形功能之前必须进行如下设置：

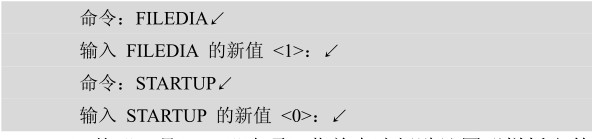

（1）将FILEDIA系统变量设置为1；将STARTUP系统变量设置为0。方法如下：

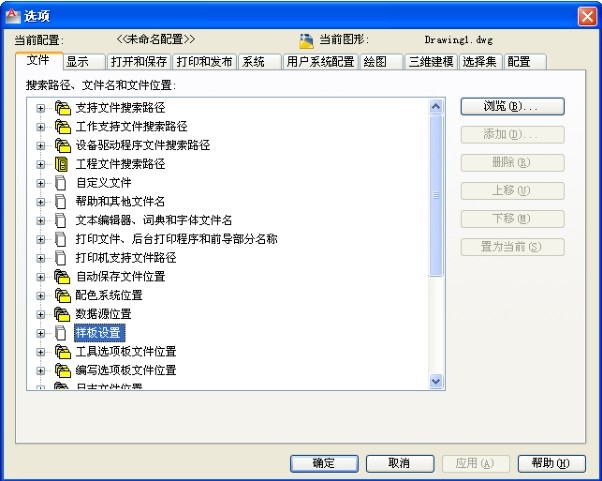

（2）从“工具”→“选项”菜单中选择默认图形样板文件。方法是在“文件”选项卡下，单击标记为“样板设置”的节点，然后选择需要的样板文件路径，如图1-32所示。

1.4.2 打开文件

【执行方式】

命令行：OPEN

菜单：文件→打开

工具栏：标准→打开

【操作格式】

执行上述命令后，打开“选择文件”对话框（如图 1-33 所示），在“文件类型”列表框中用户可选.dwg文件、.dwt文件、.dxf文件和.dws文件。.dxf文件是用文本形式存储的图形文件，能够被其他程序读取，许多第三方应用软件都支持.dxf格式。

1.4.3 保存文件

【执行方式】

命令名：QSAVE（或SAVE）

菜单：文件→保存

工具栏：标准→保存

【操作格式】

执行上述命令后，若文件已命名，则 AutoCAD 自动保存；若文件未命名（为默认名drawing1.dwg），则打开“图形另存为”对话框（如图1-34所示），用户可以命名保存。在“保存于”下拉列表框中可以指定保存文件的路径；在“文件类型”下拉列表框中可以指定保存文件的类型。

为了防止因意外操作或计算机系统故障导致正在绘制的图形文件的丢失，可以对当前图形文件设置自动保存。步骤如下：

（1）利用系统变量SAVEFILEPATH设置所有“自动保存”文件的位置，如C:\HU\。

（2）利用系统变量SAVEFILE存储“自动保存”文件名。该系统变量储存的文件名文件是只读文件，用户可以从中查询自动保存的文件名。

（3）利用系统变量SAVETIME指定在使用“自动保存”时多长时间保存一次图形。

1.4.4 另存为

【执行方式】

命令行：SAVEAS

菜单：文件→另存为

【操作格式】

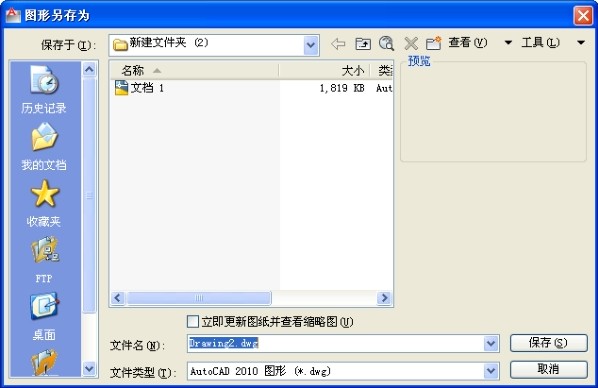

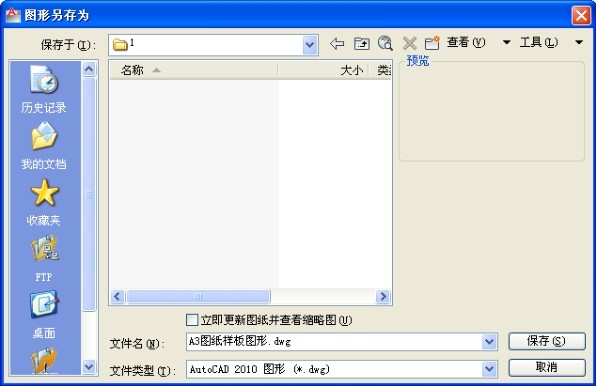

执行上述命令后，打开“图形另存为”对话框（如图1-34所示），AutoCAD用另存名保存，并把当前图形更名。

1.4.5 退出

【执行方式】

命令行：QUIT或EXIT

菜单：文件→退出

按钮：AutoCAD操作界面右上角的“关闭”按钮

【操作格式】

命令：

执行上述命令后，若用户对图形所作的修改尚未保存，则会出现如图1-35所示的系统警告对话框。单击“是”按钮系统将保存文件，然后退出；单击“否”按钮系统将不保存文件。若用户对图形所作的修改已经保存，则直接退出。

1.4.6 图形修复

【执行方式】

命令行：DRAWINGRECOVERY

菜单：文件→绘图实用程序→图形修复管理器

【操作格式】

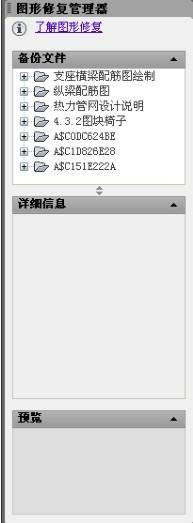

执行上述命令后，系统打开图形修复管理器，如图1-36所示，打开“备份文件”列表中的文件，可以重新保存，从而进行修复。

1.5 基本输入操作

在AutoCAD中，有一些基本的输入操作方法，这些基本方法是进行AutoCAD绘图的必备基础知识，也是深入学习AutoCAD功能的前提。

1.5.1 命令输入方式

AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式（以画直线为例）。

1．在命令窗口输入命令名

命令字符可不区分大小写。例如，命令： 执行命令时，在命令行提示中经常会出现命令选项。例如：输入绘制直线命令“LINE”后，命令行中的提示为：

选项中不带括号的提示为默认选项，因此可以直接输入直线段的起点坐标或在屏幕上指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符，如“放弃”选项的标识字符“U”，然后按系统提示输入数据即可。在命令选项的后面有时候还带有尖括号，尖括号内的数值为默认数值。

2．在命令窗口输入命令缩写字

如L（Line）、C（Circle）、A（Arc）、Z（Zoom）、R（Redraw）、M（More）、CO（Copy）、PL（Pline）、E（Erase）等。

3．选取绘图菜单直线选项

选取该选项后，在状态栏中可以看到对应的命令说明及命令名。

4．选取工具栏中的对应图标

选取该图标后在状态栏中也可以看到对应的命令说明及命令名。

5．在命令行打开右键快捷菜单

如果在前面刚使用过要输入的命令，可以在命令行打开右键快捷菜单，在“近期使用的命令”子菜单中选择需要的命令，如图 1-37 所示。“近期使用的命令”子菜单中储存最近使用的6个命令，如果经常重复使用某6次操作以内的命令，这种方法就比较快速简捷。

6．在绘图区右击鼠标

如果用户要重复使用上次使用的命令，可以直接在绘图区右击鼠标，系统立即重复执行上次使用的命令，这种方法适用于重复执行某个命令。

1.5.2 命令的重复、撤销、重做

1．命令的重复

在命令窗口中输入Enter键可重复调用上一个命令，不管上一个命令是完成了还是被取消了。

2．命令的撤销

在命令执行的任何时刻都可以取消和终止命令的执行。

【执行方式】

命令行：UNDO

菜单：编辑→放弃

快捷键：Esc

3．命令的重做

已被撤销的命令还可以恢复重做，要恢复撤销的最后的一个命令。

【执行方式】

命令行：REDO

菜单：编辑→重做

该命令可以一次执行多重放弃和重做操作。单击 UNDO或 REDO列表箭头，可以选择要放弃或重做的操作，如图1-38所示。

1.5.3 透明命令

在AutoCAD 2012中有些命令不仅可以直接在命令行中使用，而且还可以在其他命令的执行过程中插入并执行，待该命令执行完毕后，系统继续执行原命令，这种命令称为透明命令。透明命令一般多为修改图形设置或打开辅助绘图工具的命令。

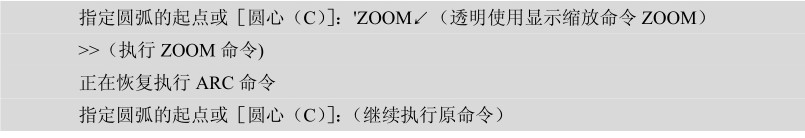

上述3种命令的执行方式同样适用于透明命令的执行。例如：

1.5.4 按键定义

在AutoCAD 2012中，除了可以通过在命令窗口输入命令、点取工具栏图标或点取菜单项来完成外，还可以使用键盘上的一组功能键或快捷键，通过这些功能键或快捷键，可以快速实现指定功能，如按F1键，系统调用AutoCAD帮助对话框。

系统使用 AutoCAD传统标准（Windows之前）或 Microsoft Windows标准解释快捷键。有些功能键或快捷键在AutoCAD的菜单中已经指出，如“粘贴”的快捷键为Ctrl+V，这些只要用户在使用的过程中多加留意，就会熟练掌握。快捷键的定义见菜单命令后面的说明，如“粘贴（P）Ctrl+V”。

1.5.5 命令执行方式

有的命令有两种执行方式，通过对话框或通过命令行输入命令。如指定使用命令窗口方式，可以在命令名前加短线来表示，如“_LAYER”表示用命令行方式执行“图层”命令。而如果在命令行输入“LAYER”，系统则会自动打开“图层”对话框。

另外，有些命令同时存在命令行、菜单和工具栏3 种执行方式，这时如果选择菜单或工具栏方式，命令行会显示该命令，并在前面加一下画线，如通过菜单或工具栏方式执行“直线”命令时，命令行会显示“_line”，命令的执行过程和结果与命令行方式相同。

1.5.6 坐标系与数据的输入方法

1．坐标系

AutoCAD 采用两种坐标系：世界坐标系（WCS）与用户坐标系。用户刚进入 AutoCAD时的坐标系就是世界坐标系，是固定的坐标系。世界坐标系也是坐标系中的基准，绘制图形时多数情况下都是在这个坐标系下进行的。

【执行方式】

命令行：UCS

菜单：工具→UCS

工具栏：“标准”工具栏→坐标系

AutoCAD有两种视图显示方式：模型空间和图纸空间。模型空间是指单一视图显示法，我们通常使用的都是这种显示方式；图纸空间是指在绘图区域创建图形的多视图。用户可以对其中每一个视图进行单独操作。在默认情况下，当前UCS与WCS重合。如图1-39（a）所示为模型空间下的UCS坐标系图标，通常放在绘图区左下角处；如当前UCS和WCS重合，则出现一个W字，如图1-39（b）所示；也可以指定它放在当前UCS的实际坐标原点位置，此时出现一个十字，如图 1-39（c）所示。图 1-39（d）所示为图纸空间下的坐标系图标。

2．数据输入方法

在AutoCAD 2012中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中直角坐标和极坐标最为常用，下面主要介绍一下它们的输入。

（1）直角坐标法：用点的X、Y坐标值表示的坐标。

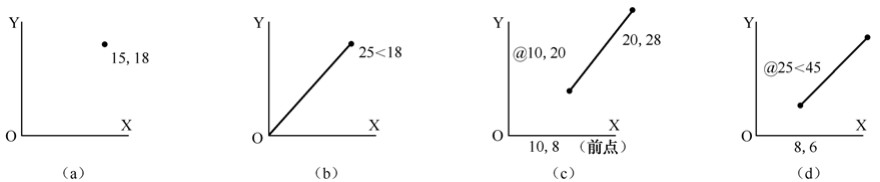

例如：在命令行中输入点的坐标提示下，输入“15,18”，则表示输入了一个X、Y的坐标值分别为15、18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图 1-40（a）所示。如果输入“@10，20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图1-40（c）所示。

（2）极坐标法：用长度和角度表示的坐标，只能用来表示二维点的坐标。

在绝对坐标输入方式下，表示为：“ 其中长度为该点到坐标原点的距离，角度为该点至原点的连线与X轴正向的夹角，如图1-40（b）所示。

在相对坐标输入方式下，表示为：“ 其中长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图1-40（d）所示。

3．动态数据输入

按下状态栏上的“DYN”按钮，系统打开动态输入功能，可以在屏幕上动态地输入某些参数数据。例如，绘制直线时，在光标附近，会动态地显示“指定第一点”，以及后面的坐标框，当前显示的是光标所在位置，可以输入数据，两个数据之间以逗号隔开，如图1-41所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，如图1-42所示，其输入效果与 方式相同。

下面分别讲述一下点与距离值的输入方法。

（1）点的输入。绘图过程中，常需要输入点的位置，AutoCAD提供了如下几种输入点的方式。

① 用键盘直接在命令窗口中输入点的坐标：直角坐标有两种输入方式：x,y（点的绝对坐标值，例如：100,50）和@x,y（相对于上一点的相对坐标值，例如：@50,-30）。坐标值均相对于当前的用户坐标系。

极坐标的输入方式为： 其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴的正向夹角，例如： 相对于上一点的相对极坐标，例

② 用鼠标等定标设备移动光标单击左键在屏幕上直接取点。

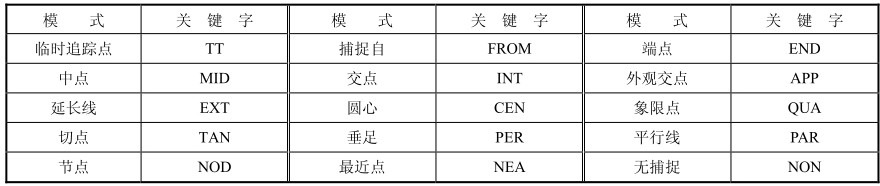

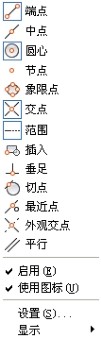

③ 用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等，详见第4章）。

④ 直接距离输入：先用光标拖拉出橡筋线确定方向，然后用键盘输入距离。这样有利于准确控制对象的长度等参数，如要绘制一条长10mm的线段，方法如下：

这时在屏幕上移动鼠标指明线段的方向，但不要单击鼠标左键确认，如图1-43所示，然后在命令行输入10，这样就在指定方向上准确地绘制了长度为10mm的线段。

（2）距离值的输入。在AutoCAD命令中，有时需要提供高度、宽度、半径、长度等距离值。AutoCAD提供了两种输入距离值的方式：①用键盘在命令窗口中直接输入数值；②在屏幕上拾取两点，以两点的距离值定出所需数值。

1.6 图层设置

AutoCAD中的图层就如同在手工绘图中使用的重叠透明图纸，如图1-44所示，可以使用图层来组织不同类型的信息。在AutoCAD中，图形的每个对象都位于一个图层上，所有图形对象都具有图层、颜色、线型和线宽这4个基本属性。在绘制的时候，图形对象将创建在当前的图层上。每个 CAD 文档中图层的数量是不受限制的，每个图层都有自己的名称。

1.6.1 建立新图层

新建的CAD文档中只能自动创建一个名为 0的特殊图层。默认情况下，图层 0将被指定使用7号颜色、CONTINUOUS 线型、“默认”线宽，以及NORMAL打印样式。不能删除或重命名图层0。通过创建新的图层，可以将类型相似的对象指定给同一个图层使其相关联。例如，可以将构造线、文字、标注和标题栏置于不同的图层上，并为这些图层指定通用特性。通过将对象分类放到各自的图层中，可以快速有效地控制对象的显示，以及对其进行更改。

【执行方式】

命令行：LAYER

菜单：格式→图层

工具栏：图层→图层特性管理器 ，如图1-45所示

【操作格式】

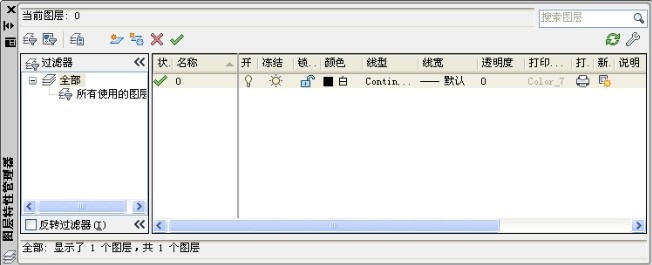

执行上述命令后，系统打开“图层特性管理器”对话框，如图1-46所示。

单击该对话框中“新建图层” 按钮，建立新图层，默认的图层名为“图层1”。可以根据绘图需要，更改图层名，如改为实体层、中心线层或标准层等。

在一个图形中可以创建的图层数以及在每个图层中可以创建的对象数实际上是无限的。图层最长可使用 255个字符的字母数字命名。图层特性管理器按名称的字母顺序排列图层。

如果要建立多个图层，无须重复单击“新建”按钮。更有效的方法是：在建立一个新的图层“图层1”后，改变图层名，在其后输入一个逗号“，”，这样就会又自动建立一个新图层“图层 1”，改变图层名，再输入一个逗号，又一个新的图层建立了，依次建立各个图层。也可以按两次Enter键，建立另一个新的图层。图层的名称也可以更改，直接双击图层名称，输入新的名称。

在每个图层属性设置中，包括图层名称、关闭/打开图层、冻结/解冻图层、锁定/解锁图层、图层线条颜色、图层线条线型、图层线条宽度、图层打印样式，以及图层是否打印 9 个参数。下面将分别讲述如何设置这些图层参数。

1．设置图层线条颜色

在工程制图中，整个图形包含多种不同功能的图形对象，如实体、剖面线与尺寸标注等，为了便于直观区分它们，就有必要针对不同的图形对象使用不同的颜色，如实体层使用白色、剖面线层使用青色等。

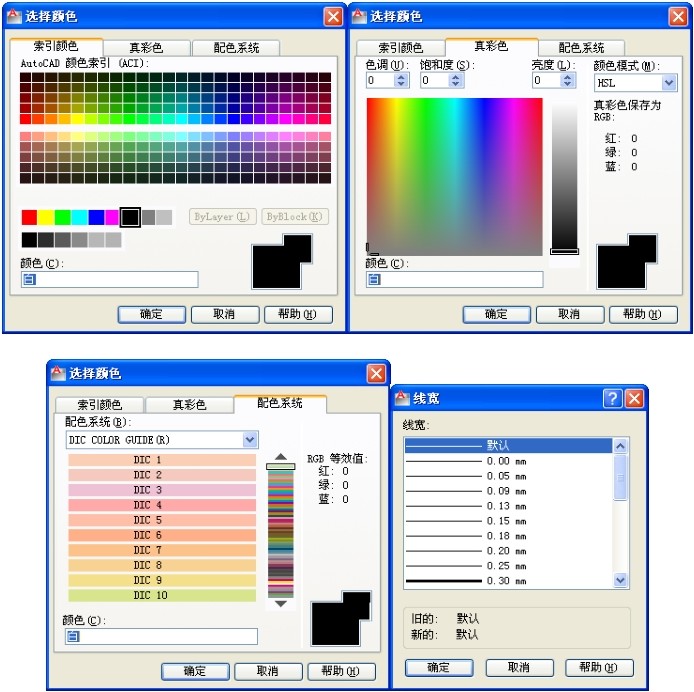

要改变图层的颜色时，单击图层所对应的颜色图标，弹出“选择颜色”对话框，如图1-47所示。它是一个标准的颜色设置对话框，可以使用索引颜色、真彩色和配色系统 3 个选项卡来选择颜色。系统显示的RGB配比，即Red（红）、Green（绿）和Blue（蓝）3种颜色。

2．设置图层线型

线型是指作为图形基本元素的线条的组成和显示方式，如实线、点画线等。在许多的绘图工作中，常常以线型划分图层，为某一个图层设置适合的线型，在绘图时，只需将该图层设为当前工作层，即可绘制出符合线型要求的图形对象，极大地提高了绘图的效率。

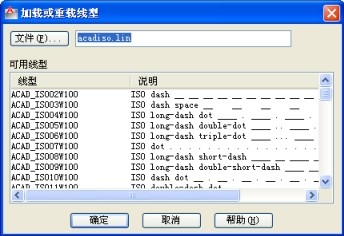

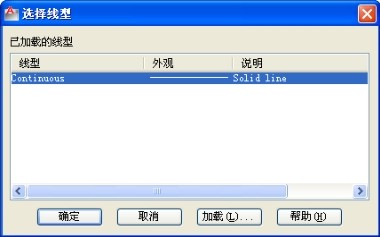

单击图层所对应的线型图标，弹出“选择线型”对话框，如图1-48所示。默认情况下，在“已加载的线型”列表框中，系统中只添加了Continuous线型。单击“加载”按钮，打开“加载或重载线型”对话框，如图1-49所示，可以看到AutoCAD还提供许多其他的线型，用鼠标选择所需线型，单击“确定”按钮，即可把该线型加载到“已加载的线型”列表框中，可以按住Ctrl键选择几种线型同时加载。

3．设置图层线宽

线宽设置顾名思义就是改变线条的宽度。用不同宽度的线条表现图形对象的类型，也可以提高图形的表达能力和可读性，如绘制外螺纹时大径使用粗实线，小径使用细实线。

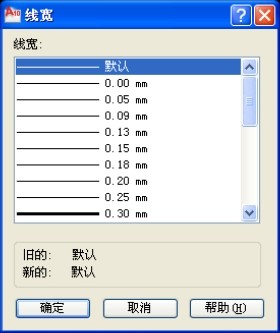

单击图层所对应的线宽图标，弹出“线宽”对话框，如图1-50所示。选择一个线宽，单击“确定”按钮完成对图层线宽的设置。

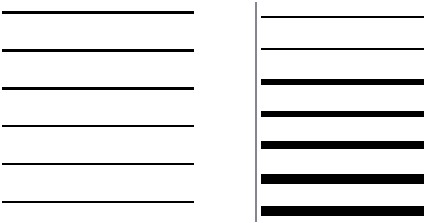

图层线宽的默认值为0.25mm。在状态栏为“模型”状态时，显示的线宽同计算机的像素有关。线宽为零时，显示为一个像素的线宽。单击状态栏中的“线宽”按钮，屏幕上显示图形的线宽，显示的线宽与实际线宽成比例，如图1-51所示，但线宽不随着图形的放大和缩小而变化。“线宽”功能关闭时，不显示图形的线宽，图形的线宽均为默认宽度值显示。可以在“线宽”对话框选择需要的线宽。

1.6.2 设置图层

除了上面讲述的通过图层管理器设置图层的方法外，还有几种其他的简便方法可以设置图层的颜色、线宽、线型等参数。

1．直接设置图层

可以直接通过命令行或菜单设置图层的颜色、线宽、线型。

【执行方式】

命令行：COLOR

菜单：格式→颜色

【操作格式】

执行上述命令后，系统打开“选择颜色”对话框，如图1-47所示。

【执行方式】

命令行：LINETYPE

菜单：格式→线型

【操作格式】

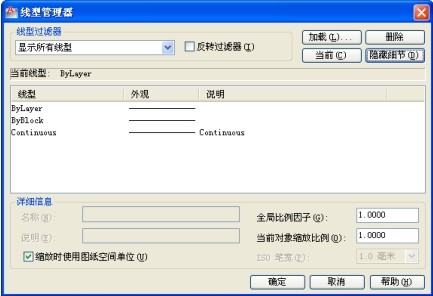

执行上述命令后，系统打开“线型管理器”对话框，如图1-52所示。该对话框的使用方法与图1-48所示的“选择线型”对话框类似。

【执行方式】

命令行：LINEWEIGHT或LWEIGHT

菜单：格式→线宽

【操作格式】

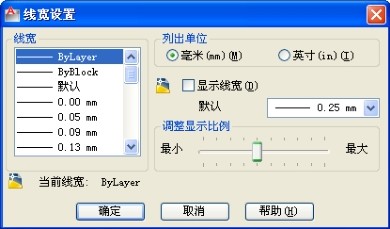

执行上述命令后，系统打开“线宽设置”对话框，如图1-53所示。该对话框的使用方法与图1-50所示的“线宽”对话框类似。

2．利用“特性”工具栏设置图层

AutoCAD提供了一个“特性”工具栏，如图1-54所示。用户能够控制和使用工具栏上的“对象特性”工具栏快速地察看和改变所选对象的图层、颜色、线型和线宽等特性。“特性”工具栏上的图层颜色、线型、线宽和打印样式的控制增强了察看和编辑对象属性的命令。在绘图屏幕上选择任何对象都将在工具栏上自动显示它所在图层、颜色、线型等属性。

也可以在“特性”工具栏上的“颜色”、“线型”、“线宽”和“打印样式”下拉列表中选择需要的参数值。如果在“颜色”下拉列表中选择“选择颜色”选项，如图1-55所示，系统就会打开“选择颜色”对话框，如图1-47所示；同样，如果在“线型”下拉列表中选择“其他”选项，如图1-56所示，系统就会打开“线型管理器”对话框，如图1-52所示。

3．用“特性”对话框设置图层

【执行方式】

命令行：DDMODIFY或PROPERTIES

菜单：修改→特性

工具栏：标准→特性

【操作格式】

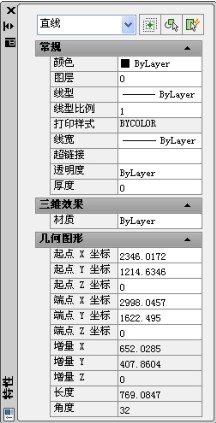

执行上述命令后，系统打开“特性”工具板，如图1-57所示。在其中可以方便地设置或修改图层、颜色、线型、线宽等属性。

1.6.3 控制图层

1．切换当前图层

不同的图形对象需要绘制在不同的图层中，在绘制前，需要将工作图层切换到所需的图层上来。打开“图层特性管理器”对话框，选择图层，单击“置为当前” 按钮完成设置。

2．删除图层

在“图层特性管理器”对话框中的图层列表框中选择要删除的图层，单击“删除” 按钮即可删除该图层。从图形文件定义中删除选定的图层。只能删除未参照的图层。参照图层包括图层0及DEFPOINTS、包含对象（包括块定义中的对象）的图层、当前图层和依赖外部参照的图层。不包含对象（包括块定义中的对象）的图层、非当前图层和不依赖外部参照的图层都可以删除。

3．关闭/打开图层

在“图层特性管理器”对话框中，单击

图标，可以控制图层的可见性。图层打开时，图标小灯泡呈鲜艳的颜色，该图层上的图形可以显示在屏幕上或绘制在绘图仪上。当单击该属性图标后，图标小灯泡呈灰暗色时，该图层上的图形不显示在屏幕上，而且不能被打印输出，但仍然作为图形的一部分保留在文件中。

4．冻结/解冻图层

在“图层特性管理器”对话框中，单击 图标，可以冻结图层或将图层解冻。图标呈雪花灰暗色时，该图层是冻结状态；图标呈太阳鲜艳色时，该图层是解冻状态。冻结图层上的对象不能显示，也不能打印，同时也不能编辑修改该图层上的图形对象。在冻结图层后，该图层上的对象不影响其他图层上对象的显示和打印。例如，在使用 HIDE 命令消隐的时候，被冻结图层上的对象不隐藏其他的对象。

5．锁定/解锁图层

在“图层特性管理器”对话框中，单击 图标，可以锁定图层或将图层解锁。锁定图层后，该图层上的图形依然显示在屏幕上并可打印输出，还可以在该图层上绘制新的图形对象，但用户不能对该图层上的图形进行编辑修改操作。可以对当前层进行锁定，也可对锁定图层上的图形进行查询和对象捕捉命令。锁定图层可以防止对图形的意外修改。

6．打印样式

在AutoCAD 2012中，可以使用一个称为“打印样式”的新的对象特性。打印样式控制对象的打印特性，包括颜色、抖动、灰度、笔号、虚拟笔、淡显、线型、线宽、线条端点样式、线条连接样式和填充样式。使用打印样式给用户提供了很大的灵活性，因为用户可以设置打印样式来替代其他对象特性，也可以按用户需要关闭这些替代设置。

7．打印/不打印

在“图层特性管理器”对话框中，单击 图标，可以设定打印时该图层是否打印，以在保证图形显示可见不变的条件下，控制图形的打印特征。打印功能只对可见的图层起作用，对于已经被冻结或被关闭的图层不起作用。

8．冻结新视口

控制在当前视口中图层的冻结和解冻。不解冻图形中设置为“关”或“冻结”的图层，对于模型空间视口不可用。

1.7 绘图辅助工具

要快速顺利地完成图形绘制工作，有时要借助一些辅助工具，例如，用于准确确定绘制位置的精确定位工具和调整图形显示范围与方式的显示工具等。下面简略介绍一下这两种非常重要的辅助绘图工具。

1.7.1 精确定位工具

在绘制图形时，可以使用直角坐标和极坐标精确定位点，但是有些点（如端点、中心点等）的坐标我们是不知道的，又想精确的指定这些点，可想而知是很难的，有时甚至是不可能的。AutoCAD提供了辅助定位工具，使用这类工具，我们可以很容易地在屏幕中捕捉到这些点，进行精确的绘图。

1．栅格

AutoCAD的栅格由有规则的点的矩阵组成，延伸到指定为图形界限的整个区域。使用栅格与在坐标纸上绘图是十分相似的，利用栅格可以对齐对象并直观显示对象之间的距离。如果放大或缩小图形，可能需要调整栅格间距，使其更适合新的比例。虽然栅格在屏幕上是可见的，但它并不是图形对象，因此它不会被打印成图形中的一部分，也不会影响在何处绘图。

可以单击状态栏上的“栅格”按钮或按F7键打开或关闭栅格。启用栅格并设置栅格在X轴方向和Y轴方向上的间距的方法如下：

【执行方式】

命令行：DSETTINGS（或DS，SE或DDRMODES）

菜单：工具→绘图设置

快捷菜单：“栅格”按钮处右击→设置

【操作格式】

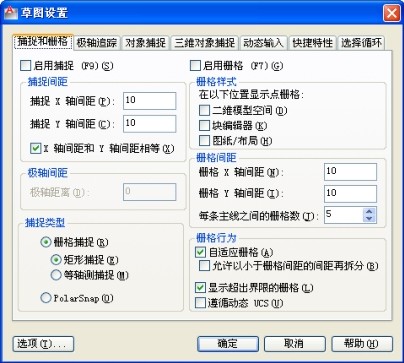

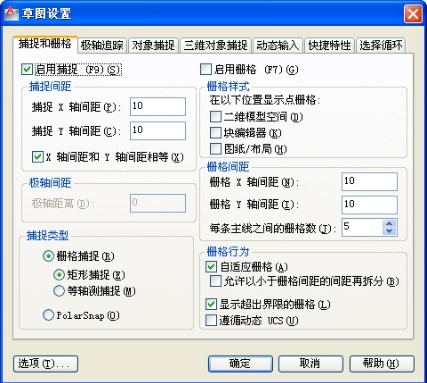

执行上述命令，系统打开“草图设置”对话框，如图1-58所示。

如果需要显示栅格，选择“启用栅格”复选框。在“栅格X轴间距”文本框中，输入栅格点之间的水平距离，单位毫米。如果使用相同的间距设置垂直和水平分布的栅格点，则按Tab键。否则，在“栅格Y轴间距”文本框中输入栅格点之间的垂直距离。

用户可改变栅格与图形界限的相对位置。默认情况下，栅格以图形界限的左下角为起点，沿着与坐标轴平行的方向填充整个由图形界限所确定的区域。在“捕捉”选项区中的“角度”项可决定栅格与相应坐标轴之间的夹角；“X基点”和“Y基点”项可决定栅格与图形界限的相对位移。

如果栅格的间距设置得太小，当进行“打开栅格”操作时，AutoCAD将在文本窗口中显示“栅格太密，无法显示”的信息，而不在屏幕上显示栅格点。或者使用“缩放”命令时，将图形缩放很小，也会出现同样提示，不显示栅格。

捕捉可以使用户直接使用鼠标快速地定位目标点。捕捉模式有几种不同的形式：栅格捕捉、对象捕捉、极轴捕捉和自动捕捉。在下文中将详细讲解。

另外，可以使用GRID命令通过命令行方式设置栅格，功能与“草图设置”对话框类似，不再赘述。

2．捕捉

捕捉是指AutoCAD可以生成一个隐含分布于屏幕上的栅格，这种栅格能够捕捉光标，使得光标只能落到其中的一个栅格点上。捕捉可分为“矩形捕捉”和“等轴测捕捉”两种类型。默认设置为“矩形捕捉”，即捕捉点的阵列类似于栅格，如图 1-59 所示，用户可以指定捕捉模式在X轴方向和Y轴方向上的间距，也可改变捕捉模式与图形界限的相对位置。与栅格不同之处在于：捕捉间距的值必须为正实数；另外捕捉模式不受图形界限的约束。“等轴测捕捉”表示捕捉模式为等轴测模式，此模式是绘制正等轴测图时的工作环境，如图1-60所示。在“等轴测捕捉”模式下，栅格和光标十字线成绘制等轴测图时的特定角度。

在绘制图1-59和图1-60中的图形时，输入参数点时光标只能落在栅格点上。两种模式切换方法：打开“草图设置”对话框，进入“捕捉和栅格”选项卡，在“捕捉类型和样式”选项区中，通过单选框可以切换“矩阵捕捉”模式与“等轴测捕捉”模式。

3．极轴捕捉

极轴捕捉是在创建或修改对象时，按事先给定的角度增量和距离增量来追踪特征点，即捕捉相对于初始点、且满足指定极轴距离和极轴角的目标点。

极轴追踪设置主要是设置追踪的距离增量和角度增量，以及与之相关联的捕捉模式。这些设置可以通过“草图设置”对话框的“捕捉和栅格”选项卡与“极轴追踪”选项卡来实现，如图1-61和图1-62所示。

• 设置极轴距离

如图1-61所示，在“草图设置”对话框的“捕捉和栅格”选项卡中，可以设置极轴距离，单位毫米。绘图时，光标将按指定的极轴距离增量进行移动。

• 设置极轴角度

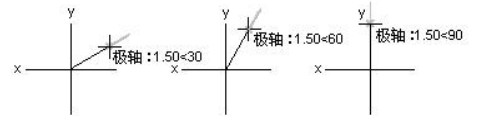

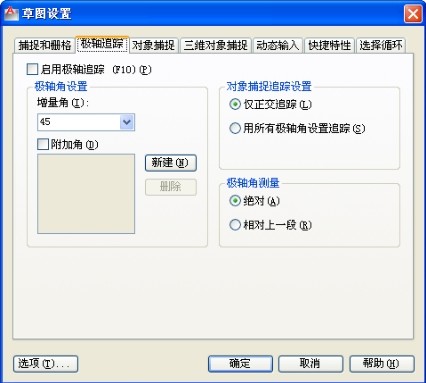

如图1-62所示，在“草图设置”对话框的“极轴追踪”选项卡中，可以设置极轴角增量角度。设置时，可以使用向下箭头所打开的下拉选择框中的 90、45、30、22.5、18、15、10和 5 的极轴角增量，也可以直接输入指定其他任意角度。光标移动时，如果接近极轴角，将显示对齐路径和工具栏提示。例如，图1-63所示为当极轴角增量设置为30，光标移动 90时显示的对齐路径。

“附加角”用于设置极轴追踪时是否采用附加角度追踪。选中“附加角”复选框，通过“增加”按钮或者“删除”按钮来增加、删除附加角度值。

• 对象捕捉追踪设置

用于设置对象捕捉追踪的模式。如果选择“仅正交追踪”选项，则当采用追踪功能时，系统仅在水平和垂直方向上显示追踪数据；如果选择“用所有极轴角设置追踪”选项，则当采用追踪功能时，系统不仅可以在水平和垂直方向显示追踪数据，还可以在设置的极轴追踪角度与附加角度所确定的一系列方向上显示追踪数据。

• 极轴角测量

用于设置极轴角的角度测量采用的参考基准，“绝对”则是相对水平方向逆时针测量，“相对上一段”则是以上一段对象为基准进行测量。

• 4．对象捕捉

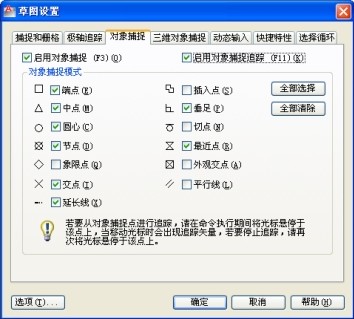

AutoCAD给所有的图形对象都定义了特征点，对象捕捉则是指在绘图过程中，通过捕捉这些特征点，迅速准确将新的图形对象定位在现有对象的确切位置上，例如圆的圆心、线段中点或两个对象的交点等。在AutoCAD 2012中，可以通过单击状态栏中“对象捕捉”选项，或是在“草图设置”对话框的“对象捕捉”选项卡中选择“启用对象捕捉”单选框，来完成启用对象捕捉功能。在绘图过程中，对象捕捉功能的调用可以通过以下方式完成。

“对象捕捉”工具栏：如图 1-64 所示，在绘图过程中，当系统提示需要指定点位置时，可以单击“对象捕捉”工具栏中相应的特征点按钮，再把光标移动到要捕捉的对象上的特征点附近，AutoCAD会自动提示并捕捉到这些特征点。例如，如果需要用直线连接一系列圆的圆心，可以将“圆心”设置为执行对象捕捉。如果有两个可能的捕捉点落在选择区域，AutoCAD将捕捉离光标中心最近的符合条件的点。还有可能指定点时需要检查哪一个对象捕捉有效，例如在指定位置有多个对象捕捉符合条件，在指定点之前，按Tab键可以遍历所有可能的点。

“对象捕捉”快捷菜单：在需要指定点位置时，还可以按住Ctrl键或Shift键，单击鼠标右键，弹出对象捕捉快捷菜单，如图1-65所示。从该菜单上一样可以选择某一种特征点执行对象捕捉，把光标移动到要捕捉对象上的特征点附近，即可捕捉到这些特征点。

使用命令行：当需要指定点位置时，在命令行中输入相应特征点的关键词把光标移动到要捕捉对象上的特征点附近，即可捕捉到这些特征点。对象捕捉特征点的关键字如表1-1所示。

1．对象捕捉不可单独使用，必须配合其他绘图命令一起使用。仅当AutoCAD 提示输入点时，对象捕捉才生效。如果试图在命令提示下使用对象捕捉，AutoCAD将显示错误信息。

2．对象捕捉只影响屏幕上可见的对象，包括锁定图层、布局视口边界和多段线上的对象。不能捕捉不可见的对象，如未显示的对象、关闭或冻结图层上的对象或虚线的空白部分。

5．自动对象捕捉

在绘制图形的过程中，使用对象捕捉的频率非常高，如果每次在捕捉时都要先选择捕捉模式，将使工作效率大大降低。出于此种考虑，AutoCAD提供了自动对象捕捉模式。如果启用自动捕捉功能，当光标距指定的捕捉点较近时，系统会自动精确地捕捉这些特征点，并显示出相应的标记以及该捕捉的提示。设置“草图设置”对话框中的“对象捕捉”选项卡，选中“启用对象捕捉追踪”复选框，可以调用自动捕捉，如图1-66所示。

我们可以设置自己经常使用的捕捉方式。一旦设置了运行捕捉方式后，在每次运行时，所设定的目标捕捉方式就会被激活，而不是仅对一次选择有效，当同时使用多种方式时，系统将捕捉距光标最近、同时又是满足多种目标捕捉方式之一的点。当光标距要获取的点非常近时，按下 Shift 键将暂时不获取对象点。

6．正交绘图

正交绘图模式，即在命令的执行过程中，光标只能沿X轴或者Y轴移动。所有绘制的线段和构造线都将平行于X轴或Y轴，因此它们相互垂直成90°相交，即正交。使用正交绘图，对于绘制水平和垂直线非常有用，特别是当绘制构造线时经常使用。而且当捕捉模式为等轴测模式时，它还迫使直线平行于3个等轴测中的一个。

设置正交绘图可以直接单击状态栏中的“正交”按钮，或按F8键，相应的会在文本窗口中显示开/关提示信息。也可以在命令行中输入“ORTHO”命令，执行开启或关闭正交绘图。

“正交”模式将光标限制在水平或垂直（正交）轴上。因为不能同时打开“正交”模式和极轴追踪，因此“正交”模式打开时，AutoCAD 会关闭极轴追踪。如果再次打开极轴追踪，AutoCAD 将关闭“正交”模式。

1.7.2 图形显示工具

对于一个较为复杂的图形来说，在观察整幅图形时往往无法对其局部细节进行查看和操作，而当在屏幕上显示一个细部时又看不到其他部分，为解决这类问题，AutoCAD提供了缩放、平移、视图、鸟瞰视图和视口命令等一系列图形显示控制命令，可以用来任意地放大、缩小或移动屏幕上的图形显示，或者同时从不同的角度、不同的部位来显示图形。AutoCAD还提供了重画和重新生成命令来刷新屏幕、重新生成图形。

1．图形缩放

图形缩放命令类似于照相机的镜头，可以放大或缩小屏幕所显示的范围，只改变视图的比例，但是对象的实际尺寸并不发生变化。当放大图形一部分的显示尺寸时，可以更清楚地查看这个区域的细节；相反，如果缩小图形的显示尺寸，则可以查看更大的区域，如整体浏览。

图形缩放功能在绘制大幅面机械图，尤其是装配图时非常有用，是使用频率最高的命令之一。这个命令可以透明地使用，也就是说，该命令可以在其他命令执行时运行。用户完成涉及透明命令的过程时，AutoCAD会自动地返回到在用户调用透明命令前正在运行的命令。执行图形缩放的方法如下：

【执行方式】

命令行：ZOOM

菜单：视图→缩放

工具栏：标准→缩放 或 缩放（如图1-67所示）

【操作格式】

执行上述命令后，系统提示：

【选项说明】

（1）实时。这是“缩放”命令的默认操作，即在输入“ZOOM”命令后，直接按 Enter键，将自动调用实时缩放操作。实时缩放就是可以通过上下移动鼠标交替进行放大和缩小。在使用实时缩放时，系统会显示一个“+”号或“-”号。当缩放比例接近极限时，AutoCAD将不再与光标一起显示“+”号或“-”号。需要从实时缩放操作中退出时，可按 Enter 键、Esc键或是从菜单中选择“Exit”退出。

（2）全部（A）。执行“ZOOM”命令后，在提示文字后输入“A”，即可执行“全部（A）”缩放操作。不论图形有多大，该操作都将显示图形的边界或范围，即使对象不包括在边界以内，它们也将被显示。因此，使用“全部（A）”缩放选项，可查看当前视口中的整个图形。

（3）中心点（C）。通过确定一个中心点，该选项可以定义一个新的显示窗口。操作过程中需要指定中心点以及输入比例或高度。默认新的中心点就是视图的中心点，默认的输入高度就是当前视图的高度，直接按Enter键后，图形将不会被放大。输入比例，则数值越大，图形放大倍数也将越大。也可以在数值后面紧跟一个X，如3X，表示在放大时不是按照绝对值变化，而是按相对于当前视图的相对值缩放。

（4）动态（D）。通过操作一个表示视口的视图框，可以确定所需显示的区域。选择该选项，在绘图窗口中出现一个小的视图框，按住鼠标左键左右移动可以改变该视图框的大小，定形后放开左键，再按下鼠标左键移动视图框，确定图形中的放大位置，系统将清除当前视口并显示一个特定的视图选择屏幕。这个特定屏幕，由有关当前视图及有效视图的信息所构成。

（5）范围（E）。可以使图形缩放至整个显示范围。图形的范围由图形所在的区域构成，剩余的空白区域将被忽略。应用这个选项，图形中所有的对象都尽可能地被放大。

（6）上一个（P）。在绘制一幅复杂的图形时，有时需要放大图形的一部分以进行细节的编辑。当编辑完成后，有时希望回到前一个视图。这种操作可以使用“上一个（P）”选项来实现。当前视口由“缩放”命令的各种选项或“移动”视图、视图恢复、平行投影或透视命令引起的任何变化，系统都将做保存。每一个视口最多可以保存10个视图。连续使用“上一个（P）”选项可以恢复前10个视图。

（7）比例（S）。提供了3种使用方法。在提示信息下，直接输入比例系数，AutoCAD将按照此比例因子放大或缩小图形的尺寸。如果在比例系数后面加一“X”，则表示相对于当前视图计算的比例因子。使用比例因子的第三种方法就是相对于图形空间，例如，可以在图纸空间阵列布排或打印出模型的不同视图。为了使每一张视图都与图纸空间单位成比例，可以使用“比例（S）”选项，每一个视图可以有单独的比例。

（8）窗口（W）。是最常使用的选项。通过确定一个矩形窗口的两个对角来指定所需缩放的区域，对角点可以由鼠标指定，也可以输入坐标确定。指定窗口的中心点将成为新的显示屏幕的中心点。窗口中的区域将被放大或者缩小。调用“ZOOM”命令时，可以在没有选择任何选项的情况下，利用鼠标在绘图窗口中直接指定缩放窗口的两个对角点。

这里所提到的诸如放大、缩小或移动的操作，仅仅是对图形在屏幕上的显示进行控制，图形本身并没有任何改变。

2．图形平移

当图形幅面大于当前视口时，例如，使用图形缩放命令将图形放大，如果需要在当前视口之外观察或绘制一个特定区域时，可以使用图形平移命令来实现。平移命令能将在当前视口以外的图形的一部分移动进来查看或编辑，但不会改变图形的缩放比例。执行图形缩放的方法如下：

【执行方式】

命令行：PAN

菜单：视图→平移

工具栏：标准→平移快捷菜单：绘图窗口中单击右键，选择“平移”选项激活平移命令之后，光标将变成一只“小手”，可以在绘图窗口中任意移动，以示当前正处于平移模式。单击并按住鼠标左键将光标锁定在当前位置，即“小手”已经抓住图形，然后，拖动图形使其移动到所需位置上。松开鼠标左键将停止平移图形。可以反复按下鼠标左键，拖动，松开，将图形平移到其他位置上。

平移命令预先定义了一些不同的菜单选项与按钮，它们可用于在特定方向上平移图形，在激活平移命令后，这些选项可以从菜单“视图”→“平移”→“*”中调用。

（1）实时：是平移命令中最常用的选项，也是默认选项，前面提到的平移操作都是指实时平移，通过鼠标的拖动来实现任意方向上的平移。

（2）点：这个选项要求确定位移量，这就需要确定图形移动的方向和距离。可以通过输入点的坐标或用鼠标指定点的坐标来确定位移。

（3）左：该选项移动图形使屏幕左部的图形进入显示窗口。

（4）右：该选项移动图形使屏幕右部的图形进入显示窗口。

（5）上：该选项向底部平移图形后，使屏幕顶部的图形进入显示窗口。

（6）下：该选项向顶部平移图形后，使屏幕底部的图形进入显示窗口。

1.8 基本绘图和编辑命令

AutoCAD中，主要通过一些基本的绘图命令和编辑命令来完成图形的绘制，现简要介绍如下。

1.8.1 基本绘图命令的使用

在AutoCAD中，命令通常有3种执行方式：命令行方式、菜单方式和工具栏方式。二维绘图命令的菜单命令主要集中在“绘图”菜单中，如图1-68所示；其工具栏命令主要集中在“绘图”工具栏中，如图1-69所示。

1.8.2 基本编辑命令的使用

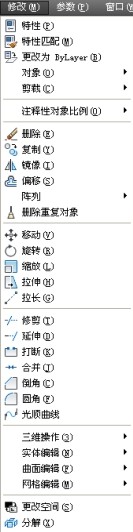

二维编辑命令的菜单命令主要集中在“修改”菜单中，如图1-70所示；其工具栏命令主要集中在“修改”工具栏中，如图1-71所示。在AutoCAD 2012中，我们可以很方便地在“修改”工具栏中，或“修改”下拉菜单中，调用大部分绘图修改命令。

1.9 文字样式与表格样式

制作思路

文字和标注是AutoCAD图形中非常重要的一部分内容。在进行各种设计时，不但要绘制图形，而且还需要标注一些文字，如技术要求、注释说明等，更重要的是必须标注尺寸、粗糙度以及表面形位公差等。AutoCAD 提供了多种文字样式与标注样式，能满足用户的多种需要。

1.9.1 设置文字样式

设置文字样式主要包括文字字体、字号、角度、方向和其他文字特征。AutoCAD图形中的所有文字都具有与之相关联的文字样式。在图形中输入文字时，AutoCAD使用当前的文字样式。如果要使用其他文字样式来创建文字，可以将其他文字样式置于当前。AutoCAD默认的是标准文字样式。

【执行方式】

命令行：STYLE

菜单：格式→文字样式

【操作格式】

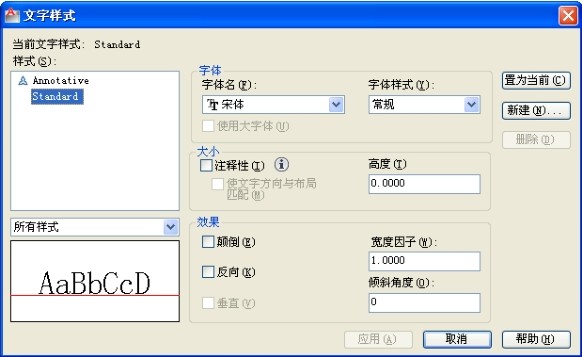

执行命令后，AutoCAD打开“文字样式”对话框，如图1-72所示。

1.9.2 设置表格样式

【执行方式】

命令行：TABLESTYLE

菜单：格式→表格样式

工具栏：样式→表格样式管理器

【操作格式】

执行上述命令，系统打开“表格样式”对话框，如图1-73所示。

1.9.3 设置标注样式

在机械制图中，尺寸标注尤其是尺寸和形位公差的标注是重点，也是难点，对于一个机械工程师来说，标注样式的设置是非常重要的，可以这么说，如果没有正确的尺寸标注，绘制的任何图形都是没有意义的。图形主要是用来表达物体的形状，而物体的形状和各部分之间的确切位置只能通过尺寸标注来表达。AutoCAD 2012提供了强大的尺寸标注功能，几乎能够满足所有用户的标注要求。

设置标注样式包括：创建新标注样式、设置当前标注样式、修改标注样式、设置当前标注样式的替代以及比较标注样式。

标注样式的设置都会影响标注的效果，主要包括标注文字的高度、箭头的大小和样式以及标注文字的位置等。

【执行方式】

命令行：DIMSTYLE

菜单：格式→标注样式

【操作格式】

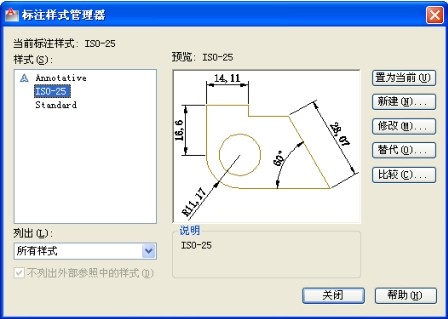

执行命令后，AutoCAD打开“标注样式管理器”对话框，如图1-74所示，用户可以根据绘图需要，设置相应的标注样式。

具体在对建筑设备线路设计图进行标注时，还要注意下面一些标注原则。

（1）尺寸标注应力求准确、清晰、美观大方。同一张图纸中，标注风格应保持一致。

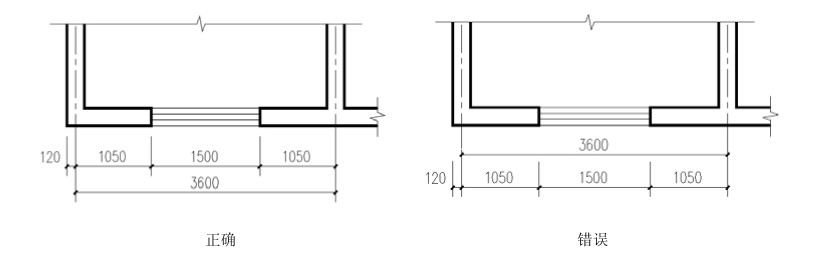

（2）尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，而小尺寸标在外，如图1-75所示。

（3）最内一道尺寸线与图样轮廓线之间的距离不应小于 10mm，两道尺寸线之间的距离一般为7～10mm。

（4）尺寸界线朝向图样的端头距图样轮廓的距离应不小于2mm，不宜直接与之相连。

（5）在图线拥挤的地方，应合理安排尺寸线的位置，但不宜与图线、文字及符号相交；可以考虑将轮廓线用作尺寸界线，但不能作为尺寸线。

（6）对于连续相同的尺寸，可以采用“均分”或“（EQ）”字样代替（如图1-76所示）。

1.10 对象约束

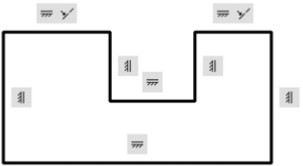

约束能够用于精确地控制草图中的对象。草图约束有两种类型：尺寸约束和几何约束。几何约束建立起草图对象的几何特性（如要求某一直线具有固定长度）或是两个或更多草图对象的关系类型（如要求两条直线垂直或平行，或是几个弧具有相同的半径）。在图形区用户可以使用“参数化”选项卡内的“全部显示”、“全部隐藏”或“显示”来显示有关信息，并显示代表这些约束的直观标记（如图1-77所示的水平标记 和共线标记 ）。

尺寸约束建立起草图对象的大小（如直线的长度、圆弧的半径等）或是两个对象之间的关系（如两点之间的距离）。如图1-78所示为一带有尺寸约束的示例。

1.10.1 建立几何约束

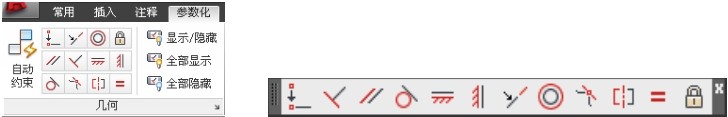

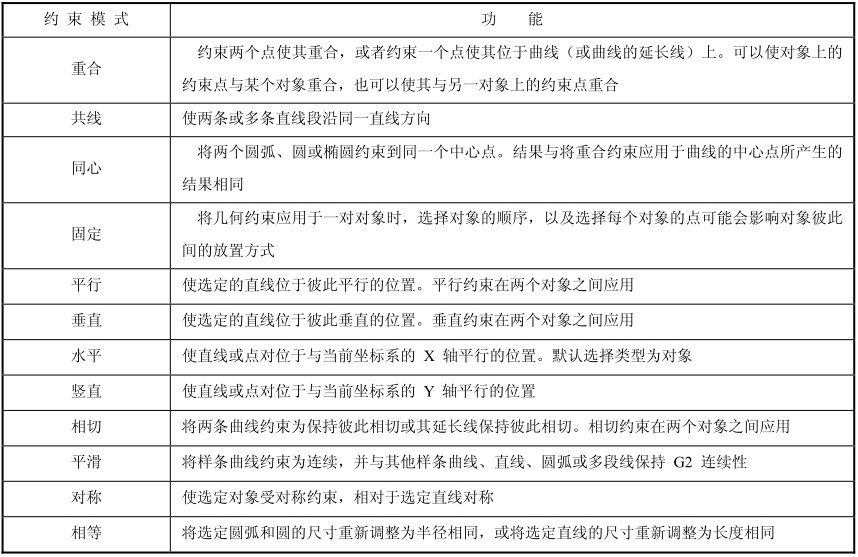

使用几何约束，可以指定草图对象必须遵守的条件，或是草图对象之间必须维持的关系。几何约束面板及工具栏（面板在“参数化”标签内的“几何”面板中）如图1-79所示，其主要几何约束选项功能如表1-2所示。

绘图中可指定二维对象或对象上的点之间的几何约束。之后编辑受约束的几何图形时，将保留约束。因此，通过使用几何约束，可以在图形中包括设计要求。

1.10.2 几何约束设置

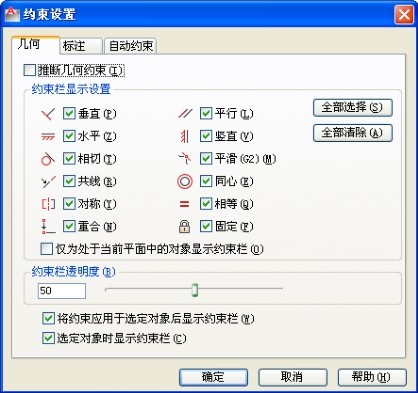

在用AutoCAD绘图时，使用“约束设置”对话框，如图1-80所示为该对话框的“几何”选项卡，可以控制约束栏上显示或隐藏的几何约束类型。

【执行方式】

命令行：CONSTRAINTSETTINGS

菜单：参数→约束设置

功能区：参数化→几何→几何约束设置

工具栏：参数化→约束设置

快捷键：CSETTINGS

【操作格式】

命令：CONSTRAINTSETTINGS↙

系统打开“约束设置”对话框，在该对话框中，单击“几何”标签打开“几何”选项卡，如图1-80所示。利用此对话框可以控制约束栏上约束类型的显示。

【选项说明】

（1）“约束栏设置”选项组：此选项组控制图形编辑器中是否为对象显示约束栏或约束点标记。例如，可以为水平约束和竖直约束隐藏约束栏的显示。

（2）“全部选择”按钮：选择几何约束类型。

（3）“全部清除”按钮：清除选定的几何约束类型。

（4）“仅为处于当前平面中的对象显示约束栏”复选框：仅为当前平面上受几何约束的对象显示约束栏。

（5）“约束栏透明度”选项组：设置图形中约束栏的透明度。

（6）“将约束应用于选定对象后显示约束栏”复选框：手动应用约束后或使用AUTOCONSTRAIN 命令时显示相关约束栏。

1.10.3 建立尺寸约束

建立尺寸约束是限制图形几何对象的大小，也就是与在草图上标注尺寸相似，同样设置尺寸标注线，与此同时再建立相应的表达式，不同的是可以在后续的编辑工作中实现尺寸的参数化驱动。标注约束面板及工具栏（面板在“参数化”标签内的“标注”面板中）如图1-81所示。

在生成尺寸约束时，用户可以选择草图曲线、边、基准平面或基准轴上的点，以生成水平、竖直、平行、垂直和角度尺寸。

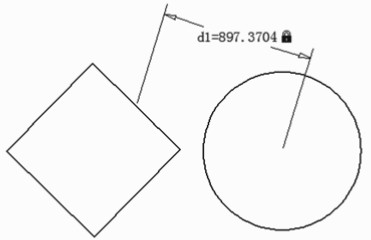

生成尺寸约束时，系统会生成一个表达式，其名称和值显示在弹出的对话框文本区域中，如图1-82所示，用户可以接着编辑该表达式的名和值。

生成尺寸约束时，只要选中了几何体，其尺寸及其延伸线和箭头就会全部显示出来。将尺寸拖动到位，然后单击左键。完成尺寸约束后，用户还可以随时更改尺寸约束。只需在图形区选中该值双击，然后可以使用生成过程所采用的同一方式，编辑其名称、值或位置。

1.10.4 尺寸约束设置

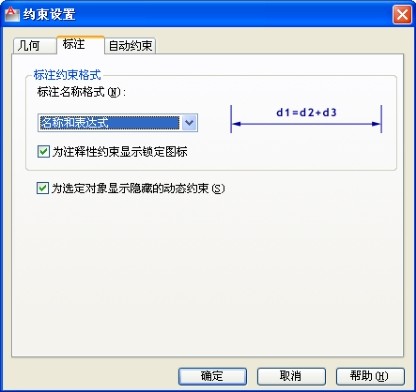

在用AutoCAD绘图时，使用“约束设置”对话框内的“标注”选项卡，如图1-83所示，可控制显示标注约束时的系统配置。标注约束控制设计的大小和比例。它们可以约束以下内容：

（1）对象之间或对象上的点之间的距离；

（2）对象之间或对象上的点之间的角度。

【执行方式】

命令行：CONSTRAINTSETTINGS

菜单：参数→约束设置

功能区：参数化→标注→标注约束设置

工具栏：参数化→约束设置

快捷键：CSETTINGS

【操作格式】

命令：CONSTRAINTSETTINGS↙

系统打开“约束设置”对话框，在该对话框中，单击“标注”标签打开“标注”选项卡，如图1-83所示。利用此对话框可以控制约束栏上约束类型的显示。

【选项说明】

（1）“显示所有动态约束”复选框：默认情况下显示所有动态标注约束。

（2）“标注约束格式”选项组：该选项组内可以设置标注名称格式和锁定图标的显示。

（3）“标注名称格式”下拉框：为应用标注约束时显示的文字指定格式。将名称格式设置为显示：名称、值或名称和表达式。例如，宽度=长度/2

（4）“为注释性约束显示锁定图标”复选框：针对已应用注释性约束的对象显示锁定图标。

（5）“为选定对象显示隐藏的动态约束”复选框：显示选定时已设置为隐藏的动态约束。

1.10.5 自动约束

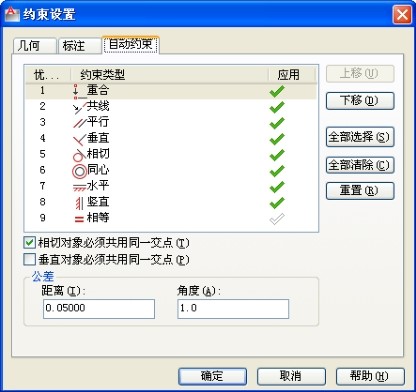

在用 AutoCAD 绘图时，使用“约束设置”对话框内的“自动约束”选项卡，如图 1-84所示，可将设定公差范围内的对象自动设置为相关约束。

【执行方式】

命令行：CONSTRAINTSETTINGS

菜单：参数→约束设置

功能区：参数化→标注→标注约束设置

工具栏：参数化→约束设置

快捷键：CSETTINGS

【操作格式】

命令：CONSTRAINTSETTINGS↙

系统打开“约束设置”对话框，在该对话框中，单击“自动约束”标签打开“自动约束”选项卡，如图1-84所示。利用此对话框可以控制自动约束相关参数。

【选项说明】

（1）“自动约束”列表框：显示自动约束的类型以及优先级。可以通过“上移”和“下移”按钮调整优先级的先后顺序。可以单击 符号选择或去掉某约束类型作为自动约束类型。

（2）“相切对象必须共用同一交点”复选框：指定两条曲线必须共用一个点（在距离公差内指定）以便应用相切约束。

（3）“垂直对象必须共用同一交点”复选框：指定直线必须相交或者一条直线的端点必须与另一条直线或直线的端点重合（在距离公差内指定）。

（4）“公差”选项组：设置可接受的“距离”和“角度”公差值以确定是否可以应用约束。

1.11 快速绘图工具

为了加快系统整体的图形设计效率，CAD提供了图块、设计中心，以及工具选项板等快速绘图工具。

1.11.1 图块操作

图块也叫块，它是由一组图形对象组成的集合，一组对象一旦被定义为图块，它们将成为一个整体，拾取图块中任意一个图形对象即可选中构成图块的所有对象。AutoCAD把一个图块作为一个对象进行编辑修改等操作，用户可根据绘图需要把图块插入到图中任意指定的位置，而且在插入时还可以指定不同的缩放比例和旋转角度。如果需要对组成图块的单个图形对象进行修改，还可以利用“分解”命令把图块炸开分解成若干个对象。图块还可以重新定义，一旦被重新定义，整个图中基于该块的对象都将随之改变。

1．定义图块

【执行方式】

命令行：BLOCK

菜单：绘图→块→创建

工具栏：绘图→创建块

【操作格式】

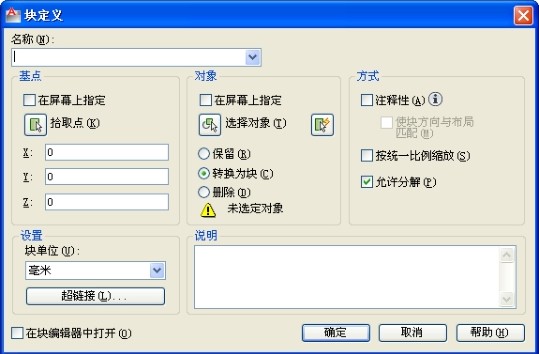

命令：BLOCK↙选择相应的菜单命令或单击相应的工具栏图标，或在命令行输入 BLOCK 后回车， AutoCAD打开如图1-85所示的“块定义”对话框，利用该对话框可定义图块并为之命名。

【选项说明】

（1）“基点”选项组：确定图块的基点，默认值是（0,0,0）。也可以在下面的X（Y、Z）文本框中输入块的基点坐标值。单击“拾取点”按钮，AutoCAD临时切换到作图屏幕，用鼠标在图形中拾取一点后，返回“块定义”对话框，把所拾取的点作为图块的基点。

（2）“对象”选项组：该选项组用于选择制作图块的对象以及对象的相关属性。

（3）“设置”选项组：指定从AutoCAD设计中心拖动图块时用于测量图块的单位，以及缩放、分解和超链接等设置。

（4）“在块编辑器中打开”复选框：选中此复选框，系统打开块编辑器，可以定义动态块。后面详细讲述。

2．图块的存盘

用 BLOCK 命令定义的图块保存在其所属的图形当中，该图块只能在该图中插入，而不能插入到其他的图中，但是有些图块在许多图中要经常用到，这时可以用 WBLOCK 命令把图块以图形文件的形式（后缀为.dwg）写入磁盘，图形文件可以在任意图形中用 INSERT 命令插入。

【执行方式】

命令行：WBLOCK

【操作格式】

命令：WBLOCK↙

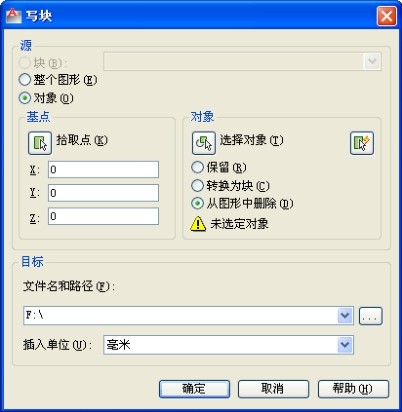

在命令行输入WBLOCK后回车，AutoCAD打开“写块”对话框，如图1-86所示，利用此对话框可把图形对象保存为图形文件或把图块转换成图形文件。

【选项说明】

（1）“源”选项组：确定要保存为图形文件的图块或图形对象。其中选中“块”单选按钮，单击右侧的向下箭头，在下拉列表框中选择一个图块，将其保存为图形文件。选中“整个图形”单选按钮，则把当前的整个图形保存为图形文件。选中“对象”单选按钮，则把不属于图块的图形对象保存为图形文件。对象的选取通过“对象”选项组来完成。

（2）“目标”选项组：用于指定图形文件的名字、保存路径和插入单位等。

3．图块的插入

在用AutoCAD绘图的过程当中，可根据需要随时把已经定义好的图块或图形文件插入到当前图形的任意位置，在插入的同时还可以改变图块的大小、旋转一定角度或把图块炸开等。插入图块的方法有多种，本节逐一进行介绍。

【执行方式】

命令行：INSERT

菜单：插入→块

工具栏：插入点→插入块 或绘图→插入块

【操作格式】

命令：INSERT↙

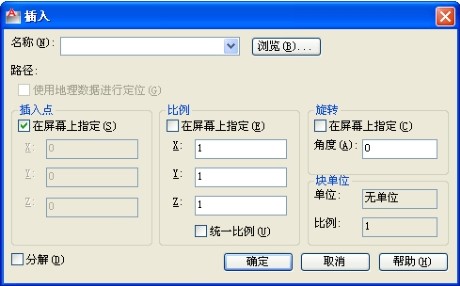

AutoCAD打开“插入”对话框，如图1-87所示，可以指定要插入的图块及插入位置。

【选项说明】

（1）“路径”文本框：指定图块的保存路径。

（2）“插入点”选项组：指定插入点，插入图块时该点与图块的基点重合。可以在屏幕上指定该点，也可以通过下面的文本框输入该点坐标值。

（3）“比例”选项组：确定插入图块时的缩放比例。图块被插入到当前图形中的时候，可以以任意比例放大或缩小。

（4）“旋转”选项组：指定插入图块时的旋转角度。图块被插入到当前图形中的时候，可以绕其基点旋转一定的角度，角度可以是正数（表示沿逆时针方向旋转），也可以是负数（表示沿顺时针方向旋转）。

如果选中“在屏幕上指定”复选框，系统切换到作图屏幕，在屏幕上拾取一点，AutoCAD自动测量插入点与该点连线和X轴正方向之间的夹角，并把它作为块的旋转角。也可以在“角度”文本框直接输入插入图块时的旋转角度。

（5）“分解”复选框：选中此复选框，则在插入块的同时把其炸开，插入到图形中的组成块的对象不再是一个整体，可对每个对象单独进行编辑操作。

1.11.2 设计中心

使用AutoCAD 2012设计中心可以很容易地组织设计内容，并把它们拖动到自己的图形中。可以使用AutoCAD 2012设计中心窗口的内容显示框，来观察用AutoCAD 2012设计中心的资源管理器所浏览资源的细目，如图1-88所示。在图1-88中，左边方框为AutoCAD 2012设计中心的资源管理器，右边方框为AutoCAD 2012设计中心窗口的内容显示框。其中上面窗口为文件显示框，中间窗口为图形预览显示框。下面窗口为说明文本显示框。

1．启动设计中心

【执行方式】

命令行：ADCENTER

菜单：工具→选项板→设计中心

工具栏：标准→设计中心

快捷键：Ctrl+2

【操作格式】

命令：ADCENTER↙

系统打开设计中心。第一次启动设计中心时，它默认打开的选项卡为“文件夹”。内容显示区采用大图标显示，左边的资源管理器采用tree view显示方式显示系统的树形结构，浏览资源的同时，在内容显示区显示所浏览资源的有关细目或内容，如图1-88所示。

可以依靠鼠标拖动边框来改变AutoCAD 2012设计中心资源管理器和内容显示区，以及AutoCAD 2012绘图区的大小，但内容显示区的最小尺寸应能显示两列大图标。

如果要改变AutoCAD 2012设计中心的位置，可在AutoCAD 2012设计中心工具条的上部用鼠标拖动它，松开鼠标后，AutoCAD 2012设计中心便处于当前位置，到新位置后，仍可以用鼠标改变各窗口的大小。也可以通过设计中心边框左边下方的“自动隐藏”按钮自动隐藏设计中心。

2．显示图形信息

在AutoCAD 2012设计中心中，通过“选项卡”和“工具栏”两种方式显示图形信息。

（1）选项卡。如图1-88所示，AutoCAD 2012设计中心有3个选项卡：文件夹、打开的图形和历史记录。

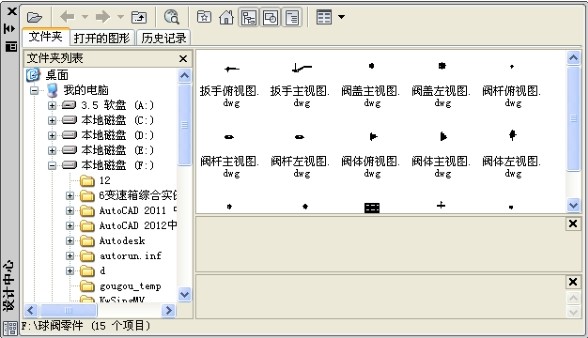

① “文件夹”选项卡：显示设计中心的资源，如图1-88所示。该选项卡与Windows资源管理器类似。“文件夹”选项卡显示导航图标的层次结构，包括网络和计算机、Web 地址（URL）、计算机驱动器、文件夹、图形和相关的支持文件、外部参照、布局、填充样式和命名对象，包括图形中的块、图层、线型、文字样式、标注样式和打印样式。

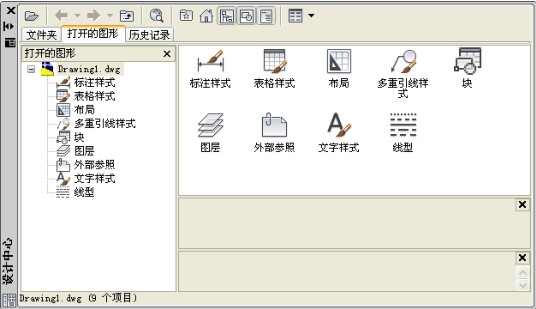

② “打开的图形”选项卡：显示在当前环境中打开的所有图形，其中包括最小化了的图形，如图1-89所示。此时选择某个文件，就可以在右边的显示框中显示该图形的有关设置，如标注样式、布局、图层、外部参照等。

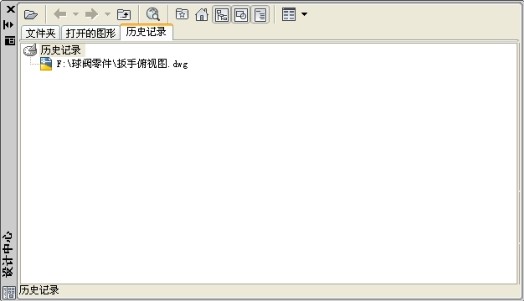

③ “历史记录”选项卡：显示用户最近访问过的文件，包括这些文件的具体路径，如图1-90所示。双击列表中的某个图形文件，可以在“文件夹”选项卡中的树状视图中定位此图形文件并将其内容加载到内容区域中。

（2）工具栏。设计中心窗口顶部有一系列工具栏，包括“加载”、“上一页（下一页或上一级）”、“搜索”、“收藏夹”、“主页”、“树状图切换”、“预览”、“说明”和“视图”等按钮。

① “加载”按钮：打开“加载”对话框，用户可以利用该对话框从 Windows 桌面、收藏夹或Internet加载文件。

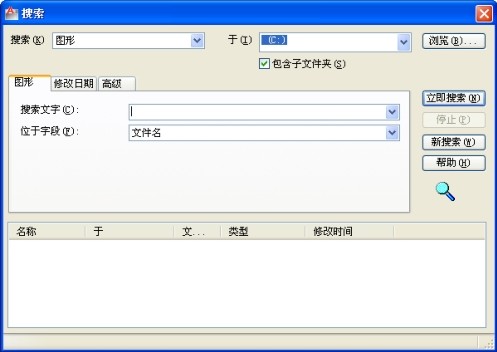

② “搜索”按钮：查找对象。单击该按钮，打开“搜索”对话框，如图1-91所示。

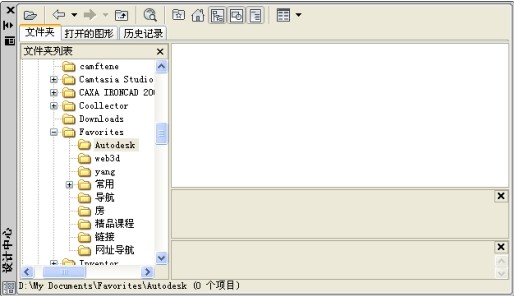

③ “收藏夹”按钮：在“文件夹列表”中显示 Favorites/Autodsek 文件夹中的内容，用户可以通过收藏夹来标记存放在本地磁盘、网络驱动器或 Internet 网页上的内容，如图 1-92所示。

④“主页”按钮：快速定位到设计中心文件夹中，该文件夹位于\AutoCAD 2012\Sample下，如图1-93所示。

1.11.3 工具选项板

工具选项板是“工具选项板”窗口中选项卡形式的区域，提供组织、共享和放置块及填充图案的有效方法。工具选项板还可以包含由第三方开发人员提供的自定义工具。

1．打开工具选项板

【执行方式】

命令行：TOOLPALETTES

菜单：工具→选项板→工具选项板窗口

工具栏：标准→工具选项板

快捷键：Ctrl+3

【操作格式】

命令：TOOLPALETTES↙

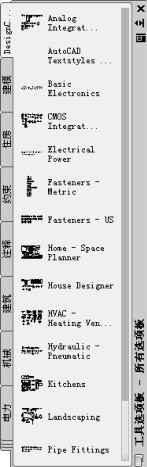

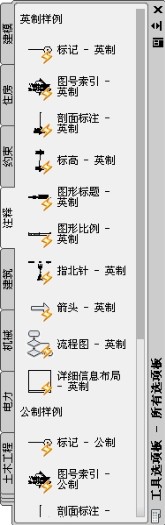

系统自动打开工具选项板窗口，如图1-94所示。

【选项说明】

在工具选项板中，系统设置了一些常用图形选项卡，这些常用图形可以方便用户绘图。

2．工具选项板的显示控制

（1）移动和缩放工具选项板窗口。用户可以用鼠标按住工具选项板窗口深色边框，拖动鼠标，即可移动工具选项板窗口。将鼠标指向工具选项板窗口边缘，出现双向伸缩箭头，按住鼠标左键拖动即可缩放工具选项板窗口。

（2）自动隐藏。在工具选项板窗口深色边框下面有一个“自动隐藏”按钮，单击该按钮就可自动隐藏工具选项板窗口，再次单击，则自动打开工具选项板窗口。

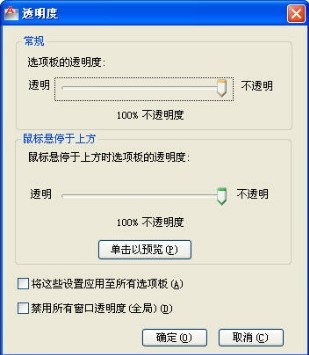

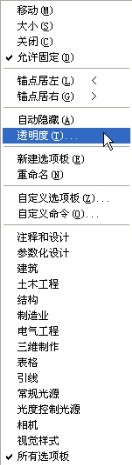

（3）“透明度”控制。在工具选项板窗口深色边框下面有一个“特性”按钮，单击该按钮，打开快捷菜单，如图1-95所示。选择“透明度”命令，系统打开“透明度”对话框，如图 1-96所示。通过调节按钮可以调节工具选项板窗口的透明度。

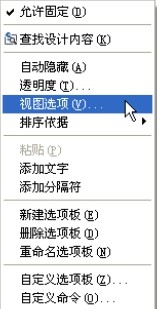

（4）“视图”控制。将鼠标放在工具选项板窗口的空白地方，单击鼠标右键，打开快捷菜单，选择其中的“视图选项”命令，如图 1-97 所示。打开“视图选项”对话框，如图 1-98所示。选择有关选项，拖动调节按钮可以调节视图中图标或文字的大小。

3．新建工具选项板

用户可以建立新工具板，这样有利于个性化作图。也能够满足特殊作图需要。

【执行方式】

命令行：CUSTOMIZE

菜单：工具→自定义→工具选项板

快捷菜单：在任意工具栏上单击右键，然后选择“自定义”。

工具选项板：“特性”按钮 →自定义（或新建选项板）

【操作格式】

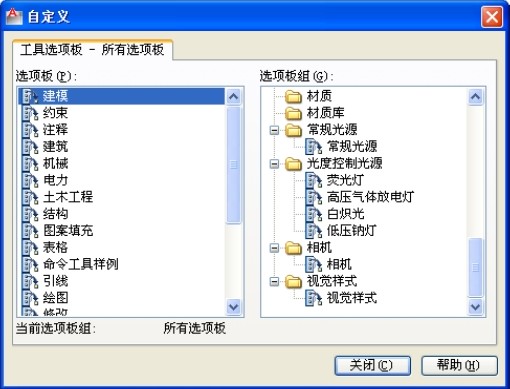

系统打开“自定义”对话框的“工具选项板”选项卡，如图1-99所示。

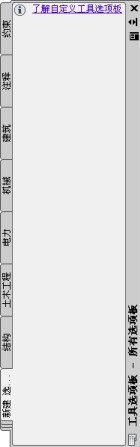

右击鼠标，打开快捷菜单，如图1-100所示，选择“新建选项板”选项，在对话框可以为新建的工具选项板命名。确定后，工具选项板中就增加了一个新的选项卡，如图1-101所示。

4．向工具选项板添加内容

（1）将图形、块和图案填充从设计中心拖动到工具选项板上

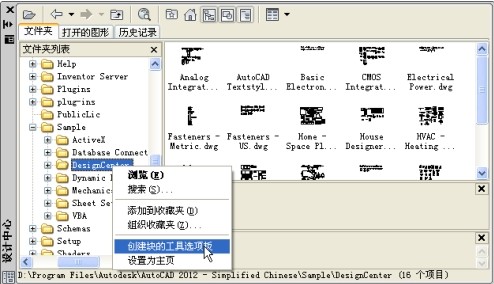

例如，在 DesignCenter 文件夹上右击鼠标，系统打开右键快捷菜单，从中选择“创建块的工具选项板”命令，如图 1-102 所示。设计中心中储存的图元就出现在工具选项板中新建的DesignCenter选项卡上，如图1-103所示。这样就可以将设计中心与工具选项板结合起来，建立一个快捷方便的工具选项板。将工具选项板中的图形拖动到另一个图形中时，图形将作为块插入。

（2）使用“剪切”、“复制”和“粘贴”将一个工具选项板中的工具移动或复制到另一个工具选项板中。

1.12 实例——绘制A3图纸样板图形

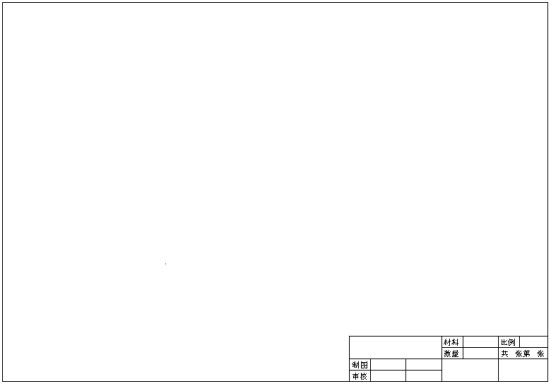

绘制如图1-104所示的A3样板图。

1．绘制图框

单击“绘图”工具栏中的“矩形”按钮 ，绘制一个矩形，指定矩形两个角点的坐标分别为（25，10）和（410，287），如图1-105所示。

《国家标准》规定A3图纸的幅面大小是420×297，这里留出了带装订边的图框到纸面边界的距离。

2．绘制标题栏

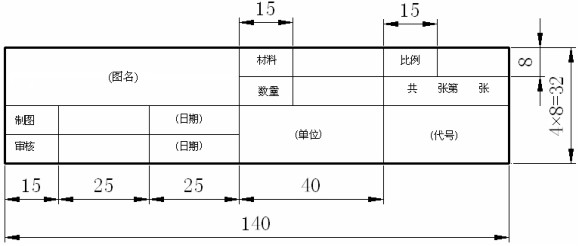

标题栏结构如图1-104所示，由于分隔线并不整齐，所以可以先绘制一个28×4（每个单元格的尺寸是5×8）的标准表格，然后在此基础上编辑合并单元格形成如图1-106所示的形式。

（1）选择菜单栏中的“格式”→“表格样式”命令，打开“表格样式”对话框，如图1-107所示。

（2）单击“修改”按钮，系统打开“修改表格样式”对话框，在“单元样式”下拉列表框中选择“数据”选项，在下面的“文字”选项卡中将“文字高度”设置为3，如图1-108所示。再打开“常规”选项卡，将“页边距”选项组中的“水平”和“垂直”都设置为 1，如图1-109所示。

表格的行高=文字高度+2×垂直页边距，此处设置为3+2×1=5。

（3）系统返回到“表格样式”对话框，单击“关闭”按钮退出。

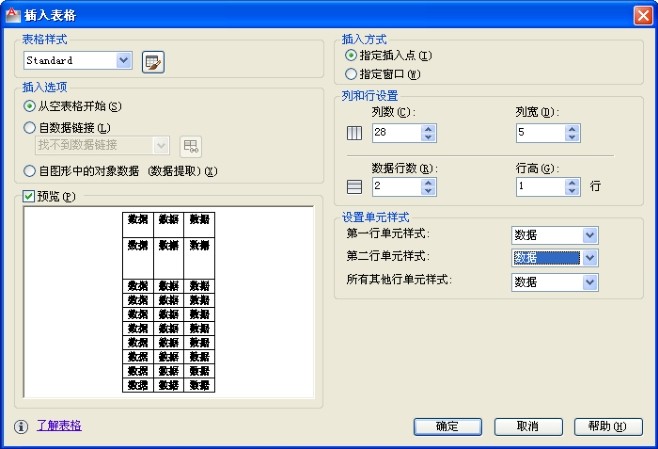

（4）选择菜单栏中的“绘图”→“表格”命令，系统打开“插入表格”对话框，在“列和行设置”选项组中将“列数”设置为 28，将“列宽”设置为 5，将“数据行数”设置为 2 （加上标题行和表头行共4行），将“行高”设置为1行（为10）；在“设置单元样式”选项组中将“第一行单元样式”与“第二行单元样式”和“所有其他行单元样式”都设置为“数据”，如图1-110所示。

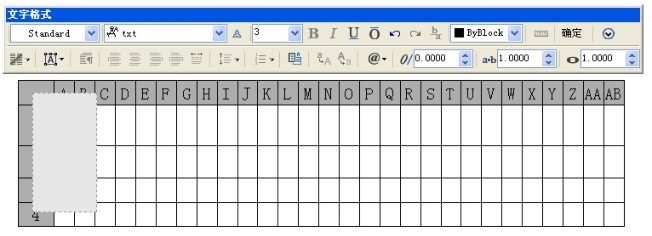

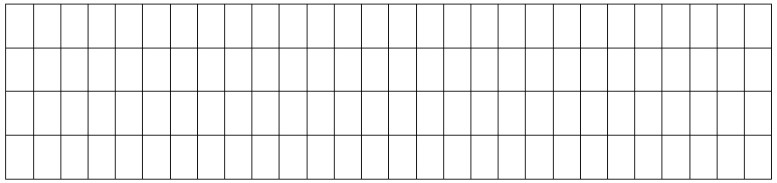

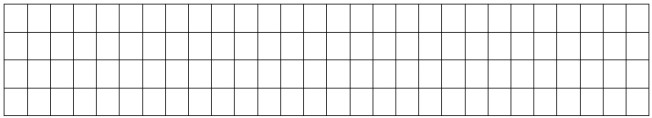

（5）在图框线右下角附近指定表格位置，系统生成表格，同时打开多行文字编辑器，如图1-111所示，直接回车，不输入文字，生成表格如图1-112所示。

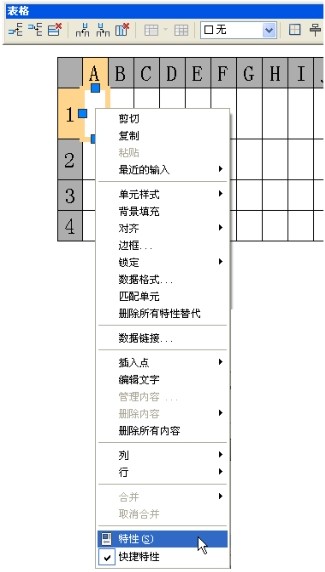

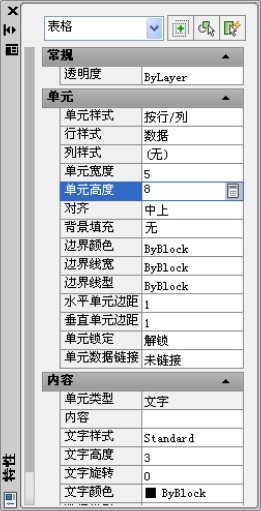

（6）单击表格一个单元格，系统显示其编辑夹点，单击鼠标右键，在打开的快捷菜单中选择“特性”命令，如图1-113所示，系统打开“特性”对话框，将“单元高度”参数改为8，如图1-114所示，这样该单元格所在行的高度就统一改为8。同样方法将其他行的高度改为8，如图1-115所示。

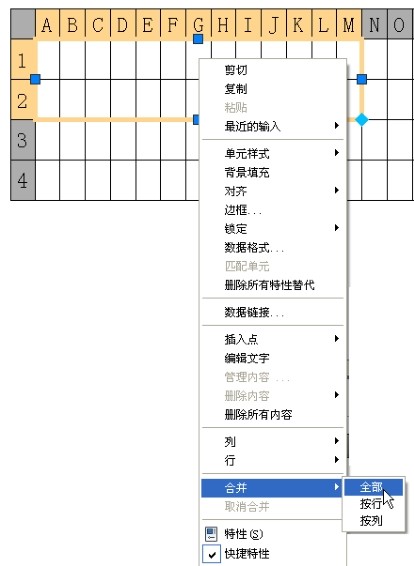

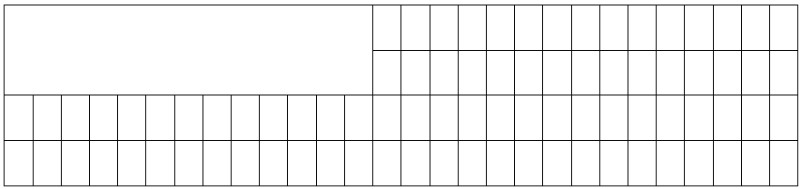

（7）选择A1单元格，按住Shift键，同时选择右边的12个单元格以及下面的13个单元格，单击鼠标右键，打开快捷菜单，选择其中的“合并”→“全部”命令，如图1-116所示，这些单元格完成合并，如图1-117所示。

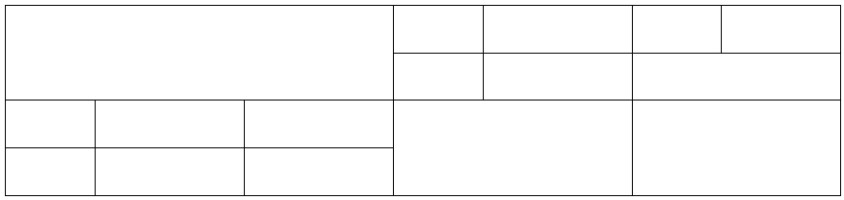

同样方法合并其他单元格，结果如图1-118所示。

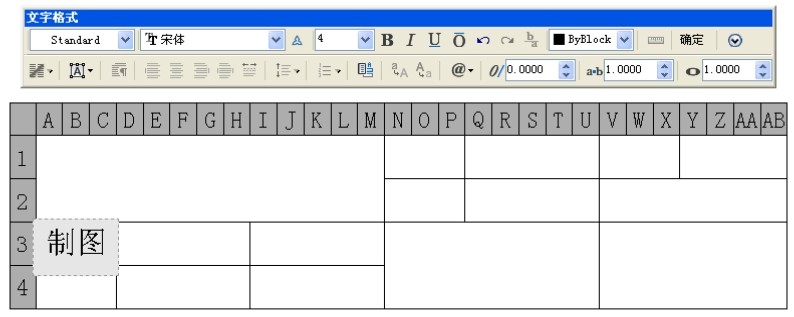

（8）在单元格双击鼠标左键，打开文字编辑器，在单元格中输入文字，将文字大小改为4，如图1-119所示。

同样方法，输入其他单元格文字，结果如图1-120所示。

3．移动标题栏

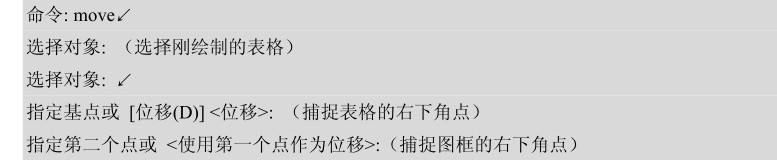

刚生成的标题栏无法准确确定与图框的相对位置，需要移动。这里，先调用一个目前还没有讲述的命令“移动”（第2章详细讲述），命令行提示和操作如下：

这样，就将表格准确放置在图框的右下角，如图1-121所示。

4．保存样板图

选择菜单栏中的“文件”→“另存为…”命令，打开“图形另存为”对话框，将图形保存为DWG格式文件即可，如图1-122所示。
