1.4 S7-200的存储性能

S7-200系列PLC提供了多种存储器件来确保用户程序、程序数据和组态数据不丢失。

●保持数据存储器（RAM）：易失性的存储器，失去电源供应后，由超级电容加外插电池卡提供电源缓冲。只要超级电容和可选电池卡电源没有耗尽，该存储区的数据就不会改变。RAM保存V、M、T（定时器）和C（计数器）等各数据区的内容，用户可以在系统块的“断电数据保持”页中设置各数据区内容在断电后是否存储到永久存储器中。

●永外存储器（EEPROM）：非易失的电可擦除存储器，保存数据不需要供电，并且可以改写其内容，用来保存程序块、数据块、系统块、强制值、组态为掉电保存的M存储区和用户程序控制下写入的指定值。

●外插存储卡：可拆卸的非易失的存储器，用来保存用户程序、数据记录（归档）和配方数据等。通过S7-200资源管理器，可以将文档文件（doc、text、pdf等）存储在存储卡内。

1.4.1 S7-200的存储范围

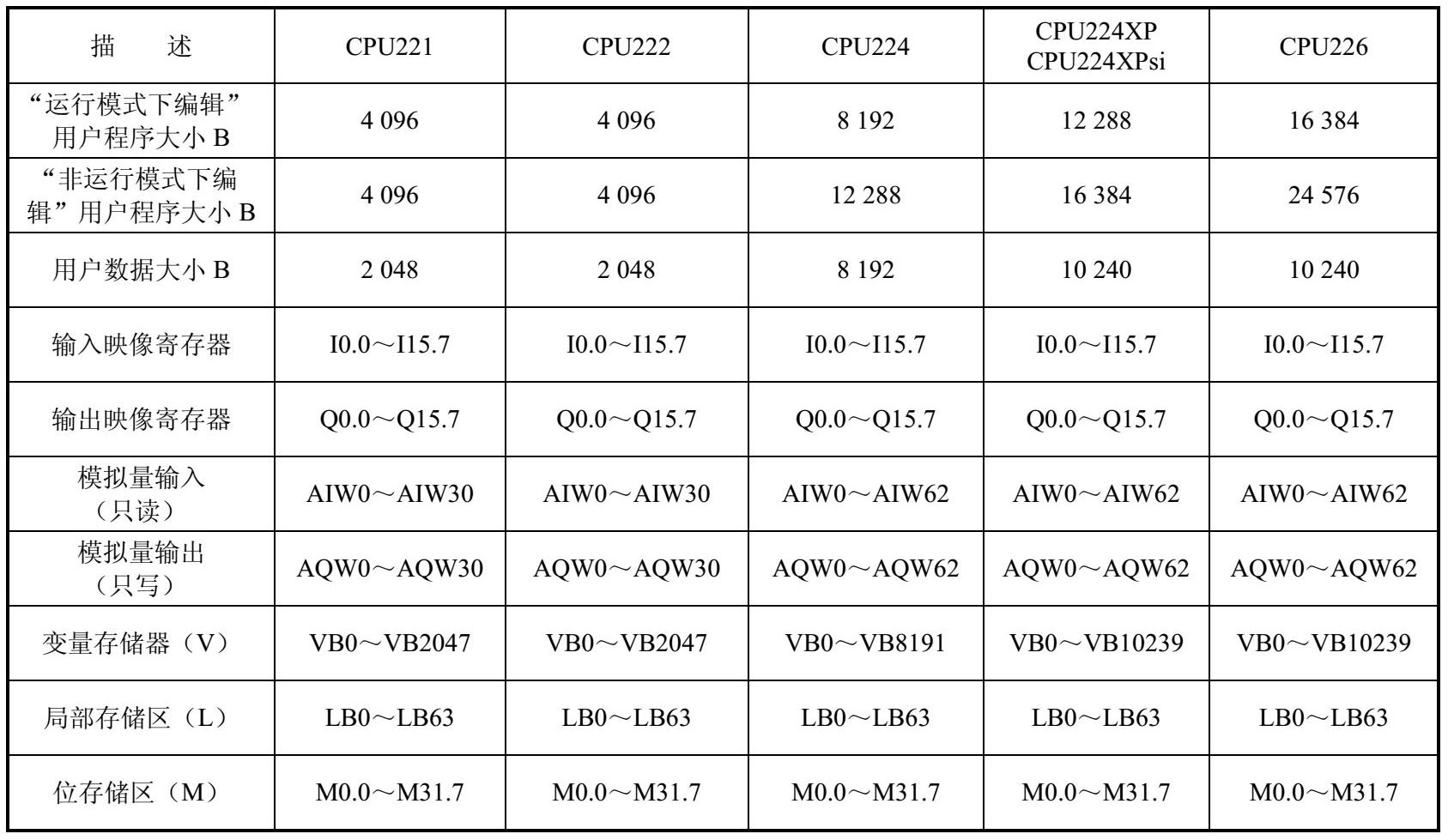

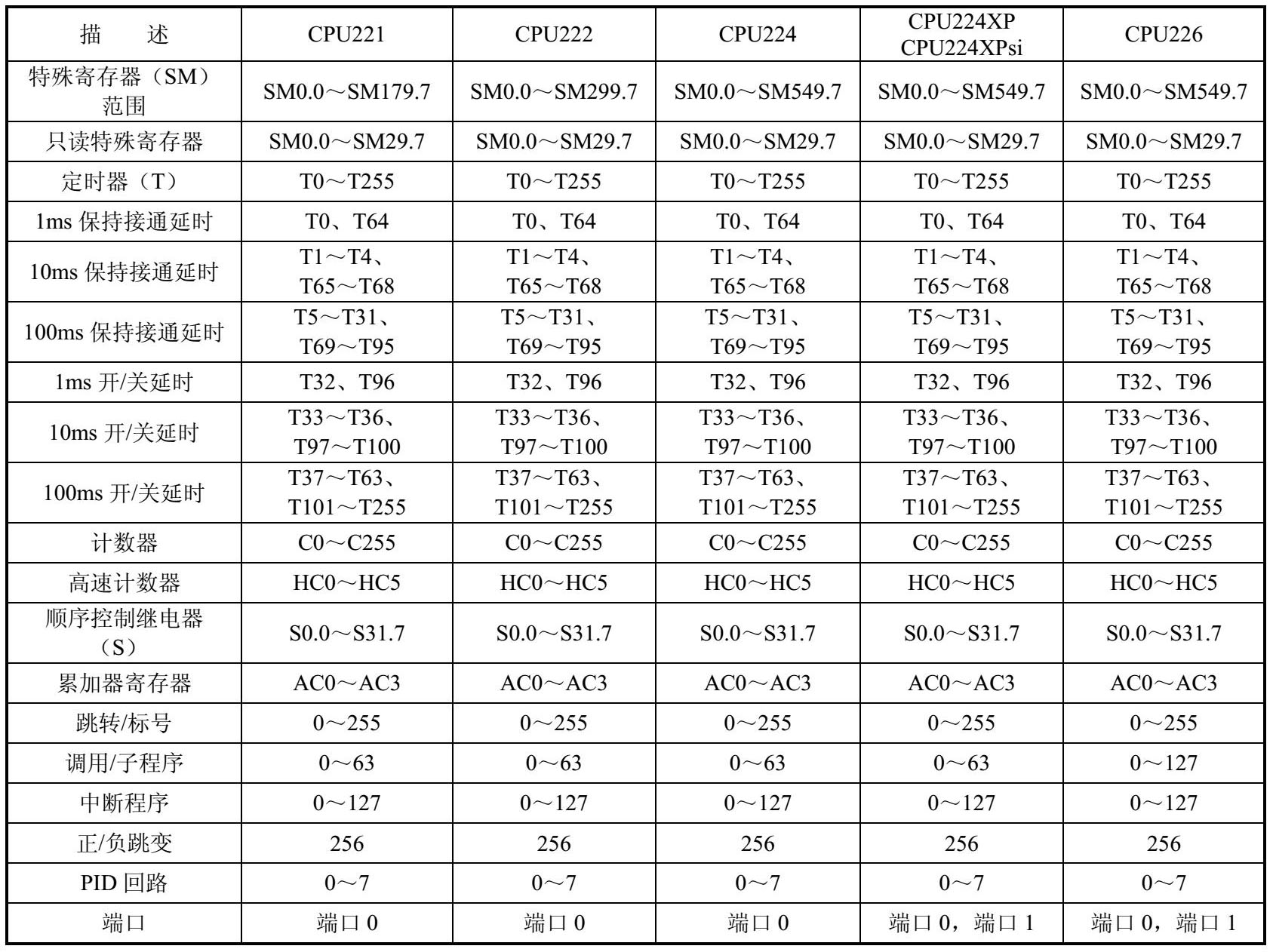

S7-200 CPU的存储区在使用时是有限制的，不同的CPU其可使用范围也不尽相同，用户设计程序时，必须确保所使用的I/O和内存范围与所选CPU相适应。否则，如果用户程序所用的I/O或内存范围超出S7-200 CPU的允许范围，在编译程序时将会收到错误的提示信息。S7-200各种CPU存储区的有效范围如表1-8所示。

1.4.2 S7-200的状态字

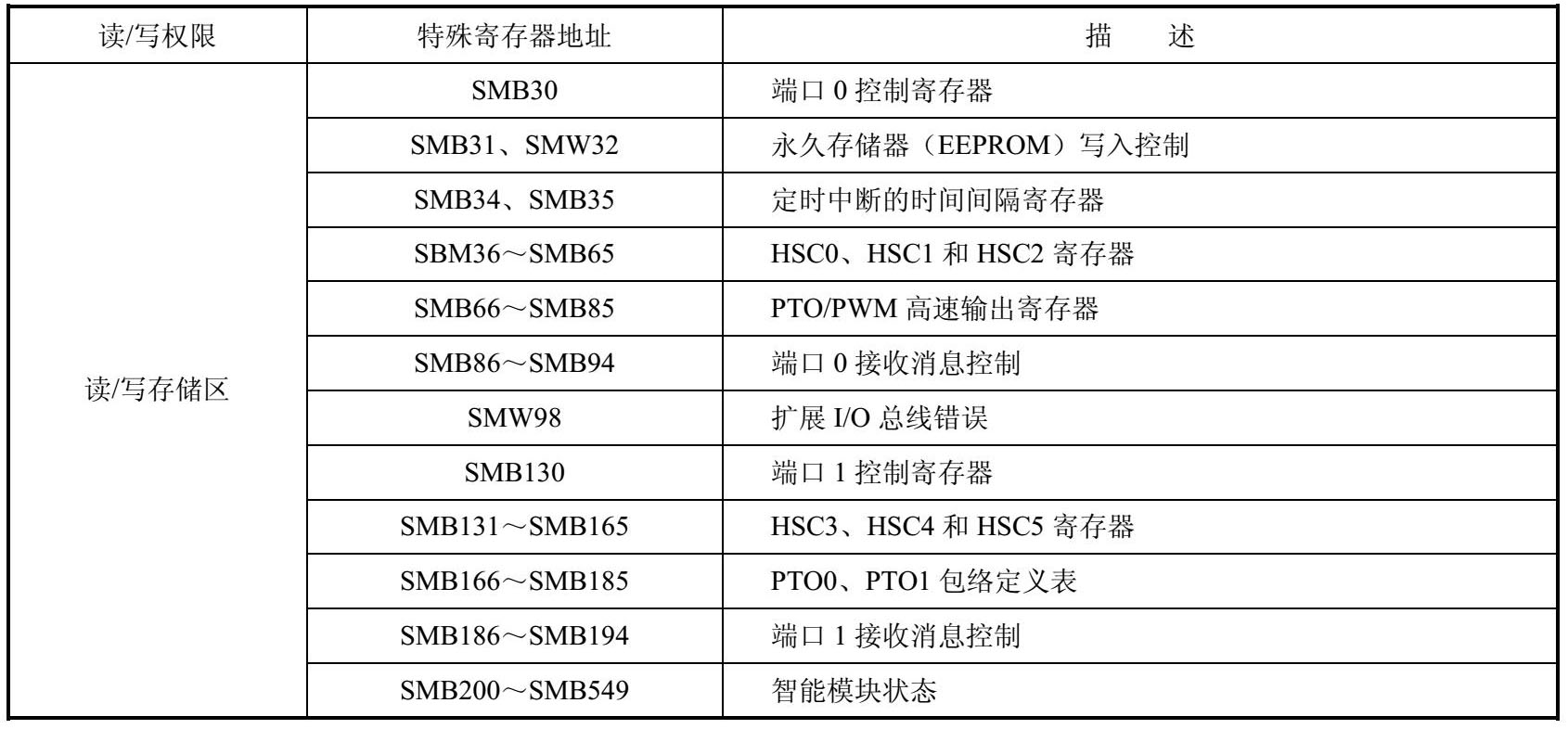

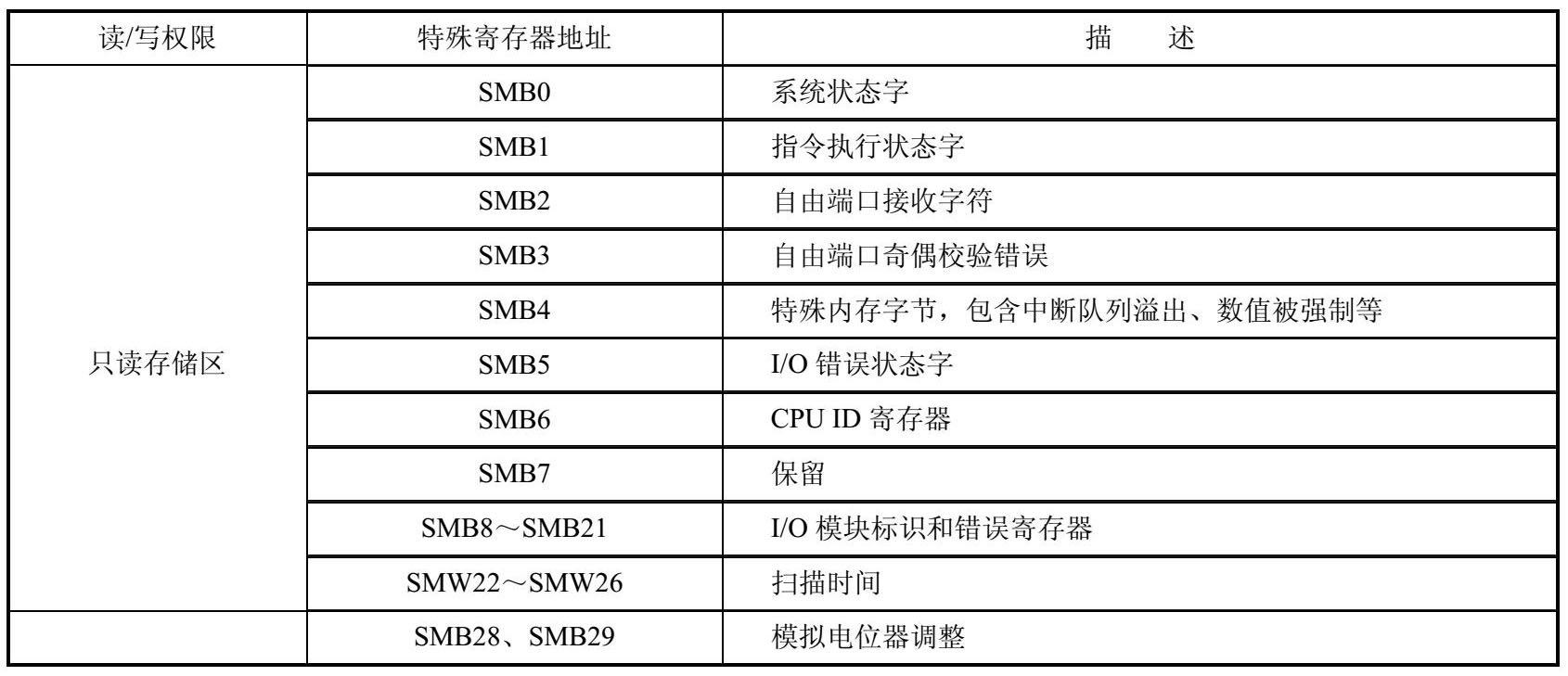

S7-200 PLC的特殊存储器（SM）提供大量的状态和控制功能，并能起到在CPU和用户程序之间交换信息的作用。系统中特殊寄存器的含义如表1-9所示。

SMB0为用户程序中使用最频繁的特殊寄存器地址，它是系统状态字，提供SMB0.0～SMB0.7共8个状态位，在每个扫描周期的末尾，由S7-200 CPU更新这些值。SMB0各位的含义如表1-10所示。
