5.3 绘制圆形对象

圆形相对于直线而言绘制起来更复杂一些，一般需要确定圆心、角度等多个参数。本节主要介绍绘制圆形的方法。

087 圆的绘制

难度级别： ★★☆☆☆

实例解析 ：圆是绘制图形时使用非常频繁的图形元素之一，如机械图形中的轴孔、螺孔及建筑制图中的孔洞、管道等。

素材文件： 无

效果文件 ：光盘\效果\第5章\圆.dwg

视频文件 ：光盘\视频\第5章\087 圆的绘制.mp4

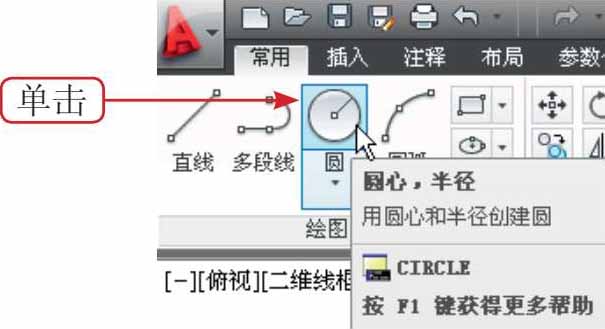

STEP 01 在“功能区”选项板的“常用”选项卡中，单击“绘图”面板中的“圆”按钮 ，如图5-13所示。

STEP 02 在绘图区中任取一点作为圆心，单击，输入50，按【Enter】键确认，即可完成圆的绘制，效果如图5-14所示。

088 椭圆的绘制

难度级别： ★★★☆☆

实例解析 ：椭圆也是工程制图中常见的一种平面图形，它是由距离两个定点的长度之和为定值的点组成的。

素材文件 ：光盘\素材\第5章\操作杆.dwg

效果文件 ：光盘\效果\第5章\操作杆.dwg

视频文件 ：光盘\视频\第5章\088 椭圆的绘制.mp4

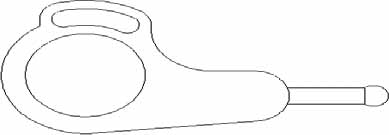

STEP 01 按【Ctrl＋O】组合键，打开素材图形，如图5-15所示，在“功能区”选项板的“常用”选项卡中，单击“绘图”面板中的“圆心”按钮 。

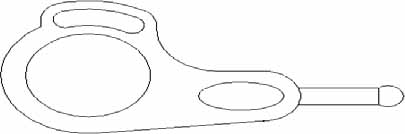

STEP 02 根据命令行提示进行操作，捕捉合适的端点，向右移动光标，输入长轴半径值34并确认，输入短轴半径值17并确认，即可完成椭圆的绘制，效果如图5-16所示。

089 椭圆弧的绘制

难度级别： ★★★☆☆

实例解析 ：椭圆弧是椭圆上的部分线段，绘制椭圆和椭圆弧的命令都是一样的，只是相应的内容不同。

效果文件 ：光盘\效果\第5章\椭圆弧.dwg

素材文件： 无

视频文件 ：光盘\视频\第5章\089 椭圆弧的绘制.mp4

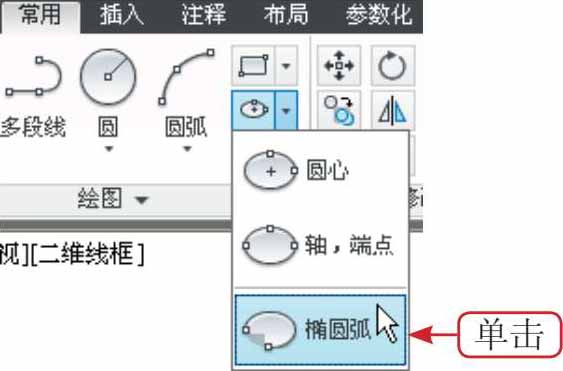

STEP 01 在“功能区”选项板的“常用”选项卡中，单击“绘图”面板中“圆心”右侧的下拉按钮，在弹出的下拉列表框中单击“椭圆弧”按钮 ，如图5-17所示。

STEP 02 在绘图区中任取两点，单击，确定椭圆弧的长轴和短轴，在椭圆上任取两点作为椭圆弧的起点和端点，即可完成椭圆弧的绘制，效果如图5-18所示。

090 圆环的绘制

难度级别： ★★★☆☆

实例解析 ：当创建圆环时，需要指定内外直径和中心，通过指定不同的中心点，可以继续创建具有相同直径的多个副本。

素材文件 ：光盘\素材\第5章\洗手池.dwg

效果文件 ：光盘\效果\第5章\洗手池.dwg

视频文件 ：光盘\视频\第5章\090 圆环的绘制.mp4

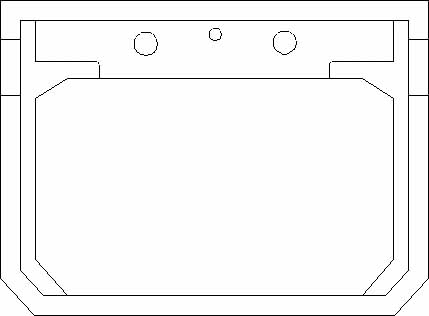

STEP 01 按【Ctrl＋O】组合键，打开素材图形，如图5-19所示，在“功能区”选项板的“常用”选项卡中，单击“绘图”面板中的“圆环”按钮 ，并输入圆环的内径值37。

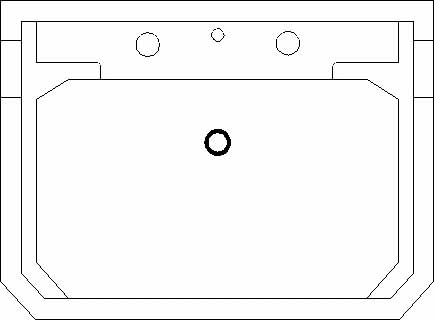

STEP 02 按【Enter】键确认，输入圆环外径值50并确认，输入圆环的中心点坐标为（2999,1162），连续按两次【Enter】键确认，即可完成圆环的绘制，效果如图5-20所示。
