2.2 设置AutoCAD 2013的视窗

用户绘制图形是在一定的视窗中进行的，如设置图形单位、缩放比例及图形界限等。设置规范的视窗，可以更加全面地发挥计算机绘图的优势，提高绘制复杂图形的效率。

029 图形单位的长度设置

难度级别： ★★★☆☆

实例解析： 在“图形单位”对话框中的“长度”选项区域，可以设置绘图的长度类型和精度。

素材文件： 无

效果文件： 无

视频文件 ：光盘\视频\第2章\029 绘图单位的长度设置.mp4

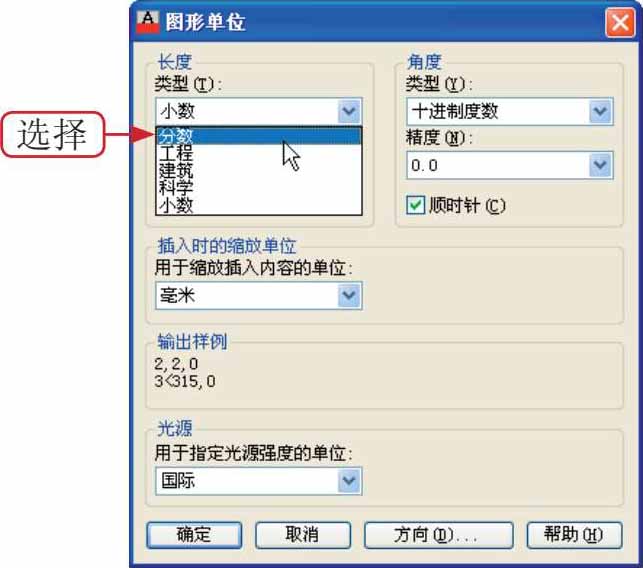

STEP 01 在命令行中输入UNITS（单位）命令，按【Enter】键确认，弹出“图形单位”对话框，在“长度”选项区域单击“类型”右侧的下拉按钮，在弹出的下拉列表框中选择“分数”选项，如图2-16所示。

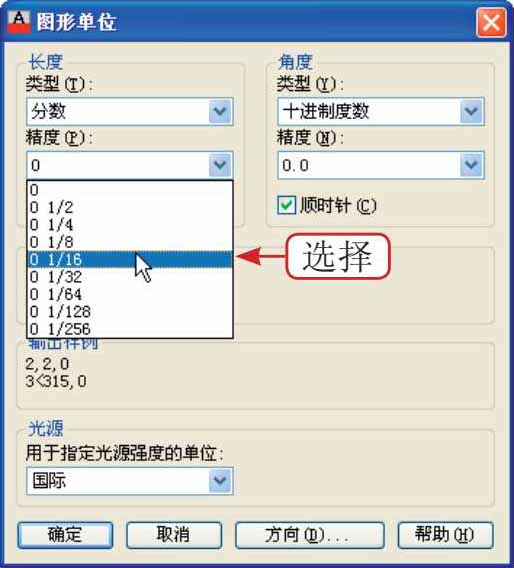

STEP 02 在“长度”选项区域，单击“精度”右侧的下拉按钮，在弹出的下拉列表框中选择“01/16”选项，如图2-17所示，执行操作后，单击对话框中的“确定”按钮，即可完成图形单位的长度设置。

030 图形单位的角度设置

实例解析： 在“图形单位”对话框中的“角度”选项区域，可以指定当前角度的格式和显示的精度。

知识点睛 ：了解图形单位的角度设置方法。

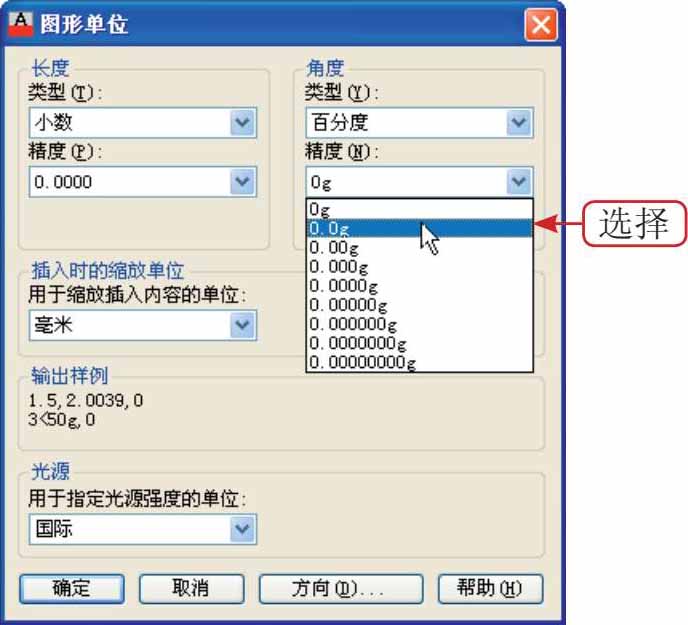

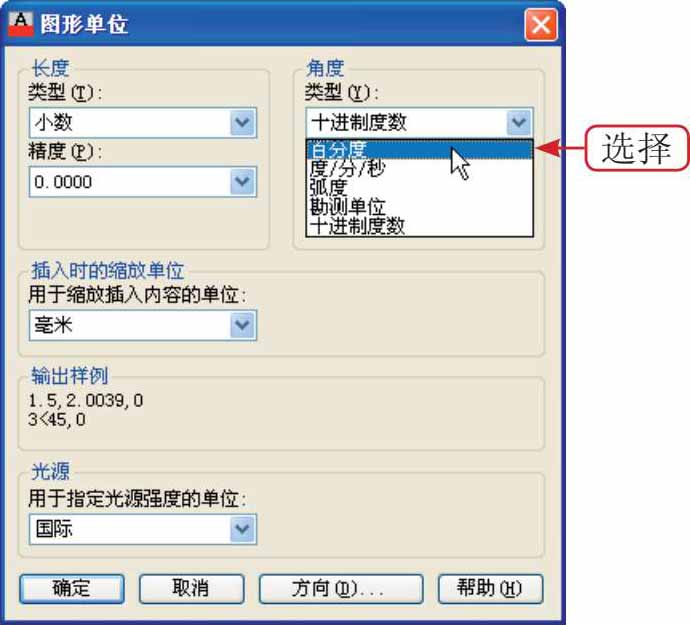

在“图形单位”对话框的“角度”选项区域，单击“类型”右侧的下拉按钮，在弹出的下拉列表框中选择“百分度”选项，如图2-18 所示，单击“精度”右侧的下拉按钮，在弹出的下拉列表框中选择“0.0g”选项，如图2-19 所示，执行操作后，单击对话框中的“确定”按钮，即可完成图形单位的角度设置。

031 图形单位的方向设置

实例解析 ：在AutoCAD 2013中，用户可以根据需要定义角度并指定测量角度的方向。

知识点睛 ：了解图形单位的方向设置方法。

在“图形单位”对话框中，单击“方向”按钮，弹出“方向控制”对话框，如图2-20 所示，在其中可以进行相应的设置，设置完成后，依次单击“确定”按钮，即可完成图形单位的方向设置。

032 缩放比例设置

实例解析 ：在AutoCAD 2013中，可以控制通过在AutoCAD设计中心插入的块使用的测量单位。

知识点睛 ：了解缩放比例的设置。

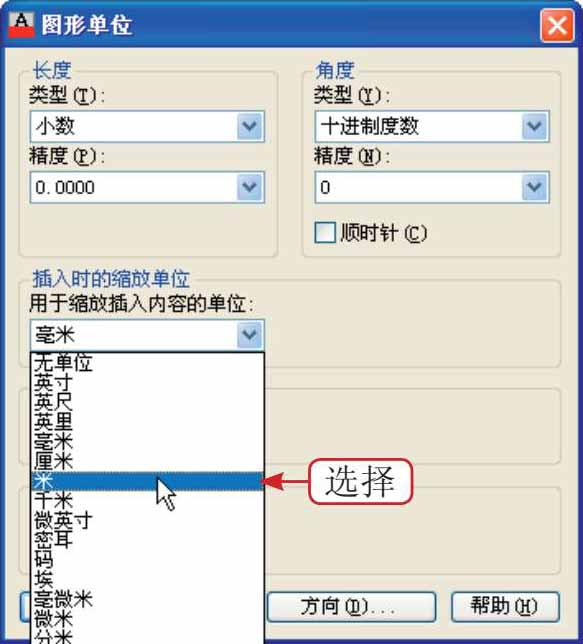

在“图形单位”对话框的“插入时的缩放单位”选项区域，单击“毫米”右侧的下拉按钮，在弹出的下拉列表框中选择“米”选项，如图2-21 所示，执行操作后，单击对话框中的“确定”按钮，即可完成缩放比例的设置。

033 图形界限的设置

实例解析 ：图形界限就是AutoCAD的绘图区域，也称图限。为了方便打印输出绘制的图形，在绘图前应设置好图形界限。

知识点睛 ：在命令行中输入LIMITS命令。

AutoCAD中默认的绘图边界为无限大，为了使绘图更便捷，可以在指定的图纸大小空间中进行图形的绘制。

图形界限相当于手工制图时选择的图纸大小，当启用绘图界限检查功能时，如果通过键盘输入或者使用鼠标在绘图区单击的方法拾取的坐标点超出绘图界限时，操作将无法进行。如果关闭了绘图界限检查功能，则绘制图形时不受绘图范围的限制。

在命令行中输入LIMITS（图形界限）命令，按【Enter】键确认，在命令行提示下，输入坐标（0,0），按【Enter】键确认，再输入（50,200）并确认，即可设置绘图界限。

034 创建新布局

难度级别： ★★☆☆☆

实例解析 ：在AutoCAD 2013中，用户可以通过创建新布局引导用户完成页面设置、插入标题栏及创建视口等操作。

素材文件 ：光盘\素材\第2章\双人床.dwg

效果文件 ：光盘\效果\第2章\双人床.dwg

视频文件 ：光盘\视频\第2章\034 创建新布局.mp4

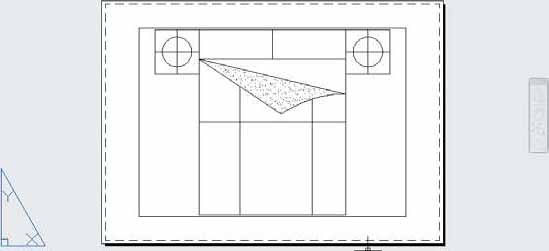

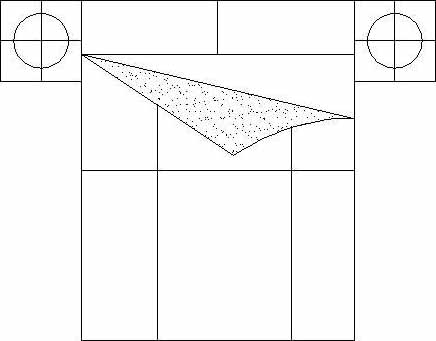

STEP 01 按【Ctrl＋O】组合键，打开素材图形，如图2-22所示。

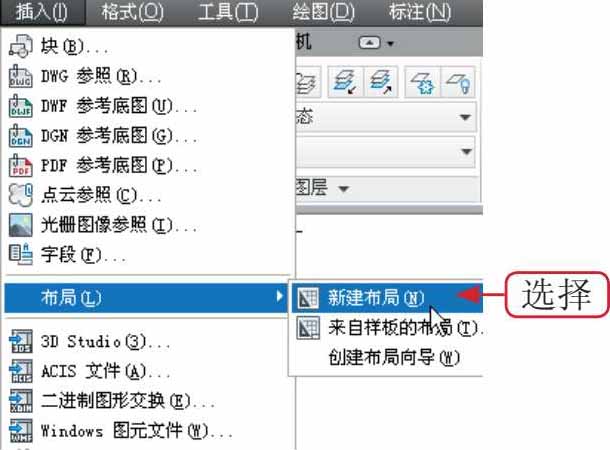

STEP 02 选择菜单栏中的“插入”｜“布局”｜“新建布局”命令，如图2-23所示。

STEP 03 按【Enter】键确认，即可创建新布局，单击状态栏中的“快速查看布局”按钮 ，如图2-24所示。

STEP 04 在弹出的布局列表中选择“布局3”选项，此时即可查看创建的布局，如图2-25所示。

035 使用样板创建布局

难度级别： ★★☆☆☆

实例解析： 根据样板创建新布局时，指定样板中图样的几何图形及页面设置都将插入到当前图形中。

素材文件： 无

效果文件： 无

视频文件 ：光盘\视频\第2章\035 使用样板创建布局.mp4

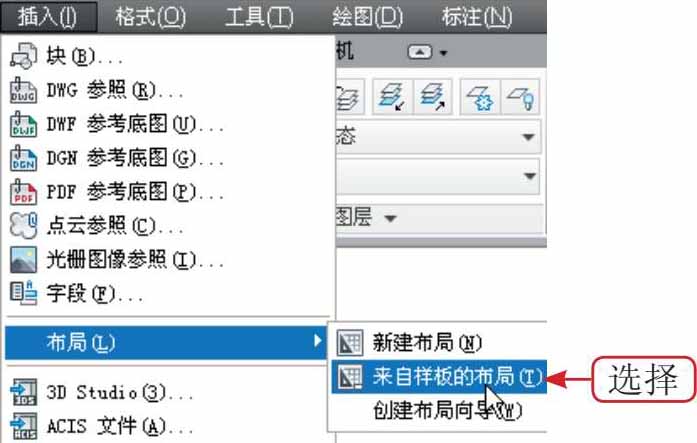

STEP 01 显示菜单栏，选择“插入”｜“布局”｜“来自样板的布局”命令，如图2-26所示。

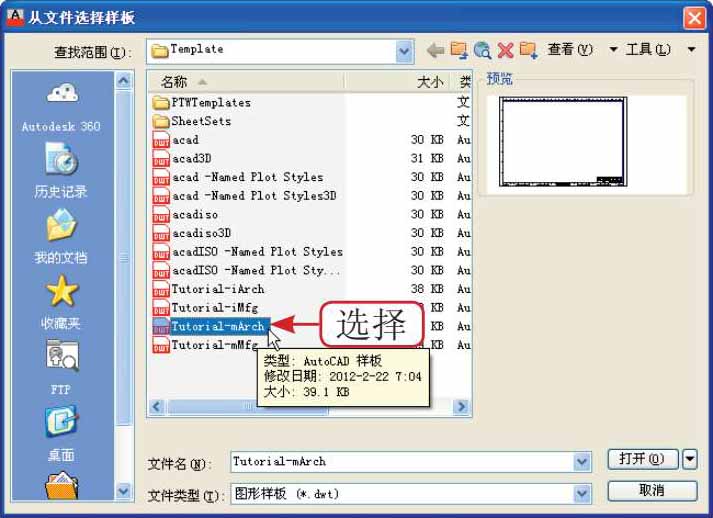

STEP 02 弹出“从文件选择样板”对话框，在“名称”列表框中选择相应的选项，如图2-27所示，单击“打开”按钮。

STEP 03 弹出“插入布局”对话框，单击“确定”按钮，返回工作界面，单击“ISO A1 布局”选项卡，即可使用样板布局，效果如图2-28所示。
