三维物体的实际运动在图像上的投影称为运动场，它是由图像中每个像素点的运动矢量总和构成。如图 1-1 所示，假设在时刻t，三维物体上的一点 p 0 相对于摄像机镜头以速度ν 0 在指定三维空间内运动，其在摄像机投影平面上的对应投影点p i 的速度为ν i 。假设时间间隔为δt，那么点 p 0 运动了 ν 0 δt，点p i 运动了ν i δt，根据图中几何对应关系，速度ν 0 和ν i 可表示为
式（1-3）中 r 0 和r i 具有如下关系

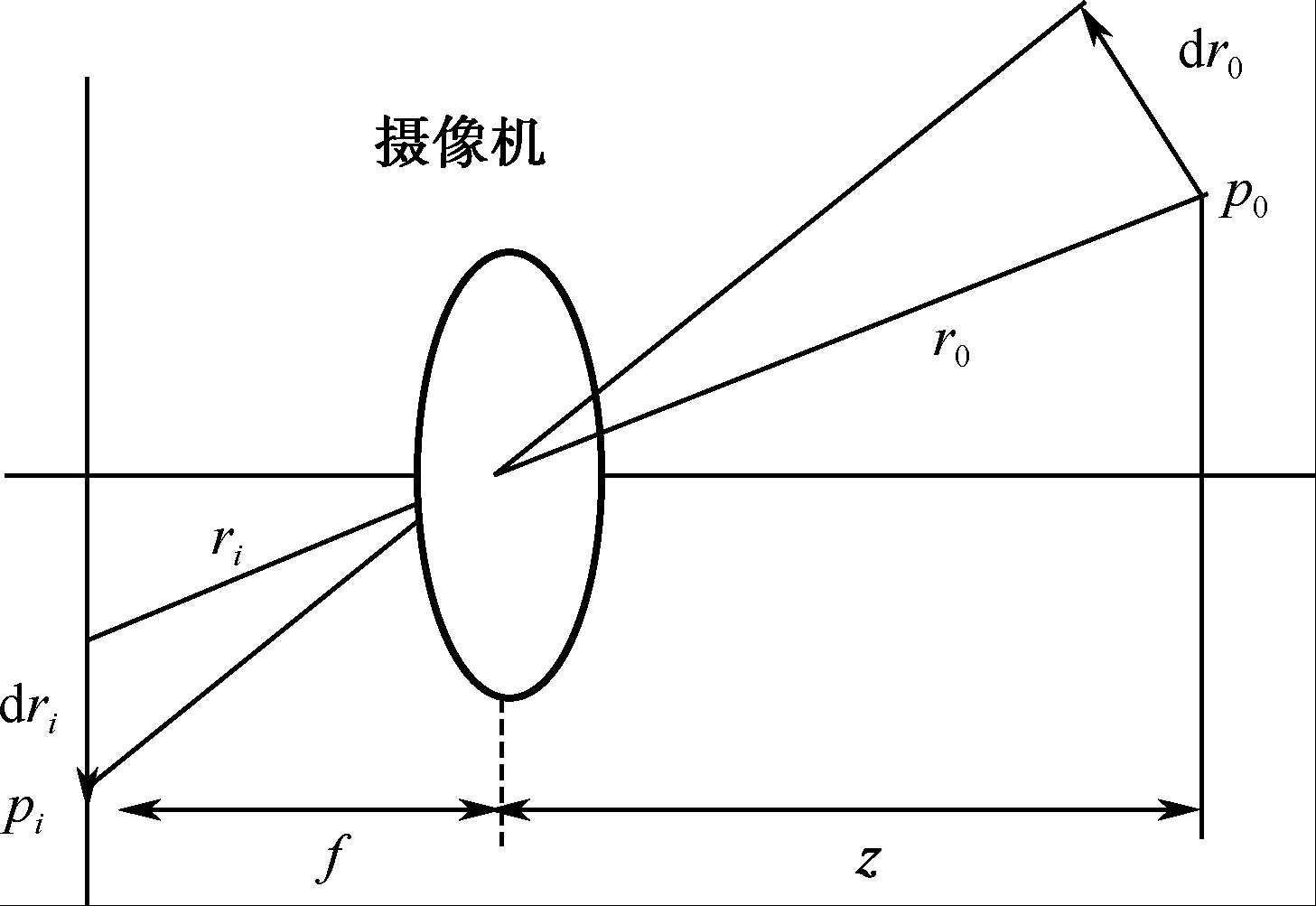

图 1-1 三维物体上一点运动的二维投影
式（1-4）中，f为摄像机焦距，即图像平面到光学中心的距离，z表示Z轴的单位矢量，上述公式只是说明了 3D物体运动与 2D图像平面投影的关系，而在现实中更关心的是图像上亮度的变化，以便获得更丰富的关于场景的信息。

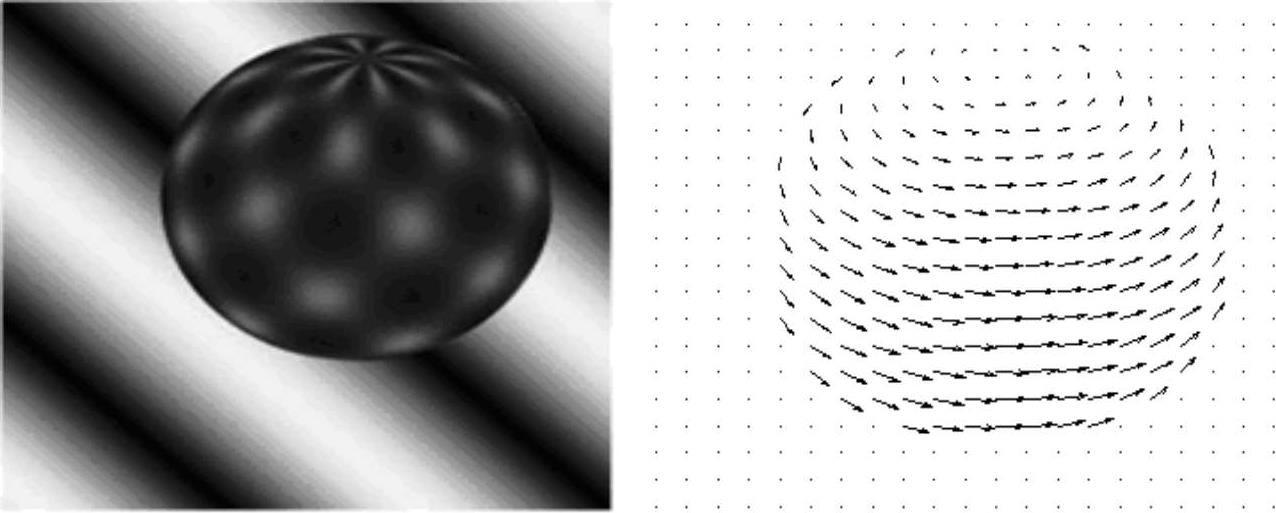

一般情况下，物体的运动在图像变化上表现为特定像素亮度属性的瞬间变化，把像素的瞬时运动矢量定义为光流，所有像素光流的集合便成为光流场。光流场表示为像素瞬时速度的矢量场，因此光流场也被称为“视在二维速度场”。图 1-2给出绕Y轴匀速逆时针转动的材质球及其对应的光流场。
图 1-2 图像与其对应的光流场
从理论上分析，光流场和运动场是相互对应的，但在实际中并不是光流场就等于运动场。因为在图像中只能观测到光流场，所以常常用光流场代表图像平面的二维速度矢量场。虽然光流场不能完全真实地描绘物体的运动情况，但是光流场在绝大多数情况下不仅包含了被观察物体的运动信息，还携带了丰富的3D结构信息，可为计算机视觉后期工作提供大量的宝贵信息，作为描述物体运动的工具之一，光流场的研究受到了高度重视。
