表 3-5 列出了电气原理图识图的基本方法。

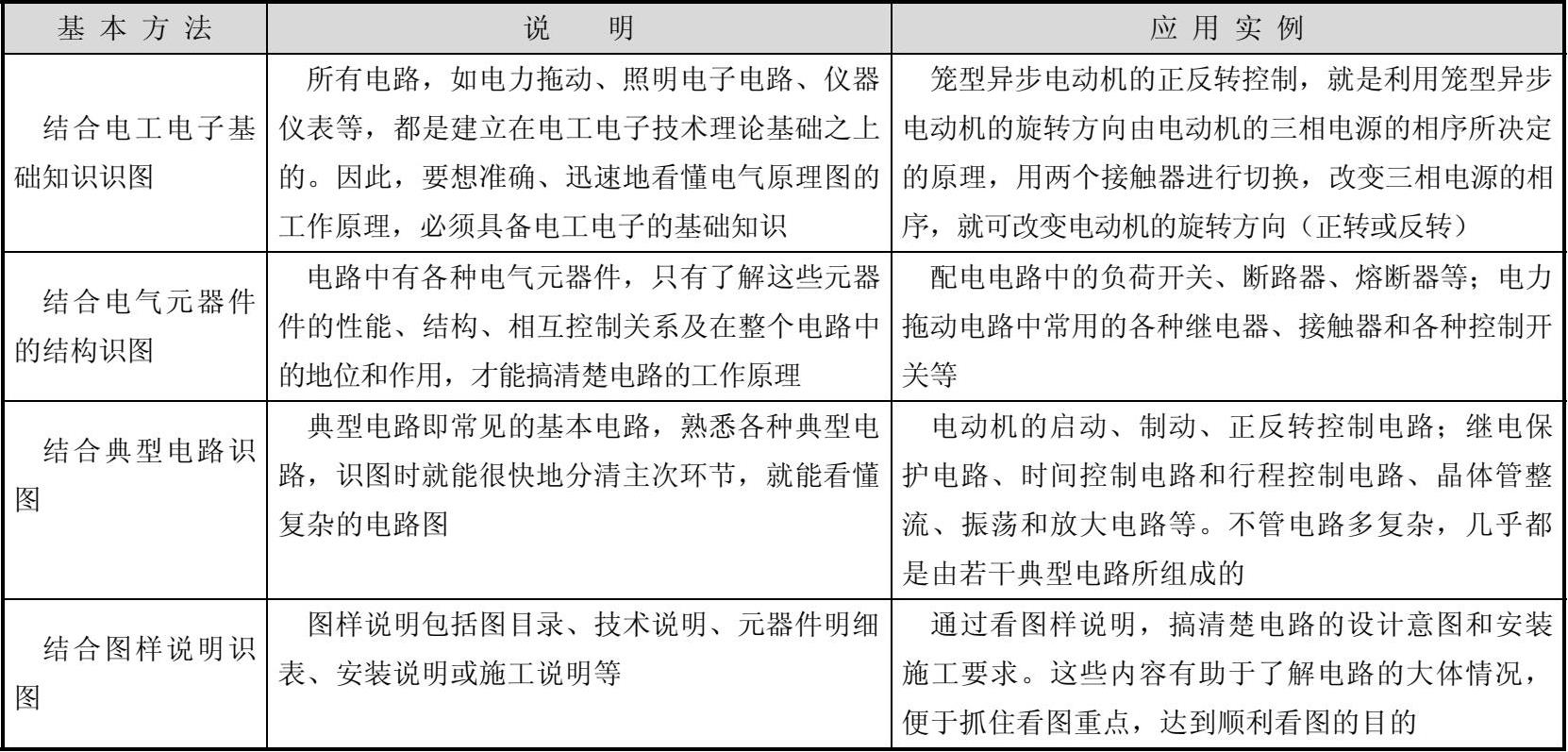

表 3-5 电气原理图识图的基本方法
记忆口诀
基础理论相结合，器件结构相结合；
典型电路相结合，图样说明相结合；
电气识图四结合，方法步骤作配合。
要想看懂电气原理图，必须熟记电气图形符号所代表的电气设备、装置和控制元器件。在此基础上才能看懂电气原理图。由于电气项目类别、规模大小、应用范围的不同，电气原理图的种类和数量相差很大。电气原理图的识读应按照一定步骤进行阅读。
1 ）了解说明书
了解电气设备说明书，目的是了解电气设备总体概况及设计依据，了解图纸中未能表达清楚的各有关事项。了解电气设备的机械结构、电气传动方式、对电气控制的要求、设备和元器件的布置情况，以及电气设备的使用操作方法、各种开关、按钮等的作用。
2 ）理解图纸说明
拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，搞清楚设计的内容和安装要求，就能了解图纸的大体情况，抓住看图的要点，如图纸目录、技术说明、电气设备材料明细表、元件明细表、设计和安装说明书等，然后结合已有的电工电子技术知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
3 ）掌握系统图和框图
由于系统图和框图只是概略表示系统或分系统的基本组成、相互关系及主要特征，因此紧接着就要详细看电路图，才能清楚它们的工作原理。系统图和框图多采用单线图，只有某些 380/220V 低压配电系统图才部分采用多线图表示。
4 ）熟悉电路图
电路图是电气原理图的核心，也是内容最丰富但最难识读的电气原理图。看电路图时，首先要识读有哪些图形符号和文字符号，了解电路图各组成部分的作用，分清主电路和辅助电路、交流回路和直流回路；其次按照先看主电路，后看辅助电路的顺序进行识读图。
从主电路着手，根据每台电动机和执行器件的控制要求去分析控制功能。分析主电路时，采用从下往上看，即从用电设备开始，经控制元器件，依次往电源看；分析控制电路时，采用从上往下，从左往右的原则，将电路化整为零分析局部功能。
通过看主电路，要搞清楚电气负载是怎样获取电能的；电源线都经过哪些元器件到达负载，以及这些元器件的作用和功能。通过看辅助电路，则应搞清辅助电路的回路构成、各元器件之间的相互联系和控制关系及其动作情况等。同时还要了解辅助电路与主电路之间的相互关系，进而搞清整个电路的工作原理和来龙去脉。
分析控制电路就是弄清楚控制电路中各个控制元器件之间的关系，弄清楚控制电路中哪些控制元器件控制主电路中用电负载状态的改变。
分析控制电路时最好按照每条支路串联控制元器件的相互制约关系去分析，然后再看该支路控制元器件动作对其他支路中的控制元器件有什么影响。采取逐渐推进法分析是比较好的方法。控制电路比较复杂时，最好将控制电路分为若干个单元电路，然后将各个单元电路分开分析，以便抓住核心环节，使复杂问题简单化。
5 ）清楚电路图与接线图的关系
接线图是以电路为依据的，因此要对照电路图来看接线图。看接线图时要根据端子标志、回路标号从电源端依次查下去，搞清线路走向和电路的连接方法，搞清每个回路是怎样通过各个元器件构成闭合回路的。看安装接线图时，先看主电路后看辅助回路。看主电路时从电源引入端开始，顺序经开关设备、线路到负载（用电设备）。看辅助电路时，要从电源的一端到电源的另一端，按元器件连接顺序对每一个回路进行分析。接线图中的线号是电气元器件间导线连接的标记，线号相同的导线原则上都可以接在一起。由于接线图多采用单线表示，因此对导线的走向应加以辨别，还要搞清端子板内外电路的连接情况。
配电盘内外线路相互连接必须通过接线端子板，因此看接线图时，要把配电盘内外的线路走向搞清楚，就必须注意搞清端子板的接线情况。
记忆口诀
要想看懂电气图，主要分为四步骤。
一看图样及说明，二看系统概略图。
三看电路原理图，四看展开接线图。
作图规定须牢记，图类特点理解通。
元件结构及原理，信号流程记心中。
识图步骤灵活用，完成工作很轻松。
对于比较复杂的电气系统，一般需要经过反复的识读过程才能完全做到真正读懂所有的电气图样。因此，复杂电气系统的读图可以分为三个阶段：粗读、细读、精读，如表 3-6 所示。粗读可比细读“粗”点。这里的“粗”不是“粗糙的粗”，而是相对不侧重在细节上。而精读则是选择重点的或重要的关键内容进行的进一步阅读，是为了保证万无一失而进行的。

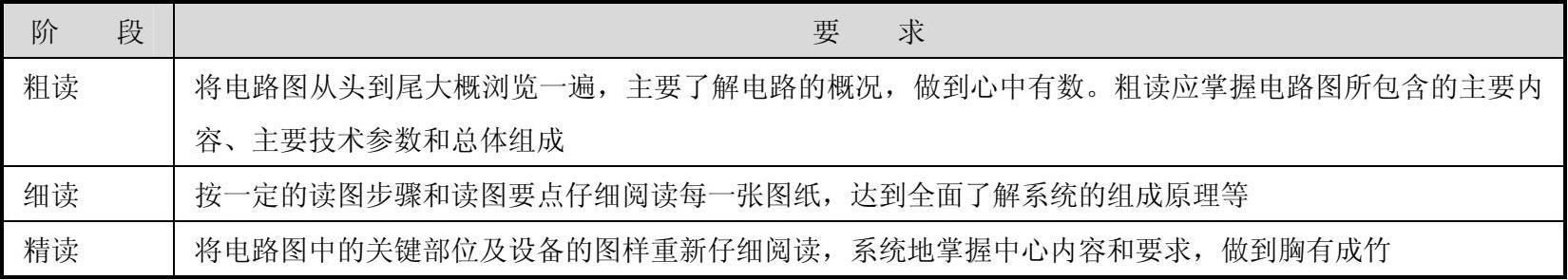

表 3-6 粗读、细读和精读
1 ）切忌毫无头绪，杂乱无章
读图时，应该一张一张地阅读电气图纸，每张图全部读完后再读下一张图。如果读该图中间遇有与另外图有关联或标注说明时，应找出另一张图，但只读关联部位了解连接方式即可，然后返回来再继续读完原图。读每张图纸时则应一个回路一个回路地读。一个回路分析清楚后再分析下一个回路。这样才不会乱，才不会毫无头绪、杂乱无章。
2 ）切忌烦燥、急于求成
读图时，应该心平气和地读。尤其是负责电气维修的人员，更应该在平时设备无故障时就心平气和地熟悉设备的原理，分析其可能出现的故障原因和现象，做到心中有数；否则，一旦出现故障，心情烦燥、急于求成，一会儿查这条线路，一会儿查那个回路，没有明确的目标，这样不但不能快速查找出故障的原因，也很难真正解决问题。
3 ）切忌粗糙、不求甚解
读图时，应该仔细阅读图样中表示的各个细节，切忌不求甚解。只有注意细节上的不同，才能真正掌握设备的性能和原理，才能避免一时的疏忽造成的不良后果甚至是事故。
4 ）切忌不懂装懂、想当然
读图时，遇到不懂的地方应该查找有关资料或请教有经验的人，以免造成不良的影响和后果。应该清楚，每个人的成长过程都是从不懂到懂的过程，不懂并不可怕，可怕的是不懂装懂、想当然，从而造成严重后果。
5 ）切忌心中无数
读图时一定要做到心中有数。尤其是对比较大或复杂的系统，常常很难同时分析各个回路的动作情况和工作状态，适当进行记录，有助于避免读图时的疏漏。
