2.5
用万用表判断三相异步电动机定子绕组的首尾端、极数、转速

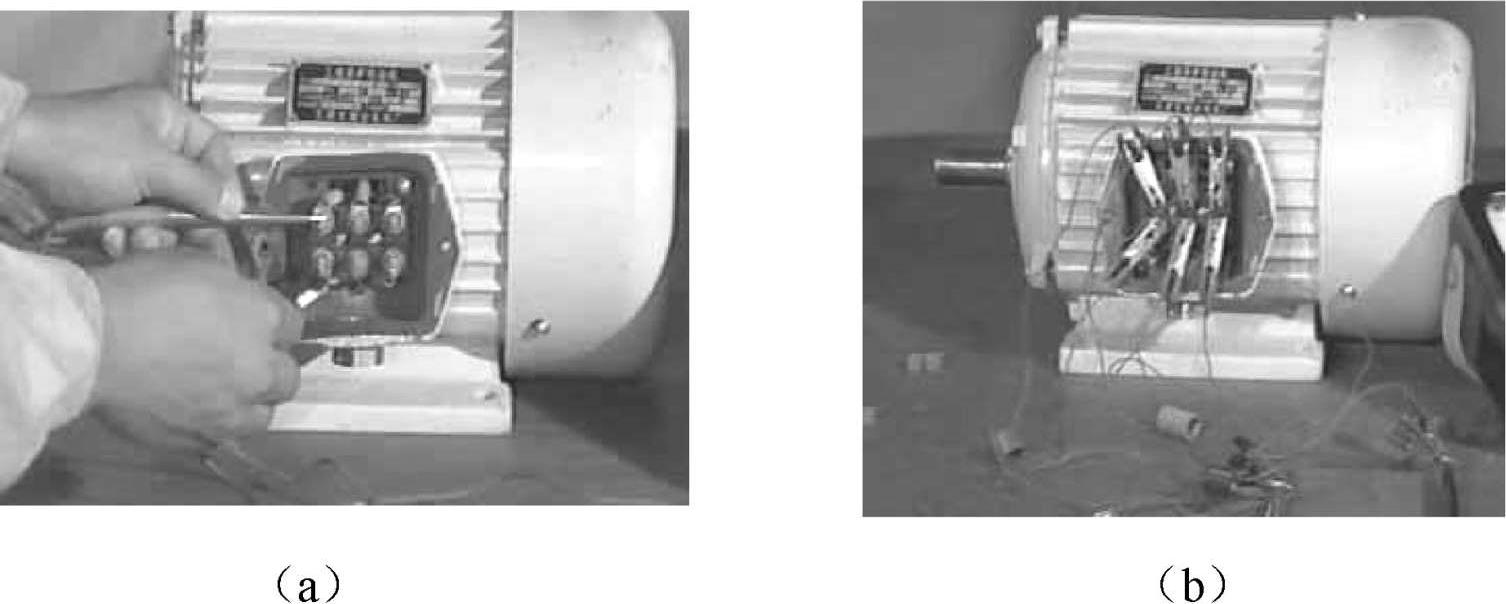

先将万用表置于“ R×1k ”或“ R×100 ”挡，判断出电动机三相绕组引出的六个端子中每相绕组的两个端子，如图 2-36 （ a ）所示。

从三相绕组的每相绕组中各取一个端子，假设它们为首端，另外三个端子作为尾端，如图 2-36 （ b ）所示。万用表置于最小毫安挡，用两个表笔分别接于假设的首端和尾端，转动电动机的转子，观察表针的变化情况。如果指针不动，说明假设正确；如果指针摆动，说明假设错误。此时交换三相绕组中任一相绕组的两个端子，重新转动转子，如果指针不动，说明假设正确；如果指针摆动，说明假设错误。以此类推，从而判断出了电动机定子绕组的首尾，即其中的一端为首端，另一端为尾端。

如果电动机没有铭牌，又没有转速表，在不拆开电动机的情况下，可用万用表判断电动机的转速。用万用表的最小毫安挡分别接上面已经判断出来的某一个绕组的首端和尾端，将转子慢慢匀速转动一圈，看万用表指针摆动几次，如果摆动一次，说明电流正、负变化一个周期，可以判断它是二极电动机。同样理由，摆动两次，可以判断它是四极电动机；摆动三次，可以判断它是六极电动机，以此类推。

判断出电动机的极数，就可知道它的大致转速（略低于同步转速）。电动机的同步转速与磁极数的关系，在电源频率为 50Hz 时基本可以这样推算：二极为 3000r/min ；四极为 1500r/min ；六极为 1000 r/min 。

在操作时，万用表表笔与端子要保持接触良好；否则，转动转子的过程中表针均会摆动，判断不出结果。
